LN2
液体窒素ﾚﾍﾞﾙｾﾝｻｰ（LN2液面計）
2012年2月 3日 19:37
Q 液体窒素の液面計ってないんでしょうか？
A あります！
液体窒素用液面計

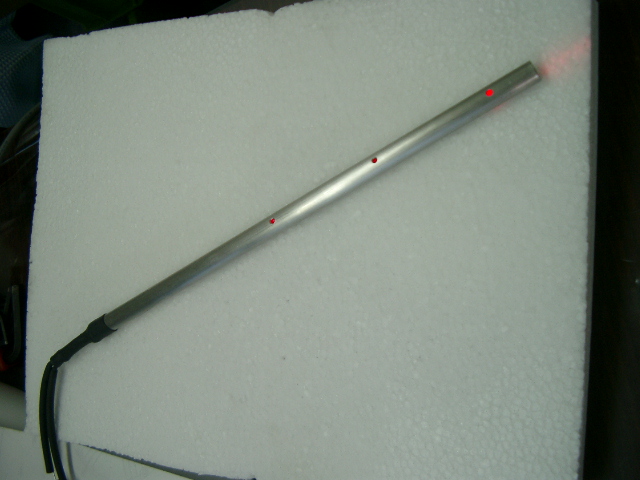

液面検知部

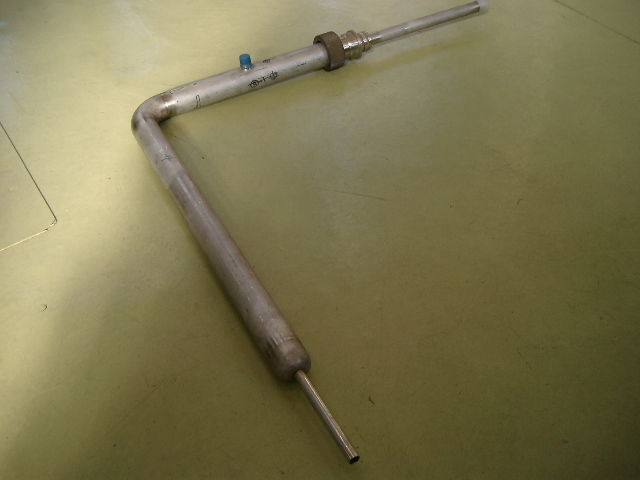

ｾﾝｻｰﾁｭｰﾌﾞ(L=620) 先端より
LOW 10mm
MIDLLE 280mm
HIGH 360mm
※位置は任意にご指定いただけます。
熱電対で温度を拾って感知したり、光の反射を見て液面を拾ったり、LED自体を
液体窒素に接触させて感知したりさまざまな方法がありますが・・・
この商品はGe半導体検知式のため誤動作が少なくＧｅ半導体の抵抗値の変化で
液面を検知します。Ｇｅ半導体は液体窒素温度付近で大きく抵抗値が変化します。
液体窒素に浸っている時は－１９６℃一定で、気液中の－１９６℃では半導体に
流れる電流で発熱し半導体の温度が高くなることにより抵抗値が変化します。
この抵抗値の変化を検知して液中と気液部の－１９６℃を判別します。
外気にさらされる解放容器（圧力のかかっていない状態）でも使用できます。
LN2ｾﾝｻｰ 3点内蔵 回路図
LED 残量表示部
液体窒素の液面管理用途にご利用ください。
※出力信号が必要な場合、ご相談ください。
液体窒素液面センサー ( LN2 ﾚﾍﾞﾙｾﾝｻｰ) のことなら
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。
ありがとうございます
今日の埼玉県川口市のお天気は？
2012年2月3日 金曜日
※ＤｅＮＡは中畑監督がインフルエンザＡ型に感染し、病状が回復するまで
宿舎で休養するそうです。
「自分は元気だけど、選手、コーチにうつしてしまっては迷惑をかけるの
で、勇気ある撤退をさせていただく。もう一回パワーを蓄積してグラウ
ンドに戻ります」とのコメントしています。
良くも悪くも話題を提供してくれるのは選手時代と変わりませんね。
天気 はれ
ボンベ庫の温度 朝0℃、昼2℃、夜4℃
です。
大学受験塾ﾐｽﾀｰｽﾃｯﾌﾟｱｯﾌﾟ専任講師村田明彦氏ﾌﾞﾛｸﾞより
受験生が使ってはいけない言葉12
「今日は、朝起きれなかった（勉強できなかった）から、
午後から勉強してもな...」
朝寝坊してしまって、それをずっと言い訳にすることがあります。
・集中できなかった
（朝が遅かったから）
・もう今日はいいかな
（朝が遅かったから）
と勉強しない口実にするのです。
朝遅かろうが、関係ありません。
起きたときからベストを尽くすのです。
こんな言葉に変えよう。
「朝寝坊してしまった。でも今日をムダにはしない。
今からできることをやろう。」
只今、只今に生きる。
そんな後悔のない受験生活を送ろう。
by との
LN2で凍結した金属
2012年1月31日 19:38
-196℃の液体窒素が触れた金属は、熱伝導で極低温になり外気に触れる
部分は空気中の水分を集めるため霜付きや氷に成長します。

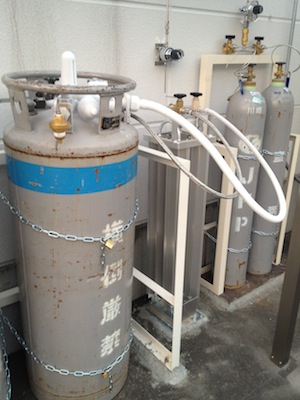

107m3 可搬式液体窒素容器
見た目は、ただ霜付きして 0℃ 以下の冷凍庫の中のように冷えた金属に見え
ますが・・・
左：未使用の常温状態
右：使用中の低温状態
右側がちょっと冷えて白くなっていますので、素手で触っても大丈夫のように
見えますが危険です！！
見た目こそちょっと冷えた感じに見えますが、実際には-196℃の熱伝導で
ﾏｲﾅｽ 数十℃になっています。
このバルブを閉めようと素手で触ると、濡れた手で冷凍庫の壁を触ったように
張り付いてしまい、即凍傷になってしまいます。
液体窒素で冷えたバルブの握りハンドル部などの金属に、素手で触れはいけません！

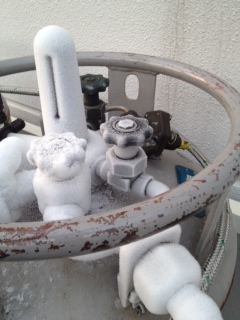

液体窒素容器のバルブが氷の塊になっている様子
見た目が白い霜や氷の塊になっていたとしても、極低温の液体窒素温度でできた
とても冷たい霜や氷ですので安易に触ったりしてはいけません！
ご覧のバルブを閉止したり開いたりする際には、
原則「乾いた皮手や低温用手袋」
を使用して操作をしましょう。
やってはいけないこと。
濡れた素手、濡れた軍手、濡れた手袋で
液化ガスにより冷えたバルブを直接触らないことです。
液体窒素、液体酸素、液体アルゴン、液体ヘリウムのことなら
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail :CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。
ありがとうございます
今日の埼玉県川口市のお天気は？
2012年1月31日 火曜日
※２０歳以上で習慣的に喫煙している人の割合は2010年11月時点で、厚生労働省
（旧厚生省）が調査を開始した1986年以降、男女ともに過去最低となりました。
男女合わせた割合は19.5％と初めて２割を切ったことになります。
天気 はれ
ボンベ庫の温度 朝0℃、昼3℃、夜5℃
です。
受験生が使っていけない言葉
大学受験塾ﾐｽﾀーｽﾃｯﾌﾟｱｯﾌﾟ柏村真至氏ﾌﾞﾛｸﾞより
「自分にはまだまだこの問題はムリですよ」
と言って
今の自分よりもハードルの高い問題を、避け続けることがあります。
勉強の最初の方は
「簡単で、できることを、毎日継続していく」
ことが大事になります。
しかし、いつまでのそのままの姿勢ではいけません。
特に、難関大学を目指している場合ならば、
レベルの高い入試問題を題材に頭を鍛えなればなりません。
最終的には難しい問題を、考えて、それを乗り越えた絶対量がものをいいます。
成績が低かろうが、やってみないうちからずっと避けていては
難関大学の壁を超えることがなかなかできないのです。
こんな言葉に変えてみよう
→「今の自分でベストをつくし、考えれるところまで考えよう。」
未来に先送りばかりしないで、今の自分でできるところまで挑戦してみよう。
壁を超えるためにはその姿勢が必要なのです。
by との
超低温液化ガスの注意事項
2011年12月25日 17:19
液化窒素−196℃、液化酸素−183℃、液化アルゴン−186℃、液化炭酸ガス−57℃（5.2atm)
など超低温液化ガスは極めて温度の低い液化ガスです。液化炭酸ガスの場合には−78.5℃の
ドライアイスとしても多く利用されております。
超低温液化ガスを使用する上での注意事項を列記します。
・超低温液化ガスを取り扱う機器、配管にはじめて超低温液化ガスを流す場合には、気化した
低温ガスから徐々に流し込むよう予冷します。
・液化ガス機器や液化ガス配管は金属の収縮などを考慮する必要があります。
・配管のフランジなどは温度変化による締め付ける力の変化により、ガスが漏洩する恐れがあ
りますので注意が必要です。
・超低温の液化ガスまたは気化したばかりのガスが通過する配管およびフレキホースなどの
金属部分に直接素手など皮膚を触れてはいけません。低温に耐える専用の革手袋などを用いる
必要があります。冷えた液化ガス機器、液化ガス配管は空気中の水分が凍結して付着し、霜や
氷状になりますが、普通の冷蔵庫の中の氷と違いはるかに冷たい液化ガス温度に近い氷ですの
で、絶対に素手で触れてはいけません。
・液化ガスが通過する前後のバルブを閉めてしまうと、液化ガスが閉じ込められ液封現象を起こ
し、内部の液化ガスが気化して高い圧力に上昇し配管などが破裂する恐れがあります。このよ
うな場合を想定し、安全弁や逃がし弁を設け異常な加圧状態を防止することが必要です。
超低温液化ガスのご相談、ご依頼、超低温液化ガス設備のご検討、お見積、ガス工事まで
川口液化ケミカル株式会社へご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。
ありがとうございます
今日の埼玉県さいたま市のお天気は？
2011年12月25日 日曜日 Xmas
※日本テレビ系の連続ドラマ「家政婦のミタ」最終回で40％という高視聴率を記録した。
崩壊寸前の家庭に派遣された家政婦を主人公「三田灯：みたあかり」を松嶋菜々子さんが
演じ、派遣先の家族の非常識な依頼を無表情で遂行するキャラクターが人気を呼び
「承知しました」というセリフは流行語になりました。
天気 はれ
気温 4℃(PM5:30)
です。
心が乱れると、モノの扱いが雑になる
心を静めるには、これ以上、丁寧にできないぐらい丁寧に扱ってみる
すると、心に幸せが広がりはじめる
心が荒れると、人との関わり方が雑になる
心をととのえるには、これ以上、特別扱いできないぐらい
特別な気持ちで向き合ってみる
すると、運（流れ）が向いてくる
（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）
by との
液体窒素の霜付き
2011年12月22日 23:37
液化窒素の可搬型超低温容器（通称LGC or ELF）は、液体から気体へ変化させて
窒素ガスを使用するためのものです。液体酸素、液体アルゴン、液化炭酸なども
同様です。液体窒素容器の中は-196℃ と、その温度は極めて低いため液体が通過
すると大気中に曝される金属の継手部や、フレキホース、バルブなどは水分が霜
になって白く付着します。

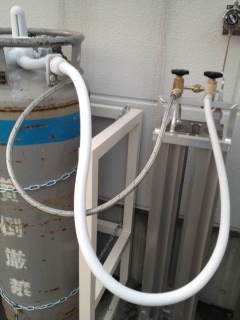

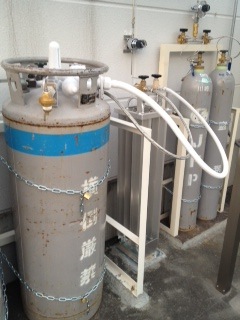

107m3(147L) 液体窒素可搬型超低温機器
短時間でもホースの内部などに液体窒素が流れると、フレキシブルホース（外周部）
の外側が真っ白いフワフワした感じの霜が目立ちはじめ、ひどい場合にはガチガチの
氷に成長します。
霜や氷は手で払うかお湯をかけて取り除くようにし、モンキースパナなどで割って
取り除くような行為はバルブなどの損傷につながりますのでお止め下さい。

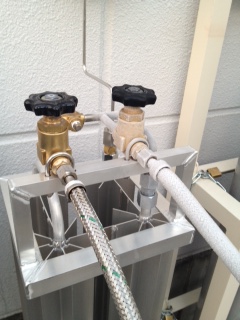

LGC( ELF ) 製液体窒素容器の霜が成長した上部作動バルブ
左：未使用で冷えていない常温のLN2バルブ
右：LN2が流れ始め白く霜付きが始まったLN2バルブ
霜や氷は液体窒素に触れているため通常の霜や氷とはことなり非常に冷たい
状態になっております。
このとき一番注意していただきたいのは、雨など濡れてバルブ操作や容器交換
で継手を脱着する際など、絶対に素手で触らないで下さい。なぜなら濡れた素
手等で触ると皮膚が金属などに張り付いてしまい、その後お湯をかけて剥がす
しか無くなります。当然凍傷などの症状が現れますのでご注意ください。
望ましくは乾いた厚手の手袋を用意し、装着した上で液体窒素容器およびバル
ブ等を操作を行って下さい。
液体窒素が必要になった場合や液体窒素を保存する容器、液体窒素専用真空二重管など
川口液化ケミカル株式会社までご相談下さい。
TEL 048-882-8343
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉県川口市のお天気は？
2011年12月22日 木曜日
※前田武志国土交通相は八ツ場ダム（群馬県長野原町）の建設継続を表明しましたが
現在までに国費を3000億円以上投入している事情もあり止めるに止められないの
ではないかと非難の嵐です。
天気 はれ
ボンベ庫の温度 昼5℃、夜5℃
です。
現状を打破するには
まず
今あるものでなんとかすること
「○○がないからできない」という人は
○○があってもできない
例えば
時間、お金、経験、人脈
知識、道具、才能、チャンス...
今、何か使えるものはないか？
今あるものを組み合わせて
ないものをカバーできないか？
意識しないと
多くをムダにしてしまう
（成長のﾋﾝﾄ小田真嘉氏ﾌﾞﾛｸﾞより）
by との
液体窒素用ガス機器
2011年12月12日 20:38
極低温機器のバルブ、継手、ホースは常温用のものとは一線を画すものです。

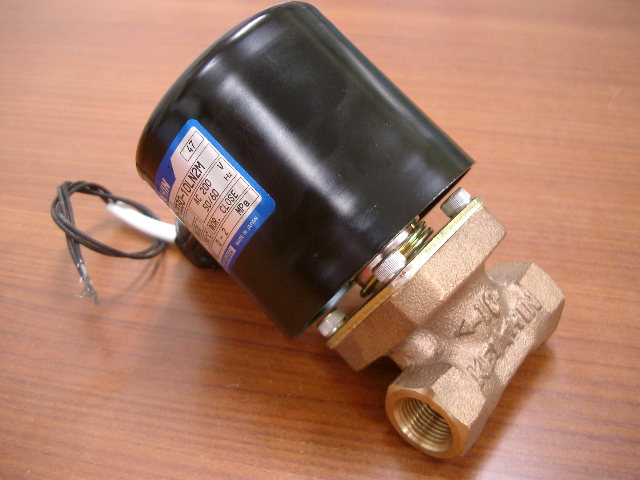

液体窒素用安全弁、液体窒素用電磁弁、液体窒素用手動弁
-196℃の液体窒素を確実に閉止および開放を繰り返すにはｼーﾄ材質や金属収
縮など十分な考慮が必要です。
左側：LGC用容器袋ﾅｯﾄ継手
右側：オープンデュワー用ストレートパイプ
液体窒素自動供給装置、液体窒素残量警報機器、液体窒素専用容器、液体窒素用
クライオスタット、低温サンプルステージ温調システムなど
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。
ありがとうごいます
今日の埼玉県川口市のお天気は？
2011年12月12日 月曜日
※「日清焼そばU.F.Oそばめし」を近畿２府４県で発売するそうです。
U.F.Oのソースを再現しながらも、ご飯を加えたことで新しい味に仕上げ
「カップヌードルごはん」に続くヒットを狙うようです。そばめしは神戸市長田区発祥
といわれ、焼きそばを細かく刻み、ご飯を混ぜて炒めたソース味の焼き飯です。
新商品は麺やキャベツ、豚肉もU.F.Oと同じものを使っており、カップの中に水を注いで
ご飯と麺、具を入れた後、電子レンジで加熱してソースをかけると出来上がります。
天気 はれ
ボンベ庫の温度 昼7℃、夜8℃
です。
目標を立てることは重要だが
目標にこだわり過ぎると
目的（原点）を見失うことがよくある
目的（原点）を忘れず
今に最善を尽くしていたら
目標通りに行っても幸せ
目標通りにならなくても幸せ
何があっても幸せ
何がなくとも幸せになる
（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）
by との
液体窒素容器での窒素ガス供給設備
2011年12月 8日 20:01
「窒素は液体窒素ボンベ（若しくはタンク）で供給してます。」
なんのこっちゃ？
そう思われたあなたは、意味不明で不思議でしょうがないですよね。
機器や装置などで窒素ガスを連続して相当量使用する場合や瞬間流量が多い場合に
はガスボンべでは足りなくなることがあります。また、大規模事業所では集中配管
してありユーティリティーとして窒素ガスの配管が末端まで伸びているケースもあ
ります。
そのような場合、液体窒素が入った小型の可搬型容器若しくは貯槽と呼ばれる液体窒
素タンクを供給源として途中で液体から気体にガス化させた窒素ガスを使用すること
を言っているのです。
低温実験のため-196℃の液体窒素を使用する意味とはちょっと違います。
一般的な液体窒素での窒素ガス供給設備を見てみましょう！

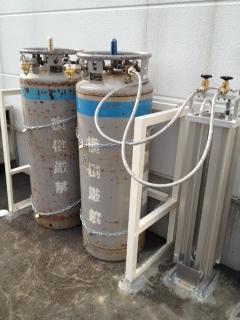

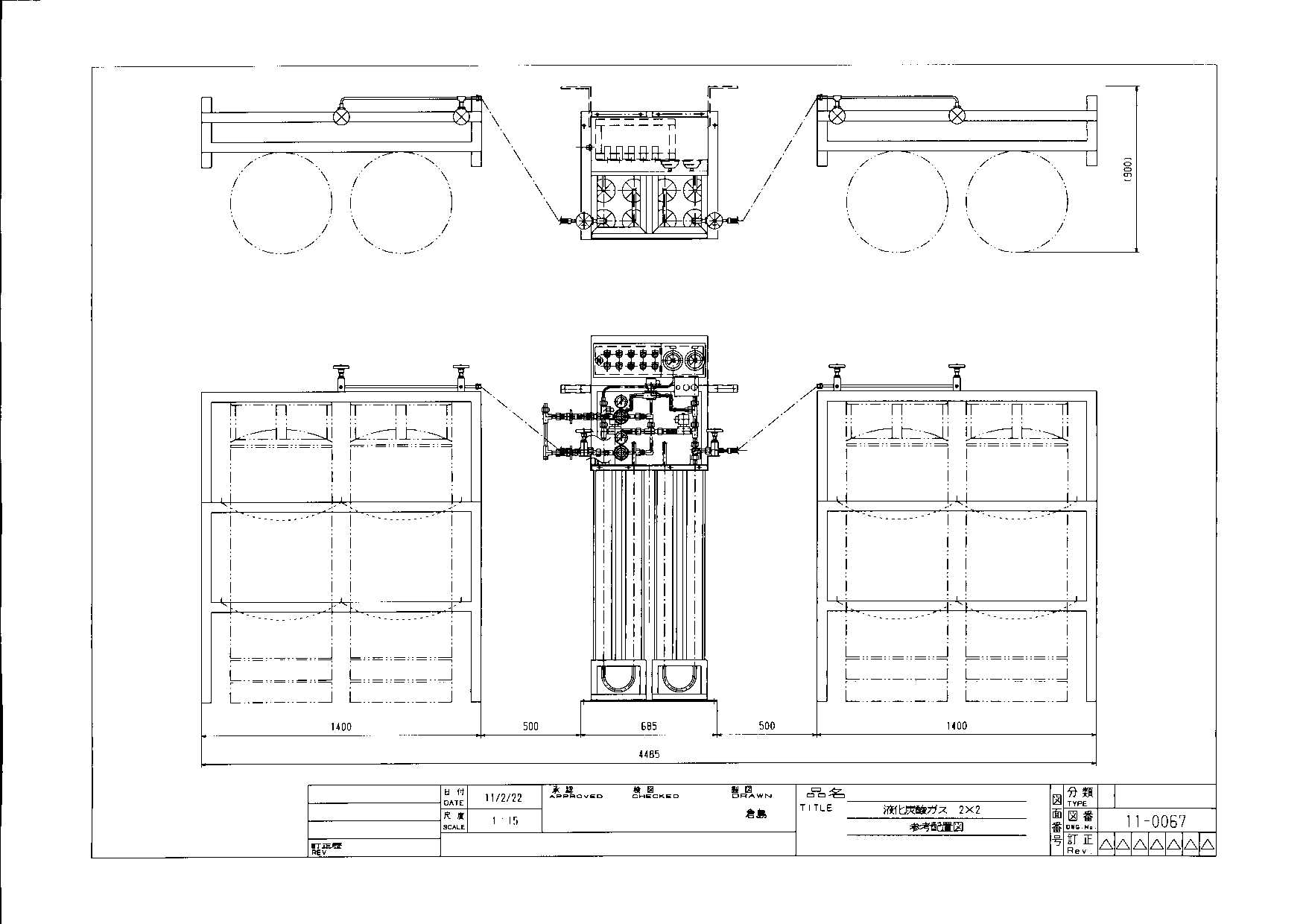

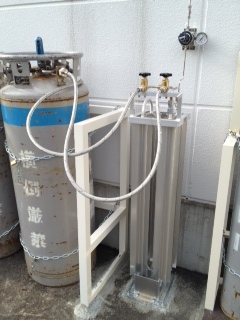

可搬型液体窒素容器（通称：107m3 LGC容）＋自然気化式蒸発器
これは最もポピュラーな消費形態です。
液体窒素容器は、液体窒素自体は147L入っていますが、窒素ガスに気化させると107m3
にもなりますので、液体窒素容器1基で汎用窒素ガスボンベ 7m3 の15.2本分にもなります。
写真は2基の液体窒素容器から蒸発器に接続され窒素ガスが建屋設備に導かれています。
アルミ製小型蒸発器 20m3/hrタイプ
液体窒素容器から液体のまま蒸発器まで液体窒素を流し気化させます。
必要な流量と圧力によっては、自然気化では蒸発スピードと気化する発生量が間に合い
ませんのでヒーターや温水などで強制的に気化することが必要になります。
左：液体窒素用手動ﾊﾞﾙﾌﾞ＋簡易断熱液体窒素用ﾌﾚｷﾎｰｽ （2本切替用ﾍｯﾀﾞｰ）
右：液封対策 破裂板型安全弁
極低温機器は、汎用のガスバルブとは異なり低温液化ガス専用になります。
※くれぐれも気体用、ガス用の機器を液化ガスが接触する部分で使用しないようご注意願います。
液化窒素から窒素ガスを気化させる窒素ガス供給設備のことなら
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。
ありがとうございます
今日の埼玉県川口市のお天気は？
2011年12月8日 木曜日
※遂にプロ野球日本ハムファイターズのダルビッシュ選手が、ポスティングシステム（入札制度）で
米大リーグ移籍に向け発進です！
日本ハムの球団代表は世界一のエースを目指して挑戦してほしい旨希望を込め送り出す決心をしました。
プロ７年間で93勝を挙げたエースの放出はチームとしては大決断ですね。
天気 あめ
ボンベ庫の温度 朝6℃、昼6℃、夜7℃
です。
北極流今日の開運ﾒｯｾｰｼﾞﾌﾞﾛｸﾞより
「させていただいている」という気持ちが仕事の原点。
「やってあげてる」
「こんなにも私は頑張ってる」
そのココロに感謝の気持ちはなく、愛からも幸せからも遠ざかる。
何をするかよりも、どれだけやったかよりも、
どんな気持ちでするかが一番大事。
by との
液体窒素用手動バルブ
2011年12月 6日 22:46
-196℃の液体窒素をバルブで開閉するのは、汎用バルブの水やガス用
では事足りません。
金属は縮み、バルブボディシール部やショート面からは漏れ出し、全閉
にしても締まり切らず、場合によっては液体が気体に変化することで800
倍に膨張しますのでフローや安全弁などのレイアウトが重要となります。
液体窒素用手動バルブ（溶接継手仕様）
液体窒素用のバルブとは言っても見た目は通常のバルブとそれほど変わりません。
ですが・・・
ﾊﾞﾙﾌﾞ本体からﾊﾝﾄﾞﾙ、ｽﾃﾑ、ｼーﾄ部を外した状態
バルブ内部や細部は極低温に耐えられるような構造になっています。
ボディーとステム部は銅ガスケットによりシールされております。
ボディ材質の真鍮とガスケットの銅との熱膨張率が異なりますが微妙に調整され
漏れない構造になっています。Oリングシールは固くなって漏れの原因となります。
LN2ﾊﾞﾙﾌﾞｼーﾄ部 LN2ﾊﾞﾙﾌﾞ弁座部
バルブ開閉の肝心要の部分です。
バルブ自体が悪くなくても、LN2やLO2,LCO2などに水分や不純物が入っていると
シール部に氷の塊や固いゴミとして噛み込んでしまい漏れの原因となります。
容器側での水分を飛ばすパージや、配管中の露点が悪化していないかが肝心となり
ます。
液体窒素のご用命、液体窒素容器、液体窒素用手動バルブ、液体窒素用電磁弁
液体窒素配管工事、液体窒素供給設備、高圧ガスに該当する液体窒素認定設備など
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭CutHereはｽﾊﾟﾑ対策です。
ありがとうございます
今日の埼玉県川口市のお天気は？
2011年12月6日 火曜日
※NASAは恒星との位置関係が生命が生存できる条件を満たしていると思われる惑星
を発見しました。名称は「Kepler-22b（ｹﾌﾟﾗー22b）」で、太陽に類似した恒星との
距離が生命が生存しうる条件（気温は22度前後）と考えられる円周上にあり、290日
かけて公転しているのだそうです。
天気 はれ
ボンベ庫の温度 朝8℃、昼6℃、夜7℃
自然からのﾒｯｾーｼﾞ
今日の風景は花畑 乙未（きのとひつじ）
花のように「かわいい人」とは？
がまん強い。上から目線にならない。目で笑う。黙々と努力を重ねる。
人を上手にたてる。言われたらすぐにやる。感情的にならない。
礼儀礼節を忘れない。筋を通す。素朴。素直。感謝。
ごく自然に、そうあること。
です。
北極流今日の開運ﾒｯｾーｼﾞﾌﾞﾛｸﾞより
自分のことをわかってもらいたいのは、人の常である。
しかし、その気持ちをもっているうちは、真の幸福に至ることはない。
たった一人でも、心ある人が見て下さっていればそれでいい。
そして、神様は常にみてくださってる。
それでいい。
そんな気持ちでいれば、不安になることも、焦ることもない。
いつも安心感に包まれた状態でいられる。
by との
真空封止 ｵﾍﾟﾚｰﾀｰﾊﾞﾙﾌﾞ
2011年6月 9日 22:29
-196℃の液体窒素専用の保存容器や真空断熱配管、冷やしばめの液体窒素槽
などはすべて真空断熱された真空層があります。
真空槽を真空排気した後に、バルブというか真空を止めておくヘソのような栓を
詰めてとめておく方法がとられています。この栓を止めたり外したりするための
冶具というか栓を開け閉めするものが「オペレーターバルブ」です。
SUS製 NW25排気ﾎﾟｰﾄ x ｵﾍﾟﾚｰﾀｰﾊﾞﾙﾌﾞ
NW25フランジから真空ポンプで排気しますが、ﾛｰﾚｯﾄ袋ﾅｯﾄ側を真空槽に接続して
真空封止栓をトランスファーするシャフトが前後します。
左：シャフトを縮めたとき（栓を外すとき）
右：シャフトを伸ばしたとき（栓を止めるとき）
ｼｬﾌﾄ先端のﾈｼﾞ部で栓側のﾀｯﾌﾟﾈｼﾞにねじ込み、栓を脱着します。
操作要領は、見えない栓を止めたり外したりすることが基本ですが、経験を要すもの
の感覚さえつかめれば真空封止栓の脱着作業は、それ程難しいものではありません。
※個人差がありますので、ご了承下さい。
液体窒素用真空容器、真空配管、ｸﾗｲｵｽﾀｯﾄ液体窒素保存槽など
川口液化ケミカル株式会社までご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉県川口市のお天気は？
2011年6月9日 木曜日
天気 はれ
ボンベ庫の温度 朝24℃、昼30℃、夜27℃
です。
「結果が出てから心構えが変えるんじゃない」
（大学受験塾ﾐｽﾀｰｽﾃｯﾌﾟｱｯﾌﾟ 柏村雅史氏ﾌﾞﾛｸﾞより）
ある日、塾の卒業生が久しぶりにやってきました。
全国レベルの部活に入って、ビシビシとしごかれているようでした。
「いやぁ～きついっすよ。
なにせ、周りの全国レベルに比べたら、
自分は素人みたいなもんですから」
ビシビシとしごかれるのは、せいぜい20代まで。
その渦中にいるときは厳しいと思うかもしれませんが、
一定の年令・立場になれば、ビシビシと鍛えられることは
ほとんどなくなります。
だから、彼に言いました。
「もっとビシビシとしごかれて、
悔しさも苦しさも併せ呑むぐらいまで自分を追い込んだら良い。
そして、そういう厳しい中で続けたことは、一生の宝になる。
練習や試合でみっともない思いをどんどんしたら良い。
それでも、続けられればホンモノの自信が湧いてくる。
良い結果を出したら、自信がつくわけではない。
そんなことでついた自信はニセの自信。
ニセの自信は、結果が悪かっただけで、あっという間になくなってしまう。
どんなことがあっても、揺るがないホンモノの自信を身につけるチャンス
にしたら良い。
あれをやりたい、これをやりたい！
そうやって目移りしているうちは、何の自信も身につかない。
この道を極めてやるんだ、その心構えができ、その道を続けたときに
ホンモノの自信がつくんだよ。」
「もうダメだ！」と思いながらも、必死にしがみついている顔ほど輝いて
いるものはありません。
地獄の中こそ仏様に会える
by との
金属の低温脆性
2011年4月27日 19:39
一般に炭素鋼をはじめとして多くの鉄鋼材料は、低温になるほど引張強さ
降伏応力は増大する性質があります。反対に、伸び、絞り、衝撃値が低下し
ある温度以下になると、これらは急激に低下して脆性変形を起こす性質が失
われて脆くなります。このような性質を低温脆性といいます。急激に脆性を
増すような温度を遷移温度といいます。
低温で急激に脆性を起こす性質は、金属によって異なります。銅および銅合
金、ニッケルおよびニッケル合金、アルミニウムおよびアルミニウム合金、
鉛、オーステナイト組織のステンレス鋼などにはこの性質はありませんが、
炭素鋼、亜鉛、錫、マグネシウムなどにはこの性質があります。
一般的に低温脆性は、材料の伸び、絞り、衝撃値などから判断され、特に重
要なのは衝撃値です。低温脆性は、材料の熱処理が非常に影響し、熱処理し
ないものより熱処理したものの方が靭性に富みます。
低温の高圧ガス容器や貯槽などに使用する材料は、使用温度で低温脆性を起
こさないことが必要です。材料の強度と経済性などから、-20℃程度では調質
高張力鋼が使用され、-60℃程度では主として低合金鋼が使用されます。一般
断熱貯槽では、通常、この種の調質高張力鋼が使用されます。常用温度-20℃
～-30℃で衝撃値はあまり低下せず問題ありません。しかし、内部にドライア
イスを発生させた場合には温度が急激に低下して -50℃～-60℃ 以下になると
遷移温度に近づくため十分な注意力が必要です。
現在は、高張力鋼に代わり低温用圧力容器用炭素鋼板 SLA が使用されるよう
になり、最低使用温度はその種類により異なり -30℃～-60℃ まで可能ですが
いずれにしてもドライアイスが生成すると低温脆性を起こしやすくなりますの
で注意が必要です。

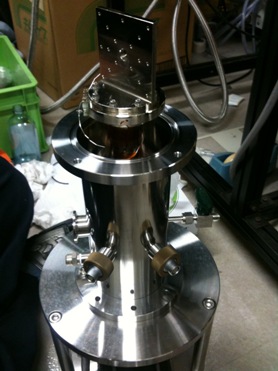

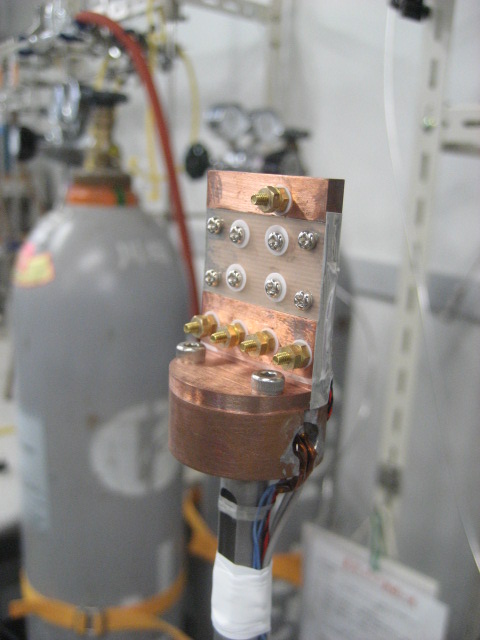

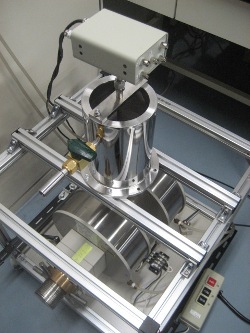

極低温機器、極低温配管、極低温実験装置（ｸﾗｲｵｽﾀｯﾄ）など
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mal : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉県川口市のお天気は？
2011年4月26日 火曜日
天気 はれ
ボンベ庫の温度 朝19℃、昼23℃、夜23℃
です。
修身斉家治国平天下
（しゅうしんさいかちこくへいてんか）
という儒教の言葉がある。
その昔、孔子さまが、ある国の偉い王様に
「どうしたら天下を取ることができるでしょうか？」
と訊かれたことがあった。
孔子さまは、
「ふむ。。。
そうですなぁ...
天下をおさめたかったら、
まず、その国をおさめることででしょうな。」
王は、その答えの続きを身を乗り出して聞き入った。
孔子は続けて...
「その国をおさめたかったら、
まず、その国の村をおさめることです。
そして、村をおさめたかったら、
まず、自分の家庭をおさめることです。
さらに、家庭をおさめたかったら、
まず、夫婦関係をおさめることです。
夫婦関係をおさめたかったら...
まず、自分をおさめることです。
とどのつまり...
真に自分を修めることができれば、なに。
世界を修めることなど容易（たやす）いことです。」
そう答えたそうです。
by との
液体窒素急速連続凍結装置 LN2
2011年4月18日 19:59
食品を冷凍保存する際に、急速冷凍するには液体窒素が最適です。
液体窒素による食品の冷却装置の導入例は・・・
畜産品のミートパティやハム、水産品のかまぼこ類、魚練り物、マグロ
かに、エビ類、タコ、イカ類、カキ等、野菜類では枝豆類、カット野菜
キノコ類、デザートでは洋菓子、チーズなど、その他にもお寿司やお節
など多品種に渡ります。
液体窒素急速連続凍結装置「ﾏｼﾞｯｸﾌﾘｰｽﾞ」
液体窒素の-196℃という極低温で急速凍結が可能で、氷結晶が小さくなる
ので「おいしさ」「高品質」が保持できます。
また、温度範囲が広いので、大量生産、多品種、少量生産にフレキシブル
に対応でき、冷蔵から冷凍まで幅広くご利用いただいております。
連続的に大量凍結が可能なﾏｼﾞｯｸﾌﾘｰｽﾞは、液体窒素と製品が効率的に熱交換
することで、凍結品の品質を左右する「最大氷結晶生成温度帯」を短時間で
通過しますので、凍結後のドリップの少ない、高品質の凍結処理が可能なの
です。
直噴型仕様例
全長 ： 15,000mm
全幅 ： 2,170mm
最大高 ： 2,450mm
ｺﾝﾍﾞｱ有効幅 ： 680mm
ﾄﾝｴﾙ有効長 ： 12,000mm
総重量 ： 6,000kg
ﾄﾝｴﾙ有効高 ： 50mm
所要電力 ： 22kW
電源 ： 200V 三相
機械式の冷凍機を使っている場合、夏場などに冷凍時間がかかり過ぎるなど
お困りの際には、液体窒素式冷凍機と機械式冷凍機を組み合わせることで能
力UPが期待できます。
アイスクリームやチョコレートコーティングなど形状が複雑なものの冷凍も
液体窒素を利用するれば瞬時に簡単に凍結できます。
液体窒素を利用した、食材の冷却システムのことなら
川口液化ケミカル株式会社までどうぞご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉川口のお天気は？
2011年4月18日 はれ
ﾎﾞﾝﾍﾞ庫の温度 朝18℃、夜17℃
です。
"自分探し"だなんて言って、
遠くへ旅をしたり、
いろいろ挑戦して可能性を試したり、
自分だけの才能を探したり、
忙しそうに"自分らしさ"を求めて、
あくせくしている人がいる。
「私らしさって、何だろう？」
「あるがままの、私って‥？」
それはね、
自分以外の"誰か"と
比べあいっこしているうちは、
いつまで経っても、見つからないものなんだ。
本当のあなたと、
自分以外の"誰か"は、
昔も今も、"ひとつ"なのだから。
（北極流今日の開運ﾒｯｾｰｼﾞﾌﾞﾛｸﾞより）
by との
液体窒素、液体酸素、液体ｱﾙｺﾞﾝの使用抑制のお願い
2011年3月15日 18:43
液体窒素、液体酸素、液体アルゴンは空気から分離して生産されております。
生産過程で大きな電動ポンプを使用しなければ液化ガスを造ることができませ
ん。
そこで、某メーカーさんより生産計画がままならない電力事情により液化ガスの
使用量をお客様に調整していただけるようお願いのお知らせが参っております。
お客さま 各位
この度の未曾有の大震災により被災された方々に、心よりお見舞い申し上げますとともに、皆さまの安全と被災地の一日も早い復興を心よりご祈念いたします。
さて、この度の震災により電力供給事情が厳しさを増すなかで、東京電力殿から
示された輪番計画停電の事態はご承知のことと思います。
弊社における主製品であります液化酸素、液化窒素、液化アルゴンの生産において受電は必須のもので、この計画停電は多大な影響を受けるものであり、弊社生産工場にとっては、生産計画すら立たない事態となります。その結果として場合によっては、製品の供給に支障をきたす可能性も考えられます。
現状、東北地区にある弊社関連の６工場は、震災による損害や停電の影響で依然、生産の目処は立っておらず、関東地区７工場においても震災後の停電の影響もあり、一部の工場のみで何とか稼働を継続している状況であります。
また、ここにきて液化製品を運ぶローリー車の燃料も調達制限を受けている状況でもあり、需給逼迫はさらに強まっております。
今回の計画停電の報を受けて、貴社におかれましても通常の操業維持は厳しいものかと存じます。弊社におていも人命に関するものを最優先とし今後の需給に関して最大限の努力を行ってまいる所存です。
貴社におかれましても、こうした環境をご理解いただき当該液化製品の使用量抑制を切にお願いする次第でございます。
このような状況下において、皆さまのご協力を賜る中で、被災者の方々の支援を行いつつ、この難局を乗り切りたいと考えておりますので、何卒実情をご賢察の上一層のご高配を賜りますようお願い申し上げます。
以上
今後の電力事情により高圧ガスの供給にも大きな影響を与えそうです。
高圧ガスに関するご質問、お問い合わせなど
川口液化ケミカル株式会社までご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉川口のお天気は？
2011年3月15日 火曜日
天気 はれ
ﾎﾞﾝﾍﾞ庫の温度 朝12℃、昼12℃、夜13℃
です。
哀しいときも
苦しいときも
朝になれば太陽は昇ってくる。
何を信じていても
どんなことをしていても
朝になれば太陽は昇る。
太陽はなくならない。
世界のすべての土地で
世界のすべての人に
太陽は平等に光を照らす。
国がどうで
宗教がどうで
思想がどうであっても
太陽の下で平等でないものはない。
いつかあなたの心に、太陽が昇る。
＜ 北極流今日の開運ﾌﾞﾛｸﾞより ＞
by との
LN2大型バルブ
2011年3月10日 19:43
液体窒素用に使用できるバルブは、低温ガス専用のものでないと使用できません。
-196℃の温度で、シール部分やステム、シート部など常用温度のものや汎用の製品
では使用に耐えません。
液体窒素用大型自動弁
LN2用ｱｸﾁｭｴｰﾀｰ仕様ｵｰﾄﾏﾁｯｸﾊﾞﾙﾌﾞ
液体窒素用電磁駆動自動ﾊﾞﾙﾌﾞ＋開閉状態ｲﾝｼﾞｹｰﾀｰ

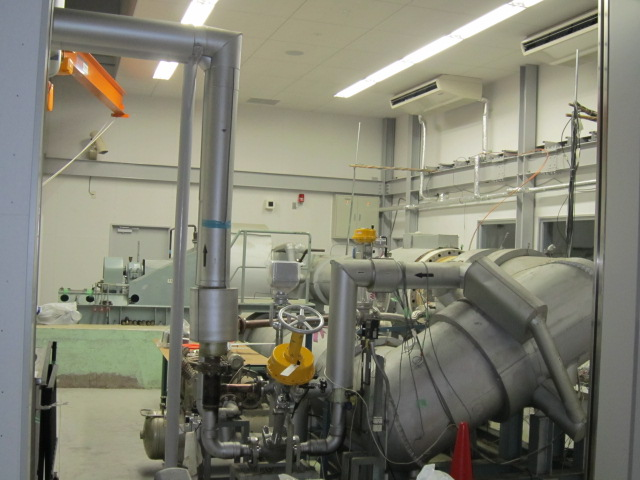

液体窒素を使用した大型LN2ﾊﾞﾙﾌﾞ
液体窒素を使用する実験設備、製造装置、サブゼロ装置、液体窒素簡易配管・真空二重管
低温ｺﾝﾄﾛｰﾙ制御ｼｽﾃﾑなど川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_hirotono@klchem.co.jp
ありがとうございます
今日の埼玉県川口市のお天気は？
2011年3月10日
天気 はれ
ボンベ庫の温度 朝5℃、昼8℃、夜8℃
です。
一流になるために必要な反復練習
「練習は、たくさんすれば良いのだろうか？
将棋を始めたばかりの時は、何よりも練習量が必要ではないかと思う。
基本や基礎をしっかりと固めるためには、とにかくある一定のまとまった
時間を費やさなければ身に付かないし、そこからの大きな進歩も考えられない。
中略
さらに私は、練習をする意味として、安心を買っている面もあると思っている。
「これだけ努力をしたのだから大丈夫だろう」
「これだけ頑張ったのだからミスをするわけがない」
という気持ちになるために、たくさん練習をするわけだ。」
（大局観 角川書店 羽生善治氏著）
by との
超伝導になる物質
2011年3月 4日 22:43
地球上でもっとも低温である液体ヘリウムを作り出したオランダの
オンネスは、1911年、この液体ヘリウムを使って水銀の電気抵抗が温
度によってどのように変化するかを調べていたところ、-269℃で抵抗
がゼロになることを発見しました。これが初めて見つけられた超伝導体
です。
物質の電気的な性質を見ると、電気を通しやすいものと、通し難い
ものがあり、通しやすいものを「導体」、通し難いものを絶縁体といい
その中間にあるものが半導体で、物質の電気抵抗による違いによります。
導体の代表は金属です。金属といえども小さいながら電気抵抗を持ちま
すが、超伝導体というのはこの電気抵抗がまったくないものをいいます。
その後いろいろな超伝導体を見つけられましたが、-250℃程度の低い
温度でしか抵抗がゼロになりませんでした。1986年になってIBMﾕｰﾘｯﾋ
研究所（ｽｲｽ）のﾍﾞﾄﾞﾉﾙﾂとﾐｭｰﾗｰが、ﾍﾟﾛﾌﾞｽｶｲﾄ系というｾﾗﾐｯｸｽの仲間が
-190℃程度の温度で超伝導体になることを発見しました。この発見後、
室温で抵抗ゼロとなるような超伝導体を目標として研究開発が進められ
ているのです。
超伝導体を利用して強力な磁石をつくることができ、ﾆｵﾌﾞ-ｽｽﾞ合金を
液体ヘリウムと同じ温度に冷却すると、超伝導体になります。強力な電
磁石を使ったリニアモーターカーは具体的に路線が計画されるほどにま
でなりました。この強力な電磁石が核融合炉の開発に必要な非常に強力
な磁石による磁場閉じ込めに役立っています。更には、電気を流したと
き、電気が失われないという性質を利用すると、電気を貯めておくこと
も可能なのです。
超伝導状態に必要な、液体ヘリウム、液体窒素のご用意から

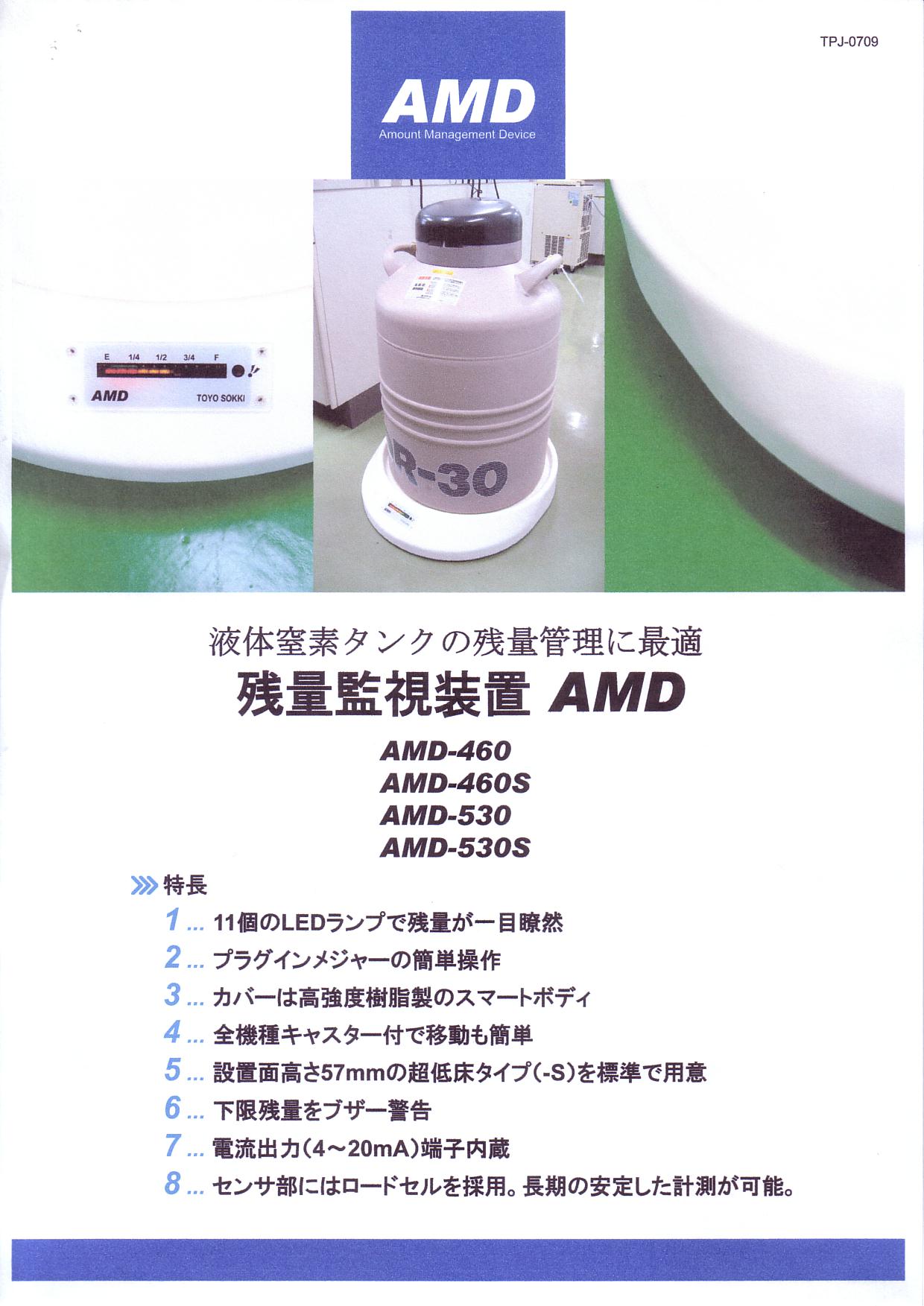

液体ヘリウム用トランスファーチューブ、液体窒素自動供給装置、残量監視システムなど
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
ありがとうございます
今日の埼玉川口市のお天気は？
2011年3月4日 金曜日
天気 はれ
ボンベ庫の温度 朝4℃、昼7℃、夜1℃
です。
人生は呼吸と一緒
吸っては吐き、吐いては吸っての繰り返し
片づけては散らかして、散らかし&は片づける
エネルギーを使っては貯めて、貯めては使う
やっては学び、学んではやる
つくっては壊し、壊してはつくる
与えてはもらい、もらっては与える
愛されては愛し、愛しては愛される
大切なことは
ゆっくりと、深く、丁寧に、長く、力を抜いて繰り返すこと
＜小田真嘉氏 成長のﾋﾝﾄﾌﾞﾛｸﾞより＞
by との
保冷・保温
2011年3月 3日 23:09
高温の蒸気などで温度を保持したい高温配管や、冷媒、クーリング液
液体窒素などの低温配管などでも、外界温度との差のある内部の流体
をできるだけ温度変化の無いように送るためには、管外外気との熱交
換を避けるように、管外に必要量の保温や保冷を施し、放熱、吸熱を
防止する断熱処理が必要です。

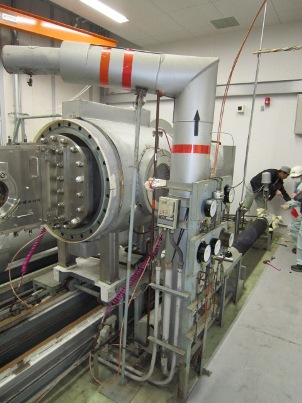

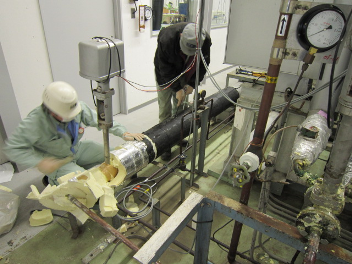

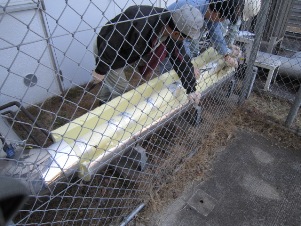

液体窒素配管の保冷断熱材施工の様子
管内の体温度が外気温と大幅に違うときには、管の温度、フランジの
温度、締付ボルトの温度には比較的大きな温度差が生じ、ボルトの温度
が外気温度に一番近くなります。これを出来るだけ同一の温度になるよ
うに、フランジ全体と同様に十分な温度、保冷をする必要があります。
フランジの保温、保冷は増し締めや分解に不便なことと、管部より厄介
なので、この部分の保温、保冷を省略するとトラブルの元です。
屋外配管などでは雨水の吸収や、低温配管の大気中の湿気、凝縮など、
断熱外面についた水分を断熱材が吸収すると断熱効率は著しく低下し
ますので吸湿させないための外装施工が必要です。
逆に屋内の低温配管では、屋内温度が高いので、湿気の多い時期には、
湿気が管外表面に結露して、床、機械などを漏らすことがしばしば見ら
れます。熱損失上は、仮に保冷の必要が無かったとしても、保冷するこ
とで結露防止を必要とすることがある場合もあります。
液体窒素配管の断熱処理や気液分離機構の追加・増設など、液体窒素に
おける設計、施工、改修、新設まで
川口液化ケミカル株式会社へご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
今日の埼玉県川口市のお天気は？
2011年3月3日 木曜日
天気 はれ
ボンベ庫の温度 朝5℃、昼7℃、夜6℃
です。
［北極流流今日の開運ﾒｯｾｰｼﾞﾌﾞﾛｸﾞより］
「改（かい）」
場所も、仕事も、ココロの中も、常に、改善・改良・改革していくこと。
それをせぬまま長期間放置すると、急速に劣化する。
結果、「大掃除」しなければならないハメになる。
人生における「大掃除」とは...
試練・失敗・ピンチ・挫折。
by との
超低温液化ガス用供給設備（気化設備+容器ﾏﾆﾎｰﾙﾄﾞ）
2011年2月28日 21:54
可搬型超低温液化ガス（通称：LGC or ELF）
この容器は、真空断熱された容器の中に液化ガスが充填してあります。
これをガス化させて使用することで、ガスボンベでは相当の本数や容器
の交換頻度がでてしまうところを省スペース、安価、容器交換頻度が少
なくなる等の利点があります。
LGC(ELF) 内容量
内容積 175L容器
容器外寸 φ505 x H1,540
空重量 111kg (CO2:141kg)
充填量
LO2 168 kg / 132 m3 (ｶﾞｽﾎﾞﾝﾍﾞ 18.8 本分)
LN2 119 kg / 107 m3 (ｶﾞｽﾎﾞﾝﾍﾞ 15.2 本分）
LAr 201 kg / 127 m3 (ｶﾞｽﾎﾞﾝﾍﾞ 18.1 本分）
LCO2 160 kg / 80.9 m3 (ｶﾞｽﾎﾞﾝﾍﾞ 5.3 本分)
当然ながら、液化ガス容器から気化させて消費設備（装置等）へ導くた
めの供給設備が必要です。
手動式、自動式（残量計測：圧力式・重量式等）など用途により仕様が
変更可能です。

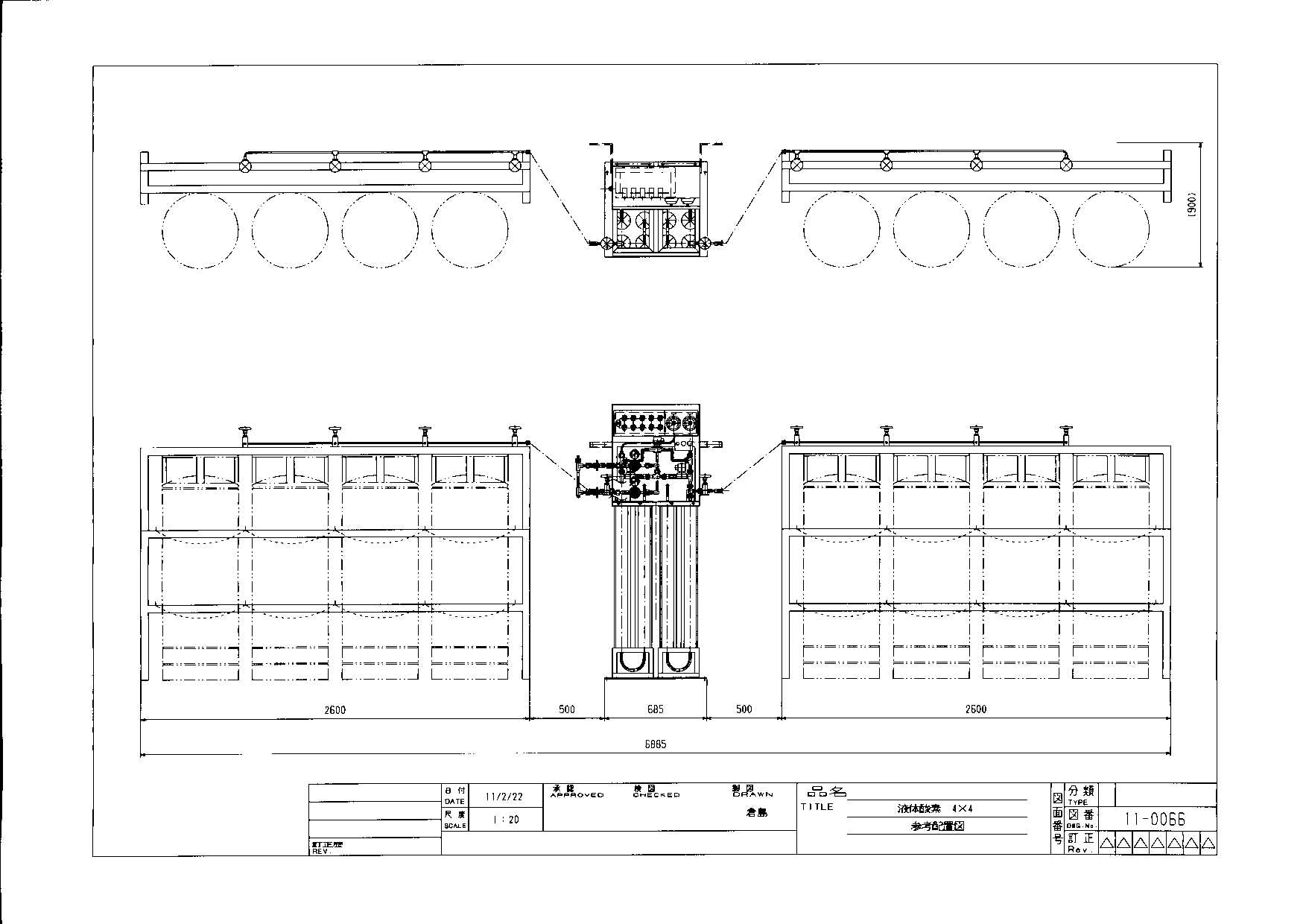

LGC(ELF) 4本 x 4本 = 計8本立てﾏﾆﾎｰﾙﾄﾞ
LGC(ELF) 2本 x 2本 = 計4本立てﾏﾆﾎｰﾙﾄﾞ

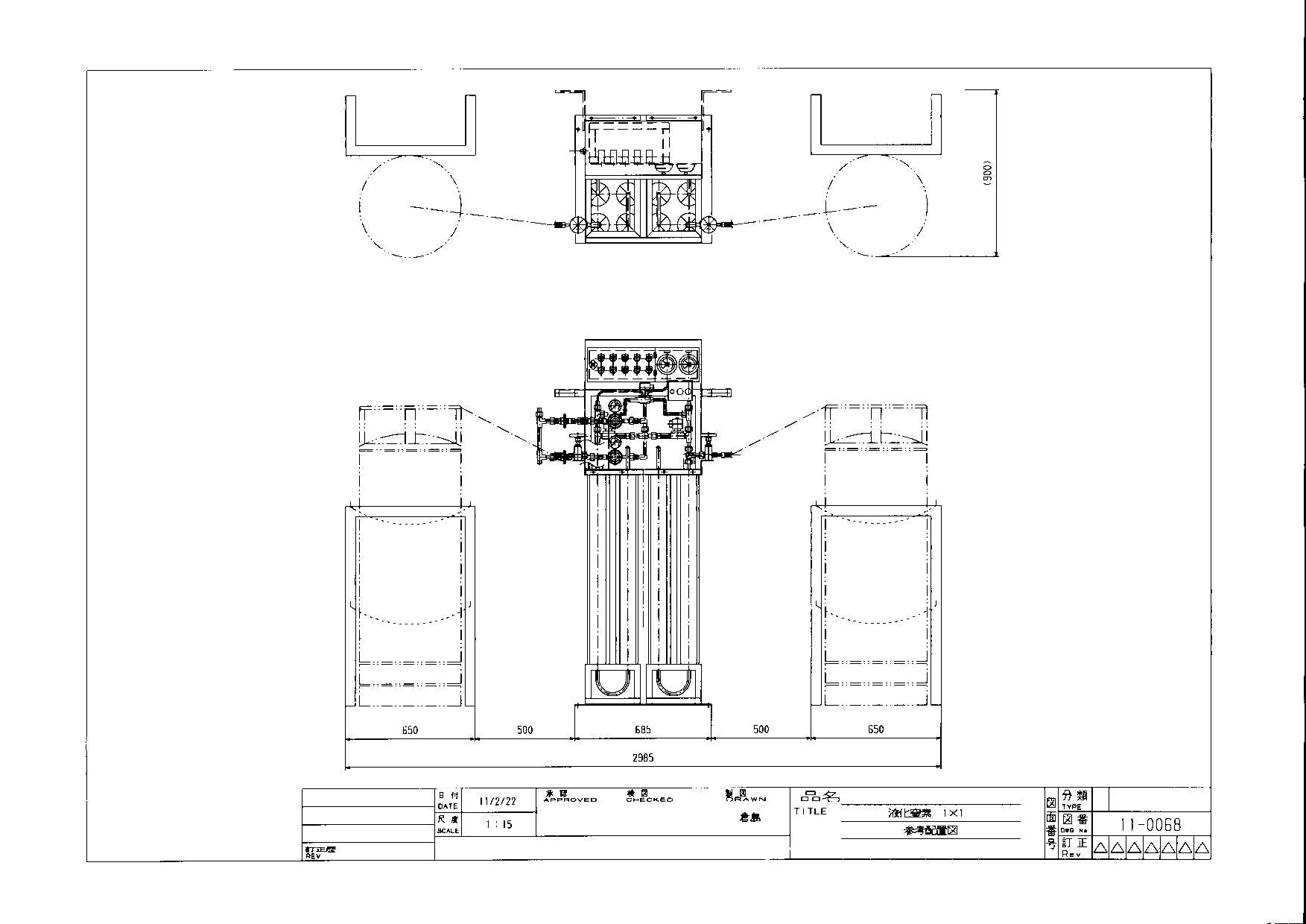

LGC(ELF) 1本 x 1本 = 計2本立てﾏﾆﾎｰﾙﾄﾞ
※使用される圧力・消費量（流量 m3/day）により法規制に該当する設備となります。ご注意下さい。
LGC(ELF) 用ガス供給設備のことなら
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉県川口市のお天気は？
2011年2月28日 月曜日
天気 雨
ボンベ庫の温度 朝7℃、昼5℃、夜5℃
です。
昨日の東京国際マラソンで見事アマチュア参戦からの入賞された
川内優輝選手が話題になっております。
進学校の埼玉県立春日部高等学校の現役教諭でもあるため
2/28 ﾌﾙﾏﾗｿﾝ翌日の朝から学生の入試案内窓口について
通常業務で勤務されてたそうです。
お金を貰って仕事として走るのではなく、自己負担で練習し
移動費も自分持ち、自立した環境でこれたことが、川内さん流で
合っていたそうです。
恵まれ過ぎて平和ボケし、人からヤレヤレとお尻を叩かれることで
愚痴を言ったりするようでは、本質を見誤りがちであることを
教えたいただいたようです。
by との
新型ＬＮ２小型容器用ｸﾗｲｵｼﾞｪｯﾄ
2011年2月24日 21:49
-196℃ の液体窒素は、専用の器具が必要です。

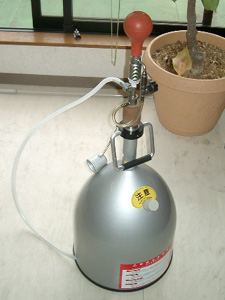

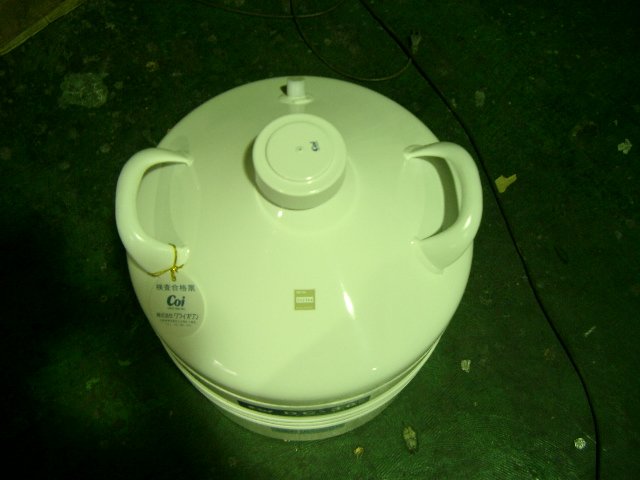

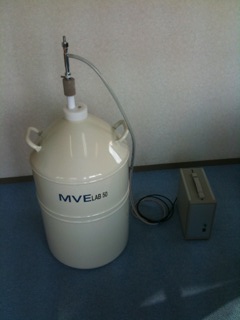

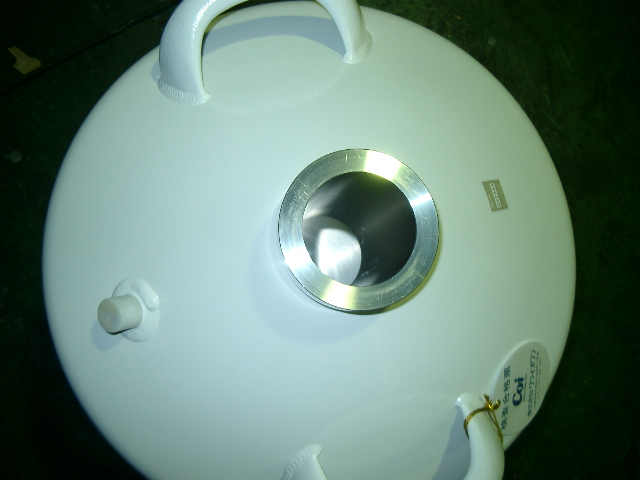

10Lの液体窒素を保存できる液体窒素容器と新型汲出し器ｸﾗｲｼﾞｪｯﾄ
容器は内層＋外層の二層構造となっており、中間層は熱伝導するガス分子
を完全に排気して真空断熱効果を発揮させ超低温の液体が常温でも保存で
きるような構造になっています。
汲出し器の構造は、ストーブの灯油を汲出すポンプのように断続的に液体
窒素を移送します。

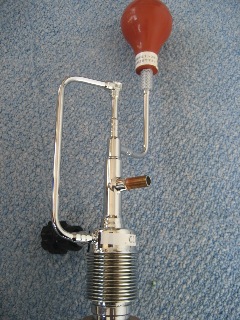

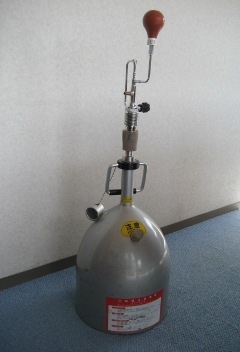

新型ｸﾗｲｵｼﾞｪｯﾄ
この度、液体窒素専用汲出し器 ｸﾗｲｵｼﾞｪｯﾄ（商品名）がリニューアルされ
ました。
主な変更点は、液体窒素が接触する部位が樹脂製（ﾋﾞﾆｰﾙﾁｭｰﾌﾞ）から完全な
金属に改善されていることです。
液体窒素汲み出し器 左：旧型、右：新型
写真の旧型には透明のﾁｭｰﾌﾞが差し込まれています。この部分が銅製の金属
ﾁｭｰﾌﾞになっています。いままでのｸﾗｲｵｼﾞｪｯﾄは液体窒素が移送されて出てく
るﾁｭｰﾌﾞがﾋﾞﾆｰﾙ製のためLN2温度に曝されると割れてしまって再利用ができ
ないことがありました。これが金属製ﾌﾚｷｼﾌﾞﾙﾎｰｽに変更になり衝撃で割れる
ようなことは無くなりました。
左：新型ｸﾗｲｵｼﾞｪｯﾄ、右：旧型ｸﾗｲｵｼﾞｪｯﾄ
それぞれの製品に互換性がなくなりますので、旧型をお持ちのお客様が新規に
購入される場合には次回は新型ｸﾗｲｼﾞｪｯﾄをお買い求めください。
液体窒素の配達のご注文、液体窒素容器、液体窒素用ﾊﾞﾙﾌﾞ、液体窒素液面計は
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉県川口市のお天気は？
2011年2月24日 木曜日
天気 はれ
ボンベ庫の温度 朝9℃、昼8℃、夜13℃
です。
ﾆｭｰｼﾞｰﾗﾝﾄﾞのｸﾗｲｽﾄﾁｬｰﾁで起こりました大地震は、日本以上に厳しい
耐震構造の規制を持っていたにも拘らず、古い建屋の損壊が予想以上
に地震に弱かったことを証明しています。
日本でも関東大震災や東海大地震など、いつ大地震が起こってもおかしく
ない備えを常にしておくことが大切ですね。
（小田真嘉氏 成長のﾋﾝﾄ ﾌﾞﾛｸﾞより）
「心が乱れたら、ノイズが大きくなるテーマ」
歩く足音、モノを置く音、食事の音、掃除の音...
それは全て心の音
自分が出している音を意識するほど
心は静かになっていく
by との
液体窒素ﾐﾆｸｰﾗｰ（過冷却設備） KHK認定設備
2011年2月 6日 20:59
液体窒素 -196℃は、液体窒素専用配管（簡易断熱・真空二重管）などで
気化すると温度が一気に上昇します。低温実験する場合などは、対象物を有
効に冷却するためには如何に液体窒素の温度を上昇しないように工夫するか
のアイデア次第です。
液体窒素過冷却設備 ﾐﾆｸｰﾗｰ KHK認定設備
その一つがこのミニクーラーです。
気化した窒素ガスを液体窒素で熱交換することにより温度上昇を防ぐことで
必要以上の気化が促進することを防ぐ熱交換設備です。

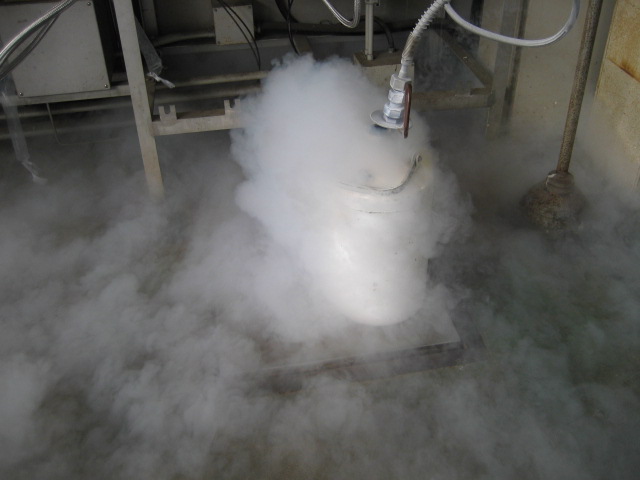

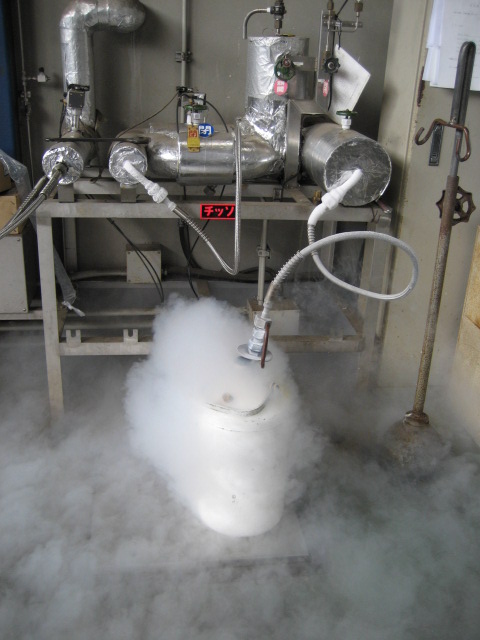

液体窒素を流して実験している様子
ﾐﾆｸｰﾗｰへのLN2冷却ﾃｽﾄの様子.MOV
液体窒素を利用した低温実験用のさまざまな設備のご相談や
設備自体の設計、見積、製作、実験代行、設備の高圧ガス申請まで
川口液化ケミカル株式会社までお電話ください。
TEL 050-8881-7393
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日のさいたま市のお天気は？
2011年2月6日 日曜日
天気 はれ
気温 9℃
です。
人脈は多ければいいというわけではない
多すぎてエネルギー切れになることもある
すごい人との人脈を求めるほど
大切な人とのご縁が失われていく
今、大切な人を大切にしていれば
必要な人とは出会うべくして出会う
（小田真嘉氏 成長のﾋﾝﾄ ﾌﾞﾛｸﾞより）
by との
液化ガス保冷配管（簡易断熱）
2011年2月 1日 20:42
液体窒素 -196℃
液体酸素 -186℃
液化ガスを移送させる配管は、+15℃の常温を考えると200℃の温度差でも
余計に蒸発しないように保冷できる断熱材で覆う保冷配管する必要がありま
す。

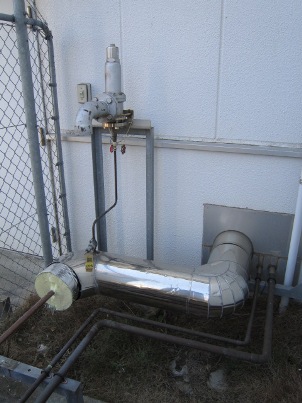

液化窒素に使用されている保冷配管例（中央の太径銀色配管）
どんな保冷材を巻いて断熱しているのでしょう？
それでは実際に断熱配管を切って取り除いてみましょう！
外装には薄肉のステンレス板などが巻かれています。この処理が不十分ですと
屋外の場合断熱材に水が滲みてしまい断熱の意味が無くなります。薄肉金属板
の下に断熱材が見えてきましたね。
竹の子みたいに皮を剥いで、液化ガス配管が見えるかなと思いきや
外の皮の中に、さらに断熱材で覆われている内側の断熱材が顔を出しましたね。
断熱材は、二重構造になっているんですね！
厚さ約100mmの断熱材の二層目を更に外してみましょう！
やっと見えましたね。
液体窒素配管に使用されている25Aの銅製配管です。
液体窒素が実際に流れている配管自体は、こんなに細かったんですね！
保冷配管を輪切りにした様子はこんな感じです。
バームクーヘンみたいです。
液体窒素の断熱保冷配管施工例
最近、液体窒素の消費量が多くなった・・・。
断熱配管の外側が霜付き、氷が出来ていたり、いつも水滴が付いて汗をかいていたり・・・。
そんなとき、断熱材が駄目になっているかも知れません。
液体窒素のご注文のご用命や、液体窒素の配管工事のご相談
そして液体窒素配管の断熱保冷配管のご相談、ご用命のことなら
川口液化ケミカル株式会社までお電話ください。
TEL 050-8881-7393
E-Mail:CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉県川口市のお天気は？
2011年2月1日 火曜日
天気 はれ
ボンベ庫の温度 朝-1℃、昼4℃、夜6℃
です。
テーマ：いろいろ考えすぎない
「なぜ、やる気がでないのでしょうか？」
という質問を受けました。
やる気がでない原因は、人によって様々ですが、
考えてすぎてしまうのも一因だと思います。
「本当に自分のやりたいことなのだろうか？」
「自分にあっている大学なのだろうか？」
といろいろ考えすぎると、がんじがらめになってしまいます。
目の前の勉強を進めるためのエネルギーがなくなってしまいます。
だから前に進んでいくことがつらくなるのです。
考えすぎるとメリットとデメリットが
頭の中を錯綜（さくそう）してぶつりかりあいます。
「本当に自分にとって、何が大事なのか？」
それがわかっていれば、考えなければならないことは減るはずです。
今一番エネルギーをかけていいものだけにかけよう！
大学受験塾ﾐｽﾀｰｽﾃｯﾌﾟｱｯﾌﾟ 専任講師 村田明彦氏ﾌﾞﾛｸﾞより
by との
極低温の断熱方法
2010年12月23日 18:20
液化ガスの断熱方法をご紹介いたします。
先ず、液体窒素や液化炭酸ガスなど液化ガスの断熱材として必要なことは
熱の絶縁性が良いことで、熱伝導率が小さいものであることです。他にも
耐熱性や強度、非透過性など状況の応じて最も有効な方法を選ぶ必要があ
ります。
断熱材料としては、通常、大量の空気と少量の固体物質の組み合わさった
素材になります。断熱効果に大きな影響を及ぼすのが気体の熱伝導です。
これに次いで気体の輻射、対流などですが、固体物質自体はそれほど大き
くないかもしれません。
断熱の歴史からすると、初期の段階はすべて天然の産物で石綿、珪藻土や
コルク、牛毛フェルトなどが使われたようです。その後、人工のガラス綿
に次ぎ多泡プラスチック断熱材などになり、断熱構造も空気断熱、大分子
断熱、真空断熱へと発展しました。
参考まで各種断熱材の熱伝導率を見てみましょう。
品名 熱伝導率 kcal / mh℃ (-150℃)
石綿（綿状） 0.101
珪藻土（粒状） 0.188
ｺﾙｸ（約3mm） 0.014
ﾊﾟｰﾗｲﾄ 0.013
多泡ｶﾞﾗｽ 0.053
ｻﾝﾄｾﾙ 0.012
ｶﾞﾗｽ綿 0.013
ﾌｫｰﾑﾎﾟﾘｽﾁﾚﾝ 0.014
硬質ｳﾚﾀﾝﾌｫｰﾑ 0.020
パーライトとはなんでしょう？
真珠岩、岩燿岩のような火成岩を適当な粒度に粉砕して約1000℃に
急速加熱で焼成し、結晶水の蒸発により膨張させた内部に気密性小気泡
を持ち、中空球状の極めて軽い無機硝子質の粒状物質で、真比重2.29
見掛け比重0.02～0.06 程度です。半透明の白色又は灰色で、化学成分
はSiO2 75% + Al2O3 15% から成ります。断熱材としては性能が良い
とはいえませんが、安価であり施行方法が容易なことから貯槽などの
断熱材に利用されてきました。
液体窒素用の低温機器、極低温実験装置など
川口液化ケミカル株式会社までどうぞご相談ください。
TEL 050-8111-7393
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日のさいたま市のお天気は？
2010年12月23日天皇誕生日 木曜日
天気 はれ
気温 10℃ (PM7:00)
です。
「すべて宇宙の一切は、顕幽一致、善悪一如にして
絶対の善もなければ、絶対の悪もない。
従ってまた、絶対の極楽もなければ、絶対の苦艱もないといってよいくらいだ。」
（出口王任三郎著 より）
by との
液体窒素汲出しシステム
2010年12月22日 20:15
液体窒素 -196℃ は極低温のため、簡単に移し替えることは出来ません。
低温でも結露や霜付き、割れなどの影響が無いシステムを利用すること
が必要になります。それがご紹介する液体窒素の汲出しシステムです。

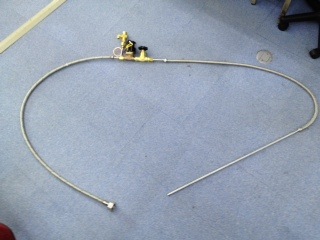

LN2 50L容器+汲出しｻｲﾌｫﾝ+汲出しﾎﾟﾝﾌﾟ一式
原理は石油ストーブの灯油を移送する汲出しポンプと同じです。
ダイヤフラムポンプで液体窒素を吸い出して、逆止弁の付いた
ノズルを通じて汲出しサイフォン上部から吐出されます。
それでは、セットアップする手順をご説明します。
１、標準仕様LN2 50L容器を用意します。 ２、上蓋を抜き取ります。
３、LN2容器と汲出しｻｲﾌｫﾝを固定するｼﾞｭﾗｺﾝｷｬｯﾌﾟ（白色）を
容器の上部開口部にはめ込みます。
４、次に棒状の「汲出しｻｲﾌｫﾝ」を３番のｼﾞｭﾗｺﾝｷｬｯﾌﾟ中心に差し込んで
いきます。
５、汲出しｻｲﾌｫﾝ中央部に茶色いゴムがありますので、ｼﾞｭﾗｺﾝｷｬｯﾌﾟに
はめ込むことで、水や冷気などが遮断されますので閉塞などの
心配が無くなります。
６、これで準備完了です。
汲出しﾎﾟﾝﾌﾟを汲出しｻｲﾌｫﾝにチューブで接続すると、上部から
液体窒素が汲出されます。
多くは汲出しｻｲﾌｫﾝ上部にフレキホースなどで接続し、移送する先の実験装置
や冷却する対象物に液体窒素を流し込みます。
これらの基本システムに、液体窒素の液面監視を組み合わせて、汲出しﾎﾟﾝﾌﾟ
の起動・停止を制御することで液体窒素自動供給が可能です。
液体窒素に関する設備、供給機器、移送、液体窒素配管など
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉県川口市のお天気は？
2010年12月22日 水曜日
天気 はれ
ﾎﾞﾝﾍﾞ庫の温度 朝10℃、昼11℃、夜11℃
です。
中国の漁船が韓国の排他的経済水域（ＥＥＺ）内で違法操業しており
逃走を図った後、韓国の警備艇に体当たりして転覆し死者を出した事
件で、中国 vs 韓国の様相を呈しています。
韓国の強気な姿勢は、日本の弱腰な対応とは一線を画していますね。
言うべき時には言い、主張すべき時には主張する。
とはいえ行き過ぎる傾向のある両国ですので、どんな結末になるか
注視したいですね。
by との
液体窒素保存容器
2010年12月21日 22:20
-196℃の液体窒素を保存する容器は液化ガス専用のものです。

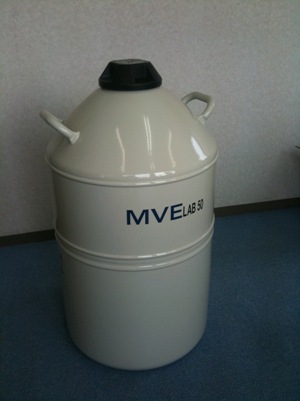

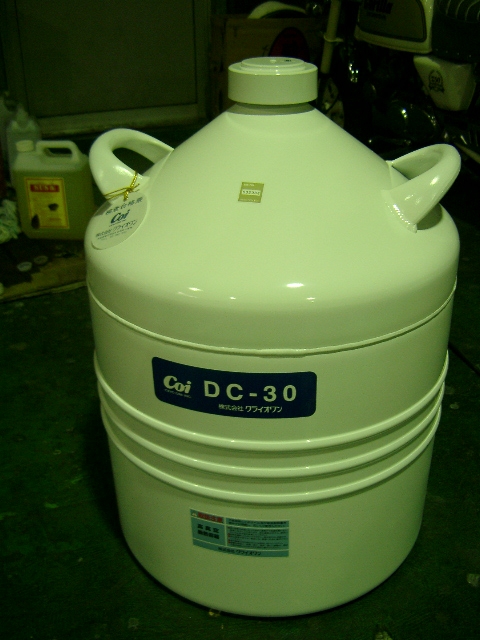

LN2 50L容器
液体窒素専用容器の注意事項を見てみましょう。
・液化ガス容器類の液体取り出し口には所定のキャップを取り付け、雨やゴミ
などの異物が混入しないようにご注意ください。異物が入ると危険です。
・液化ガスを取り扱うときには、皮手袋などを用いて皮膚に直接触れないよう
に注意してください。
・液化ガスは通気の良い日陰の場所でご使用ください。
・液体窒素容器は可燃性液化ガスや逆立ちをさせないでください。破損や性能
劣化の原因となります。断熱効果を上げるために高性能液化ガス保存容器は
ファイバーガラス製ネックを用いています。
・初めて容器を使用する際には、新品であっても輸送時に損傷などを起こすこ
とも考えられますので、使用開始前に必ず外観検査を行ってください。更に
初めて液化ガスを充填する際には、容器の外壁に霜が付いていないかご確認
ください。（充填直後にネック付近に少々霜が付くのは正常です）

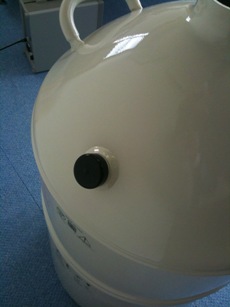

上部の専用蓋を外したところ
※水分などが付着すると閉塞して爆発する恐れがあります。
屋外等直接雨が降りかかる場所などには絶対に置かないでください。

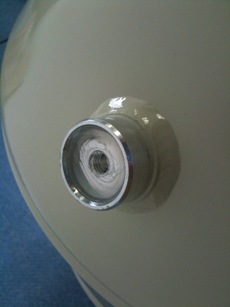

断熱容器の真空引きﾎﾟｰﾄ ｷｬｯﾌﾟの蓋を外すと、姿を現すｵﾍﾟﾚｰﾀｰﾊﾞﾙﾌﾞ
容量 4L 、 5L 、 10L 、 20L 、30L 、 50L
静止保存日数 21 、 33 、 55 、 116 、145 、 102 (day)
静止蒸発率 0.19 、 0.15 、 0.18 、 0.18 、0.22 、 0.49 (L/day)
全高(mm) 426 、 462 、 546 、 627 、611 、 779
空重量(kg) 2.7 、 4 、 6 、 9 、12 、 15
液体窒素容器、液体窒素のご注文、液体窒素の指定日配達など
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉県川口市のお天気は？
2010年12月21日 火曜日
天気 曇りのち雨
ボンベ庫の温度 朝6℃、昼9℃、夜8℃
です。
「リトルミスサンシャイン」からの格言
英文
A real loser is somebody that's so afraid of winning,
they don't even try. Now , you'r trying , right ?
Then you'r not a loser .
訳文
負け犬っていうのは、勝てないことが怖くて挑戦しない人のことだよ。
一生懸命やってるだろ？
ならお前は負け犬じゃないよ。
「成功の反対は失敗ではありません、なぜなら、失敗から学び、失敗
を乗り越える人はやがて成功を手に入れることができるからです。
挑戦することを止めることが本当の失敗です。成功の秘訣は、永遠
のチャレンジャーであり続けることです。」
（大学受験塾ﾐｽﾀｰｽﾃｯﾌﾟｱｯﾌﾟ通信 2010年12月号より）
by との
低温工学（ｸﾗｲｵｼﾞｪﾆｯｸｽ）
2010年12月19日 21:25
JAXAの人工衛星が活躍している技術の発展を陰で支えているのが
液化ガスです。
液体酸素や液体窒素、液体水素、液体ヘリウムは、燃料として使用
したり人工衛星の発信する微弱な電波を増幅する装置を冷却する為
に利用されたり、太陽光の当たらない低温に曝されたときの電子部品
の耐久テストや消費電流の検査をする際の低温環境をつくることにも
利用されています。
液化ガスの利用は、-196℃の液体窒素が最も多いのですが、ドライ
アイスや氷などの寒冷剤が一般汎用として知られています。液体窒素
液体ヘリウムの利用が広がると低温液化ガスを利用して低温工学（ｸﾗ
ｲｵｼﾞｪﾆｯｸｽ）が発展していきました。
その黎明期には、冷凍、液化、並びに低温工学として以下のような
業種の低温域で使用されていました。
・プロパンの液化分離 -44.5℃
・血漿の冷凍乾燥 -40.0℃
・ﾍﾟﾆｼﾘﾝの冷凍乾燥 -40.0～-90℃
・塩素の液化 -34.0℃
・亜硫酸ｶﾞｽの液化分離 -10.0℃
・亜酸化窒素の精製 -90.0℃
・人造ｺﾞﾑの製造 -100.0℃
・ﾒﾀﾝの液化 -164.0℃
・ｴﾁﾚﾝの分離 -104.0℃
・液体窒素の製造他 -196.0℃
・水素の液化 -253.0℃
・ﾍﾘｳﾑの液化 -269.0℃
液化ガスの貯蔵や断熱方法、低温に対する金属の材料・加工方法などが
低温工学の分野から世の中に広がっていったのです。
液体窒素、液体酸素、液体へリウムなどの液化ガスのご相談のことなら
川口液化ケミカル株式会社までご連絡さい。
TEL 050-8881-7393
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日のさいたま市のお天気は？
2010年12月19日 日曜日
天気 はれ
気温 8℃（PM9:30）
です。
民主党の議員の問題発言が続いています。
海江田万里経済財政相はTV番組で年収1500万円を
「金持ちではない。まだまだ中間所得者だ」
発言しています。
※1500万円超の給与所得者は1.2％（約50万人）
発言自体になんの志も誠も感じさせないのは
旧自民党でも良くあったことでした。
国民を絶望させない政府の運営を担ってもらいたいです。
by との
液体窒素の製造方法
2010年12月16日 18:03
Ｑ、-196℃の液体窒素は、どのようにつくられているのでしょうか？
実は、原料は目の前にある空気なのです。
その空気から液体空気を作り、酸素と窒素に分離します。
大雑把な説明としては、先ず原料空気から不純物を除去します。その後
空気を液化させ、液体空気を酸素と窒素に分離して、液体窒素を取り出
すのです。
不純物の除去は、空気を圧縮する際に圧縮機を壊したり、凍結して配管
などの詰まりを起こさないために、空気中の塵やその他のゴミを空気濾
過器で濾過し、炭酸ガスを炭酸ガス吸収器で分離し、水分と圧縮機から
出る油分を油水分離器や乾燥棟で除去していきます。
空気の液化（液体空気の製造）は、最低でも臨界温度の-140.7℃以下まで
冷却し37.2 atm の圧力を加えて液化させます。実際の製造工程では-150℃
180atm 程度の加圧状態から、一気に 6 atm程度まで膨張させると液体空気
に変化しだすのでそのまま 1.5 atm まで減圧させるようです。原料空気を
100 とすると液体の状態で取出せる採取量は 20%です。プラントにより
液体窒素を主に採取するプラントからは液体窒素20%+酸素ガス20%を得
られ、液体酸素を主に採取するプラントでは液体酸素20%+窒素ガス20%
、その他では液体窒素10%+液体酸素10%+窒素ガス10%+酸素ガス8%の
複合的に採取されるプラントもあります。
液体空気は、液体酸素と液体窒素の混合した液体ですので、液体窒素の
沸点-196℃と液体酸素-183℃の温度差 13℃を利用して多孔板精留塔で分
離します。

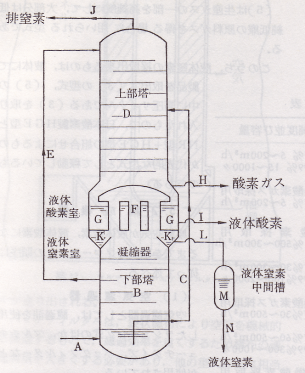

深冷分離精留塔
上図のＡから圧縮され6atmまで膨張された原料空気が下部塔Ｂの下部から
導入されます。底部に溜まった酸素リッチの液体空気はＣを通じて1.5atm
の上部塔Ｄの中段付近に吹き込まれます。
下部塔中段から抜き取られた液体窒素はＥを通じて上部塔Ｄの上部に導
入され下部凝縮器Ｆの液体酸素室Ｇ部に液体酸素が溜まります。Ｈから酸
素ガス、Ｉより液体酸素が取出されます。上部塔で凝縮しない低温排窒素
はＪから熱交換を通じて排出されます。
下部塔Ｂの下部で液体とならない空気は上昇蒸気となって凝縮器Ｆで凝
縮 され還流します。上部にある液体窒素室Ｋには高純度の液体窒素が溜ま
ります。
液体窒素室ＫからＬを通じ液体窒素中間槽Ｍに導入され更にＮを通じ液
体窒素貯槽などに貯留されます。
こうして液体窒素が作られるのです。
液体窒素のご用命、配達日、配達時間の指定注文など
川口液化ケミカル株式会社までご相談下さい。
※納入時間はご希望に添え兼ねることもございます。
ご了承下さい。
TEL 050-8881-7393
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉県川口市のお天気は？
2010年12月16日 木曜日
天気 くもり
ボンベ庫の温度 朝5℃、昼6℃、5℃
です。
「心だに 誠の道に叶ひなば 祈らずとても神や護らむ」
by 菅原道真
「至誠にして 動かざるもの 未だ之あらざるなり」
by 吉田松陰
本当の意味で人のこころを動かせるのも
このすたれきった世の中を動かせるのも
神を動かせるのも、誠しかない。
by との
液体窒素温度での金属
2010年12月14日 21:46
構造物に使用されているような鉄鋼は、零度以下になると引っ張り強さ
降伏点、硬さなどは増します。逆に伸び、絞りなどの延性は低下しますが
衝撃値のみ遷移温度で急激に減少し、靭性などは一度失われるとそれ以下
の温度では回復しないとされております。
これは体心立法晶系、六方晶系、斜方晶系など大部分の金属に脆性が認め
られております。それに反して面心立法晶系の金属である銅やアルミニウ
ムは低温脆性を示しません。
銅は面心立法格子に属し、低温においても脆化することなく、常温での
延展性など加工性に優れるため、古くから板材や管材として極低温構造物
に多く利用されております。機械的性質は常温低温ともに変化無く、引張
り強さと衝撃性は低温でわずかに増加し、伸びもわずかに減少します。
引張り強さが低いことや板厚のものは溶接が難しいため、材料としては数
ミリ厚のものが使用圧力の低いところに多く利用されています。因みに黄
銅は引張り強さが大きいので最も多く使用されています。
アルミニウムは、銅と同じ面心立方格子に属しますので低温脆性を示しま
せんが、材料の比重が小さいので装置の重量を大幅に軽減することができ、
熱容量が小さくなる点でも利点となっています。材料の種類は、純アルミニ
ウムのＡ１、耐蝕アルミニウム合金のＡ２、高力アルミニウム合金のＡ３、
耐熱アルミニウム合金のＡ４などの特性を持ちます。アルミニウム系は低温
脆化はしませんが、衝撃に対する絶対値は、オーステナイトステンレス鋼に
比較してはるかに低く、引張り強さも小さいです。その反面、アルミニウム
合金の加工については、溶接欠陥、気泡、溶接歪に対し、十分な注意が必要
です。
液体窒素に係わるクライオスタット、低温実験装置、プローバーなど
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉川口市のお天気は？
2010年12月14日 火曜日
天気 くもり
ボンベ庫の温度 朝7℃、昼8℃、夜10℃
です。
「誰に」「誰のために」というのを見失ったときに人は迷う。
目の前の人にしっかり向き合えば自分がすべき事が分かり
エネルギーが湧いてくる
アイディアが降ってくる
幸せのヒントが見つかる
（成長のヒント：小田真嘉さま）
by との
11K を電気で冷やして作りましょう！
2010年12月 2日 22:34
低温実験をするときに冷やす方法としては、液体窒素-196℃や
液体ﾍﾘｳﾑ-272.2℃を利用するのが昔から常道でした。
現在は、液化ｶﾞｽでなくとも電気で冷却することが出来る冷凍機の
能力が飛躍的に進歩し、汎用冷凍機で試料を 11k に到達させるこ
とも難しいことではありません。
※負荷（冷却する対象物）の大きさ、材質によって冷やしきれない
場合もあります。

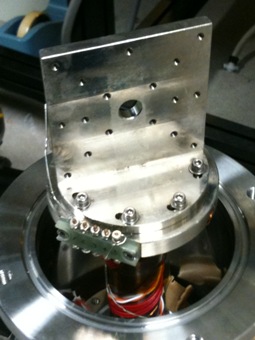

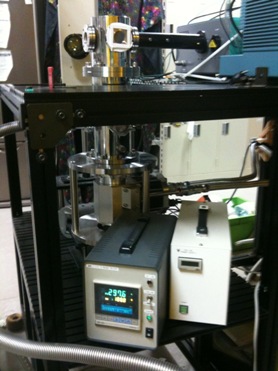

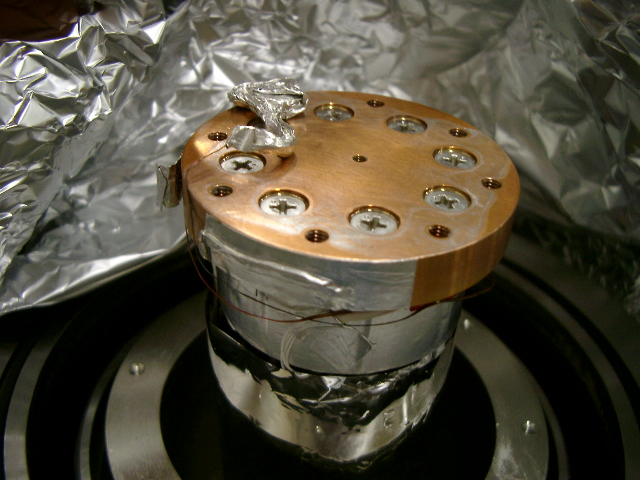

冷凍機を利用したｻﾝﾌﾟﾙｽﾃｰｼﾞ
GM冷凍機 ｸﾗｲｵｽﾀｯﾄと温度調節ｺﾝﾄﾛｰﾗｰ
ﾍﾘｳﾑｺﾝﾌﾟﾚｯｻｰにﾕｰﾃｨﾘﾃｨｰとして冷却水が必要ですが、液体窒素を
蒸発を考えながら手配することを考えればAC100V 電源があれば
1時間強で11K の低温実験冷却環境が整います。
センサーや製品の微弱電流を計測するプローバーなど
クライオスタットのご相談、設計、御見積り、製作、修理、改造、改修など
川口液化ケミカル株式会社までご連絡ください。
TEL 050-8881-7393
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉川口のお天気は？
2010年12月2日 木曜日
天気 くもり
ボンベ庫の温度 朝8℃、昼12℃、夜13℃
です。
龍馬伝が終わり、その後の史実はどうなっているのか？
高杉晋作の「革命日記」より
一坂太郎 著 朝日新書
慶応三年（1867)十二月、王政復古の大号令が発せられ、長州藩は新しい天皇
の下で復権する。一方、大政奉還を行ったものの徳川慶喜は朝敵となり、戊辰
戦争を経て、天皇を頂点とする新政権へ盤石なものとなってゆく。翌九月には
「明治」と改元され、新生日本は近代国家への道を進む。
ところが戦いが終わり、不要の軍事力となった奇兵隊など（長州藩の）諸隊
は、明治二年(1869)十一月、論功行賞も不十分のまま、突如解散を命じられた。
五千人のうち、二千二百五十人は常備軍として残すのだが、その選別は功績よ
りも身分が重視されるという、不公平な一面があった。民衆の力を利用して討
幕を成し遂げた藩は、今度は民衆の排除に乗り出したのである。晋作が残した
矛盾が、ここにきて火を吹くこととなった。
使い捨てにされた兵士達は憤慨し、「脱隊騒動」と呼ばれる反乱を起こした
のだ。ところが藩政府により「賊」の烙印を押され、武力により徹底的に弾圧
されてゆく。そして、長州の諸隊は百人以上の刑死者を出し、血みどろの歴史
に幕を下ろすのである。
「ここまでやったから、これからが大事じゃ。
しっかりやってくれろ、しっかりやってくれろ」
（病床の晋作が、見舞いに来てくれた同志に向かい繰り返した言葉）
by との
ｸﾗｲｵｽﾀｯﾄ内の実験装置
2010年11月29日 21:37
金属材料で作られているものは、ある温度（遷移温度）以下になると、衝撃値
が急に減少する材料があります。このような低温脆性は面心立方格子系の金属や
合金には見られません。真鍮（黄銅）と呼ばれているもの( Zn 30% + Cu 70% )
で伸びの大きいものや、または ( Zn 40% + Cu 60% ) の熱間加工の容易なﾏﾝﾂﾒﾀﾙ
は良く利用されています。ﾏﾝﾂﾒﾀﾙに 15 Sn が入ったものは、耐食性が大きく、ﾈｰ
ﾊﾞﾙ黄銅とも呼ばれています。一般的には磁性不純物が含まれているので磁性的
測定装置に利用されるときには注意が必要です。熱絶縁用としてｽﾃﾝﾚｽ鋼 ( Cr 18%
+ Ni 8% が代表的）が用いられます。熱伝導が低く、機械的性質が強く、特殊な組
成のもの以外は低温で強磁性になります。
ｷｭﾌﾟﾛﾆｯｹﾙ ( Ni 30～20% 残り Cu ) は加工しやすく、ﾊﾝﾀﾞ付けが出来ますが、低
温で強磁性があらわれます。洋銀（洋白） ( Ni 15～20% , Zn 20～30% , 残り Cu )
は加工的性質、耐熱性が良く、加工がしやすい金属です。ﾓﾈﾙﾒﾀﾙ ( Ni 65～70% +
Cu 26～30% + Fe , Mn , S 等含む) や超電導転移点以下で熱伝導度の低い超伝導金
属、 Nb , Pb , Ta があります。Ni 3% の Cu - Ni 合金は非磁性材料として使われ、
帯磁率はほぼゼロで温度変化も少ないものです。熱伝導性の良いものとしては、焼
き鈍しをした銅、高純度金属としての金、銀は良く用いられます。
非金属材料で造られているもので熱伝導性が小さく、加工性の良いものはﾊﾟｲﾚｯｸｽ
等の硼珪酸ｶﾞﾗｽが良く使われています。熱伝導率は金属よりも1桁小さく、透明であ
りながら安価で、JISの硬質1級及び2級の規格で規定されています。
電気絶縁体としてｴｷﾎﾟｼ樹脂（ﾋﾞｽﾌｪﾉｰﾙA とｴﾋﾟｸﾛﾛﾋﾄﾞﾘﾝとして結合）、形状加工
の容易なﾌﾟﾗｽﾁｯｸﾌｫｰﾑ（発泡樹脂）、断熱用としてﾊﾟｰﾗｲﾄ等があります。
ｸﾗｲｵｽﾀｯﾄや真空・低温・液化窒素・液化ﾍﾘｳﾑのご用意まで
川口液化ケミカル株式会社へご連絡ください。
TEL 050-8881-7393
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉川口市のお天気は？
2010年11月29日 月曜日
天気 はれ
ボンベ庫の温度 朝8℃、昼10℃、夜10℃
です。
「高く固い"壁"と、それにぶつかると割れてしまう"卵"があるとき、
僕はいつも卵のそばにいる」
村上さんは、エルサレム賞（イスラエルの文学賞）の受賞式で
このようなお話をされました。
壁とは、この世を支配しているシステムのこと。
愛とまごころを無くし、力だけが暴走しはじめた
現代のシステムと言い換えてもよいかもしれません。
村上春樹さんは、演説の最後にこう締めくくっておられました。
「僕たちは、それぞれ、いまここに実態のある魂を持っています。
システムはそれを持っていません。
僕たちはシステムが僕たちを司ることを許してはなりません。
僕たちはシステムがひとり歩きすることを許してはなりません。
システムが僕たちを作ったわけではない。僕たちがシステムを作ったのです。」
by との
ｽﾃﾝﾚｽとｶﾞﾗｽ製ｸﾗｲｵｽﾀｯﾄについて
2010年11月28日 17:43
低温実験用ｸﾗｲｵｽﾀｯﾄには金属材料と非金属材料の２種類が使用されます。
金属製では、電磁石の極間隙間を小さくするほど強い磁界が得られます
ので、広くても5cmが限界です。電磁石を用いた磁場中の測定は、金属製
ｸﾗｲｵｽﾀｯﾄが良く使われます。電磁石の極間隙間に入る細い部分でｶﾞﾗｽ製で
は片側4枚ですが、金属製は片側3枚で済みます。瓶の肉厚がｶﾞﾗｽの場合は
1.5～2mmですが、金属製は0.5mmと薄くなり精密に製作することが可能で
す。金属ﾃﾞｭﾜｰの片側3枚の真ん中の壁は銅管で出来ており、銅管の上の方
の太い部分は液体窒素で冷やされます。液体ﾍﾘｳﾑ、液体窒素を溜める内側
はｽﾃﾝﾚｽ製を使用します。

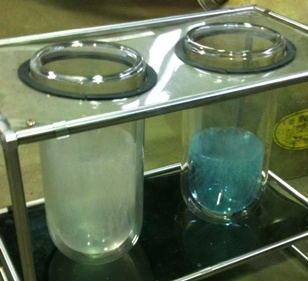

ｶﾞﾗｽ製では一重のﾃﾞｭﾜｰ瓶で、液体水素、液体ﾍﾘｳﾑは二重のﾃﾞｭﾜｰ瓶が用い
られています。液体水素、液体ﾍﾘｳﾑの外側には液体窒素を入れ、内側のﾃﾞｭﾜｰ
の瓶からの放射を防止しています。ｶﾞﾗｽは安価で熱伝導率が小さく、移充填
の損失は少ないのですが、壊れやすく、ﾍﾘｳﾑｶﾞｽ自体がｶﾞﾗｽを透過するため
十数回の液体ﾍﾘｳﾑ実験を行った際、液体ﾍﾘｳﾑの蒸発が激しくなり、真空排気
（真空引き）をしなければならなくなります。
ﾊﾟｲﾚｯｸｽｶﾞﾗｽ(Pyrex)は、1915年 Corning Glass Works で開発されました。
硼珪酸ｶﾞﾗｽの商品名で、SiO2 80% + B2O3 12% + 他 Na2O･K2O は少なく
耐熱衝撃性、耐摩耗性があり、膨張係数が小さいために低温でよく使用され
ております。ﾊﾟｲﾚｯｸｽは、内圧差1気圧、厚さ1mmで1cm2当たり 4x10 -12
cc/min の透過があります。ｶﾞﾗｽを通るﾍﾘｳﾑｶﾞｽの透過の割合は、温度が低いと
非常に小さく、ﾍﾘｳﾑｶﾞｽ実験が終わると、周りの液体窒素が蒸発しないうちに
中に残っている液体ﾍﾘｳﾑを強制的に蒸発させ、乾燥窒素ｶﾞｽと置換しておくと
長期間の使用が可能になるのです。
LHe,LN2 用ｸﾗｲｵｽﾀｯﾄのことなら
川口液化ケミカル株式会社まで
ご相談下さい。
TEL 050-8881-7393
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日のさいたま市のお天気は？
2010年11月28日 日曜日
天気 はれ
気温 15℃（PM6:00)
です。
NHK龍馬伝が最終回ですね。
1時間30分のﾜｲﾄﾞ版になっているようです。
我が家では早めに夕食を終わらせて、ｽﾀﾝﾊﾞｲ完了です。
ｂｙ との
クライオスタットの設計と製作
2010年11月27日 21:28
クライオスタット（Cryostat）は、Cryogenic Thermostat の略で、低温恒温
装置で、実験用デュワー内にある実験装置を含めていいます。
実験用デュワーは魔法瓶のことで、真空にした二重の壁を持つ容器で一般的
にガラスまたはステンレスで製作されています。低温になると、あらゆるもの
の比熱が小さくなるのでわずかの熱侵入でも温度上昇の誘因となるためクライ
オスタットを製作する場合には外部からの熱侵入をいかに少なくするかが重要
になります。
クライオスタットに液体ヘリウムを入れて測定試料をその中に浸漬して、大気
圧下にしておくと、クライオスタット内はヘリウムの沸点 4.2K を保持します。
もしもこの時に液面と平衡している蒸発ガス圧力を真空ポンプで減圧すると沸点
が下がり液温が変化してきます。減圧して温度を変える方法は、使用している
寒剤の大気圧沸点から三重点までになります。加圧して沸点を上げることは可能
ですが、クライオスタットでは外部からの熱侵入を少なくするために肉薄の材料
を使って製作されますので、耐圧強度は弱いもので、加圧しても沸点の上昇はわ
ずかのため加圧は1気圧程度までが限界です。
真空減圧の効果などを利用してクライオスタット内の温度範囲を作ることがで
きます。特に水素温度 22K からヘリウム 4 温度の 1K までを極低温(Very Low
Temperature) といいます。また 1K 以下の温度を超低温 (Ultra Low Temperature)
と呼びます。寒剤と試料を接触させて冷却するやり方だけで実現し難い温度(22～
62K) を中間温度 (Intermediate Temperture) といいます。
クライオスタット、液体ﾍﾘｳﾑ・液体窒素用の製作機器、実験装置など
川口液化ケミカル株式会社までご連絡ください。
TEL 050-8881-7393
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日のさいたま市のお天気は？
2010年11月27日 土曜日
天気 はれ
気温 14℃(PM10:00)
です。
大学受験塾 ﾐｽﾀｰｽﾃｯﾌﾟｱｯﾌﾟ
専任講師 柏村真至（かしむらまさし）氏 ブログより
大学入試は、頭の良さを競うものじゃない。
根性があるかどうかを試すものだ。
根性さえあれば、あとは秘密のスイッチを押すだけで、キミの能力は全開する。
秘密のスイッチとは何か？
――― 自分を〝限界状況〟に追い込むことだ。
"そこ"から逃げない。
"そこ"で言い訳しない。
"そこ"を乗り越えたとき。
キミの才能は、天から降ってくる。
学校にも父親にも見離された少年は"限界状況"を乗り越えて、天才発明家になった。
国を追われたチェリストは"限界状況"を乗り越えて、天才芸術家になった。
大学受験に失敗した無国籍の青年は"限界状況"を乗り越えて、天才科学者になった。
もしも、キミが夢を持って、それを本気で叶えるために行動すれば、
逆境【ぎゃっきょう】（＝思うようにならない運命）がやってくるだろう。
逆境【ぎゃっきょう】に、努力して打ち勝てば、さらなる試練【しれん】
（＝本気【ほんき】の程度をためされる苦しみ）が襲ってくる。
試練【しれん】を乗り越えようとするとき、いよいよ"限界状況"がおとずれる。
そのとき、キミの、秘密のスイッチが入る。
キミは、天才になれる。
ｂｙ との
液体窒素と液体酸素
2010年11月 1日 23:25
Q1,ガス（気体）に色が付いているものを御存じでしょうか？
例えば塩素（Cl2）は黄色です。
二酸化窒素（NO2）は赤褐色と言われております。
※ちなみに見たことありませんので・・・。
Q2,液化ガス（液体）にも、色が付いているものがありますがご存知ですか？
液化酸素（LO2）は、水色です。
※見たことありますか？
お見せしましょう！
左：液体窒素
右：液体酸素
※共にｶﾞﾗｽ製真空二重槽の容器に入れてあります。
青いですね！
さて、写真だと見難いのですが、液化ガスですので常温とは200℃近い温度差
がありますので常に沸騰しております。
えっ！！
見たことないですか？
それでは、沸騰している液化窒素、液化酸素の映像をご覧下さい。
ガラス容器の中のLN2,LO2
※映像はPCにQuick Time Playerがｲﾝｽﾄｰﾙされていれば ご覧になれます。
ビアガーデンのジョッキの中のビールのように泡が下から上に上がっていますね。
これは、どんどんと気化して液化窒素は窒素ガスが、液化酸素は酸素ガス
が容器の下の方から発生しているのです。
※生ビールの泡は、ソーダですので炭酸ガス（CO2）です。
更に一歩進んで、実験の様子をご覧ください。
酸素は支燃性ガスで可燃物が燃えるのを助ける働きがあります。
窒素は、不燃性ガスですので、可燃物に火が付いていても支燃性ガスが
無いので鎮火してしまいます。
その様子を、御線香の火をつけた状態で、液体窒素と液体酸素の容器の上に
翳してみるとどうなるか見てみましょう！
液体窒素と液体酸素に線香を近づけると？（Video）
水色の酸素の容器の上には酸素ガスが出ていますので、空気中よりも物が
燃えやすい環境にあります。燃えやすいどころか、猛烈に発光しています。
万が一ですが、大量の液体酸素があるような場所でたばこを吸ったらどうなるか？
賢明な皆さんでしたら、その結果は、火を見るより明らかですね。
だからガスを使用している付近は「火気厳禁」なんですよ！
ご注意ください。
液体酸素、液体窒素、液化ガス専用容器、液化ガス機器
液体窒素配管、液体窒素自動供給装置、液体窒素製造装置まで
川口液化ケミカル株式会社までご相談下さい。
TEL ０５０－８８８１－７３９３
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉川口のお天気は？
11月1日 月曜日
天気 くもり後はれ
ボンベ庫の温度 朝14℃、昼16℃、夜16℃
です。
ﾒﾄﾞﾍﾞｰｼﾞｪﾌ大統領が、いきなり北方領土の国後島を
歴代幹部初の訪問をしたそうです。
尖閣諸島での中国との衝突で大騒ぎのすぐ後のことですので
日本国外務省のお仕事ぶりが問われそうですね。
ｂｙ との
LN2冷熱発生装置
2010年9月 8日 20:33
※本日は、「排ｶﾞｽ処理」の投稿日ですが、私、編集者の不手際により
お休みさせていただきます。次回を乞うご期待ください！
液体窒素の冷熱を利用して、-100℃以下の冷たい空気を発生させ
お肌の美容や整形外科の腫れ痛みの緩和、スポーツ後のアイシング
にも応用可能です。
※低温実験や低温耐久テストなど試験用設備も製作可能です。
美容ｻﾛﾝでのお肌への施術の様子
液体窒素を冷熱源として低温ガスを発生させる装置は、さまざまあります
が、安価でメンテナンスも容易な極低温噴射装置（極低温ガス発生装置）を
ご紹介いたします。

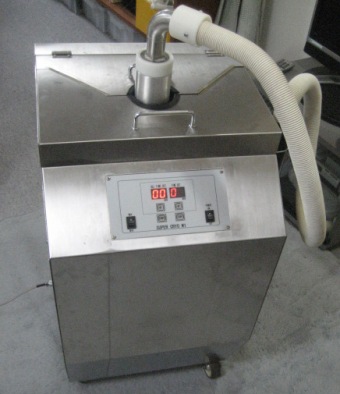

極低温ガス発生装置外観 定価 2,500,000円
液体窒素のｵｰﾌﾟﾝﾃﾞｭﾜｰ内で窒素ガスを強制的に発生させ装置上部の吐出部
からフレキホースを伝い末端のノズルより極低温ガスを噴射させます。
加圧式液体窒素容器を使用していないので電磁弁など高圧制御機器が無いため
低温ガス特有の霜付き、結露などが原因による故障が極めて少ない構造です。
構成部品が少ないので、消耗品（フレキホース・温度センサー）などユニット交換に
よりほとんどの復旧作業がお客様ご自身で、尚且つ短時間で済みます。
装置の取扱いも美容サロンの女性従業員さんが準備できるほど簡単です。
１、液体窒素容器に液体窒素専門業者に依頼し、充填（補充）します。
２、装置筐体に液体窒素容器をセットします。
（液体窒素２０Lの入った容器の重さは、約25kgです）
３、液体窒素容器に、測温・加熱ﾕﾆｯﾄを挿入し、固定ﾅｯﾄを手で締付けます。
４、装置上部の極低温ガス吐出口にノズル＋フレキホースを取り付けたら組立
完了です！
５、装置正面の制御部スイッチの電源投入し、噴射時間を設定して２～３分程度
で冷熱が連続的に噴射します。
６、設定時間になると自動で極低温ガスの噴射が終了し、待機状態となり終了です。
日本全国５０店舗近くの美容サロンでご利用いただいている汎用機です。
ご希望によりデモンストレーション可能です。
※製造ﾒｰｶｰのﾃﾞﾓﾝｽﾄﾚｰｼｮﾝﾙｰﾑでご覧になれます。
液体窒素のご用命、液体窒素を利用しての極低温ｶﾞｽ噴射装置（低温ｶﾞｽ発生装置）
のご相談や液体窒素機器オリジナル実験装置の設計、製作、改造・改修など
川口液化ケミカル株式会社までご連絡ください。
TEL ０５０－８８８１－７３９３
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉川口市のお天気は？
９月８日 水曜日
天気 曇りのち雷雨
ボンベ庫の温度 朝27℃、昼25℃、夜23℃
です。
※雨で電車のダイヤが崩れましたけど、涼しかったですね～ェ
「一番大事なものって何？」
頭ではわかっていても、日々の営みの中で、順序が狂いだす。
思い込みや、好き嫌いや、損得や、勝ち負けを、反射的に優先してしまうから。
不器用でもいいから、その順序を守りきったとき、想いもよらぬご加護がある。
（ﾐｽﾀｰｽﾃｯﾌﾟｱｯﾌﾟ 北極流ﾒｯｾｰｼﾞより）
ｂｙ との
低温および高温の温度調節機器
2010年8月31日 19:23
液化窒素や電気式冷凍機の低温から排熱やヒーター加熱した温度
コントロールをチラ―・ヒートエクスチェンジャー・熱交換ユニット
などで様々な条件から最適な設定温度に調節する装置等をご提案致し
ます。
ﾁﾗｰ及びﾋｰﾄｴｸｽﾁｪﾝｼﾞｬｰ
半導体ﾌﾟﾛｾｽ装置の処理部を温調冷却 (+70℃～-200℃）するﾕﾆｯﾄです。
液冷媒は純水から各種フッ素系液媒体まで、フロン規制の他、各種規制
を考慮し、省エネ、小型化、能力優先など目的を絞ったアレンジメント
が可能です。
ﾁｬﾝﾊﾞｰ冷却用・ｺｰﾙﾄﾞﾄﾗｯﾌﾟ用冷却ﾕﾆｯﾄ（上段：蒸着装置用冷却ﾕﾆｯﾄ）
特殊冷凍機（下段：研磨用ｽﾗﾘｰ液を冷却するﾕﾆｯﾄ）
循環液を使うチラーやヒートエクスチェンジとは別に、冷媒で直接チャ
ンバーを冷却し、ポンプのオイルミストや水分を吸着させ、真空度を上
げる用途としてのユニットも製作可能です。
また、各種ケミカル、各種ガスの冷却装置もご相談ください。
熱交換ﾕﾆｯﾄ・温調制御装置
液体や気体の熱交換ユニットや、半導体プロセスなどで400℃になった
排ガスを40℃以下の安全な温度に冷却するユニットなど製作可能です。
更には、真空チャンバー内の結露を防ぐために一定温度の温水を循環さ
せるユニットなどございます。
装置の設置工事・配線工事、ガスや冷却水の配管工事・特殊配管製作まで
川口液化ケミカル株式会社までご連絡下さい。
ＴＥＬ ０５０－８８８１－７３９３
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉県川口市のお天気は？
8月31日 火曜日
天気 はれ
ボンベ庫の温度 朝30℃、昼37℃、夜35℃
です。
暑いです！
暑いですけど、ここ数日、朝と夕に微かに、涼しさを感じさせます。
伊豆の海岸沿いに住む友人は、毎日夕方の海に入って涼んでいるのですが
先週辺りから海水温が冷えてきて、午後5時に入ると身体が凍えるのだ
そうです。
秋が来ますよ、秋が！
ｂｙ との
液体窒素超低温療法
2010年8月30日 20:32
液体窒素の低温を利用して医療や美容の用途にも利用されております。
血流改善、鎮痛、消炎作用、新陳代謝促進
浮腫、水腫の抑制作用、局所麻酔効果などなど・・・
液体窒素を利用した超低温治療法は、-140℃ ～ -180℃ の合成空気
を患部に吹き付ける療法です。患部は低温刺激により、一時血管が収縮
し血行量が減り、続いて反応性血管拡張（リバウンド）が起こり、血流改善
による発痛物質の除去を促進し、鎮痛効果に繋がります。また、充血のた
めの組織温度が上昇し、温熱効果が長時間持続します。

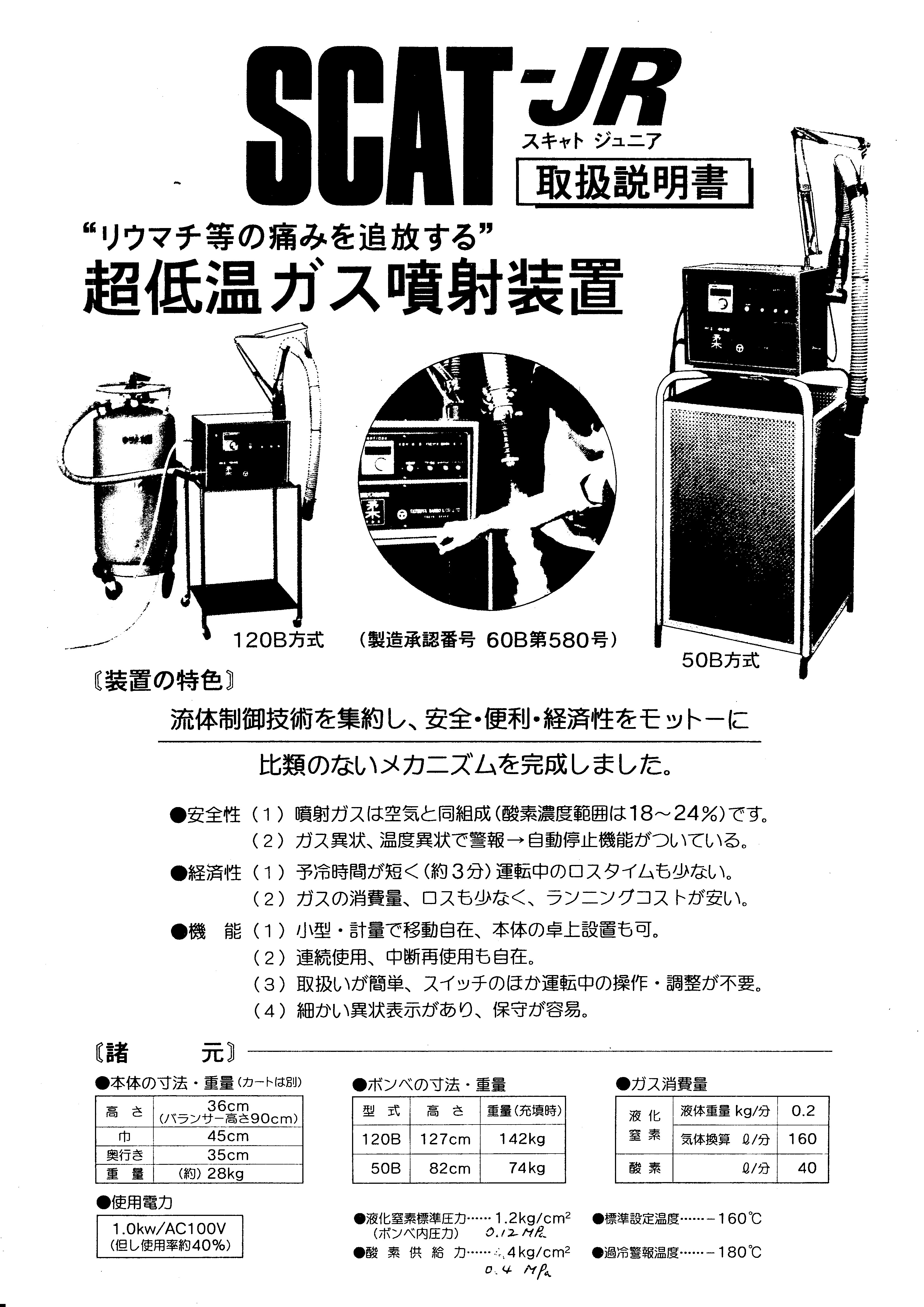

（大和酸器 ｽｷｬｯﾄｼﾞｭﾆｱ取扱説明書より）
他にも美容の世界で極低温空気を利用した「美容・健康法」があります。
冷やすことで自ら暖まろうとする生体防御反応を利用した代謝促進法で
健康増進、疲労の解消、美肌、プロポーションメイクにと幅広い用途に使われています。
・スポーツ：脂肪燃焼、筋トルクの上昇、オーバーユースによるホテリ解消
・美容：血行促進による育毛、美髪、脱毛後のクーリング、ヘア/フリーズパックなど
液体窒素の購入や液体窒素用容器・ガス機器、液体窒素配管工事のご相談のことなら
川口液化ケミカル株式会社まで、ご用命ください。
ＴＥＬ ０５０－８８８１－７３９３
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉川口のお天気は？
8月30日 月曜日
天気 はれ
ボンベ庫の温度 朝30℃、昼35℃、夜34℃
です。
強磁場実験用ｸﾗｲｵｽﾀｯﾄ
2010年8月19日 19:01
液体窒素など低温状態で様々な試験を行うクライオスタットのご用命は
川口液化ケミカル株式会社まで、ご相談ください。
TEL 050-8881-7393
廉価版 強磁場試験用ｸﾗｲｵｽﾀｯﾄ
低予算のアカデミックプライス仕様クライオスタットから、スペシャル仕様トップグレード
のクライオスタットまで、ご要望に応じて設計、製作、改造、改修、メンテナンスを行い
ます。
ﾏｸﾞﾈｯﾄに挟まれたｸﾗｲｵｽﾀｯﾄ
液体ヘリウム温度から液体窒素を使用しての試験体温度コントロールが可能です。
ｻﾝﾌﾟﾙﾎﾙﾀﾞｰ及び加熱・冷却温調機構 （設定温度精度：±0.1℃以下）
既存のサンプルステージを改造し、低温仕様に改造したり、さまざまな試料をホルダー
に収納するための改造まで対応いたします。
液体窒素を挿入したｸﾗｲｵｽﾀｯﾄ -196℃～+30℃ PID温調ｺﾝﾄﾛｰﾙﾕﾆｯﾄ
LHe,LN2仕様 or 冷凍機仕様のクライオスタットまで
川口液化ケミカル株式会社へご連絡ください。
TEL ０５０－８８８１－７３９３
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉県川口市のお天気は？
8月19日 木曜日
天気 はれ
ボンベ庫の温度 朝27℃、昼31℃、夜30℃
です。
今日の朝一番、「ここは避暑地の軽井沢？」とでも思えるほどの
涼しさでした。
決して気温が低いわけでなく、もともと天気が悪いとこのような
陽気だったのでしょうが、ほんとに過ごしやすく助かりましたね！
ｂｙ との
可搬式超低温容器 LGC:Liquid Gas Container
2010年7月 8日 20:50
高圧ガスボンベは内容量が７ｍ3ですが、液化ガスを
気化して使用できるLGC容器ならば１０７ｍ3（窒素換算値）にもなります。
単純計算で・・・
107m3(LGCガス内容量） ÷ 7m3（47L容器内容量） = 15.2857143
47L容器（7m3 or 7000L）約１５本以上のガスが入っています。
ガスの交換頻度も少なくて済みますし、何よりガスボンベでのガス単価より
も安価です。
ただし、コールドエバポレーターのよう貯槽（CEタンク）よりも小型（内容積
１７５L）で単位液量当たりの侵入熱量が大きいので容器内圧が上昇しや
すいのですがやむを得ません。容器の構造は、熱侵入量が少なくなるよう
スーパーインシュレーション（多層真空断熱）を巻いた上、真空度1.3 x 10 -4Pa
で真空断熱されています。
容器上部には 「上部充填弁」「液体取出弁」「放出弁」「保圧弁」の４つの
バルブがありますので、用途に応じ開閉の操作を行ないます。
主な用途は・・・
「上部充填弁」
容器上部より液化ガスを充填する際に使用します。ガス充填工場で空の
容器に液化ガスを充填する際に使用しますので、お客様の消費事業所な
どではバルブを開ける必要はありません。
「液体取出弁」（下部充填弁）
容器の下部より液化ガスを充填するときに使用する場合と、ガスを消費す
る際、このバルブを開けると容器内圧に押し出されて液化ガスが容器外に
噴き出します。
※-196℃の液体窒素に直接触れることになりますので注意してください。
「放出弁」
液化ガスの充填時に圧力が上昇し過ぎることのないようガスを放出するた
めに使用します。また、消費する現場でも容器内圧が上昇しすぎるときたと
きに圧力を下げるために圧力逃がし弁として利用します。この放出弁を開
放して、その末端にリリーフ弁（圧力調整弁）を接続すると容器内圧を一定
に使用できます。
「保圧弁」
ガスの使用量が多くLGC+蒸発器などでどんどん液化ガスを消費する場合
などの液化ガス使用時に開きます。バルブを開くと容器の外槽内側真空部
に組み込まれている保圧コイル管に液化窒素が流入し、液が気体に変化し
内槽上部に戻されると内圧が設定圧力まで上昇します。消費量が少ない場
合に保圧弁を働かせると容器内圧が不必要に上昇し、容器内の圧力が限界
まで上がり過ぎ、内槽安全弁によりガスが放出（捨てられる）ことになります
ので、消費するガスの量によって「開」にしたり「閉」にしたりする管理が必要
になるバルブです。
お盆休みなどの長期間使用しない場合には・・・
容器の内圧が 1.37 MPa (14 kg/cm2) 以上に上昇している場合には、放出弁
を開けて容器内圧を下げましょう。炭酸ガスの場合には、圧力を下げ過ぎて
0.42 MPa (4.3 kg/cm2) 以下になるとドライアイスになってしまいますので
注意しましょう。内槽安全弁やリリーフ弁（エコノマイザー弁）などは、金属の
バネ式のため超低温の液化ガスに冷やされて動作が鈍くなりバネが戻らずに
容器内圧が放出され続けることも稀にありますのであわせてご注意ください。
LGC or ELF（可搬式超低温容器）でのガスのご依頼や液化ガス供給設備
蒸発器、液化窒素配管工事、液化アルゴン配管工事、液化酸素配管工事
液化炭酸配管工事、真空二重断熱配管工事のご相談、設計、施工など
川口液化ケミカル株式会社までご連絡ください。
TEL ０５０－８８８１－７３９３
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉川口のお天気は？
７月８日 木曜日
天気 はれ
ボンベ庫の温度 朝25℃、昼32℃、夜31℃
です。
W杯ネタで恐縮ですが・・・
ドイツにいる凄腕の占い師タコのパウル君（真ダコ・２歳）は
昨日の準決勝ドイツ対スペイン戦を見事 ０－１でスペイン勝利と
当てました！
絶好調のドイツが優勢かと思っていたのですが・・・。
国旗のついたプラスティックケース（エサ入り）を2つ用意すると
パウル君は「勝利する！」と確信したケースの方にニョロニョロと
入って、エサを食べるという方法です。
この実にシンプルな占い方法で、ほか4試合を的中させたというから凄い話です。
ｂｙ との
可搬式超低温容器 LGC:Liquid Gas Container
液体窒素用ﾌﾚｷﾎｰｽ・接続継手・溶接配管製作品
2010年6月10日 18:14
-196℃ の低温である液体窒素は、容器から配管、配管から機械・装置へ
と接続する部品・材料は限られたものを使用します。

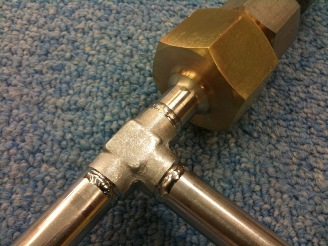

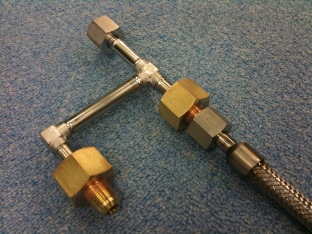

液体窒素容器継手 3/4-16UNF ｵｽ x ﾒｽ 分岐配管
液体窒素配管 + ﾌﾚｷｼﾌﾞﾙﾎｰｽ
液体窒素配管 「着」 「脱」 3/4-16UNF 「ﾒｽ」 「ｵｽ」
接続継手溶接・ロー付加工製作品
液体窒素・液体窒素容器・液体窒素用ﾌﾚｷﾎｰｽ・液体窒素配管
液体窒素容器用変換継手、液体窒素用真空二重配管、液体窒素配管など
川口液化ケミカル株式会社までご相談下さい。
TEL ０５０－８８８１－７３９３
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉川口のお天気は？
6月10日 木曜日
天気 はれ
ﾎﾞﾝﾍﾞ庫の温度 朝21℃、昼28℃、夜27℃
です。
旧暦10年4月25日（新暦の今日）
「漏刻を新しき台に置く。
初めて候時を打つ。」
日本書紀 天智天皇の項より
1920年（大正9年）時の記念日が制定されました。
by との
液体窒素用ｽﾃﾝﾚｽ製ｵｰﾌﾟﾝﾃﾞｭﾜｰ瓶
2010年5月13日 19:23
実験用や試料の冷却用に、ちょっと液体窒素を取り出して使う
液化ガス専用容器がステンレス製デュワー瓶「サーモカットＤ」
です。
サーモカットＤは、低温断熱技術をもとに開発したオールステンレス製
の真空断熱式デュワー瓶です。耐久性があり、優れた断熱性能で、低温
用としてはもとより、オイルバスなどの高温用としてもお使いただけま
す。
主な用途例
・理化学実験用（トラップ、冷却点用、恒温槽、オイルバス、
ウォーターバスなど）
・液化酸素、液化窒素などの低温液化ガスの貯蔵、運搬
・冷凍、冷却物品の貯蔵、運搬及び各種低温実験槽
・高温物体の保温貯蔵、運搬
・医療、医学研究用での顕微鏡検体、臓器などの保存
・簡易冷蔵庫（冷凍庫）として

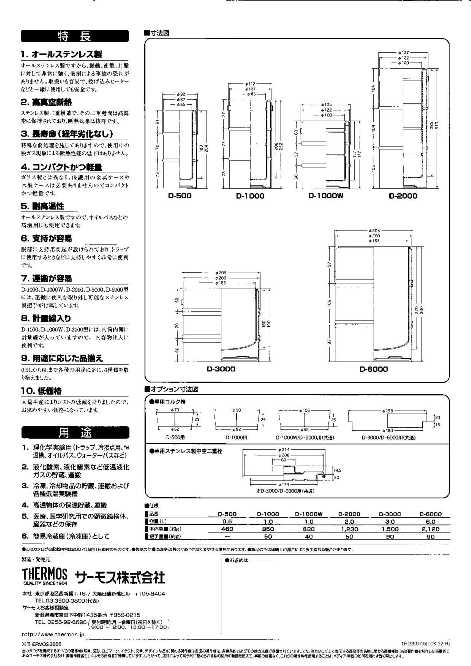

仕様 / 寸法
型式：ｻｰﾓｶｯﾄD-500
外径φ92 x 内径φ65 x 外槽高さ204 x 内槽深さ180(mm)
容量 0.5L 本体重量 460g
型式：ｻｰﾓｶｯﾄD-1000
外径φ112 x 内径φ85 x 外槽高さ232 x 内槽深さ206(mm)
容量 1.0L 本体重量 850g
型式：ｻｰﾓｶｯﾄD-1000W
外径φ125 x 内径φ100 x 外槽高さ177 x 内槽深さ157(mm)
容量 1.0L 本体重量 630g
型式：ｻｰﾓｶｯﾄD-2000
外径φ127 x 内径φ100 x 外槽高さ313 x 内槽深さ285(mm)
容量 2.0L 本体重量 1,230g
型式：ｻｰﾓｶｯﾄD-3000
外径φ203 x 内径φ185 x 外槽高さ190 x 内槽深さ160(mm)
容量 3.0L 本体重量 1,500g
型式：ｻｰﾓｶｯﾄD-6000
外径φ203 x 内径φ185 x 外槽高さ300 x 内槽深さ270(mm)
容量 6.0L 本体重量 2,120g
ｵｰﾙｽﾃﾝﾚｽ製ですから、振動、衝撃、打撃に対して強く、破損による事故の
恐れがありません。取扱いも容易で、投げ込みヒーターなどと一緒にしても
安全です。ステンレス製二重構造で、その二重壁間は高真空に保持されてお
り、断熱効果は抜群です。特殊な前処理を施してありますので、使用中の脱
ガス現象による断熱性能の低下はありません。ガラス製とは異なり、保護用
の金属ケースや木製ケースは必要ありませんのでコンパクトかつ軽量です。
オールステンレス製ですので、オイルバスなどの高温用にも使用できます。
胴部に支持用突起が設けられており、トラップに使用するときなどに支持し
やすく非常に便利です。D-1000,D-1000W,D-2000型には、内筒内側に計量
線が入っていますので、内容物注入に便利です。0.5Lから6Lまで各種用途に
応じて６種類ございます。
液体窒素用ｵｰﾌﾟﾝﾃﾞｭﾜｰ「サーモカットＤ」のご用命は
川口液化ケミカル株式会社までご連絡下さい。
TEL 050-8881-7393
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉川口のお天気は？
５月１３日 木曜日
天気 はれ
ボンベ庫の温度 朝15℃、昼21℃、夜18℃
です。
「今日はなんかヤル気がでないので、気分転換します」
そんな風に思う日はありませんか？
たしかに、イヤイヤやる勉強は身につきません。
勉強とは自主的にやるものです。
では、ヤル気がないときは勉強しなくても良いのか？
そんな方に質問します。
入試本番ヤル気がなかったらどうしますか？
入試本番体調が悪かったらどうしますか？
どんなことが起こっても、
きっと入試本番なら試験に集中しようとするはずです。
「入試本番までに、しっかりとメンタリティーを鍛えておきます。」
そんな答えはNGです。
ヤル気がでない時に勉強するから、メンタリティーが鍛えられます。
体調が悪い日に少しでも勉強に向かう姿勢がメンタリティーを鍛えます。
苦しいことから逃げていては、
メンタリティーは鍛えられませんし、
あっという間に入試が来てしまいます。
「苦しみから逃げることで弱くなる」
「苦しみと向きあうことで強くなる」
大学受験塾ミスターステップアップ カシムラマサシ氏ブログより
ｂｙ との
液体窒素容器
2010年3月14日 23:16
液体窒素を入れておく容器は、低温の物性からただの容器に入れておくことは
できません。真空層または断熱層のある容器か、多孔質の断熱効率の高い容器
が必要となります。
５０Lサイズまでは、汎用容器でも多く存在しますが、それ以上の液体窒素用容器
はなかなかありません。
容量 １６５L 液体窒素容器
この写真の容器は、開放容器ではかなり大きなものです。後ろ手に汎用ﾎﾞﾝﾍﾞ ７m3
= 7000L = 47L容器が見えますが、比較しても大きなことを実感されると思います。
低温実験で多くの試料を低温保存する場合や、液体窒素の仮の保存容器としてご利
用いただく場合などいかがかと思います。
１０Lの少量液体窒素のご用命から、２０〜１００Lのまとまった単位でのご用意、更には
大型容器でまとめて数百リットルの液体窒素までご用意致します。
※ﾚﾝﾀﾙ容器には限りがございます。必ずしもご希望日にご用意できないこともあります。
液体窒素に関することなら
川口液化ケミカル株式会社まで、どうぞご相談ください。
TEL ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
３月１４日 日曜日
天気 はれ
気温 ９℃（PM11:00）
です。
朝からよく晴れて気持ちの良い天気でした。
この週末、天気が悪くなる予報でしたが外れたおかげで
２日間とも屋外でのレジャーなどで高速道路も渋滞したようです。
あと少しで４月です。
進学され新しい生活のはじまる学生さんから、社会人１年目になる
新人くんまで、不安と希望でいっぱいでしょうね！
さあ、がんばれ！
ｂｙ との
液体窒素用バルブ
2010年3月 4日 19:09
液体窒素 -196℃に耐えうるバルブは、限られたものしか使用できません。
LN2など液化ガス専用の「液体窒素用玉形弁・差込溶接形 長軸玉形弁」
を例にご紹介致します。
液体窒素用長軸玉形弁（液体窒素用手動バルブ）
写真の液体窒素用手動バルブは、一般的なガス体の高圧ガス手動バルブと違いますが
その違いにお気づきでしょうか？
そうです！ バルブ本体と弁を開閉するハンドル部が離れてますよね。
これはバルブの回転する軸シールが低温に曝されることにより漏れたり
固まって動かなくなったりする可能性が出てくるのですが、そのOリング
などシール部分を−１９６℃が直に接触する低温部からできるだけ離す
ことで距離を稼ぎ熱影響が及ばないようしているのです。
CEタンク（コールドエバポレーター）下部の複数のバルブは、この玉形弁
を使用しています。LGC(ELF)などで開閉ハンドルが丸ごと雪ダルマに
なって、開閉が思うようにいかなかったりしないバルブなのです。
工業ガスに関する法律の高圧ガス保安法に該当する、液化ガスの設備には
強度計算、耐圧気密、ミルシートなどを取りそろえてKHK（高圧ｶﾞｽ保安協会）
の行う検査に合格するか、認定工場で定められた試験をクリアしたものを使用
する必要があります。
認定試験者試験等成績書
設計圧力、設計温度、規定最小肉厚、口径、機器製造番号、製造年月日
試験等実施年月日、材質、気密試験圧力、耐圧試験圧力、肉厚測定など
厳密に試験を行い、合格したものを使用して設備に利用できるのです。
「高圧ガス」に該当する液化窒素用バルブ、供給設備など
川口液化ケミカル株式会社までご相談ください。
TEL ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉川口のお天気は？
3月4日 木曜日
天気 曇りのち雨
ボンベ庫の温度 朝6℃、昼8℃、夜8℃
です。
小田真嘉さんの人生訓第三段です。
一言一言が、深いですよ！
すべてできたら神様かな？
ｂｙ との
3/4-16UNF継手（液体窒素用）
2010年2月11日 20:23
液体窒素配管継手にはフレアー継手（ユニファイ規格）が多く利用されています。
液体窒素用加圧容器 DLS-120B用3/4-16UNF継手
容器の中身が同じ液体窒素でも、容器の製造メーカーや切替配管部、配管施工
する業者様によっても継手の規格が異なる場合がありますので、規格を統一され
施工当日に問題にならないよう準備を進めることをお薦め致します。
液体窒素容器ｘ２本 手動バルブ切替用配管設備
実を申しますと、工事の当日継手が合わずに工事が完成せず、液体窒素が流せ
ずに大変な思いをしたことが、幾度となくあります。継手一個ないために高額装置
が予定日に稼働せず脂汗をかいたことがあるからこそのコメントです。
液体窒素配管や継手など残念なことならが在庫対応で直ぐ用意できるものばかり
ではありません。継手の規格によっては受注生産で約10日近く要するものも少なく
ないのです。
真鍮製ｵｽ側 UNF継手
材質も注意しないと金属同士相性が悪い場合もあります。
継手の規格、大きさ、材質、流れる流体、圧力、法令の規定か否かなど
確認されることが大事なことです。
液体窒素のご用命、ＬＮ２供給設備のご用意、既存設備の改造、改修、漏れ検査など
川口液化ケミカル株式会社まで、ご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
2月11日 木曜日（建国記念日）
天気 雨のち曇り、夜半になって雪
気温 3℃（PM8:30）
です。
東京マラソンが話題を呼んでいます。
抽選で当選したり落選したり、そのために猛練習したり
お祭り気分で楽勝の人がいたり悲喜こもごものようです。
いずれにせよ、健康のために走られる方は身体に気を付けて
無事に完走されますことを祈っております。
ｂｙ との
液体窒素用継手
2010年2月10日 17:38
−１９６℃の超低温状態の液化窒素ガスは、常温で使用している一般的な
ガス継手やバルブでは使用できないことが多いようです。常温と超低温では
金属の収縮がありますので漏れに繋がるためメタルタッチの継手が利用され
ます。
液化窒素用ＬＧＣ（ＥＬＦ）容器配管バルブ：通称ヘッダー
また、液化窒素が窒素ガスに気化すると約８００倍に容量が膨張しますので
安全弁などで圧力を逃がす機構を付けないと配管が圧力に耐え切れず破断
もしくは破裂し事故に繋がります。
液化窒素用手動バルブ
バルブの出入口や配管と繋ぐ継手部には溶接構造の継手であることが望まれ
ます。ネジにシールテープのネジ込み継手の場合、シールすることもありますが
漏れ出したら止まりません。シールテープを巻き直してやり直しが簡単に出来れ
ば良いのですが、恒久的な設備やインラインの配管部には適さない場合が多い
です。
液化窒素容器 ｘ 配管接続部 UNF6/19ｵｽ継手部
継手は、フレア継手のテーパー部でオスとメス同士を金属で接触させシールさせ
ます。また、溶接部はロー付けにより漏れのない構造にするのが望ましいです。
LN2,LO2,LAr,LHe など液化ガスのご注文や設備のご相談は
川口液化ケミカル株式会社までご連絡下さい。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉川口市のお天気は？
２月１０日 水曜日
天気 くもり
ボンベ庫の温度 朝４℃、昼９℃、夜７℃
です。
ハイチ地震の被害者につきハイチ政府は、死者が２３万人に達した
と明らかにしました。２００４年のスマトラ沖大地震・インド洋大津波に
並ぶ災害となりましたが、個人が既に埋葬されて政府が把握していない
ケースも多数あるようで、犠牲者数はさらに増える見込みで過去最大の
災害になる見込みです。
弊社でも先日、国境なき医師団を通じて募金させていただきました。
復興支援が一刻も早く進むことを願ってやみません。
ｂｙ との
低温配管
2010年2月 3日 21:19
液体窒素用超低温配管
−１９６℃の液体を送液するためには、低温に耐えうる配管で
断熱構造があり、常温（＋１５℃）に曝され気化したガスを放出
する安全機能を持ち、圧力にも耐えられる構造であることが求め
られます。
ちょっとした高圧や、ちょっとした高温、ちょっとした液体であれば
汎用の部材や配管材料、現地配管施行工事で事足りますが超低
温の世界ではなかなか難しいようです。
蒸発ロスに送液量の算出から、液体と気体の分離機構や気化を
抑制する機構または再液化する機能まで様々な技術が必要です。
液体ヘリウム、液体窒素、液体酸素、液体アルゴンなど移送するた
めの配管工事などご検討の際には、川口液化ケミカル株式会社ま
でご相談下さい。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
２月３日 水曜日
天気 はれ
ボンベ庫の温度 朝０℃、昼２℃、夜３℃
です。
中一日空けて、また積雪がありました。
さいたま市付近では、夜７時頃より雪が舞い始め
９時３０分過ぎには小降りになりましたが、自動車の
上には真っ白な雪が積もっています。
今日は節分です。
「一般には季節があらたまる時を節分といいますが
昔は十二月晦日に「鬼やらい」「厄払い」と称して
追儺の行事が行われていました。しかし、節分も
百鬼夜行する時と考えられ、同じ邪気を払うことか
ら、後に立春の前日に行うようになりました。
豆を使うのは、豆は魔目、魔滅に通じることから
豆を打ち鬼の目をつぶし、魔を滅するため。また、
鰯の頭を柊の枝に刺して門口に差し込む風習は、
悪魔が鰯の臭いを嫌い、寒中雪を消す陽木の柊を
とって悪魔払いをするという意味からです。
鬼は外、福は内と邪気を払い、幸せを願う節分の
行事は今日直盛んであり、当山でもご本尊様へお供
して御祈祷し、有縁の人々にお福分けし、観世音の
慈悲により今年も貴下一同無事にすごし、人々の
心の鬼でもある邪心もあわせて払われんことを祈願
いたす次第です。」
銚子犬吠埼 満願寺 「節分会について」説明文より
超大型 液体窒素保存容器
2009年12月23日 18:42
液体窒素を移送する容器では、１０Lタイプの小型のものが
多く流通しています。大きなものでもせいぜい５０Lタイプが最
大の大きさです。本日ご紹介する大型液体窒素容器は、なん
と１６５Lタイプです。
165L 液体窒素保存容器
トラックの大きさや歩行者と比較しても容器の大きさが際立って
います。最近の先端実験で保存する必要がある細胞などの試料
をキャニスターと呼ばれるラックに収納することで５００〜６００検体
を保存することが可能です。
大型液体窒素容器
液体窒素など液化ガス専用の保存容器や加圧タイプの可搬型容
器など、川口液化ケミカル株式会社までご相談ください。
TEL ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
12月23日 水曜日
天気 はれ
気温 11℃（PM6:00）
です。
浦和駅前ロータリーの赤いイルミネーションが綺麗です。
今日は温かかったですね。
液体窒素に色が付いた
2009年11月10日 19:10
液体窒素は無色透明な水のような液体です。ですが、−１９６℃という低温ゆえに
ほとんどのものが凍ってしまい溶け込むことはありません。
ところが先日、とある実験装置で立ち上げをしていて面白い現象を目の当たりにし
ました。液体窒素設備の結露や氷の成長防止に、水分はおよそ７ｐｐｍ程度しか含ま
れない炭酸ガスを封止用に利用していたときの出来事です。
液体窒素が、真っ白な液体に変化してしまったのです。
試験を行う担当者が、見たことも無い現象でゴミでも入ったか、洗浄工程に不備があり
洗浄剤か油でも混じって汚たかと青くなっていたのですが、そんなことはありえない状況
だったので、なぜ？という疑問が湧き起こりました。そこで実験を行ったのが以下のもの
です。
１、液体窒素 100ccを用意します。
パイレックスのビーカーに約１００ccの液体窒素を入れますと、当然ですが透明です。
床面が青いので底を通じて青く見えますね。気化した窒素ガスが白煙となりちょっと
白く見えますが、あくまで気体の白煙です。
２、炭酸ガスをビーカーの中の液体窒素に接触させて見ましょう。
炭酸ガス３０kg ボンベからSUS316L 1/8"チューブを通じ、液中に挿入してバブリング
させてみます。モクモクと白い煙が立ち上がり始め、ビーカーの周りが真っ白に霜付き
ました。
３、液体窒素が白く濁ったように色が付きました。
ビーカーの目盛りが赤字ですので、液に隠れたところが白くなっているのが解ります。
ビーカーを傾けてみても、やはり白い液体になって見えますね。
４、白くなった液体窒素を捨てて、再度新しい液体窒素を入れると、やはり透明です。
５、今度は液面近くから吹きかけるように炭酸ガスを流してみます。
バブリングさせたときよりも白煙は少ないようですが、ビーカーの外の霜付きの量が
多いようです。
６、やっぱり液体窒素に色が付き、白くなりましたね。
結論 ： 液体窒素に炭酸ガスを接触させると、液体窒素が白くなるようだ。
おそらくは、炭酸ガスが液体窒素温度に曝されてドライアイスが出来ているのではないかと
思われます。ガスを接触させているので粒状の細かなドライアイスの粉が混じって白く見えて
いるようです。液体窒素設備の結露対策や液の押し出しに使用する際に、炭酸ガスを使うと
トラブルになりかねません。必ず窒素ガスを利用されることをお勧め致します。
液体窒素のご注文、液体窒素を利用する機器、液体窒素専用容器、液体窒素液面センサー
液体窒素自動供給装置、液体窒素用電磁弁、液体窒素用真空二重配管など
川口液化ケミカル株式会社まで、どうぞご相談下さい。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉川口のお天気は？
１１月１０日火曜日
天気 はれ
ボンベ庫の温度 朝１４℃、昼１８℃、夜１９℃
です。
未来少年コナンというマンガがありました。
ここには太陽エネルギーという力が、世界を滅亡へと導き
その手助けとなった科学の力が儚いものであったと
最後に生き残った科学者博士が子供達に寂しく語ります。
マンガの物語の世界に限ったものであること願ってやみません。
電気式熱風発生機
2009年10月25日 19:04
低温実験などで急いで常温に戻したいときなど暖かい風を連続して
吹き付けて霜付きした部位を乾燥させたい機器のご紹介です。
美容院などの理容用ドライヤーでも短時間であれば対応できるのです
がＳＵＳ製の機器装置などを対象にする場合24時間出しっぱなしという
ことも良くなります。そうなるとドライヤーではちょっと難しいと言った場合
電気式熱風発生機はいかがでしょうか？
マルチドライヤ（電気式熱風発生機）
仕様
低格 ： 連続
絶縁 ： Ｅ種
周囲温度 ： −０℃〜＋４０℃
周囲湿度 ： −８５℃R.H.以下（非結露）
風雨に曝されない場所 ： 屋内
熱風温度検出センサー ：熱伝対（Ｋ種）
熱風温度は吐出口に取り付けたセンサーの位置で測定しました。
※送風機出力、風量、温度の数値はすべて実測で保証値です。
※最大消費電力（Ｗ）は、ヒーター容量＋送風機用量を合計した値です。
最小タイプ 仕様
電源 ： 単相１００Ｖ（100V15Aコンセントで使用可能）
ヒーター容量 ： １４００Ｗ
熱風温度調節範囲 ： 常温〜３５０℃（±１．０％FS・位相制御）
熱風吐出口の口径 ： φ５０mm（SUSﾊﾟｲﾌﾟ）
送風機
電動機の容量（最大出力） ： ０．１３／０．１６（Ａ）１２Ｗ
最大風量 ： １．０／１．２ｍ3／min
最高静圧 ： ０．１４／０．２１ｋＰａ
最大騒音 ： ４７／５０ｄＢ
吸入気体温度 ： 常温
風量調節方式 ： スライドシャッター（ダンパー）
吸入口ﾌｨﾙﾀｰ ： 標準装備
質量 ： ５．２ｋｇ
産業界での使用例
・イカ（刺身）の包装パック前の霜取り
・糖衣類の乾燥保温
・魚の干物しいたけの乾燥
・ベルト、糸の洗浄後の乾燥
・キャップシールの収縮
・鉄、ビニールパイプなどの内部乾燥
・ポンプ室の発電モーターなど配管の冬場の加熱
・シート、壁紙などの貼り付け乾燥、タイルの乾燥
・薄鋼板の加工前の局部加熱及び保温
・絶縁不良モーターの再利用
・自動車のシートやソファーの殺菌消毒
・印刷インクの乾燥
・タンク、ホッパー内の保温乾燥
・発泡スチロールの再生のための減容回収
・ＩＣの加熱、乾燥
などとなっております。
水分の無い雰囲気ｶﾞｽ用として、窒素ガスのご用意や供給設備の選定
窒素ガス配管工事のことなら川口液化ケミカル株式会社まで
どうぞご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
１０月２５日 日曜日
天気 雨のち曇り
気温 １４℃（PM11:00）
です。
何事も自然が一番のようです。
友人の子供さんがアトピーの治療薬を飲んでいましたが
季節の関係で飲まなかったそうです。
するとその子供さんは、成長期のせいもあるのでしょうが
ビックリするほど背が伸びたのだそうです。
実はその子は、背が小さくて気にしていたほどだったのです。
ちなみに両親ともども背が大きく、兄弟も大きかったのが
その子だけなんで？ と思っていたそうで・・・。
病気を治す薬ですが、果たして良いものやら何なのやら。
液体窒素のカクテルなど飲料水への利用について
2009年9月11日 13:39
最近、新聞やネットで飲食店のカクテルなどに液体窒素を入れて白煙が上がる
様子を楽しむ広告が掲載されています。利用方法を誤ると非常に危険なため業界
団体でも注意を促しております。次のようなことに気を付けていただき、軽い認識で
お使いになり事故にならないようご注意ください。
液体窒素をカクテル等飲料水に使用することの危険性について
１、液体窒素はマイナス１９６℃の超低温液体ですので、皮膚に付着した場合
凍傷の危険性があります。
２、液体窒素がガラスに直接触れると、ガラスが低温により脆くなり、破壊して
液体窒素が漏れることがあります。
３、液体窒素は室温で激しく蒸発して気化し、窒素ガスが発生します。換気の
悪い場所では窒素ガスが部屋に充満し、酸欠状態となり、めまい、おう吐
最悪の場合、死亡事故を起こします。
４、液体窒素は安全確保のため、その製造、貯蔵、運搬、消費について高圧ガス
保安法のものとに規制されております。液体窒素の取扱いには十分な知識を
持つ人でないと取扱いできないことになっております。
※液体窒素の物性や危険有害性に関して、化学物質等安全データーシートに
記載されている事項を十分に理解していただき、安全にご利用いただくよう
お願い致します。
資料提供 ： 全国高圧ガス溶材組合連合会
一般社団法人 日本産業・医療ガス協会
液体窒素に関するご相談、取扱いにかかわる法的な解釈など
川口液化ケミカル株式会社まで、どうぞご連絡下さい。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
９月１１日 金曜日
天気 はれ
ﾎﾞﾝﾍﾞ庫の温度 朝２３℃、昼２５℃、夕方２８℃
です。
国産ロケットＨ２Ｂが、今日の朝早く打ち上げに成功したようです。
長いこと失敗が続き信頼が揺らいでいた日本製のロケットが、これから
世界で活躍する姿が見られそうですね。
追伸
昨日、毎日更新している弊社ＨＰのブログ記事が掲載されませんでした。
お楽しみにいただいている皆さまには、たいへん迷惑をおかけ致しました。
ごめんさない。
プログラムの不備によりＵＰがなされていませんでした。
以後、注意致します。
この場をお借りし、お詫び申し上げます。
液体窒素レベルセンサー
2009年9月10日 20:23
液体窒素の残量管理は、-196℃に耐えられ計測できるセンサーを搭載した
液体窒素専用の液面センサーが必要です。
液体窒素レベルセンサー
AC100V,LN2 High,Low ２点計測,LED点灯式表示部付き
センサー部の長さや計測点数、出力信号付きなどオーダーメイドでお好みの
液体窒素レベルセンサーを製作致します。
川口液化ケミカル株式会社まで、どうぞご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉川口のお天気は？
９月１０日 木曜日
天気 くもり
ﾎﾞﾝﾍﾞ庫の温度 朝２３℃、昼２７℃、夜２６℃
です。
埼玉県内の川口市の小学校でも、新型インフルエンザが流行し
学級閉鎖が始まりました。
手洗い、うがい、生活習慣の改善など、気を付けていきましょう！
「液化ガス」にかかる処理設備について
2009年3月17日 19:28
「高圧ガス」 の 「液化ガス」 に関する定義は・・・。
高圧ガス保安法 第二条第一項第三号
（定義）
「常用の温度において圧力が０．２ MPa 以上となる液化ガスであって
現にその圧力が０．２ MPa 以上であるもの又は圧力が０．２ MPa と
なる場合の温度が三十五度以下である液化ガス」
となっています。
一般的には、液化窒素など容器や設備に封入された状態（液面が見えな
い）状態で０．２ MPa に満たない場合には、「高圧ガス」ではないものとして
考え易いのですが、ここで注意が必要です。
高圧ガス保安規則（一般則） 第二条第一項第十六項
（用語の定義）
「処理設備
圧縮、液化その他の方法でガスを処理することができる設備
であって、高圧ガスを製造するもの」
この解釈から、「液化ガス」にかかるガス設備が「高圧ガス」でなければ
適用除外の設備と考えると、それは「間違い」です。
弊社でも解釈の理解が浅かったのですが、「液化ガス」の定義に合致し
ないと思われる場合であっても、窒素ガスが液化したり、キセノンガスが
液化したりするガス設備の場合には、開口部の大きな開放容器（オープン
デュワー）の場合を除き、凝縮などの処理能力から「第二種製造設備」に
該当し、当該設備を設置する都道府県に届出を行い、法的に技術上の
基準に合致した状態で納入し稼動させる必要があります。
そうなると、「液化ガス」のどこからが「高圧ガス」なのかな？
まさか！ぜんぶ？？？
そんな疑問も生じますが、具体的案件が生じたときには地域を管轄する
地方自治体（生活環境課とか消防保安課など名称はいろいろあります）
に事前の相談をするのが適切なようです。
いずれにせよ「液化ガス」の取り扱い設備には、細心の注意が必要です。
高圧ガス保安法に関する、液化ガス設備、液化ガス供給設備
液体窒素、液体酸素、液体アルゴン、液体ヘリウムのご用意まで
川口液化ケミカル株式会社へご連絡ください。
TEL ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉県川口市のお天気は？
３月１７日 火曜日
天気 はれ
ボンベ庫の温度 朝１０℃、昼１４℃、夜１２℃
です。
花粉症の方に利くかどうか知れませんが
やってみたら楽になるかもしれない情報です。
まず、顔を地面を向けます。（下向いた状態ね）
そうしたら後頭部から首の裏側を背中にかけてなぞっていくと
背骨の大きな出っ張りが１個目、２個目と続いて感じられると思います。
頭から背中方向に、背骨の大きな出っ張りのスバリ３個目！
１個目２個目と違い、ちょっと触りにくいのですが、これを指でグリグリ
揉んでいるとあら不思議、鼻水が出にくくなる人もいるそうです。
私も知ったばかりなので、今晩から実践してみます。
お試しあれ！
液体窒素での治療
2009年2月 1日 22:31
液体窒素-196℃の低温は医療の世界でも利用されております。
人間の皮膚にできるデキモノで、イボなどを壊死させて細胞組織を
殺し、再生させる方法です。
皮膚治療に利用される液体窒素
上記の写真は、耳掃除の綿棒のような脱脂綿に、液体窒素を
浸して用意しておき、医師が患部に押し当てて治療している様子
です。当然ですが、低温に曝された患部は白く変化して患者は
激痛に耐えている様子からも、けっして悪戯や素人の見よう見ま
ねでは危険なことが容易に想像つきます。
※液体窒素の利用方法の一つをご紹介するものであり、具合の
悪い方は、くれぐれも医師の治療を受けるようお願い致します。
さまざまな利用方法のある液体窒素です。
液体窒素専用容器、液体窒素自動供給装置、液体窒素
に関する設備のご相談など川口液化ケミカル株式会社
まで、どうぞご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
２月１日 日曜日
天気 快晴
気温 4℃（PM10:30）
です。
昨日の真夜中は、かなりな大雨で朝方から
強風が吹き荒れていました。
昨日の雨から今日の快晴でしたので、雨傘など
干していたのでしょう。強風でどこぞから飛んできたものが
何個か道を飛ばされていました。
自動販売機の空き缶入れが倒れるくらいですから
相当強い風でしたね。
強風と、風邪に注意です！
液体窒素汲み出し用サイフォン（クライオジェット）
2008年12月 2日 17:01
-200℃近い液体を移送させる（汲み出す）には、専用の
低温機器が必要です。
液体窒素50Lデュワー用サイフォン管
上記のような液化ガスを汲み出すパイプを液中に沈めて
吸い上げるか、容器内の液面を加圧して押し出す方法が
一般的です。
液体窒素用容器によって間口（開口部）の大きさが異なります。
上記のような低温に適応した材質で製作されたキャップを利用し
空気中の水分が容器内に流れ込まないようにしながら、尚且つ
気化した窒素ガスが大気側に逃げる（放出）されやすいような
工夫がされております。
このようなことも極低温液化ガスを扱うためには必要な知識です。
液化窒素、液化酸素、液化ｱﾙｺﾞﾝまど低温がすのことなら
川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉川口のお天気は？
12月2日 火曜日
天気 雨のち曇り
ボンベ庫の温度 朝6℃、昼7℃、夜７℃
です。
今日は雨のせいか特に冷え込みますね！
早くお家に帰ってあったかいコタツに入りたいですよね〜
液化窒素などの配管リーク
2008年11月21日 18:55
液化窒素 -196℃を容器から蒸発器に導き気化させて
消費する配管設備などが一般的に使用されております。
LGC（液化窒素175L容器）＋蒸発器
一般高圧ガスの配管と違い、液化窒素の配管はパイプや
継手部など液温に冷やされますので金属の収縮が起こりま
す。金属は極端に冷やされると相当縮まります。すると継手
などの部位でしっかり締めていたものに隙間ができて、緩く
なり液漏れなどの可能性が出てきます。
これを防ぐためには、配管施工が終わったあと常温で気密
試験など行っただけでは不十分です。
液化ガス用蒸発器周辺の継手部
上記のような部分を液化窒素を実際に流して、冷えた状態で
しっかり増し締めすることが必要です。お気を付けください。
液化窒素のご用意や液化窒素用容器は何を用意すればよいのか？
新たに液化窒素（液体窒素）を使用したい場合のご相談など
川口液化ケミカル株式会社までご連絡ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
11月２１日 金曜日
天気 はれ
ボンベ庫の温度 朝4℃、昼8℃
です。
２〜３日前から朝夕の外気温がめっきり冷え込んみましたので
起床時間に目覚まし時計が鳴っても 「このまま寝ていたい！」
という誘惑と日々葛藤しながら、あたたかいお布団をやっとの思い
で抜け出ております。
冬のお鍋と同じように、冬の寝床はこの季節ならではですね！
小型液体窒素発生装置
2008年11月17日 18:49
ボタン一つで液体窒素が簡便に出てくる！
そんな便利な装置があったらいいなと、ガス供給業者の
私も思います。ただ、値段が高かったり、筐体が大きかったり
ランニングコストが割高だったりして、帯に短し襷に長しです。
ですが最終的にはＰＣのデスクトップ機の大きさを目指し、試作
している液体窒素発生機がございます。現状、ヘリウムリークディ
テクターより少々大きい程度の大きさですがＡＣ１００Ｖでオープン
デュワーに日量３Ｌ/day程度で取りだしが可能です。
いまだデスクトップ完成形ではないのですが、現在、埼玉川口市に
デモンストレーション機があります。ご希望の方にはご覧いただき使い
勝手など実機でご確認いただくこことが可能です。
※2008年11月17日現在の情報です。以降変更のお知らせ無く
デモンストレーションを終了することがありますので、ご了承
ください。
液体窒素発生装置、液体窒素自動供給装置、液体窒素専用容器
液体窒素配管、液体窒素コールドトラップなどなど
川口液化ケミカル株式会社までご相談のご連絡ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
１１月１７日 月曜日
天気 はれ
ボンベ庫の温度 朝１１℃、昼１６℃、夜１４．５℃
です。
プロパンガス業界も統廃合の動きありです。
ＪＯＭＯ、大阪ｶﾞｽ、伊藤忠商事、日通商事、エネクスの大合併のようです！
世の中変化が早いですね！！
液体窒素を利用するには・・・
2008年10月17日 15:31
液体窒素を使って対象物を冷やす用途は、実験用、検査用
生産用などさまざまあります。何がしかの液体窒素容器から
ＬＮ２を取り出し、オープンデュワーのような器に出すか、その
ままサンプルステージなど導管により直接冷却する方法がとら
れます。
そのとき液体窒素が常温の配管や容器など接触する部分で
蒸発し気化（ガス化）するので、その逃げ道を確保してやることが
肝心です。配管のような圧力の溜まり易い部位には圧力を逃がす
安全弁や自動制御した電磁開放弁などを設け異常に昇圧するの
を防ぐ必要があります。
注意したいのは、法的（高圧ガス保安法）に液化ガスが０．２MPa
以上になる場合には、高圧ガス設備の適用を受けた強度を有し
耐圧検査を受け漏れが無く、ミルシートなど材質が明らかな設備に
する必要があるのでこの点でも注意が必要です。
※閉塞容器・設備は、現に液化窒素などを利用しているだけで
圧力に関わらず認定設備となる解釈もありますので、あわせて
ご確認ください。
液化窒素、液化ヘリウムなど極低温機器のご相談は
川口液化ケミカル株式会社までご連絡ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉川口のお天気は？
１０月１７日 金曜日
天気 はれ
ボンベ庫の温度 朝１４℃、夜１９℃
です。
「奇跡のリンゴ」 幻冬舎 石川拓治著
「絶対不可能」を覆した農家 木村秋則
の記録
ＮＨＫ「プロフェッショナル仕事の流儀」
製作班 監修
帯のコメント
木村秋則さんのリンゴは来るべき未来への
叡智を与えてくれる「智恵の果実」だ。
脳科学者 茂木健一郎氏
ＤＶＤもありますのでご視聴いただくか、ぜひご一読を！
液体窒素液面センサー（管理）
2008年10月16日 23:55
液体窒素 −１９６℃ （常用温度を含め約−２００℃）
この温度の液体を水と同じように制御するのは容易ではありません！
（あえて言い切ります！！！）
・先ずは液体窒素用センサーが少ない
・液体窒素用のガス機器（バルブ、継手、圧力センサー）など
何を使ったらよいのか解らない
・製作する業者（メーカー）が解らない
・液体窒素をどのように扱ったら良いか解らない
などなど。
疑問点や不可解な問題点など多々あろうかと思います。
そのようなときには液体窒素専用の液面センサーに専用バルブ
耐性のある継手、配管材料、断熱材、断熱配管、真空二重配管
液体窒素容器（加圧容器、開放容器（大気圧仕様））などなど。
低温機器や極低温機器など液化ガス機器の取扱いやお見積もり
実験設備や生産設備のご相談、液体窒素の供給に関するご質問
お見積もりなど川口液化ケミカル株式会社までご連絡下さい。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
１０月１６日 木曜日
天気 はれ
ボンベ庫の温度 朝１４℃、昼１９℃、夜１８．５℃
です。
今日の静岡地方草薙や焼津では、ハンカチがないと
汗ダクダクになるかもしれない陽気でしたね。
でも朝方や日陰などは顕著に涼しいのが秋の気候でした。
今日の環境情報は？
日本の食料は６割を海外に頼っています。
日本の食料自給率は３９％。
お米が１００％国産ということを考えると
お米以外の自給率はもっと低いのが現状です。
液体窒素容器集合装置（マニホールド）
2008年9月11日 23:25
液体窒素容器（１０７ｍ3）通称ＬＧＣ（大陽日酸名：ＥＬＦ）の
集合装置（マニホールド）は、液体窒素の-196℃の低温を
出来るだけ冷熱エネルギーをロス（放熱）させずに利用する
装置や容器まで供給するには、真空二重配管などを組込ん
だ集合装置にしたほうが、液化ガスの使用量を少なくするこ
とができます。
真空二重管製マニホールド
真空二重配管は、断熱効率よく液体窒素をユーズポイントに
運ぶ最良の輸送手段です。
液体窒素に関する機器、容器、供給設備、液体窒素用配管
のことなら川口液化ケミカル株式会社までご連絡ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉川口市のお天気は？
９月１１日 木曜日
天気 曇りのち雨
ボンベ庫の温度 昼２４℃、夜２５℃
です。
夕方の雨は、また集中豪雨のようでしたね。
それにしても朝夕涼しくて気持ちが良いので
朝寝坊注意ですね！
今日の環境情報は？
できることからはじめましょう！
・できるだけ地元の食材を選ぼう
・有機農産物などを直産で手に入れよう
・加工した食品を買わないように心がけよう
家庭菜園や援農をはじめてみよう
液化ガスによる氷結
2008年7月 8日 21:41
暑い盛りのこの時期、空気中の水分も相当に含まれ
汗っかきの人（私も）には汗拭きタオルが欠かせません。
ガス設備も汗をかく、というか水分が液化ガスの冷たい
冷気に寄せられてさながら樹氷のようになります。
白い部分が、ステンレス製のホース部とバルブが雪だるま状態の絵です。
はじめは雪のようなパウダー状ですが、時間が経過するに
つれて、雪の塊がだんだん硬くなり・・・
最終的には氷に変化します。
液化ガスの連続使用する接ガス部に近いバルブ、ホースは
軒並み同じような現象が見られます。
ここで注意です！！！
バルブを開閉動作させる必要が出た場合、無理に廻したり
冶具やモンキーのような工具で氷を叩き落したりしてはいけ
ません。なぜなら衝撃で氷の中のバルブやホースが壊れて
しまう可能性があるからです。
そんな時は？
お湯や水などでゆっくり溶かして、氷がなくなってから通常の
動作を行ってください。特にフレキシブルホース部などは管の
肉厚が薄いので、固まっているときに動かすと割れや破損が
とてもおきやすいのでご注意ください。
液化窒素、液化ヘリウムなど超低温機器、液化ガス設備など
川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
７月８日 火曜日
天気 雨のち曇り
ボンベ庫の温度 朝２４℃、昼２５℃、２６℃
です。
埼玉でも都内でも
一日に２度、夕立のような激しい雨が降りましたね。
傘を持っててラッキーでした！
今日の環境情報は？
炭酸ガス排出量削減の長期ビジョンは？
昨年ドイツで開催されたＧ８では「２０５０年までに半減」を
目指すことで決議されました。
現状の２６６億トン（先進国１１７億トン、途上国１４９億トン）
を半減するということは１３３億トンとなり、現状の途上国の
１４９億トンだけでも、すでにオーバーしています。
しかしながら途上国は人口増加しますので、現状の生活レベル
のままでも２１６億トン。
先進国の１１７億トンを無視したとしても、目標の１３３億トンを
軽く超えてしまうということは・・・。
１３３億トンを実現するには、先進国は９０％削減、途上国は
５０％削減が必要なのです。
今、クーラーを止められなければ、止めなくとも構わない。
ですが明日は一度たりとも付けられない！ ですよね。
オペレーターバルブ ＬＮ２
2008年7月 1日 23:04
これは何でしょう？
答え
「真空二重槽を真空閉止する真空引きポートのブランク（メクラ）」
で、写真のようなブランク栓を引き抜いたり装着するオペレーターバルブを
使用して、真空排気ラインと接続します。
これはオペレーターバルブがブランク栓と接続するため
黒いハンドルのシャフトを押し込んだ様子です。
真鍮製のＯリングシール接続部からシャフトにネジを切った
部分でブランク栓を、シャフトを回転させることで捕捉して開放します。
これはオペレーターバルブシャフトを引き抜き方向に移動させた
状態の写真です。ここで、真空排気ラインと接続されポンプで
真空排気されます。
このとき、ブランク栓はオペレータバルブに接続されて
シャフトと一緒に引き抜かれた状態となります。
真鍮製接続部よりシャフトが奥に引っ込んだ状態です。
液体窒素、液体ﾍﾘｳﾑ用真空二重槽のステンレス、アルミ製加工品や
クライオスタット、温調可能なサンプルステージの製作など
川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
７月１日 火曜日
天気 はれ
ボンベ庫の温度 朝２０℃、昼２２℃、夜２５℃
です。
神奈川の平塚では、小学生がお休みのようでした。
最近、地域により学校行事の開催が大きく異なるようですね。
今日の環境情報は？
昨日の国家予算から考察されることは・・・
毎月４０万円の収入しかないのに、借金総額４６００万円で
毎月１８万円の追加借金しなければならない家庭は
どうなるのでしょうね？
国家予算には、一般会計と特別会計があり、不思議なことに
特別会計のほうが約２００兆円と、一般会計約８３兆円に対して
はるかに大きいのですが、ご存知でしたか？
液体窒素自動供給装置
2008年4月 8日 20:32
分析装置や物理実験の真空装置など液体窒素を利用して
冷却する場合があります。
通常であれば、必要量をデュワーなどでその都度補給すれば
済むことですが、連続的に２４時間冷やし続ける必要があったり
装置の発熱中（稼働中）は終始冷却する場合や、真空排気中の
装置でコールドトラップなどの原理を利用して水分などを選択的
に排気し真空度保持に必要な場合、電子顕微鏡の素子の冷却
などなど・・・
担当者の方が四六時中観察していないといけないような状況を
「液体窒素自動供給装置」で解消できます。液体窒素発生機など
と組み合わせ完全自動化も可能です。
また、補給側の容器の形状にも物理的に不可能な場合を除いて
特注仕様の液体窒素ﾚﾍﾞﾙセンサーを製作することができます。
液体窒素の自動供給のことなら川口液化ケミカル株式会社まで
お気軽にご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpありがとうございます。
今日の埼玉のお天気は？
４月９日
天気 雨
ボンベ庫の温度 昼１１℃、夜１５℃
です。
今日の強風と局地的な豪雨は台風のようでしたね！
道を歩く人の傘が、骨がひっくり返って壊れる様を
何回も目にしました。
かなり凄かったですね。
クライオスタット
2008年3月29日 19:48
これはなんでしょう？
一目でわかるあなたは、低温業界の方ですね。
そうです「クライオスタット」です。中心軸に冷凍機
のコールドヘッドがあり、サーマルアンカーを取って
真鍮製の容器の中に低温でトラップできるガスを
捕捉するのことを目的とするものです。
シールドに覆われた中にクライオスタット部があります。
容器を開けると冒頭の低温冷却部が姿を現します。
液体窒素や液体ヘリウムのガスを利用する場合や
冷凍機などを利用しての低温ステージや低温での
温調などを必要とするような実験機のご相談のことなら
川口液化ケミカル株式会社までお気軽にご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpありがとうございます。
今日の埼玉のお天気は？
３月２９日
天気 はれ
気温 １１℃
です。
桜が咲き乱れ綺麗ですよね！
男の人は桜を見ると「花見酒」を連想するそうです。
女の人は鑑賞するのにお酒は登場せず「ランチ」など
をイメージするようです。
いずれにしても桜の木の下で最高の環境で楽しめますね！
超低温ガス用電磁バルブ
2008年2月20日 23:13
常温のガス用バルブとはことなり、液化炭酸ガスや液化窒素
など-196℃から-60℃の低温でシールや内部リークなど特殊仕
様になっています。
高圧ガス保安法に抵触しないよう、０．２MPaの圧力以上の場合
には、ミルシート、耐圧構造などKHK審査を必要としますので確認
が必要です。
超低温ガス用バルブ、超低温機器、超低温容器、クライオスタット
など川口液化ケミカル株式会社までお気軽にご相談ください。
TEL ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpありがとうございます。
よろしくお願い致します。
今日の埼玉のお天気は？
2月20日
天気 はれ
ボンベ庫の温度 朝2℃、昼6℃
です。
関東で強風が吹き荒れると、三国峠の北側の
新潟では雪が降っているそうです。
今朝の朝刊では湯沢の先、上越国際スキー場で
２８００ｍｍの雪が積もっているそうです。
大雪ですね！！
液体窒素用配管 （真空二重管）
2008年2月 5日 16:01
液体窒素をガス化させずに液温でそのまま使用したい場合
などは、容器から所定の場所までガス化しないように断熱した
液体窒素用配管で設備することが望ましいです。
設備費用が高額なため、簡易断熱配管などで施工し利用する
こともありますが、液体窒素の消費量が多い場合や長期にわたり
低温を利用する場合などは、真空二重配管をお勧めします。
液体窒素の手配や、液体窒素用供給設備、実験機器
液体窒素自動供給装置、クライオスタットなどお気軽に
川口液化ケミカル株式会社までご連絡ください。
ＴＥＬ ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpありがとうございます。
よろしくお願い致します。
今日の埼玉のお天気は？
２月５日
天気 はれ
ボンベ庫の温度 朝１℃、昼３℃、夜４℃
です。
昨日の工事などは、たいへんだったと思います。
今日、現場で外を歩いていると、残雪の上を風が
撫でた、よ〜〜く冷えた冷気が身に沁みました。
シバレますね。
機械的な低温発生機
2008年2月 4日 16:34
液体窒素温度を電気を基に機械的に発生させること
ができるのが冷凍機です。簡単にいえば冷蔵庫が相当
強力になった機器と考えてください。
汎用冷凍機はスターリング式やＧＭ式で、真空ポンプ
のクライオポンプや高温超電導の発電機・電動機・変圧
器・限流機などで利用されています。
スターリング式小型冷凍機は圧縮機と膨張機に封入さ
れたヘリウムガスを双方のピストンの往復運動により圧縮
膨張させて極低温を作り出しています。
さらにこれを進化させたパルスチューブ冷凍機になりま
すと、スターリング冷凍機の膨張機側のピストンをなくして
圧縮機から膨張機へ繰り返し送られたガスの圧力と位置
の位相差が適切な値なるよう構造をしておりコールドヘッド
を極低温に冷却できるものです。
このパルスチューブ冷凍機は移動体通信基地局のＨＴＳ
素子として開発され実用レベルの冷凍機にまで製品化され
ています。
超伝導材料で作られたセンサーやデバイスの極低温冷却
や、希ガスや酸素・窒素などの液化、真空装置のコールドト
ラップ、コンピューター演算素子の冷却、クライオスタットの
予冷、赤外線・ＣＣＤセンサの冷却、Ｘ線センサーの冷却な
どの適用分野は幅広く、冷却を必要とする装置へのアッセン
ブリを含めたカスタムメイドのご相談も承ります。
冷凍機、クライオスタットなどのご相談は
川口液化ケミカル株式会社までお気軽に
ご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpありがとうございます。
よろしくお願い致します。
今日の埼玉のお天気は？
２月４日
天気 はれ
です。
朝方の屋外は、まさに冷凍庫フリーザーの
中のようでしたね。
日中になり、路面の雪や氷も溶けましたが
建屋の陰になっている場所や日当たり悪い
通りなど、スリッピーな状態が続きますので
ご注意ください。
極低温液化ガスの利用 Part６
2008年1月24日 20:35
液化ガスの低温利用による実用例のご紹介６回目です。
コンクリートを冷やすプレクーリング法は、大型のコンクリート
構造物でダムや橋脚工事でひずみの割れ防止の有効手段と
してコンクリートミキサー部分へ直接液体窒素を散布し、低温
の生コンクリートにして型打ちする方法です。低温度で固まり
はじめ熱応力の発生を低く抑えられます。外気温の高い夏場
に有効とされます。発電所のダム工事や湾岸道路の工事など
で実施されております。
海水を液体窒素やLNGの低温で冷やし淡水化する技術が
あります。海水に液体窒素を混ぜて冷やしシャーベット状にし
て氷と塩分の比重差を利用して分離します。分離後に氷が
付着しているので真水で素早く洗い流し解凍して水を得ます。
降雨の少ない地域で利用されている海水淡水化技術です。
これまでご紹介した利用方法以外にも、塗料の剥離、水道管
漏水やバルブの交換、不純物除去の精製装置、食品などの凍
結乾燥、高級繊維の縮絨、有機溶剤の回収、反応熱の除去、全
身冷凍治療、極低温運動療法（リウマチ治療）、各種材料試験装
置など多種多様な産業に利用されています。
液体窒素は低温であるが故に圧力が発生しやすく、法令に則し
た設備にする必要があります。高圧ガス保安法に関係する低温
設備のご相談は、川口液化ケミカル株式会社までお気軽にご連
絡ください。
TEL ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpありがとうございます。
よろしくお願い致します。
今日の埼玉のお天気は？
１月２４日
天気 はれ
ボンベ庫の温度 朝３℃、昼５℃、夜３℃
です。
風が強いので、空に雲がなく真っ青な空が一日中
広がっていましたね。
極低温液化ガスの利用 Part６
2008年1月22日 21:43
低温技術のご紹介で６回目になります。液体窒素
の-196℃である低温を利用して、生き物を凍結する
利用方法があります。
人体の臓器移植手術を行う際、臓器自体の保存や
低温輸送の方法が施術の成否を分けることもあります。
生死体の組織を液体窒素で急速冷凍することで永久保
存できる方法の開発も進んでいます。人間に限らず動物
の精液の保存なども、増殖や品種改良などに欠かせな
い技術です。畜産業や酪農の世界でも牛精液を保存した
り、血液、骨髄、細菌、臓器の標本まで利用されています。
そのほか、冷凍手術のプローブの先端を液化窒素で冷
却し、腫瘍やガン腫瘍、母斑、血管腫、脳外科にも応用
されております。
液体窒素の供給設備や自動供給装置など
川口液化ケミカル株式会社までお気軽に
ご相談ください。
TEL ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpありがとうございます。
よろしくお願い致します。
今日の埼玉のお天気は？
1月22日
天気 はれ
ボンベ庫の温度 朝２℃、昼４℃、夜４℃
です。
ふと気付いたことで、気のせいかもしれませんが・・・
スーパーのビニール袋が薄くなった気がします。
レジを通過して、ロールで引きちぎってお魚や
お肉を入れるビニール袋です。
雨の日の新聞を包装しているビニールとまでは言いませんが
かなり薄くゴワゴワした紙を包んで入れると破れてしまいます。
薄くなった気がしました。
極低温液化ガスの利用 Part５
2008年1月21日 22:16
液化ガスの低温を利用した技術のご紹介です。
液体窒素、液体ヘリウムを利用して空間を冷やす技術により
宇宙空間を地球上で人工的に作り模擬人工衛星を使ってテスト
を行う設備・装置があります。直径１３ｍにも及ぶスペースチャン
バー（熱真空環境試験装置）で、極低温利用の高真空排気系と
熱遮蔽板、回転支持装置、中央監視装置などで構成され、宇宙
空間とおなじ大気状態や温度状態、太陽からの熱影響などを試
験できます。
次は土壌を冷やす技術です。液体窒素や液化炭酸ガスを利用し
土木工事における地下の軟弱地盤や地下水位の湧水、漏水など
地盤の崩壊が起こりやすい部分を土壌の中の水分を液化ガスの
低温で固めてしまい、仕事がしやすい状況にするものです。鉱山や
道路工事、上下水道の補修・埋設、立切羽部の山止め、仮設工事
同上調査のための土壌凍結サンプリング工法など実用されています。
最後に、粉砕物を冷やす技術です。常温では粉砕し難い物質で熱
可塑性樹脂や粘着性物質などを液化窒素などで冷却し、低温脆化性
を利用して微粉砕化するものです。実用例では、粉体塗料の製造過程
や食品添加物、調味料の粉体製造、化粧品・医薬品の粉体製造など
に利用されております。
低温技術に利用される液体窒素、液体ヘリウム、液化炭酸ガスなど
の利用方法や実験のご相談、ガスの準備など川口液化ケミカル株式
会社までお気軽にご相談ください。
TEL ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpありがとうございます。
よろしくお願い致します。
今日の埼玉のお天気は？
１月２１日
天気 はれ
ボンベ庫の温度 朝４℃、昼５℃、夜４℃
です。
雪が降るとの天気予報でしたが、無事に降ることもなく
仕事の日常業務をこなすことができ、業者さんの移動も
支障ないおかげでパソコンの窮地を救われました。
動きが取れなかったら、諦めるだけですが・・・。
低温技術の利用法 Part３
2008年1月19日 22:31
液体窒素の低温利用についてのご紹介３回目です。
本日は、食品を冷やす技術です。
食品を液体窒素温度に急に冷却すると、氷の結晶が微細で
細胞膜や繊維構造の損傷を少ないまま凍結できます。すると
解凍したときドリップ（肉汁などの液体のことです）が少なく、タ
ンパクの変質が少なくできる特徴があります。液体窒素の中に
金魚を入れて瞬間的に凍結させ、水中に戻すと生き返る実験は
細胞膜の損傷が少ないことの証明なのだそうです。実用例では
各種肉・魚介類、加工食品、果実、野菜などがあります。
ドライアイスを利用して港で陸揚げされた鮮魚を発泡スチロール
の保冷箱に保冷剤として入れてくれる方法などもあります。
液体窒素を冷媒にした冷凍輸送車も利用されています。電気
冷凍機で運搬する輸送方法が一般的ですが、保冷室に液体窒
素を噴霧して温度制御をすると、温度分布が均一にできやすく
管理が容易な面と、装置にの故障が少なく初期冷却が早いなど
の特徴があります。
液体窒素、ドライアイスなど冷却を目的としての低温ガス利用
について、供給設備、液化ガス自体のご用意などお気軽に
川口液化ケミカル株式会社までご相談くだささい。
TEL ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpありがとうございます。
よろしくお願い致します。
今日の埼玉のお天気は？
１月１９日
天気 はれ
気温 ２℃
です。
今日の午前１１時前の京浜東北線大宮駅で
下車する人は相当居らっしゃいました。
若い人が店舗の多くなった駅中ショッピング
をされる方が多く見かけられましたね。
ゴムやプラスチックを冷やす技術
2008年1月18日 23:39
液体窒素の冷熱を利用した産業界での用途のご紹介です。
ゴムやプラスチックは、液体窒素で固くすることが容易なため
削ったり破砕したりすることで常温では不可能な処理をするこ
とができます。
例えば、成形加工品のバリ取りに利用されております。大量
の小物成形品に残っているバリを一度に破断処理することがで
きます。回転ドラムにショット剤の噴射ノズルと液体窒素を噴射
するノズルがあり冷熱と衝撃を与えることでOリングやパッキン
類、キャップ、チューブなどの成形品での処理ができます。
さらに、被覆電線の皮むきにも利用されております。再利用する
同線などの金属部分を取り出すため、被覆されている樹脂を分離
する必要があります。樹脂は低温冷却することで脆化して分離す
ることができるのです。
古タイヤの破砕にも利用されております。自動車などのタイヤを
低温冷却して脆性破砕させ再資源化しています。
液体窒素のご用命、容器の手配、利用方法の検討など
川口液化ケミカル株式会社までお気軽にご相談ください。
TEL ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpありがとうございます。
よろしくお願い致します。
今日の埼玉県川口市のお天気は？
１月１８日
天気 はれ
ボンベ庫の温度 朝２℃、昼３℃、夜４℃
です。
昨日の都市の始まりにちなんだ漢字です。
舞台などのはじまりを 「まくあけ」 と言いますか？
各年代とも正解と９割の方が答えるそうです。
正しくは 「まくあき 」 です。
難しくもあり、簡単なことですよね。
金属を冷やす技術
2008年1月17日 22:13
液体窒素を使っての産業に利用されている用途を
ご紹介しましょう。
・冷やしばめ
金属を低温に冷やして収縮する性質と、逆に金属を加熱して
膨張させる性質を利用します。実用例として、自動車の耐磨耗
部品、シリンダーライナー、ベアリング、弁類のシート、軸と車輪
特に残留応力などで精度の高い要求などに適しています。
・深冷処理 （サブゼロ処理：Sub-Zero Treatment）
鋼を加熱と冷却により熱処理制御し、残留オーステナイトをマル
テンサイト変態させる処理を言います。実用例としては、耐磨耗部
品、ベアリング、歯車、ドリルカッター、圧延ロール、計測工具類など
に利用されております。
・低温脆性の利用
金属の種類により異なる、硬化して脆くなる性質を利用し金属を
破断させる処理に利用されています。実用例では、金属のクズ化
処理に用いられております。
・新素材の開発
アモルファス金属などで溶融金属を急冷するなどの技術です。
液体窒素のご用命、利用方法のご相談など
川口液化ケミカル株式会社までお気軽にご相談ください。
TEL ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpありがとうございます。
よろしくお願い致します。
今日の埼玉のお天気は？
１月１７日
天気 はれ
ボンベ庫の温度 朝３℃、昼４℃、夜３℃です。
年頭のはじまりに関係する漢字で、「こけらおとし」の
「こけら」 は、柿（かき）と書くでしょうか？
実は間違いで、柿（かき）では無く、木ヘンに漢数字の一と
巾（はば）が正しく、市（いち）ではないそうです。
こけらとは？
木を削った切り子などのことを言い、それを払うことが
始まりの意味で杮落としとなったそうです。
液体窒素残量監視装置
2007年11月17日 17:00
液体窒素は常温と温度差が約２００℃あるため常に蒸発して
おり、時間の経過とともに無くなってしまいます。実験や継続し
て冷却するような用途の場合、人間が目くばしたり、無くなれば
ガス屋さんに間に合うようすぐに持ってきてもらう必要があります。
そんな煩わしさから解放されるためには、残量監視のシステム
がお勧めです。たとえばロードセル（重量計）で液体窒素の重さを
監視し、少なくなると自動で知らせてくれたり、一目でわかるシス
テムです。
液体窒素 残量監視装置 AMD
特徴
・１１個のLEDランプで残量が一目瞭然です。
・プラグインメジャーの操作が簡単です。
・カバーは高強度樹脂製のスマートボディ形状です。
・全機種キャスターが付属し移動も簡単です。
・設置面高さが５７ｍｍの超低床タイプを標準でご用意しております。
・下限残量をブザー警報により知らせてくれます。
・電流出力（4〜20mA）端子内蔵です。
・センサー部にはロードセルを使用し、長期的に安定した
計測が可能です。
仕様
最大積載量 ： ５０ or ６０ｋｇ
定格出力 ： アナログ電流出力 4〜20mA
精度 ： 1/1000
使用温度 ： -10℃〜+40℃
許容温度範囲 ： -20℃〜+60℃
許容過負荷 ： 150%
限界過負荷 ： 300%（メカニカルストッパ内臓）
残量表示 ： 緑・黄・赤色の計１１個インジケーターで残量表示
アラーム機能 ： 設定値を下回った場合、アラーム警報をせてい可能
設定値 ： 風袋（タンク空重量）、ひょう量（総重量）があらかじめ
パターン別に設定済みのため組み合わせ選択可能
電流出力 ： 4〜20 mA 背面コネクタより出力
電源 ： AC１００V
液体窒素残量監視システムのことなら
川口液化ケミカル株式会社までお気軽に
ご相談ください。
TEL ０５０−８８８１−７３９３
ありがとうございます。
よろしくお願い致します。
今日の埼玉のお天気は？
１１月１７日
天気 はれ
気温 １０℃ （見方によっては９℃）
です。
浦和レッズのアジア優勝は、夢のようです！
かつて二部（J2)落ちし、どうしても勝てない
点が入らない、ダブルスコアになっていた
そんな状況からよくぞ頂点まで立ち上がったと
思います。
昔の巨人軍のように、今の子供達にも大きな影響を
与えてくれたことでしょう。
今、浦和の街は赤色の電飾で真赤です！！
液体窒素
2007年9月13日 15:41
液体窒素 -196℃
常温 15℃
約210℃の温度差がある低温ですので冷凍庫など比でない
ほど冷気や霜付や断熱など考慮する必要があります。
液体窒素を溜める容器は真空断熱の金属容器が必要です。
（簡易的に利用する場合発泡スチロールも有効です）
液体窒素を移送させる配管もそのままですと熱進入によりさま
ざまな影響が考えられますので、低温対策をした設備が必要です。
液体窒素を利用する実験や、ものづくりする際に低温を利用する
必要がある際には、極低温機器をオリジナルで設計、製作いたします。
川口液化ケミカル株式会社まで液体窒素関連機器のご相談を
お気軽にご連絡ください。
TEL ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpありがとうございます。
よろしくお願い致します。
今日の埼玉県のお天気は？
９月１３日
天気 はれ
ボンベ庫の温度 朝２４℃、昼２４℃
です。
大阪のお天気は、朝方比較的涼しかったのですが
午後に入ると湿気と暑さが盛り上がってくるような
天候でした。
低温実験装置
2007年9月 8日 21:40
液体窒素を利用して対象物を最低温度−１００℃ 温度
誤差±１℃以内に安定させる冷却ガス発生装置です。
キャリアーガスである窒素を−１９６℃の液体窒素温度に
より熱交換してヒーターを埋め込んだ温調ユニット部で温度
を補正し冷却ガスとして供給します。
温度耐久テストや、実験のために所定の冷却ガスが必要
な場合ご利用いただけます。商品はオーダーメイドですので
ご希望とする仕様を可能な範囲で盛り込むことも可能です。
液体窒素制御機器、低温実験装置、極低温試料ステージ
クライオスタット、液体窒素各種容器、液体窒素の供給まで
川口液化ケミカル株式会社へお気軽にご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpありがとうございます。
よろしくお願い致します。
今日の埼玉のお天気は？
９月８日
天気 はれ
気温 ２７℃
です。
日中学校のグラウンドでサッカーをしていた
子供たちが帰宅すると、顔が真っ赤に日焼け
していました。
夏真っ盛りから秋の気配を感じる季節ですが
日射病や熱中症など天気の良い日はケアーが
まだまだ必要ですね。
液体窒素
2007年4月17日 22:26
液体窒素を利用すると大気中の水分を寄せ集めることとなり
霜付きや氷に成長したりして「水」の影響を受けることを考慮に
いれなければなりません。
液体窒素を利用している容器などにエアコンの噴出した風が
直接かかることで霜付が促進され氷になりやすいなどの現象が
起きることもあります。また、低温に接触している部分は熱伝導で
冷やされますので思わぬ部位が水でぬれることもあります。
更には、氷や霜付きでそのままの状態でいれば問題ないものの
液体窒素の使用を停止することで冷熱源がなくなり水に戻ることで
濡れてはいけない場所が「ビチャビチャ」になってしまうこともあります。
どうすればよいか？
基本的には、霜付が無いように断熱処理をしっかり施すか、真空断熱
などの方法により完全に冷熱を遮断するか、大気中の水分が吸着しない
ように雰囲気自体をドライエアーや乾燥した窒素ガス雰囲気にしてしまう
こともひとつの方法です。
霜付きや氷になることが仕方なければ、水に戻ったときに悪影響がないような
設備の材質や場合によっては、雫がたれるのを受けるバケットをあらかじめ
用意するのもひとつの方法です。
冷熱対策は、思いのほか難しい処理方法です。
低温機器、低温ガス発生装置、液化ガス機器、液化ガス配管など
川口液化ケミカル株式会社までお気軽にご連絡ください。
ＴＥＬ ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpありがとうございます。
よろしくお願い致します。
今日の埼玉のお天気は？
４月１７日
天気 曇りのち雨
ボンベ庫の温度 朝８℃、昼１０℃、夜９℃
です。
ボンベを配達する配送員の方には頭が下がります。
雨の中でも、今日のような寒い日にも配送は続きます。
毎日ありがとうございます。
液体窒素の充填
2007年4月 2日 23:21
高圧ガス充填工場で、液体窒素はどのように充填（ガスを入れる）されて
いるのでしょうか？
ちなみに気体のガスは、圧力に耐えられる容器に１５MPaまでどんどん押し
込んで、満タンになると充填作業完了といった具合です。
液化ガスである液体窒素（液体酸素、液化アルゴンも一緒）の充填は・・・
「答え」
重さで充填するのです！
ロードセルといわれる体重計に空容器を載せまして、ゼロｋｇから写真のような
１０L容器などの場合には、８．０９ｋｇで満タンです。
モクモクしてて分かり難いのですが、上部に開口部があり、そこに液体窒素が
先端から出てくるノズル（棒のようなもの）を突っ込んで所定の重量になるまで
モクモクが続くのです。
ちなみに・・・
白い煙は、液体窒素の色ではありません。-196℃の冷気が空気中の水蒸気を
白く目で見える形にしているのです。秋口のカラッとした気候の時より、雨の降った
梅雨の時期のほうが白い煙がたくさん出ます。
液体窒素のことなら川口液化ケミカル株式会社まで
なんなりとご相談くださいませ。
TEL ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpありがとうございいます。
よろしくお願い致します。
今日の埼玉のお天気は？
４月２日
天気 曇り
ボンベ庫の温度 朝１３℃、昼１５℃、夜１３℃
です。
さてさて！
４月になりました。
１月１日から３月末まで
早くも１年の四分の一が終わってるんです。
時が経つのは一瞬ですね。
ははは。
液体窒素保存容器
2006年12月 6日 19:09
液体窒素保存容器は、アルミ製で持ち運びが可能です。
空重量は、３０Ｌで１１ｋｇです。
断熱されてますので室温下で保存できます。
H605 x 外径445 x 口径63.6
断熱構造は、真空断熱とスーパーインシュレーションという
特殊な断熱シートを利用し液体窒素の蒸発損失量を少なくする
構造になっております。
蒸発損失量は、３０Ｌ容器で ０．３１Ｌ／ｄａｙ です。
容器上部の口径は５０ｍｍ以上ですので、低温実験のサンプルホルダーや
サンプルステージを直接液体窒素液中に沈めることで低温実験を行うことが
できます。
液体窒素保存容器のご用命・液体窒素に関するお問い合わせは
川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpありがとうございます。
宜しくお願い致します。
今日のお天気は？
12月6日
天気 晴れ
ボンベ収納庫内 温度４℃
けっこう寒かったですね！
人生の格言
人間のすばらしさとは？
「人間の偉大は、彼が自己の悲惨を
知っている点において偉大である。」
（パスカル）
気液分離器
2006年11月14日 21:10
液体窒素を何がしの目的で取り出すとき、気化した
窒素ガスが邪魔をして液体の液化窒素がなかなか
出てこなかったり、ロスが大きくなったりすることがあります。
たとえば液化窒素のタンクなり可搬容器から真空二重配管で
総延長２０ｍ先の末端で液化窒素が出るようにしたい。
参考写真
※上記は、真空二重配管（バイオネットジョイント仕様）です。
※ただのフランジに見えますが・・・
液体窒素真空二重管配管用の特殊フランジです。
そんな時、どんなに供給源であるタンクや容器の圧力を
上げて勢いよく流したからといって末端から液体窒素が効率よく
出てくるわけではありません。
そうでなければ配管を予冷してから流せば液体窒素が出やすいか？
といっても、そうそううまくいくものではありません。
そんなときには、気化した窒素ガスと液体窒素に分離する
気液分離器を利用すると効果的です。
※写真は、可搬容器から小型容器（１０L容器）へ移す様子の気液分離器です。
効率は、２０〜３０％ ロスを抑えられます。
※写真のように、水道の蛇口をひねったようにガンガン液体窒素を出すのは簡単ではないです。
配管末端に、液体窒素の溜りをつくり気化してしまった窒素を
逃がしつつ必要な液体窒素を確実に溜め込み、目的とする
末端バルブなりノズルから液体窒素を供給すると具合がいいわけです。
窒素ガスと液化窒素を分離させる「気液分離器」のご用命は
川口液化ケミカル株式会社までご相談ください。
TEL ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpよろしくお願い致します。
ありがとうございます。
人生の格言
運命を切り開く言葉とは？
「人間の運命は人間の手中にある」
（サルトル）
クライオスタット
2006年10月 2日 19:34
-196℃の低温の世界では、真空断熱させて常温（例：１５℃）
との２００℃近い温度差を保持させます。
低温はどうやってつくるりましょうか？
液体窒素を冷やしたいものにあてればいいでしょ！
などと簡単に言って、さてどうやってやりましょう。
まずは、液体窒素を溜める容器が必要になります。
汎用性の高い液体窒素を運ぶ容器は多々あります。
ですがその容器で直接何がしかの対象物を冷やすには
役不足です。
液体窒素を保存し、場合によっては圧力コントロールし
温度を管理し、液体窒素の動き（流れ）まで制御して
ようやく「 あてること 」ができるわけです。
この液体窒素などを保持し何がしかの目的に合わせて
オーダーメイドしたものが「クライオスタット」です。
この映像は、クライオスタット上部にある液体窒素導入口に
ロートのようなものを使って液体窒素を流し込んでいる様子です。
煙のようなものは、液体窒素によって空気中の水蒸気が冷やされ
霧状になったものです。液体窒素自体は無色透明で、これが気化して
窒素ガスになっても同じく無味無臭、無色透明のガスです。
クライオスタットが部分的に白くなっているのは、霜が付いている様子です。
夏場に、氷入りの冷たいジュースをガラスのコップに入れていると水滴が
付きますよね。
これが-196℃ですので、水を通り越して霜るわけです。
更に更に、放って置けば（時間が経過すれば）氷に成長する場合もあります。
これが液体窒素を保存し制御する、クライオスタットでございます。
クライオスタットの設計・製作・改造や低温サンプルステージへの
改造・新規製作など承ります。
川口液化ケミカル株式会社
TEL ０５０−８８８１−７３９３
ありがとうございます。
よろしくお願い致します。
今日の格言
男として生まれた、その人生観とは？
ごらんなさい、この勤勉なアリを。
アリは、私ども人間よりも高等動物です。
喧嘩したり、だましあったりはしません。
人間がアリのように利己主義を捨てて公共のために
働けば、世の中はもっと良くなるのですが・・・。
（小泉八雲）
液体窒素 レベルセンサー
2006年9月29日 21:09
液体窒素が容器にどれだけ入っているかどうやって測りますか？
重さで測るか？
液面を浮き子を使って測るか？
液体窒素が触れたら変位する何らかのセンサーを使うか？
いずれの方法も世の中では商品化され実績はありますが
安価で簡便な方法としてＬＥＤセンサー方式があります。
※センサーの位置、保護管の径、センサーの数などご要望に応じ
アレンジは思いのままです。
赤く点灯しているのがＬＥＤで、この感知部が液体窒素の液層に浸かっている
時と、ガス層にある時の温度差を取り込み、接点信号出力で計装システムに
組み込むなどして液体窒素デュワーの液量管理が可能です。
人が見ていると思った以上に減っていて、気が付いたら空だった・・・
なんてことないでしょうか？
若しくは、ゴールデンウィーク、お盆休み、お正月休みなど
長期休暇の場合の液体窒素残量管理が必要な設備などで
休出して液面監視するなどなど。
ただでさえ手が足りないのにそこまで出来ない！
そんな時には液体窒素レベルセンサーを付属すれば、液量を感知した
信号から液体窒素を自動補給し分析装置など冷却が欠かせない部位
の保護にもお役立てできます。
液体窒素制御機器、自動供給、再液化機
サンプルステージなど設計・製作・実験装置製造
まで、どうぞご相談ください。
川口液化ケミカル株式会社
TEL ０５０−８８８１−７３９３
ありがとうございます
今日の格言
男と生まれた、その人生観とは？
「東京を何か偉いものに思い、崇拝し模倣するに
汲汲たる例は実に多い。私は「あちらでは」といった
風のまるで洋行してきたのを鼻にかけている連中が
外国のことを語っている時のような表現にしばしばぶ
つかって、いったいどこを指しているのかといぶかしげ
に思うのである。すると、それは東京のことなのである。
若者の衒気の多い手合いによって東京が尊敬されてい
るだけでなく、その傾向は「大阪の」全体の住人の間に
ある。老人たちが「へえ、東京に住んでなはるのか、そら
よろしおまんな、どうだす、あったの景気は」と心から
いう中年者もいる。
（武田麟太郎）
液体窒素 滴下
2006年9月26日 20:02
液体窒素は-196℃の超低温です。
常温常圧下で液体窒素を使用すると、霜を呼びますし、濡れますし
絶対的に冷たい液体窒素の制御自体思うままにならないものです。
この液体窒素を大気中８割の窒素ガスから造ってしまう製造装置
（液体窒素製造装置）や、親容器から分析装置などの小型デュワー
に移送する装置（液体窒素自動供給装置）、対象物を冷却する装置
（クライオスタットサンプルステージ）など主にラボ（実験室）レベルで
お客様のご要望を形にするお手伝いをしております。
液体窒素は大気圧・常温下ですぐに気化してしまいます。
一瞬のうちに窒素ガスに変化します。
これを水道の蛇口から、ポタポタ垂らすように出すといったら
それなりの制御が必要です。
断続噴射の様子
また、テレビの音楽番組で歌手が雲海の上を歩いているような
シーンを目の当たりにしますが、これにはドライアイスの冷気煙や
ディズニーランドなどでは演出用に液体窒素を噴射して煙がでたり
漂う様子を利用しているのです。
滴下後に気化する様子
液体窒素のハンドリング機器、設備、真空断熱配管など
どうぞ、ご相談ください。
川口液化ケミカル株式会社
TEL ０５０−８８８１−７３９３
ありがとうございます。
今日の格言
男に生まれた、その人生観とは？
「お前の言葉を、お前の財布に合わせよ」
（イタリアのことわざ）
あまり経済的に恵まれていない人ほど
大きなことをいい、いかにも豊かなように
ふるまうのはどこでも同じようです。
液体窒素用バルブ
2006年9月 8日 21:26
液体窒素用電磁弁
IN,OUT 1/4"メスネジ
電源 24V,100V,200V 各種
国内製在庫対応品
世の中無いものはない！
とはいっても、液体窒素用の制御バルブはそれほど多くはありません。
マイナス１９６度を侮ると痛い目にあいますのでご注意ください。
（経験者は語る・・・）
液体窒素用のバルブや制御機器、液面センサー
液体窒素発生器、液体窒素自動供給装置などなど
液体窒素に関するご相談のことなら
川口液化ケミカル株式会社まで、ご連絡ください。
TEL ０５０−８８８１−７３９３
ありがとうございます。
今日の格言
成功と失敗を生かすには？
「まちがったことをして、それに苦しむことのできない
人間くらい、度々まちがったことをする人間はない。」
（ラ・ロシュフロー）
低温ガス発生装置
2006年9月 4日 23:18
冷凍機の低温をシリコンオイルなどに伝達し
目的の対象のマイナス数十℃の温度まで
安定して供給したい。
恐らくは、電気屋さんやシステム機械屋さん
装置屋さんには想像もつかないかもしれません。
液体窒素温度を利用して対象物を冷熱に保持する
ことが出来るのです。
液体窒素を気化すると数十℃の窒素ガスに変化する
ことができます。これをターゲットに吹き付ければ
露点はもちろんのこと、電気式冷凍機ではなかなか
冷やすことのできない温度が実現できるのです。
「低温ガス発生装置」が必要とあらばご相談ください。
半導体チップの耐久テスト装置のように何億円の費用をかけることなく
高温から低温まで試験のできる環境をお作りできます。
川口液化ケミカル株式会社
ＴＥＬ ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpありがとうございます。
今日の格言
成功と失敗を生かすには？
「もし最初成功しなかったら
試みよ、再び試みよ。」
（ヒクトン）
液体窒素デュワー
2006年8月24日 15:53
液体窒素用デュワーは、真空断熱された液体窒素の
保存容器です。
断熱層は、真空引きポートから真空に引かれ、層内を
保持しています。この真空が破壊されることがあります。
事故例
・液体窒素の保存容器(デュワー瓶）非密閉型が、突然大きな音を立て
何か変化がおきた。容器を観察したところ、真空層が大きく破損し
クシャクシャになっていた。
主な原因
・真空二重層になっている容器の溶接部が割れ若しくは漏れを起し
一気に真空破壊されてガスが入ったため、大きな音をたて破損した様子。
対策
・真空破壊して形状が崩れた液体窒素デュワーは、修理不能です。
新品と交換するしかありません。
真空層は、永久に保持されるものではなりません。故に液体窒素以外の
貯槽(コールドエバポレーター）などでも、真空層の真空度が保持されているか
破壊が進んでいないか検査するのです。デュワーや液体窒素用真空二重層
配管なども定期的に真空引きが必要な場合が多いです。
液体窒素用真空二重層配管のご用命は
川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます。
今日の格言
成功と失敗を生かすとは？
「成功に秘訣というものがあれば、それは他人の
立場を理解し、自分の立場からものごとを
見ることのできる能力である。」
（ヘンリー・フォード）
極低温ステージ
2006年7月22日 21:11
低温実験や真空中での試料の冷却など
冷凍機サンプルステージの製作や改造
新規設計から既存設備のバージョンアップ
までどうぞご相談ください。
ガス・低温機器・真空のことなら
川口液化ケミカル株式会社まで
ＴＥＬ ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jp
よろしくお願い致します。
ありがとうございます。
今日の格言
理想への挑戦とは？
「なにもかも失われたときにも
未来だけはまだ残っている。」
（ボビー）
Liquid Nitrogen Into A Swimming Pool
2006年7月14日 00:01
とんでもない映像のご紹介です。
水面に液体窒素を撒いたらどうなるか？
一瞬に氷ができる?
液体窒素が飛び跳ね回る?
ガス化して大惨事になる?
常識的な日本人では、間違いなくこのような遊びはしないでしょう。
ですし、実際危険極まりない、命に関わるジョークにならない
いたずらかもしれません。
いずれにせよ、大量の水の中に液体窒素を入れるとどうなるか？
実際の現象を、液体窒素を取り扱われる方みなさんの後学のため
映像をご覧下さい。
※学生さん、子供さんは、危険ですのでまねしないで下さい。
http://www.youtube.com/watch?v=w2mj-Sq2oeo&eurl=
※絶対にまねをしないで下さい！また、弊社はいっさいの責任を
負いません。ご了承いただける方のみご覧下さい。
液体窒素・低温機器の扱いにつきましては
川口液化ケミカル株式会社までご相談ください。
TEL ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jp
よろしくお願いいたします。
ありがとうございます。
今日の格言
理想への挑戦とは？
「理想はわれわれ自身の中にある。同時に
その達成に対するもろもろの障害もまた
わえわれ自身の中にある。」
（カーライル）
Liquid Nitrogen Into A Swimming Pool
バナナで釘が打てます
2006年7月 4日 07:36
南極では植物が育ちません。
なぜでしょう？
小学生対象の番組で、そのことを説明するのに
−１９６℃の液体窒素に生花のバラの花を入れ
粉々になる様を演出してました。
「南極では、バラの花もこのように粉々になるほど
寒いから植物は育たないのです。」（番組司会者）
次にバナナを丸ごと液体窒素の液層に浸け
取り出して、木の板に釘を硬くなったバナナで
打ち込みます。もちろん釘は頭まで木の中に
打ち込めました。
タレントさんが液体窒素でカチカチになったバナナを
皮手一枚（皮製の手袋）で持ちながら
「なんかやばそう！」 とコメントしました。
使い方を誤ると、間違いなく危ないです。
さて、液体窒素とは？
窒素分子の液相
分子量 ：28.0134
１気圧での沸点 ：77.348K(-195.802℃)
沸点における液体の密度 ：807.4kg/m3
1ｍ３の液体窒素（液体）を生成するのに必要な
標準状態(1℃,1気圧の状態)の窒素ガス（気体）
の容量 ：645.3m3
液体窒素使用上の注意！
・液体窒素は気化すると体積が約650倍になるので、換気を
必ず行うこと。 また液体窒素の容器は高圧になるので取り
扱いは慎重に行うこと。
・広い口の容器で長時間液体が空気に触れていたものは、
ほとんど酸素に置換している場合があるので、取り扱い
には注意すること。 酸素は液体のままでも有機物に触れる
と爆発を起こす場合がある。
・液体窒素を取り扱うときには、 場合によっては凍傷防止の
ために耐寒手袋を使うこと
・容器内の水分は、使用する前に取り除くこと。
タレントさんの手袋は、けっして完全な耐寒手袋ではなかったです。
気が付いた時には、手のひらの皮も、肉も、凍ったバナナに
ついてしまっていたかもしれません。
液体窒素、低温機器の取り扱いについて
どうぞご相談ください。
川口液化ケミカル株式会社
ＴＥＬ ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jp
よろしくお願いいたします。
ありがとうございます。
今日の格言
志を立てるとは？
「叩けよ、さらば開かれん。」
（新約聖書、マタイによる福音書七章）
信仰の門、神の国への門はただなんとなく
持っていても開かれない。自ら進んで努力し
求め、探さなければいけない、といった意味。
シュラウド冷却用LN2
2006年5月23日 21:59
Molecular Beam Epitaxy
MBE １０ -8Pa 近い超高真空中で結晶構成元素を蒸発させ
基板上にエピタキシャル成長させる。蒸発量の制御によって
１０Å台の超薄膜の膜厚制御ができる。超格子や量子井戸構造
などを実現できるから、GaAs や AlGaAs など化合物半導体に
広く用いられる。
この装置の加熱部分を冷却するために、液体窒素が使用されています。
この液体窒素を、液面を自動的に検出し、残量が低下したり
タイムイベントにより液体窒素の自動供給を可能にしています。
センサー径は、割り箸程度の細さがあれば、液面検出が可能です。
このとき、液体窒素の送りと、ガス化した窒素ガスの戻りの経路が
確保されればシステムをハンドメイドできます。
液体窒素自動装置を、オーダーメイド致します。
液体窒素関連機器、低温機器、クライオスタットのことなら
川口液化ケミカル株式会社
TEL ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jp
まで、どうぞお問い合わせください。
ありがとうございます。
今日の格言
人の一生とは？
「われわれの年齢は植物のそれである。
芽をふき、成長し、花を咲かせ、しぼみ
そして枯れる。」
（ヘルダー）
