ガスの知恵袋

配管系の材料使用制限

2012年1月30日 22:50

　配管系の圧力を受ける部分に使用する材料は、一般則例示基準、液石則例示基準
コンビ則例示基準、特定則例示基準、などに規定されております。

そのなかでも材料の使用制限が炭素鋼や鋳鉄品にもあります。

材質としてはマイナーですが鋳物の使用制限を見てみましょう！

１、JIS G 5502-2001 （球状黒煙鋳鉄品）の FCD500-7 , FCD600-3 , 及び FCD700-2
　 並びに JIS G 5702-2000 （可鍛鋳鉄品）の黒心可鍛鋳鉄品 FCMB 27-05 , FCMB
-81 , 白心可鍛鋳鉄品及びパーライト可鍛鋳鉄品は、次に示すものは使用しないこ
　 と。
　　a)　毒性ガスに使用する配管及びバルブ
　　b)　設計圧力が 0.2MPa 以上の可燃性ガスに使用する配管及びバルブ
　　c)　設計圧力が 1.6MPa を超える可燃性ガス及び毒性ガス以外のガスに使用する
　　　　バルブ
　　d)　設計圧力が 1.1MPa を超える可燃性ガス及び毒性ガス以外のガスに使用する
　　　　配管
　　e)　設計温度が 0℃ 未満又は 250℃ を超える配管及びバルブ
　　f)　安全弁

２、JIS G 5502-2001（球状黒鉛鋳鉄品）の FCD400-15 及び FCD450-10 並びに JIS G
5705-2000（可鍛鋳鉄品）の黒心可鍛鋳鉄品 FCMB34-10 及び FCMB35-10 は、次に
　　示すものに使用しないこと。
　　a)　毒性ガスに使用する配管及びバルブ
　　b)　設計圧力が 1.6MPa を超える可燃性ガスに使用するバルブ並びに可燃性ガス及び
　　　　毒性ガス以外のガスに使用するバルブ
　　c)　設計圧力が 0.2MPa 以上の可燃性ガスに使用する配管
　　d)　設計圧力が 1.1MPa を超える可燃性ガス及び毒性ガス以外のガスに使用する
　　　　配管
　　e)　設計温度が 0℃ 未満又は 250℃ を超える配管及びバルブ
　　f)　安全弁
　　
３、JIS B 8270-1993（圧力容器ー基板規格）付属書5のダクタイル鉄鋳造品及びマレアブル
　　鉄鋳造品は、次に示すものに使用しないこと。
　　a)　毒性ガス（ホズゲン及びシアン化水素に限る。）に使用する配管及びバルブ
　　b)　設計圧力が 2.4MPa を超えるバルブ
　　c)　設計圧力が 1.8MPa を超える配管
　　e)　設計温度が -5℃ 未満又は 350℃ を超える配管及びバルブ
　

各種高圧ガス用バルブ、配管、現地ガス配管工事のことなら
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail :CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県川口市のお天気は？
　2012年1月30日　月曜日
　※「与えられた条件をクリアしながら、それにとどまらず、もっと高い答えを
　 　 生み出すとことだと思うけどね。それが本当のプロフェッショナルだと思います。」
　　デザイナー　石岡瑛子さん　2012年1月21日死去　NHKﾌﾟﾛﾌｪｯｼｮﾅﾙ仕事の流儀より
　天気　はれ
　ボンベ庫の温度　朝0℃、夜4℃
です。

大学受験塾ﾐｽﾀーｽﾃｯﾌﾟｱｯﾌﾟ専任講師柏村真至氏ﾌﾞﾛｸﾞより

本気になる方法とは？

本気になれているのかわかりません

そう質問してくる受験生がいます。

断言しますが、

そんな質問しているうちは、

100％本気ではありません。

100％本気になっている受験生はそのようなことを気にしないからです。

じゃぁ、どうすれば本気になれますか？

と、すぐに方法を聞きたがる人がいますが、

本気の人は方法を知っていたから本気になれたわけではありません。

ただただ、心の底から合格したいと思い、

その気持ちに素直になって行動しているだけです。

本人には自覚はありません。

「あの人は本気だ」というのは他人からの評価です。

自分では、「まだまでできる！」と思うぐらいがちょうど良いです。

　by　との

配管系の材料使用制限

非破壊試験

2012年1月24日 19:52

配管設備などの非破壊検査は、次のような検査基準により行います。

・溶接部の非破壊検査は、日本非破壊検査協会などが認定した試験技術者
　又は同等以上の技能を有する試験技術者が行うこと。非破壊検査を抜き
　取り検査で行う場合は、検査結果が不合格の場合追加検査を検査要領に
　従い行うこと。

・厳しい環境で繰り返し使用される配管の溶接部は、設計図書などの指示
　により行い、放射線透過試験を行います。尚、放射線透過試験を行わな
　いソケット溶接部及び溶接分岐接続部は磁粉探傷試験又は浸透探傷試験
　を実施します。

・毒性ガスの配管周継手突き合わせ溶接部は、その全長の２０％以上の長
　さの部分について放射線透過試験を行います。ただし、配管周継手突き
　合わせ溶接部において、溶接継手が交差する部分がない場合にあっては
　全継手数の２０％以上の継手について行うことができます。この場合に
　おいては溶接方法及び溶接士ごとの抜き取り検査とし、抜き取った継手
　は、その全周を放射線透過試験を行います。

・前述以外の配管や配管部品の溶接部は、溶接方法及び溶接士ごとに周継手
　突き合わせ溶接部の継手数５％以上について、その全周を放射線透過試験
　を行います。

・空気その他の気体による耐圧試験を行う配管溶接部は、安全確保のため
　非破壊試験を耐圧試験前に実施します。

※以上検査項目は義務ではなく任意のものであり、推奨される検査方法です。

ガス配管工事、特殊ガス配管工事、液体窒素配管工事など
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail :CutHere_info@klchem.co,jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県川口市のお天気は？
　2012年1月24日　火曜日
　※欧州連合（ＥＵ）加盟２７か国は、核開発を続けるイランへの制裁を強化するため
　 イラン産原油の輸入を禁止することで基本合意しまた。国内原油需要の約１割をイラン
　 産に頼る日本に同様の対応を求める圧力が高まると予想されております。
　天気　はれ
　ボンベ庫の温度　朝2℃、昼3℃、夜3℃
です。

　道を踏み外して

　苦しくなっていく原因は

　自分のお金...

　自分の時間...

　自分の物...

　自分の道...

　自分の...

　という自意識

　
　「それは自分のモノ」という所有意識が

　問題トラブルにつながる

　「天から一時的にお預かりしている」

　という気持ちがあれば

　必要なモノは

　必要なタイミングで

　必要なぐらい与えられる

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by　との

非破壊試験

JIS 溶接施工法

2012年1月23日 22:29

　高圧ガスの圧力容器の溶接施行方法の確認試験 JIS 8285-1933 は
溶接施行者の資格条件を定めています。

配管の溶接施工者は次に定めるところによる。
１、手溶接士及び自動溶接士は、溶接方法、材料の種類、寸法及び溶接姿勢に応じて
　　下記資格を有する者または同等以上の技術を有した者としています。

　a)　JIS Z 3801-1997　手溶接技術検定における試験方法及び判定基準
　b)　JIS Z 3821-2001　ステンレス鋼溶接技術検定における試験方法及び判定基準
　c)　JIS Z 3841-1997　半自動溶接技術検定における試験方法及び判定基準
　d)　JIs Z 3811-2000　アルミニウム溶接技術検定における試験方法及び判定基準
　e)　JIS Z 3805-1997　チタン溶接技術検定における試験方法及び判定基準
　f)　JPI-7S-31-2003　 溶接士技量検定基準（石油工業関係者）

２、自動溶接を行う溶接作業者は、実際の工事で使用される自動溶接法、溶接機器
　　溶接材料及び母材に十分習熟した者とします。

ガス配管工事、液化ガス配管工事、腐食系ガス配管工事、毒性ガス配管工事など
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail :CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県川口市のお天気は？
　2012年1月23日　月曜日
　※テニスの四大大会今季第１戦全豪オープン男子シングルス４回戦で第２４シードの
　 錦織圭選手は、第６シードのジョーウィルフリード・ツォンガ（フランス）を２─６、
　 ６─２、６─１、３─６、６─３で破り、準々決勝に進出しました。
　 全豪オープンでの日本男子のベスト８入りは、１９３２年の佐藤次郎氏以来８０年ぶり。
準々決勝で錦織は、４強進出を懸け第４シードのアンディ・マリー（英国）と対戦します。
　 がんばれケイ！
　天気　雨のち雪　
　ボンベ庫の温度　朝4℃、昼7℃、夜6℃
です。

　失敗のおかげで、大切なことを学ぶ

　別れのおかげで、自分の課題に気づく

　失恋のおかげで、運命の人との出会いに近づく

　病気のおかげで、執着しているものを手放せる

　貧乏のおかげで、生きる知恵を磨く

　試練のおかげで、まだ見ぬ自己を知る

　今はマイナスと思えるような出来事さえも

　いつかきっと感謝体験に変わり

　人生の宝物になる

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by　との

JIS 溶接施工法

保安と保全

2012年1月21日 17:27

　 高圧ガスの設備、装置、配管系の保安と保全のためには、次のようなチェック
をお勧め致します。

・装置の運転開始の際や停止操作の時には、通常の運転時の諸条件に比べて温度
　圧力、流量、振動などが大きく変動するので、各機器や配管に対する負荷が大
　きくなる場合があります。破損、膨張収縮、漏洩、異物堆積、詰まりなどの起
　こる可能性が大きいので絶えず各機器や配管の作動状況、振動、漏洩などを点
　検し異常の有無を確認します。万が一、異常が発見された場合直ちに運転を停
　止し応急措置を行います。

・装置の運転中点検は、故障、損傷などによる事故防止のために、点検個所、点
　検頻度、点検項目などを定めた点検要領を定め確実な点検を行う必要がありま
　す。

・定期点検の頻度は、次のような状態の場合に増やす必要があります。
　1）経年変化により劣化した場合
　2）使用条件が過酷な場合
　3）腐食、摩耗が著しい場合
　4）振動、過負荷及び疲労に対する問題が考慮される場合
　5）肉厚の余裕が小さい場合
　6）点検記録などにより必要がある場合

・設備工事の終了後に、仕様書、図面、試験成績記録、実測肉厚記録その他の
　データーを保安管理記録として作成し、次の項目を記録し、点検を行います。
　1）工事完成時の記録事項
　　a) 完成検査年月日
　　b) 配管ライン番号
　　c) 材質、常用圧力、常用温度、測定肉厚など
　　d) 安全弁の設定圧力
　　e) 耐圧試験圧力及び気密試験圧力
　2）自主点検の検査記載事項
　　a) 検査年月日
　　b) 検査部の位置、肉厚、腐食形態
　　c) 気密試験圧力（必要があれば耐圧試験圧力）
　　d) 次期検査予定日
　　e) 検査担当者名
　　f) その他の特記事項

高圧ガスのご用意、高圧ガス用機器（調整器、バルブ、流量計）など
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2012年1月21日　土曜日
　※テニスの全豪オープン第6日の21日、男子シングルス3回戦で
　 第24シードの錦織圭選手は世界ランキング39位のジュリアン・
　 ベネトー（フランス）と対戦、4-6、7-6、7-6、6-3で下し、
　 ベスト16入りを果たしました。全豪で日本男子が3勝したのは
　 80年ぶりの快挙です。
　天気　雨のちみぞれ　
　気温　3℃(PM8:00)
です。

大学受験塾ﾐｽﾀーｽﾃｯﾌﾟｱｯﾌﾟ村田明彦氏ﾌﾞﾛｸﾞより

「一度リセットしよう」

センター試験お疲れ様でした。

よかった人も悪かった人もいると思います。
よかった人は、浮かれすぎに注意。
まだまだ油断できません。

悪かった人は、辛いかもしれませんね。
しかし、乗り越えないといけません。

センター試験が終わり、国立大学に出願するまでのこの時期。
この時期は、非常に重要です。
この時期に急に勉強できなくなることがあります。

よかった（悪かった）ことから、切り替えられないのです。
結果をずっと引きずって、ぐちゃぐちゃと考えてしまうのです。
この時期にぐちゃぐちゃ考えてもいいことはありません。

できる限り勉強した方がいい。

って頭ではわかっていますよね。
でも心がついていかない。

一度、頭と心をリセットしましょう。

「自分は、どの大学を受けるのか？」
「今から自分は、何をやるべきなのか？」

そう問い直しましょう。

1月、2月は最も成績が上がる時期です。

「この時期を逃すか！」
「何度でも立ち上がってやるぞ！」

というスピリットが必要なのです。

　by　との

保安と保全

FRP容器

2012年1月13日 20:04

FRP容器をご存知でしょうか？

通常、高圧ガスボンベと言うと重くて堅い鉄の塊をイメージされると思います。
これに対し軽量を売りにしたFRP容器が幅広く利用されるようになりました。

FRP容器はどのようにできているのか？

それはライナーと呼ばれる金属製のインナータンクにガラス繊維などを巻き付けて
強化した高圧ガス容器のことです。空気呼吸器や自動車燃料用（主に天然ガス）に
使用されております。

空気呼吸器用FRP容器

重量が圧倒的に軽く耐腐食性もあるので、輸送コストの削減や配達運転手の作業
の負担軽減、容器の腐食管理が合理化可能などのメリットがあります。

FRP容器

見た目は、マンガン鋼の高圧ガス容器と変わりません。
重そうに見えますが、相当軽いです。

FRP 8.4L容器
2011年6月耐圧検査済み
耐圧テスト圧力　24.5MPa
最高充填圧力　　14.7MPa
アルミ製

FRP容器、FRP容器へのAir or N2 等のガス充填のご相談のことなら
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県川口市のお天気は？
　2012年1月13日　金曜日
　※広島市中区の広島刑務所から脱走し、特別手配されていた中国籍の受刑者が
　　13日午後4時35分ごろ、同市西区にいるところを広島県警の警察官が見つけ
　　脱走から約54時間ぶりに逃走容疑で逮捕しました。
　　県警は約500人態勢で周辺を重点的に捜索していた。
　天気　はれ
　ﾎﾞﾝﾍﾞ庫の温度　朝1℃、昼5℃、夜5℃
です。

本日は、雲ひとつない快晴の富士山でした。

＜小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより＞

　自分のことばかり考えていると

　空気を察することができなくなる

　動いてくれる人の心が見えなくなる

　誰かのために生きていると

　周りの空気の変化に敏感になる

　動いてくれる人に感謝の念が湧いてくる

　　by　との

FRP容器

ライフゼム（空気呼吸器）

2012年1月12日 21:31

毒ガスが漏れて作業者を救出しなければならない！

そんなときに根性で毒ガスのある雰囲気に突入するのは自殺行為です。
背中に積んだボンベにより呼吸でき、毒ガスを吸引することのない空気
呼吸器を装備して救出作業に入るべきです。

保護衣、保護長靴、保護手袋、空気呼吸器の完全武装した様子

それでは装着を実際にするつもりで順をおってご説明してみましょう。

装着前の空気呼吸器

１、先ずはじめに装備品がすべて問題ないか外観検査をします。
２、背中に背負う空気ボンベの元バルブを開放します。
　　※ベルが鳴り残量警報が鳴ることを確かめます。
　　　残量3MPa以下でベルが鳴り出します。
３、それでは背負いましょう！
　　左右同じではなく、ガス機器が背負いように左肩側から背負います。

空気呼吸器を背中に背負った状態

４、脇を締め付けるバンドをカシメます。
　　ガス機器（調整器）を固定するバンドをカシメします。
５、いよいよ面体を装着します！
　　その前に・・・
　　メガネはNGです。
　　メガネのコメカミ部フレームが面体のシール部の邪魔になるためです。
６、マスクは顎側の下からオデコ側の上に装着します。
　　※やり方は、やり易い方法でOKです。
７、面体をかぶったら、ゴムひもで締め付けます。

面体装着完了した様子

８、レバーハンドル初期状態のOFF（陰圧）からON（陽圧）に回転させることで
　　呼吸が一気に楽になります。
　　※昔の空気呼吸器は、上記OFF（陰圧）状態の若干息苦しい状態しか
　　 ありませんでした。
９、何らかの不具合が発生し、面体の中で空気が吸えなくなった場合には
　　バイパス弁（赤い回転式バルブ）を開にすることでボンベから直接空気
　　が供給されますので呼吸が出来ます。但し、ガス吐出量が多いので速やかに
　　現場を退避しなければボンベの残量が無くなる可能性があります。

以上で装着完了です。

ちなみに装着した後、使用し終わり、脱ぐときには次の要領で進めます。

１０、回転型のバイパス弁（調整器BOX正面にある赤い弁）を開放しホース内に
　　溜まったガスを放出します。
１１、締付けバンドを外した後、次回装着するときにやり易いように締付け
　　　バックル部分を初期状態に戻し最大に緩んだ状態にしておきます。

以上で取り外し完了です。

陽圧式空気呼吸器装着時に、一番注意すべきことは？
・ボンベのバルブを開けてから装着すること。
・面体のシール部に漏れが見られないこと。

背中に背負っているボンベの容量には限りがあります。
人間が毎分40リットルを吸うことからすれば、写真の大きさのボンベで約30分
使用可能となります。
※安静にした場合には、8〜10L/minといわれます。

緊急作業用、緊急救助活動用の空気呼吸器のご用命や空気ボンベの充填依頼
のことなら川口液化ケミカル株式会社までご連絡ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail :CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県川口市のお天気は？
　2012年1月12日　木曜日
　※本日、午後０時２０分ごろ、福島県や茨城県で震度４を観測する地震があありました。
　震源地は福島県沖で、震源の深さは約２０キロ、地震の規模を示すマグニチュード（Ｍ）
　は５．８と推定されます。その後も午後２時３７分ごろに宮城県で震度３、午後８時１１分
　ごろに福島県で震度３を観測するなど、東北や関東で震度２以上の地震が午後８時半までに
　５回発生しています。
　天気　はれ
　ボンベ庫の温度　朝3℃、昼５℃、夜４℃
です。

今日は寒かった！！
上空に強い寒気が入り込んだために北海道陸別で朝の最低気温が全国で最も低い -29.1度
まで冷え込みました。首都圏でも、東京都心でも -0.7度、宇都宮 -5.9度、さいたま -3.0度
千葉 -0.4度、横浜も0.2度まで下がりました。
東北では、岩手県宮古 -9.1度、宮城県気仙沼 -6.9度、福島県相馬 -10.2度でした。

今日の福島県三春町　「滝桜」　

＜小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより＞

　２０代でやり通したことが

　３０代の存在感となる

　３０代で作ってきた伝説が

　４０代の魅力となる

　４０代で貫いた志が

　５０代で品格となる

　今の取り組む姿勢が

　１０年後の存在感や魅力や品性となる

　by　との

ライフゼム（空気呼吸器）

ガス蒸発器

2012年1月10日 21:49

高圧ガスの液化ガスにはある一定量以上の流量を必要とする場合
液体を気体に変化させる気化器が必要となります。

LPG用温水型気化器

１年で最も寒いこの時期、蒸発器がうまく機能しないことも起こりがちです。

例えば、水槽の水温が上昇しない場合や水温が設定以上に上昇してしまったり
二次側の配管に霜が付いたりする際にはどのような原因が考えられるでしょう？

原因とその対処方法を合わせて列記してみましょう。

原因１　電源が入っていない。
処置１　電源を入れる。

原因２　ヒューズが切れている。
処置２　ヒューズを入れ替える。

原因３　温度調整器が故障している。
処置３　温度調整器を修理または交換する。

原因４　ヒューズが故障している。
処理４　ヒーターを交換する。

原因５　使用量が多い。
処置５　使用量を減らす又は適切な容量のものと交換する。

原因６　水槽の水温が上昇していない。
処置６　上昇するまで待つ。

原因７　ヒーターが故障している。
処置７　ヒーターを交換する。

原因８　使用量が多い（気化器の能力不足）。
処置８　使用量を減らす（気化器を交換する）。

原因９　継電器が故障している。
処置９　継電器を交換する。

異常があったり故障の疑いがあった場合、以上のような対策
方法を試してみて下さい。

高圧ガスの液化ガス用蒸発器のことなら
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail :CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県川口市のお天気は？
　2012年1月10日
　※国際サッカー連盟FIFA2011年世界年間最優秀賞の授賞式で女子日本代表
　（なでしこジャパン）の主将、MF澤穂希選手が女子最優秀選手で表彰されました。
　アジア勢発の快挙だそうです！
　おめでとうございます。
　天気　はれ
　ボンベ庫の温度　昼６℃
です。

　変わるかもしれないから、縛られるのがイヤだから

　といって

　目標を立てること、期限を切ることを避けていたら

　可能性を失ったり、流れを逃してしまう

　とりえあず、まずは目標と期限を決めよう

　やってみて、ダメだったり

　違和感があったら変えればいい

　
　まずは、思い切って打ち立てることが大切

　そこから、何かが動き始める

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by　との

ガス蒸発器

ボンベの管理

2012年1月 5日 19:05

高圧ガスボンベはマンガン鋼製で出来ていますので保管の状態によっては
錆が発生します。

通常、容器表面にペンキを塗装してありますので、露骨に赤錆が出てしま
うことはありません。

しかし・・・

こんな状態のボンベが建設現場などから掘り出され、処分の相談を受ける
ことがあります。ここまで錆びてしまうと再生の可能性はゼロで、破棄す
るしかありません。

これはボンベのバルブですが、原型が残っていません。
ここまで錆びるとボンベの内圧 14.7MPa (旧150kg/cm2)により、容器が割
れたり破裂しないとも限りません。

高圧ガス容器は、雨水なのど溜まり水に浸ってしまう状態や、建設現場で
持ち帰るのが面倒になり地面の中に埋めてしまうなど厳禁です。

耐用年数前の容器を破棄するようなことのないよう、ボンベをお使いになる
消費者の皆さまはくれぐれも容器管理の徹底をしていただけますよう、よろ
しくお願い致します。

高圧ガスボンベのご用命、一般ガスの高圧ガスボンベの処分・破棄など
川口液化ケミカル株式会社までご連絡ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※埼玉県は、県内で想定される津波被害を県の地域防災計画に項目として盛り込む
ため、具体的な検討作業を始めた。東京湾を津波が襲い、県内を流れる荒川を遡
上(そじょう)する可能性が指摘されていることから、東日本大震災を踏まえた被
　害想定見直しの一環として盛り込むことにしたようで海岸のない内陸県では全国
　初の取り組みとなりました。
　天気　はれ
　ボンベ庫の温度　朝4℃、昼8℃、夜7℃
です。

　高い理想を持てば

　基準が高くなる

　基準が高くなれば

　自分を高めることができる

　しかし、それだけだと

　周りが低く見えて

　不満がたまりやすくなる

　基準を高めながら

　姿勢は低くく

　「させていただいている」

　という気持ちを忘れなければ

　どこを建て直したらいいのか

　しぜんと見えてくる

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by との

ボンベの管理

高圧ガスの法体系

2012年1月 3日 17:22

高圧ガスに係る法律は、経済産業省管轄の高圧ガス保安法を中心とし、以下のような法規の
規制を受けます。

法律
・高圧ガス保安法（国会で制定）

政令
・高圧ガス保安法施工令（内閣で制定）
・高圧ガス保安法手数料令（内閣で制定）
・その他

省令
・一般高圧ガス保安規則（経済産業大臣が制定）
・液化石油ガス保安規則（経済産業大臣が制定）
・コンビナート等保安規則（経済産業大臣が制定）
・特定設備検査規則（経済産業大臣が制定）
・容器保安規則（経済産業大臣が制定）
・その他

告示
・高圧ガス保安法施工令関係告示
・製造設備の位置、構造及び設備並びに製造の方法に関する技術上の基準の細目
　を定める告示（製造細目告示）
・高圧ガス設備等耐震設計基準（耐震告示）
・その他

通達：基本通達
・一般高圧ガス保安規則の機能性基準の運用について（例示基準）
・液化石油ガス保安規則の機能性基準の運用について（例示基準）
・コンビナート等保安規則の保安規則の機能性基準の運用について（例示基準）
・容器保安規則の機能性基準の運用について（例示基準）
・特定設備検査規則の機能性基準の運用について（例示基準）
・その他

事務連絡
　経済産業省原子力安全・保安院から都道府県知事宛に運用解釈等についての連絡

運用統一委員会
　高圧ガス保安協会内に不定期に設置され、運用解釈等の統一がなされる

行政指導
　都道府県担当部署による指導

自主基準
・高圧ガス保安協会 KHK 自主基準
・アセチレン製造基準
・特殊材料ガス災害防止自主基準
・LPガスバルク供給基準
・JLPA（日本エルピーガスプラント協会）基準
・その他

その他の法律
・液化石油ガスの保安確保及び取引の適正化に関する法律（液化石油ガス法）
・ガス事業法
・石油コンビナート等災害防止法（石災法）
・消防法
・労働安全衛生法
・建築基準法
・電気事業法
・薬事法
・食品衛生法
・毒物劇物取締法
・計量法

高圧ガスに係る法律・法規に係るガス設備のご検討・高圧ガス配管工事のことなら
川口液化ケミカルケミカル株式会社までご連絡ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2012年1月3日　火曜日
　※第８８回東京箱根間往復大学駅伝で東洋大は２年ぶり３回目の総合優勝を果たしました。
　　圧巻は、総合記録は１０時間５１分３６秒で、昨年早大が１１年ぶりに更新した大会記録を
　　さらに８分１５秒塗り替える驚異的なタイムだったことです。
　　連覇を狙った早大は残念ながら４位に終わりました。
　天気　はれ
　気温　6℃（PM6:00)
です。

大学受験塾ﾐｽﾀｰｽﾃｯﾌﾟｱｯﾌﾟ専任講師村田明彦氏ﾌﾞﾛｸﾞより

Q　気持ちの上がり下がりが激しいのですが、どうしたらいいでしょうか？

直前期は確かに、気持ちの上がり下がりが激しい場合があります。

もし、できなかったら...という不安。

その不安は誰もがもつ不安です。

自分ひとりだけではありません。

大事なのは、気持ちが下がったときです。

下がったときは、たいてい立ち止まってしまいます。

パソコン、ケータイ、テレビ、etc...

余計調子が悪くなるように、自分を持っていってしまうのです。

メンタルが強い受験生は違います。

気持ちが下がってしまったときも、確実に勉強します。

そこが大きな違いです。

反復、音読、過去問演習etc...

丁寧に勉強を続けていれば

必ず気持ちが上がってきます。

だから、まずは目の前のことと向き合うこと。

感情に振り回されるのではなく、感情の主（ぬし）になる。

なれてくると気持ちをコントロールできるようになってきます

　by　との

高圧ガスの法体系

その他消費に係る技術上の基準

2012年1月 1日 20:00

新年のご挨拶を申し上げましたものの、通常通りのｶﾞｽ・真空・低温に関する
情報も日常通りお知らせ申し上げます。

1月1日ですので、基本に立ち返り高圧ガス保安法一般高圧ガス保安規則第六十条
「その他消費に係る技術上の基準」を列記させていただきます。

基本中の基本ですので、各項目気を引き締めて管理徹底していきましょう。

（その他消費に係る技術上の基準）
第六十条　法第二十四条の五の経済産業省令で定める技術上の基準は、次の各号及び
次項各号に掲げるものとする。

一　充てん容器等のバルブは、静かに開閉すること。
二　充てん容器等は、転落、転倒等による衝撃又はバルブの損傷を受けないよう粗暴
　　な取扱いをしないこと。
三　充てん容器等、バルブ又は配管を加熱するときは、次に掲げるいずれかの方法に
　　より行うこと。ただし、安全弁及び圧力又は温度を調節する自動制御装置を設け
　　た加熱器内の配管については、この限りではない。
　イ　温湿布を使用すること
　ロ　温度４０度以下の湯温その他の液体（可燃性のもの及び充てん容器等、バルブ
　　　又は充てん用枝管に有害な影響を及ぼすおそれのあるものを除く。）を使用す
　　　ること。
　ハ　空気調和設備（空気の温度を40度以下に調節する自動制御装置を設けたもので
　　　あって、火気に直接空気を加熱する構造のもの及び可燃性ガスを冷媒とするも
　　　の以外のものに限る。）を使用すること。
四　充てん容器等には、湿気、水滴等による腐食を防止する措置を講ずること。
五　消費設備に設けたバルブ又はコックには、作業員が当該バルブ又はコックを適切
　　に操作することができるような措置を講ずること。
六　消費設備に設けたバルブを操作する場合にバルブの材質、構造及び状態を勘案して
　　過大な力を加えないよう必要な措置を講ずること。
七　可燃性ガス又は毒性ガスの消費は、通風の良い場所でし、かつ、その容器を温度
　　40度以下に保つこと。
八・九　（略）
十　可燃性ガス又は酸素の消費に使用する設備（家庭用設備を除く。）から5メートル
　　以内においては、喫煙及び火気（当該設備内のものを除く。）の使用を禁じ、かつ
　　引火性又は発火性の物を置かないこと。ただし、火気等を使用する場所との間に
　　当該設備から漏洩したガスに係る流動防止措置又は可燃性ガス若しくは酸素が漏え
　　いしたときに連動装置により直ちに使用中の火気を消すための措置を講じた場合は、
　　この限りではない。
十一　可燃性ガスの貯槽には、当該貯槽に生ずる静電気を除去する措置を講ずること。
十二　可燃性ガス及び酸素の消費設備（在宅酸素療法用のもの及び家庭用設備に係るも
　　のを除く。）には、その規模に応じて、適切な消火設備を適切な箇所に設けること。
十三　溶接又は熱切断用のアセチレンガスの消費は、当該ガスの逆火、漏えい、爆発等
　　による災害を防止するための措置を講じて行うこと。
十四　溶接又は熱切断用の天然ガスの消費は、当該ガスの漏えい、爆発等による火災を
　　防止するための措置を講じて行うこと。
十五　酸素の消費は、バルブ及び消費に使用する器具の石油類、油脂類その他可燃性の
　　物を除去した後にすること。
十六　消費した後は、バルブを閉じ、容器の転倒及びバルブの損傷を防止する措置を講
　　ずること。
十七　消費設備（家庭用設備を除く。以下この号及び次号において同じ。）の修理又は
　　清掃（以下この号において「修理等」という。）及びその後の消費は、次に掲げる
　　基準によることにより保安上支障のない状態で行うこと。
　イ　修理等をするときは、あらかじめ、修理等の作業計画及び当該作業の責任者を定
　　　め、修理等は当該作業計画に従い、かつ、当該責任者の監視の下に行うこと又は
　　　異常があったときに直ちにその旨を当該責任者に通報するための措置を講じて行
　　　うこと。
　ロ　可燃性ガス、毒性ガス又は酸素の消費設備の修理等をするときには、危険を防止
　　　する措置を講じること。
　ハ　修理等のため作業員が消費設備を開放し、又は消費設備内に入るときは、危険を
　　　防止するための措置を講じること。

　二　消費設備を開放して修理等をするときは、当該消費設備のうち開放する部分に他
　　　の部分からガスが漏えいすることを防止するための措置を講じること。
　ホ　修理等が終了したときは、当該消費設備が正常に作動することを確認した後でな
　　　ければ消費をしないこと。
十八　高圧ガスの消費は、消費設備の使用開始時及び使用終了時に消費施設の異常の有無
　　を点検するほか、1日に1回以上消費設備の作動状況について点検し、異常のあるとき
　　は、当該設備の補修その他の危険を防止する措置を講じてすること。
十九　容器保安規則第二条第十一号に規定する一般複合容器は、水中で使用しないこと。
２　第五十五条第一項第四号、第十二号、第十七号前段、第二十二号及び第五十五条第二
　項第四号に規定する基準は、五フッ化ヒ素等の消費に準用する。

以上。

高圧ガス保安法、一般高圧ガス保安規則など高圧ガスに係るご相談、ご検討、ガスのご用命
ガス配管工事のご依頼に至るまで川口液化ケミカル株式会社へご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

2012年1月1日　日曜日　お正月
※オウム真理教による目黒公証役場事務長仮谷清志さん監禁致死事件で、大晦日警視庁に出頭した
　元教団幹部平田信容疑者は、16年を超える逃亡生活について「余計なことを言うと人に迷惑が掛
かるので言えない」などと回答を拒否しているそうです。
　天気　はれ
　気温　3℃(AM6:00)です。

今年２０１２年は、辰（たつ）年です。

　辰（たつ）を、言霊（ことだま）でおこせば　「立つ、断つ、発つ（起つ）、建つ・・・」
　ということです。

　これは辰（たつ）の流れに乗る秘訣でもあります。

　１．目標（理想）を打ち立て
　２．それに不要なモノを断ち
　３．その達成に向けて出発し（実際の行動を起こし）
　４．現実を目標（理想）に建て直していく

　カンタンですが、お伝えします。

　まず最初の一つ目は何でもいいからどんなことでもいいから　
　『目標（理想）を打ち立てる』ことです。

　・どうしても叶えたい夢や目標は何か？
　・「なったらいいなぁ~」という１０年後の理想の状態は？
　・大切な人や、世の中に貢献したいことは？

　などなど、もちろん、すでに明確な場合はそれを改めて、自分の心に誓い直せばいいのですが
　もし、不明確ならまず、何でもいいから目標（理想）を打ち立ててみることです。
　そして、一番の秘訣は紙に具体的に手で書くこと。
　書いているうちに明確になってきたり思わぬことがひらめいたりします。

　２つ目は『不要なモノを断つこと』です。

　「決断」という字のごとくすることを決めるというのはしないことを断ち切ることでもあります。

　つまり今年は２０１２年は

　・やらないことを決める
　・中途半端なことはサッパリ断ち切る
　・余分なモノやことをそぎ落とす
　・未練があることや執着していることを捨て去る
　・人との関わりを見直す

　これもまた今年は同時に大切になってくるでしょう。

　断ち切れない人は迷いやすかったり、不安になりやすく前に進むエネルギーが失われていきます。
　切って、そぎ落として、捨てるほど次の「発つ（起つ）」がスムーズに移れます。

　３つ目が

　『その達成に向けて出発し（実際の行動を起こす）』ことです。

　このとき波風が立つこともあります。

　・仲が良かった人がはなれていったり
　・反対勢力が現れたり
　・大切にしていたモノ（こと）を失ってしまったり
　・思わぬカベにぶつかったり
　・意外なことに足をひっぱられたり
　・前に進むのをやめたくなるような問題が勃発したり

　いろいろとショックな出来事やめんどうなことが起きるものです。
　それに屈しないこと、負けないこと、折れないこと、腐らないこと、諦めないことです。

　風を受けて飛行機が飛びたつように人も逆風を受けて自分のステージを上昇させていくのです。

　もし、逆風に負けそうになった時は「そもそも、どうしたいんだっけ？」
　と自分の良心に問いかけ原点に戻ることです。

　４つ目は

　『現実を目標（理想）に建て直していく』こと。

　大きなことにいきなり挑戦したくなるものですがやることは地味です。
　できることから、ひとつずつ、丁寧に、確実にです。

　「コレはいい」と感じたことはすぐに取り入れ「違うなぁ」と思ったことはすぐに改善すること。
　そして不満に感じたことを自分の出番にして、変わるのを待つのではなく、自分から変えていくことです。

　こうして

　１．目標（理想）を打ち立て
　２．それに不要なモノを断ち
　３．その達成に向けて出発し（実際の行動を起こし）
　４．現実を目標（理想）に建て直していく

　この４つを「たてる」ことで流れが変わっていくでしょう。

　昨年はエジプトでの民主化革命、原発の問題、ユーロ危機、TPP問題、金正日死去・・・
　など大きな変化や問題がありましたが

　今年、辰（たつ）年は世界的にも、政治的にも、経済的にも、思想的にも
　さらに大きく変わっていくでしょう。

　そんな大きな波の中で流されるのは出なくいかに流れに乗れるのかがポイントになってきます。

　「立てて、断って、発つ（起つ）、建てる・・・」

　そんな気持ちで今年の目の前で起きる流れに向き合っていたら
　きっと、辰（ドラゴン）があたらしい未来に運んでくれるでしょう。

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by　との
　

その他消費に係る技術上の基準

酸素雰囲気中の燃焼について

2011年12月30日 19:28

　一般的に知られている酸素濃度は空気２１％ですが、この酸素濃度が
増すとその雰囲気中にある物質やガスの燃焼速度は速くなり、発火温度
が低く（火が付き易く）なります。更には火炎の温度が上昇し、火炎の
大きさも大きくなります。

俗に言われているのは、可燃性物質が燃焼するとき空気中と酸素中では

酸素雰囲気中の方が

・燃焼範囲が広くなります（燃え易くなります）
・発火温度が低くなります（発火し易くなります）
・火炎温度が高くなります（火勢が強くなります）

という特長があります。

それでは各種可燃性ガスの爆発範囲・発火温度の違いを見てみましょう！

メタン　CH4
　　　　 発火温度　　　 爆発範囲　　　火炎温度　
空気中　　537℃　　　　5.3〜14%　　 1,875℃
酸素中　　 ー　　　　　 5.1〜61%　　 2,930℃

エタン　C2H6
　　　　 発火温度　　　 爆発範囲
空気中　　515℃　　　　3.0〜12.4%
酸素中　　507℃　　　 3.0〜66%

アセチレン　C2H2
　　　　 発火温度　　　 爆発範囲　　　　火炎温度
空気中　　305℃　　　　2.5〜81%　　　 2,325℃
酸素中　　296℃　　　 2.5〜100%　　　3,135℃

エチレン　C2H4
　　　　 発火温度　　　 爆発範囲
空気中　　490℃　　　　2.7〜36%
酸素中　　485℃　　　 2.9〜80%

シクロプロパン　C3H6
　　　　 発火温度　　　 爆発範囲
空気中　　500℃　　　　2.4〜10.4%
酸素中　　455℃　　　 2.5〜60%

エチルエーテル　(C2H5)2O
　　　　 発火温度　　　 爆発範囲
空気中　　194℃　　　　1.9〜35%
酸素中　　183℃　　　 2.0〜82%

トリクロエチレン　C2HCl3
　　　　 発火温度　　　 爆発範囲
空気中　　 ー℃　　　　ー 〜 ー%
酸素中　　341℃　　　 8.0〜79%

アセトン　C2H6O
　　　　 発火温度　　　 爆発範囲
空気中　　465℃　　　　2.6〜13%
酸素中　　 ー℃　　　 2.6〜60%

水素　H2
　　　　 発火温度　　　 爆発範囲　　　火炎温度
空気中　　580℃　　　　4.0〜75%　 　2,045℃
酸素中　　538℃　　　 4.0〜95%　　 2,660℃

アンモニア　NH3
　　　　 発火温度　　　 爆発範囲
空気中　　651℃　　　　15〜28%
酸素中　　 ー℃　　　 4.0〜79%

アセトアルデヒド　CH3CHO
　　　　 発火温度　　　 爆発範囲
空気中　　185℃　　　　4.1〜50%
酸素中　　 ー℃　　　 4.0〜93%

ガソリン
　　　　 発火温度　　　 爆発範囲
空気中　　2,045℃　　　ー 〜 ー%
酸素中　　2,660℃　　 ー 〜 ー%

灯油
　　　　 発火温度　　　 爆発範囲
空気中　　432℃　　　ー 〜 ー%
酸素中　　251℃　　 ー 〜 ー%

重油
　　　　 発火温度　　　 爆発範囲
空気中　　424℃　　　ー 〜 ー%
酸素中　　256℃　　 ー 〜 ー%

意外な数値のものも少なくないようです。
くれぐれもご注意ください。

ガス漏洩検知器、インターロック制御システム、防爆仕様ガス機器など
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年12月30日　金曜日
　※30日のロンドン外国為替市場でユーロが対円で急落し、１ユーロ＝99円台をつけ
約10年半ぶりに100円の大台を割り込んだ。
　 欧州債務危機の深刻化を主因にユーロ安・円高が加速し、一時99円97銭をつけた。
　天気　はれ
　気温　3℃(PM8:30)
です。

北極流今日の開運ﾒｯｾーｼﾞﾌﾞﾛｸﾞより

覚悟、とはね。

守りたいもののために、自分が傷つくことを恐れないことだよ。

チームのために、ボールにぶつかることを恐れてはいけないのさ。

いったん、やる（＝試合に出る）と決めたら、死んだつもりになって

奮起しなければ、後悔することになる。

たった一つの後悔を取り戻すのに、

３年も５年も、なかには１０年もかけている大人がいるが、

そういう人は、一生、うだつがあがらない。

覚悟を決めて、一球一球（一瞬一瞬）に立ち向かうからこそ、

心身（からだ）が即座に反応して、直感がひらめいて、

良いタイミングを呼び込めるんだ。

これは野球に限った話ではない。

受験にも言えるし、人間関係にも、仕事にも、人生にも通じる。

日々、毎日、瞬間瞬間が、ピンチであり、チャンスでもあるんだ。

～「ドラゴンノート」より～

　by　との

酸素雰囲気中の燃焼について

高圧ｶﾞｽ　「ｶｰﾄﾞﾙ」

2011年12月29日 17:44

高圧ｶﾞｽﾎﾞﾝﾍﾞを複数本まとめたものを「カードル」といいます。

20本組みｶｰﾄﾞﾙ図面

LGCのように量は確保できても高い圧力が必要なものや、LGC容器
では対応していないガス種の場合、カードルを使用します。

20本組 水素ｶｰﾄﾞﾙ　

連結管及び供給設備（減圧弁、流量計ほか）

カードルの積み下ろしには、人力だけでは無理がありますので、ホイスト
の設備か又は運搬車のユニックを利用して積み下ろしすることになります。

N2,O2 などのカードルはある程度汎用性ありますが、H2 , He などは貸出し
台数に限りがあります。設備計画や納期などあらかじめ計画段階よりご相談
いただくことが必要となります。

「カードル」およびカードル用ガス供給設備など
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年12月29日　木曜日
　※ｻｯｶｰ天皇杯全日本選手権準決勝でJ2で7位の京都が横浜Mを延長にもつれ込む死闘を制し
優勝した2002年以来9年ぶりの決勝進出を決めました。
　　これで元旦の決勝は同じくJ2昇格組のFC東京が京都と対戦栓するため史上初J2勢同士の
対戦となりました。
　天気　はれ
　ﾎﾞﾝﾍﾞ庫の温度　朝4℃、昼9℃、夜7℃
です。

未来のことは誰にもわかりません。

しかし、一つだけ、断言できることがあります。

未来は、あなたの手によって、変えられるということです。

・あなたが（未来に）どんなことを望んでいるのか？
・あなたが（未来に）どんな自分になりたいのか？
・あなたが（未来に）どんな人と出会いたいのか？

すべては、現在只今のあなたの選択しだいで、

未来はいかようにもでも、決められるのです。

　～書籍「ドラゴンノート」より～

　by　との

高圧ｶﾞｽ　「ｶｰﾄﾞﾙ」

ガスの性質

2011年12月27日 17:10

高圧ガスにはそのガスごとに異なる性質があります。

代表的なものとして

・可燃性
・自燃性
・支燃性
・毒性
　※高圧ガス保安法で許容濃度200ppm以下のもの。
・腐食性

などが挙げられます。

それでは列記してみましょう！

可燃性ガス
水素(H2)、一酸化炭素(CO)、硫化水素(H2S)、ｱﾝﾓﾆｱ(NH3)、塩化ﾒﾁﾙ(CH3Cl)
臭化ﾒﾁﾙ(CH3Br)、ﾒﾀﾝ(CH4)、ｱｾﾁﾚﾝ(C2H2)、ｴﾁﾚﾝ(C2H4)、ｴﾀﾝ(C2H6)、ﾌﾟﾛﾋﾟﾚﾝ
(C3H6)、ﾌﾟﾛﾊﾟﾝ（C3H8)、n-ﾌﾞﾀﾝ(C4H10)、i-ﾌﾞﾀﾝ(C4H10)、ｴﾁﾚﾝｵｷｼﾄﾞ(C2H4O)
ｱﾙｼﾝ(AsH3）、ｼﾞﾎﾞﾗﾝ(B2H6)、ｼﾞｸﾛﾛｼﾗﾝ(SiH2Cl2)、ﾓﾉｹﾞﾙﾏﾝ(GeH4)、ｾﾚﾝ化水素
(H2Se)、ﾃﾛﾗｴｷｼｼﾗﾝ(Si(OC2H5)4)

自燃性ガス
ﾎｽﾌｨﾝ(PH3)、ﾓﾉｼﾗﾝ(SiH4)、ｼﾞｼﾗﾝ(Si2H6)

支燃性ガス
酸素(O2)、空気(Air)、ｵｿﾞﾝ(O3)、塩素(Cl2)、一酸化窒素(NO)、亜酸化窒素(N2O)
三ﾌｯ化窒素(NF3)、ﾌｯ素(F2)、三ﾌｯ化塩素(ClF3)

毒性ガス
ｵｿﾞﾝ(O3)、塩素(Cl2)、一酸化炭素(CO)、一酸化窒素(NO)、亜酸化窒素(N2O)
二酸化窒素(NO2(N2O4))、塩化水素(HCl)、硫化水素(H2S)、二酸化硫黄(SO2)
ｱﾝﾓﾆｱ(NH3)、塩化ﾒﾁﾙ(CH3Cl)、臭化ﾒﾁﾙ(CH3Br)、ｴﾁﾚﾝ(C2H4)、ｴﾁﾚﾝｵｷｼﾄﾞ
(C2H4O)、ｱﾙｼﾝ(AsH3)、ﾎｽﾌｨﾝ(PH3)、ｼﾞﾎﾞﾗﾝ(B2H6)、ﾓﾉｼﾗﾝ(SiH4)、四塩化ｹｲ素
(SiCl4)、ｼﾞｸﾛﾛｼﾗﾝ(SiH2Cl2)、ﾓﾉｹﾞﾙﾏﾝ(GeH4)、ｾﾚﾝ化水素(H2Se)、三ﾌｯ化窒素
(NF3)、三塩化ﾎｳ素(BCl3)、三ﾌｯ化ﾎｳ素(BF3)、ﾌｯ素(F2)、ｼﾞｼﾗﾝ(Si2H6)、四ﾌｯ化ｹｲ素
(SiF4)、六ﾌｯ化ﾀﾝｸﾞｽﾃﾝ(WF6)、ｵｸﾀﾌﾙｵﾛｼｸﾛﾍﾟﾝﾃﾝ(C5F8)、三ﾌｯ化塩素(ClF3)
ﾃﾄﾗｴﾄｷｼｼﾗﾝ(Si(OC2H5)4)

腐食性ガス
塩素(Cl2)、一酸化窒素(NO)、二酸化窒素(NO2(N2O4))、塩化水素(HCl)
二酸化硫黄(SO2)、ｱﾝﾓﾆｱ(NH3)、四塩化ｹｲ素(SiCl4)、ｼﾞｸﾛﾛｼﾗﾝ(SiH2Cl2)
三塩化ﾎｳ素(BCl3)、三ﾌｯ化ﾎｳ素(BF3)、ﾌｯ素(F2)、臭化水素(HBr)、四ﾌｯ化
ｹｲ素(SiF4)、六ﾌｯ化ﾀﾝｸﾞｽﾃﾝ(WF6)

複数種のその性質を併せ持つ高圧ガスもございます。
そういったガスの場合、特に注意が必要です。

可燃性、自燃性、支燃性、毒性、腐食性ガスの
ガス供給設備、ガス配管工事、高圧ガス保安法に即した設備など
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年12月27日　火曜日
　※NTTドコモおよび富士通、富士通セミコンダクター、NEC、パナソニック
　 モバイルコミュニケーションズ、韓国Samsung Electronics社のメーカー5社
　 が、通信機器向け半導体の開発・販売を手掛ける合弁会社設立のための合弁
契約を締結したようです。
　天気　はれ
　ボンベ庫の温度　朝3℃、昼６℃、夜５℃
です。

　例えば・・・

　１００メートルきっちり走ろうと思えば

　どうしてもゴールのわずかな手前で

　スピードが落ちてしまうもの

　早く走るには

　１０５メートルぐらい先をゴールにして

　気を緩めず走ること

　その最後のわずかな鼻の差が

　驚くほどの大差となる

　今年、最後の週

　最後まで駆け抜けよう

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）
　
　by　との

ガスの性質

加圧に耐えうる真空フランジ

2011年12月26日 22:17

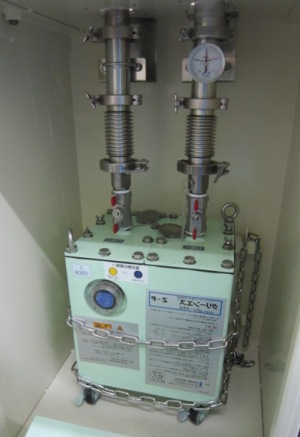

除害塔 IN,OUT NW25ﾌﾗﾝｼﾞ

乾式除害塔は毒ガスを無害化するための吸着剤が中に入っています。
当たり前ですが人体に影響のある濃度の毒性ガスが除害塔を通過しますので、接続継手部で
毒性ガスの漏洩があってはなりません。

ご覧のようにIN,OUT継手は、クイックカップリング式真空フランジであるNW25になって
います。シール部はOリングが平滑な平面のフランジ面同士につぶされることでシールされ
ております。但し、一般的なNW25フランジに使用されるシール部品は、センターリングO
リングと呼ばれ真空の漏れに対応していますが、圧力の加わった加圧状態では漏れる構造に
なっています。

そのような場合にはアウターリング付きセンターリングOリングが最適です。

加圧下でも漏れの少ないアウターリング付きOリング

Oリングの内側にセンターリングがあり真空になってもOリングが配管中心部に引き寄せら
れません、更にOリングの外側にもアウターリングがついていますので配管内が加圧状態
になってOリングが広がりません。

左：NW25フランジ同士を接続する前
右：NW25+ｱｳﾀーﾘﾝｸﾞ付きｾﾝﾀーﾘﾝｸﾞOﾘﾝｸﾞ装着した様子
　※この上にｸｲｯｸｶｯﾌﾟﾘﾝｸﾞで締付け固定して使用します。

除害塔は毒性ガスをN2ガスで希釈しますので、多少の陽圧にはなります。
このような部位には「ｱｳﾀーﾘﾝｸﾞ付きｾﾝﾀーﾘﾝｸﾞOﾘﾝｸﾞ」がお薦めです。

真空機器、真空チャンバー製作、真空配管、真空漏れ検査など
真空に関することなら川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年12月26日　月曜日
　※トヨタ自動車は小型のハイブリッド車（ＨＶ）「アクア」を発売しました。
　　「プリウス」より価格を約５０万円低く設定した車体は「ヴィッツ」とほぼ
　　同じ大きさで、燃費は１リットル当たり３５・４キロと、プリウスの３２・６
　　キロを上回るようです。
　天気　はれ
　ボンベ庫の温度　朝1℃、昼6℃、夜5℃
です。

　応援される人には「健気（けなげ）さ」がある

「自分はデキる」

「オレは特別だ」

「私は十分にやっている」

　と変な自信がついたら

　我力だけでなんとかしようと思うようになり

　健気さが失われ

　人の気持ちが離れ

　天の助けは遠のいていく

　自力の限界（無力さ）をよく知り

「（ありがたく）させていただく」

「おかげさま（で今がある）」

　という気持ちで

　今、できうる最善を尽くす中で

　健気さが醸（かも）しだされ

　思いもよらない他力が働くようになる

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by　との

加圧に耐えうる真空フランジ

超低温液化ガスの注意事項

2011年12月25日 17:19

　液化窒素−196℃、液化酸素−183℃、液化アルゴン−186℃、液化炭酸ガス−57℃（5.2atm)
など超低温液化ガスは極めて温度の低い液化ガスです。液化炭酸ガスの場合には−78.5℃の
ドライアイスとしても多く利用されております。

超低温液化ガスを使用する上での注意事項を列記します。

・超低温液化ガスを取り扱う機器、配管にはじめて超低温液化ガスを流す場合には、気化した
　低温ガスから徐々に流し込むよう予冷します。
・液化ガス機器や液化ガス配管は金属の収縮などを考慮する必要があります。
・配管のフランジなどは温度変化による締め付ける力の変化により、ガスが漏洩する恐れがあ
　りますので注意が必要です。
・超低温の液化ガスまたは気化したばかりのガスが通過する配管およびフレキホースなどの
　金属部分に直接素手など皮膚を触れてはいけません。低温に耐える専用の革手袋などを用いる
　必要があります。冷えた液化ガス機器、液化ガス配管は空気中の水分が凍結して付着し、霜や
　氷状になりますが、普通の冷蔵庫の中の氷と違いはるかに冷たい液化ガス温度に近い氷ですの
　で、絶対に素手で触れてはいけません。
・液化ガスが通過する前後のバルブを閉めてしまうと、液化ガスが閉じ込められ液封現象を起こ
　し、内部の液化ガスが気化して高い圧力に上昇し配管などが破裂する恐れがあります。このよ
　うな場合を想定し、安全弁や逃がし弁を設け異常な加圧状態を防止することが必要です。

超低温液化ガスのご相談、ご依頼、超低温液化ガス設備のご検討、お見積、ガス工事まで
川口液化ケミカル株式会社へご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年12月25日　日曜日　Xmas
　※日本テレビ系の連続ドラマ「家政婦のミタ」最終回で40％という高視聴率を記録した。
　崩壊寸前の家庭に派遣された家政婦を主人公「三田灯：みたあかり」を松嶋菜々子さんが
　演じ、派遣先の家族の非常識な依頼を無表情で遂行するキャラクターが人気を呼び
　「承知しました」というセリフは流行語になりました。
　天気　はれ
　気温　4℃(PM5:30)
です。

　心が乱れると、モノの扱いが雑になる

　心を静めるには、これ以上、丁寧にできないぐらい丁寧に扱ってみる

　すると、心に幸せが広がりはじめる

　心が荒れると、人との関わり方が雑になる

　心をととのえるには、これ以上、特別扱いできないぐらい

　特別な気持ちで向き合ってみる

　すると、運（流れ）が向いてくる

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）
　
　by　との

超低温液化ガスの注意事項

液化ガス貯槽の爆発

2011年12月24日 20:52

　お正月休みを迎える前に、長期にわたり高圧ガス設備を休止することが
事故につながった例をご紹介いたします。

平成4年8月末、北海道石狩にある食品工場の液化窒素貯槽が内圧の上昇し
たことにより破裂事故を起こし、半径350mにあった工場の窓ガラスが割れ
破裂した貯槽の破片が飛散しました。

液化窒素貯槽は7000m3タイプのもので定期検査も行っていましたが、消費
事業所に対して圧力の上昇に関し注意が促され「使用しないときの圧力上昇
に関し注意をする」ことの指導がなされておりました。
　しかし、結果的には約2ヶ月間の間貯槽内のガスを使用しない状態を放置し
内圧が約7MPaまで上昇させてしまい、貯槽の破壊に耐えうる設計圧力7MPa
を超えたため真空二重槽の液化窒素貯槽が内部圧力の異常な上昇により破裂
したのです。

直接の原因は圧力上昇だけではありません。貯槽には内圧を下げるための安
全対策がなされていましたが、圧力を下げる安全弁（放出弁・ﾘﾘｰﾌ弁）を働
かせるためのバルブが人為的に閉止し閉められており、バネ式および破裂式
2種類の安全弁が動作しなかったのです。

高圧ガスの液化ガス貯槽は厳しい基準により管理さえしっかりしていれば破
裂するものではありません。一番大切なことは日常点検など管理を徹底して
圧力が異常に上昇しているときにはブローなど適切な圧力を戻すための適切
な措置を講ずることが大切なのです。その上で各種バルブ（安全弁や破裂弁
などの元弁など）の機能を理解し、実務担当者が的確に操作することです。

貯槽よりも小さな任意に製作した配管系や可搬型液化窒素容器（LGC or ｾﾙﾌｧｰ
）などのものには安全弁が設けられていないものがあります。その場合には
更にこまめに安全を管理し、各種フローの意味を把握できていなければ圧力
上昇による破裂事故などを防ぐことができません。

貯槽にしろ小規模設備にせよ、定期的な安全確認とガス設備を的確に把握する
ことが大切なのは変わりがありません。

長期のお正月休みを前に、安全管理につき実務担当者の方にはくれぐれも注意
をしていただけますようよろしくお願い致します。

液化窒素貯槽のご相談、LGCや小型容器等の小規模液体窒素設備の検討・施工
管理のご相談なども含め、川口液化ケミカル株式会社までご連絡ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail :CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年12月24日　土曜日 ｸﾘｽﾏｽｲﾌﾞ
　※オホーツク海の発達した低気圧の影響で、北日本から西日本にかけての日本海側
　　で降雪が強まるようです。25日午後6時までの24時間降雪量は多いところで、北陸
　　で80センチ、北日本、関東甲信、近畿、中国60センチになる恐れがあり、東海、
　　九州、四国でも雪が降るようです。
　天気　はれ
　気温　1℃（PM9:00)
です。

北極流今日の開運ﾒｯｾｰｼﾞﾌﾞﾛｸﾞより

はっきり言ってしまえば、

「原発」「年金」「環境」「靖国」などの問題について、

１００％オリジナル（独創的）な意見が言える人なんて、

どこにもいません。

有名な大学教授や、ノーベル賞を受賞するような学者ですら、

９０％は他人の意見や研究を土台にし、

そこに１０％の自分の意見を付け加えているに過ぎません。

受験生の中には、「オレはオレのやり方でやる！」と言って、

オレ流で突っ走ろうとする人もいますが、

それでは頭打ちになり、スキーマ脳はめざめにくくなります。

　（中略）

優れた解答を"盗む（＝まねる）"ことは、

受験勉強のディフィニション（仕上げ）として最適です。

受験にはさっさと合格して、その後、ぜひ、創意工夫の人生を歩んでください。

～「一発合格勉強法（中経出版）」より～

「オリジナリティ（独創性）」を作っていくために必要なことは、

まずは「コピー（模倣）」すること。

盗んで、真似て、模倣をして、

その後に自身の独自性を作り上げていくのです。

　by　との

液化ガス貯槽の爆発

液化ガスが蒸発したときのガス体積

2011年12月23日 23:30

液化ガスは取扱上注意しなければならない点として何点かありますが、先ずは
低温であることがあげられます。

実例として汎用性の高い液化ガスの温度は？

液化酸素　　　-183.0℃
液化窒素　　　-195.8℃
液化ｱﾙｺﾞﾝ　 　-185.7℃
液化炭酸ｶﾞｽ -56.6℃(5.2atm)

以上のような極低温状態です。

※液化炭酸ガスの場合には、0.4168MPa 以下の圧力になると液体の状態から
　ドライアイスである固体または気体の状態に変化しますので、圧力が下がら
　ないよう注意が必要です。

更には液化ガスが気体のガスに変化すると1倍や２倍などではなく数百倍に膨張
しますので、ガス配管の中にバルブとバルブの間に閉じ込めてしまうと、単純
計算で数十MPaに昇圧してしまい破裂（場合によっては爆発）してしまいます。

例えば液化酸素の場合は、液化酸素１Lの質量が 1.141kg で、0℃ 1atm の場合
酸素ガス 1m3 は1.429kg です。従いまして液化酸素 1L が蒸発して 0℃ 1atm
のガス（気体）になるとその体積 V は？

V　=　1.141 (液密度kg/L) ÷ 1.429(ガス密度kg/m) x 1,000 = 798L

となり、液化酸素は蒸発すると800倍の体積のガス（気体）になります。

汎用ガス各種の体積膨張は？

液化酸素 1L = 酸素ガス 0.799m3(0℃ 1atm) = 0.842m3(15℃ 1atm) = 0.901m3(35℃ 1atm)

液化窒素 1L = 窒素ガス 0.646m3(0℃ 1atm) = 0.682m3(15℃ 1atm) = 0.729m3(35℃ 1atm)

液化ｱﾙｺﾞﾝ 1L = ｱﾙｺﾞﾝｶﾞｽ 0.784m3(0℃ 1atm) = 0.827m3(15℃ 1atm) = 0.885m3(35℃ 1atm)

液化炭酸ｶﾞｽ 1L = 炭酸ｶﾞｽ 0.521m3(0℃ 1atm) = 0.550m3(15℃ 1atm) = 0.588m3(35℃ 1atm)
※重量換算が多いので例えますと
　液化炭酸ｶﾞｽ1kg = 液化炭酸ｶﾞｽ 0.971L = 0.506m3(0℃ 1atm) = 0.534m3(15℃ 1atm) = 0.571m3(35℃ 1atm)
　炭酸ｶﾞｽの液体換算は温度-20℃,圧力1.97MPa(abs)における値を示し、他は1atm(0.1013MPa)における値で
　示しています。

液化ガスの液化酸素、液化窒素、液化ｱﾙｺﾞﾝ、液化炭酸ｶﾞｽ、液化ﾌﾟﾛﾊﾟﾝｶﾞｽなど
液化ガス、液化ガス供給設備、液化ガス配管工事のことなら
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail: CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年12月23日　金曜日
　※太らない習慣のポイントは？
　　遅い時間の食事が習慣になっては、ダイエットにNG。夜遅くなればなるほど代謝は落ち、
　　食べたものはそのまま脂肪に蓄積されます。当然、夕食の高カロリーメニューは太る原因
　　になるので、夕食は三食の中で最もヘルシーを心がけ、最低でも寝る3時間前には食べ終え
　　るようにしましょう。外食もできれば週1～2回に調整し、外食の翌朝は果物や水分のみで
　　過ごすなどプチ断食するとリセットに役立ちます。また、「ついつい買い」を回避するた
　　めにも、用事がない限りコンビニに立ち寄るのは控えましょう。 お風呂はは湯船にゆっく
　　り浸かる習慣をつけることで、発汗＆代謝アップ効果が期待でき、やせやすい体質につなが
　　ります。さらに、体が芯から温まることで快適な睡眠と、翌朝の爽快な目覚めにつながり
　　ます。
　天気　はれ
　気温　1℃(PM23:00)
です。

北極流今日の開運ﾒｯｾｰｼﾞﾌﾞﾛｸﾞより

幼い頃は誰でも、

遊びや自分の好きなことに夢中になるものです。

その結果、男の子なら、虫や車やスポーツ選手に詳しくなったり、

女の子ならお人形や歌や芸能人や◯◯ごっこに我を忘れます。

大人になっても少年少女の心は失わずに、

興味を持ったことは、忙しい...とか、

学校が...とか言い訳せず、

たまには何かに熱中してみて下さい。

（中略）

まずは欲張らず、どれか一点に集中し、

そこにエネルギーを注ぎ込めば、次から次へと

多方面にその効果が広がっていくのです。

この作戦を「一点突破 全面展開」と言います。

～「一発合格勉強法（中経出版）」より～

知らない分野の話題でもすぐに理解し、

自分の意見を述べられるようになり、

伝えたいことを、巧みに表現できるようになるためには...

あれこれ色々と学ぶより、

まずは一つの分野を極めることです。

何か一つの分野を極めると、

全てにつながっていきます。

　 by　との

液化ガスが蒸発したときのガス体積

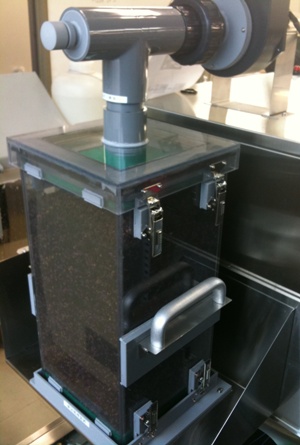

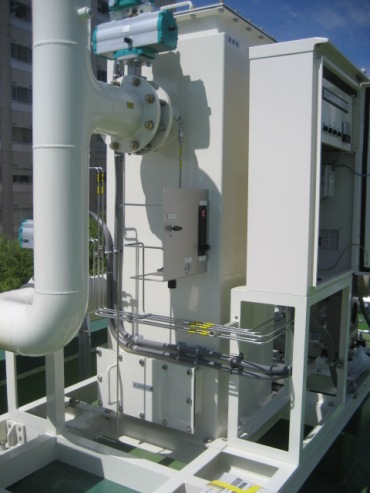

乾式除害装置

2011年12月19日 20:06

乾式除害装置は、今や小型の装置に据え置きで利用されるほど一般的なものとなりました。
端的に言ってしまえば排ガスを窒素希釈しながら吸着塔に流せば無害化できる非常にシン
プルなものです。だからこそ基本的なルールを守らないと事故につながる可能性が高いと
も言えます。

ドライエッチング装置用乾式除害装置の使用上の注意を見ながら乾式除害のルールを感じ
てみてください。

・ドライエッチングの排ガス中に含まれる可燃性ガスの濃度は、爆発下限界濃度の 1 / 5
　以下になるように、十分窒素ガスで希釈をしてください。
・ドライエッチング装置から排出される排ガス中の酸素濃度は、必ず５％以下となるよう
　窒素ガスで希釈をしてください。
・窒素ガスで希釈した窒素＋ドライエッチング排ガスの合計流量は除害装置規定流量以下
　とし、除害対象ガスの合計濃度が１％以下になるよう使用します。
・大気や水分を混入させたり流入させることの無いよう管理して下さい。
・除害装置の各部品を水で濡らしてはいけません。
・除害装置を使用開始した後は、排ガス（有害ガス）が除害装置内に流れていますので装
　置の開放を絶対にしてはいけません。
・吸着塔の入口側、出口側の継手を脱着する場合には、バルブの開閉順序を守って操作し
　ましょう。
　→吸着塔接続時には、IN,OUT継手を接続したら先ず「出口バルブ」を開け、次に「出口
　　バルブを開けます。
　→切り離し時には、「入口バルブ」を閉じた後、「出口バルブ」を閉じ、最後にIN,OUT
　　接続継手を開放し切り離します。
・吸着塔の出口側にある最終インジケーター（覗き窓）が青紫から黄色に変色したものは
　使用せず、直ちに除害剤の交換をしてください。
・吸着塔の真中にある中間インジケーター（覗き窓）の色が変色した場合には交換時期が
　近づいている目安となります。
・吸着塔を設置して1年を経過したものは、基本的に除害剤交換をお薦めいたします。
・吸着塔交換時には、入口側、出口側両方の閉止板（メクラフランジ）を取付け、バルブが
　確実に閉じていることを確認してください。
・ドライエッチング用乾式除害装置には、装置が爆発する可能性がありますのでSiH4,Si2H6
　SiH2Cl2,ｼﾗﾝ系,TEOS,AsH3,PH3,B2H6,ﾄﾞｰﾋﾟﾝｸﾞ類を流してはいけません。　
・O2,O3,N2をﾌﾟﾛｾｽｶﾞｽとして使用し同時にﾌﾟﾗｽﾞﾏ反応させると　NOx が生成し、硝酸ｴｽﾃﾙ
　が生成する可能性があり、蓄積すると爆発する危険性があります。

※硝酸ｴｽﾃﾙ　　CH3ONO2 , C2H5ONO2
　ﾆﾄﾛ化合物　 CH3NO2 , C2H5ONO2

乾式除害装置のご用命は川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年12月19日　月曜日
　※朝鮮中央通信は北朝鮮の最高指導者で国防委員会委員長の金正日キムジョンイル総書記＝
　　朝鮮人民軍最高司令官＝が17日午前８時半、現地指導に向かう列車の中で急性心筋梗塞で
　　死去したと報じました。
　　年末最後にしながら年間TOPｸﾗｽの大騒ぎですね。
　天気　はれ
　ボンベ庫の温度　朝4℃、昼5℃、夜4℃
　自然からのﾒｯｾｰｼﾞ
　今日の風景は天空の山　戊申（つちのえさる）
　大所高所から見渡せば、本物が見極められる。
　人生の質は、いかに本物と出会い、近付くかで決まります。
　まずは本物の人物と縁ができるような素養を磨くことです。
　決して、誰のことも、見下さない、侮らない、バカにしない
　差別しないことです。
　すべての人に誠実に。
です。

「え！？そこまで教わっていません」

「聞いていないので知りませんでした」

「それは、私の仕事外なので関係ないです」

「やったことないので、できません」

　と平気で言う人はいつまでたってもウダツがあがらない

　そもそも世の中は理不尽なことが多かったり

　急な変更があるもの

　自己正当化の言い訳して自分を守っても

　流れに取り残されて次第に周りの誰からも応援されなくなる

　仕事の成果と人生の質を変えるには守るべきものを変えればいい

　必要な情報は自分から取りにいく

　分からないことは先回りして、聞いておく

　自分都合よりも組織（チーム）の都合を優先して

　良い成果につながるように最善と誠意を尽くす

　何か（誰か）を守ろうとする人が

　何か（誰か）から守られようになる

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by　との

乾式除害装置

微圧調整器

2011年12月17日 17:53

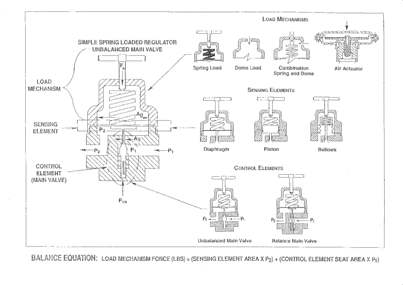

　ガス圧力調整器は、ボンベの圧力や機械や装置で使用したい小さな圧力に下げる
役割を担っているガス機器です。

Min 0.01MPa 仕様微圧調整器

一般的な窒素ガスボンベの場合 14.7MPa (旧単位 150kg/cm2) の圧力を 0.1 MPa(1kg/cm2)
などに下げて（調整して）圧力調整器出口から窒素ガスが調圧されて出てきます。
このとき、使用する一般的な圧力としては 0.1MPa や 0.2MPa 程度が多いようで
すが、精密分析装置や微圧デジケーター、入口圧力の変動厳禁であるマスフロー
コントローラーなどには弱い圧力で安定した窒素ガスを供給する必要あります。

汎用調整器では 0.0○ MPa を調整して安定した圧力で窒素ガスを制御することが
できません。
そのような場合には、Min 0.01MPa まで調整の出来る微圧用調整器が必要です。

0.01MPa (二次圧力計)まで調圧可能な二段減圧調整器　

汎用調整器は高圧ボンベの圧力調整機構が当たり前ですが１段階で調整しています。
微圧調整器の二段調整器は、2段階に分けて圧力を下げます。
窒素ボンベ 14.7MPa を 1MPa 程度まで１段目で減圧し、2段目の調整機構で更に
0.0○MPa まで2段階に分けて下げる訳です。

2段調整器を横方向から見た様子

上の写真でも分かる通り、普通の調整器では調圧ハンドル側にだけ出っ張っていま
すが、二段調整器は調圧ハンドルの逆側（写真の下側方向）にも出っ張っています。
調整器を正面から見た背面側で１段階目の減圧をし、正面側の2段階目の調整機構で
微圧を調整します。

すると・・・

0.0○ MPa の低い圧力でも安定して装置やガス機器などに窒素ガスを流すことが出来
ますし、入口および出口側条件の変化にも１段減圧調整器よりも安定した圧力を供給
することができるのです。

微圧のガスが必要な装置や安定した圧力を必要とするMFC/MFMなどに使用する
二段減圧調整器（レギュレーター・減圧弁）のことなら
川口液化ケミカルケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年12月17日　土曜日
　※政府は建設が止まっている八ッ場（やんば）ダム（群馬県）について、建設を再開
　　する方向で調整に入りました。事業主体の国土交通省関東地方整備局が「継続が妥当」
　　とした検証結果を踏まえ前田武志国交相が最終判断するようです。
　天気　はれ
　気温　3℃（PM6:00)
です。

　「これぐらいまぁいいか」

　「そのうちタイミングが合ったら」

　「まだ、大丈夫でしょう」

　その気持ちの積み重ねが

　後に大きなトラブルにつながる

　多くの人は

　問題になってから

　「やろうと思っていた...」

　と口々に言う

　それから解決しようとすれば

　莫大なエネルギーが必要になる

　何事も早く対処するに越したことはない

　ひとつでも先手

　一歩でも先回り

　１時間でも前倒し

　その差が

　のちに大差となる

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　BY との

微圧調整器

ｶﾞｽ検知警報装置試験（定期メンテナンス）

2011年12月15日 20:09

ｶﾞｽ検知警報装置　試験成績表

毒性ガスや可燃性ガス、酸欠防止のための酸素濃度計など、ｶﾞｽ検知警報器のセンサー校正
は大切な保守点検項目であり、センサー自身の交換を含め欠かすことのできないものです。

点検項目は多岐にわたり詳細な点検を行います。

例えば・・・冒頭のCOガスセンサーの場合

機種名 　 : VH-1
製造番号　 : V8208
製造年月　 : S63.9
検知対象ｶﾞｽ : CO (CH4ｶｰﾌﾞ付き）
検知部型式　: PE-2DC（ｻﾝﾌﾟﾘﾝｸﾞ盤）
ｾﾝｻｰ型式　　: F2
ﾌﾙｽｹｰﾙ濃度　: 2000ppm
校正ｶﾞｽ種　 : CO
校正ｶﾞｽ濃度 : 1600ppm
指示計目盛単位 : 無単位
警報値　　　: 2000ppm
前回点検日　: 2011年2月2日
入力電圧　　: AC100V
警報ﾓｰﾄﾞ　　: 自動復帰
後続警報　　: 無し
ｲﾝﾀｰﾛｯｸ　　 : A接点
電源警報ﾗﾝﾌﾟ: 良し
ﾌﾞｻﾞｰ動作　 : 良し
外部警報確認: 未実施
FC32-A　　 : 3個
AD-20　　　: 1個
ｶﾞｽ濃度計　 : BVA-B029
ﾃﾞｼﾞﾀﾙﾏﾙﾁﾒｰﾀｰ: BVA-T503
ｽﾄｯﾌﾟｳｫｯﾁ : BVA-Q094
ｾﾞﾛ又はﾍﾞｰｽ値: 点検時 3.0 / 調整値 1.0
ﾋｰﾀｰ電流値 : 125mA
警報設定値　: 10.0 (2000ppm) 1段目
校正ｶﾞｽ指示 : 点検知 8.0 / 調整値 9.0
反応速度　　: 7秒
吸引流量　　: 0.4/0.4 L/min
検知部気密　: 良し
備考　　　　: 60%応答ﾎﾟｲﾝﾄ(1000ppm...7.4)
部品使用年月日: ｾﾝｻ2011.1 , ﾎﾟﾝﾌﾟ2008.3
2重ﾌｨﾙﾀｰ　3個予定交換実施
総合判定　　: 合格

ガス検知警報器の定期メンテナンスや新規のガスセンサー増設、新設など
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年12月15日　木曜日
　※ｱﾒﾘｶ大ﾘｰｸﾞの入札が締め切られた日本ハムのﾀﾞﾙﾋﾞｯｼｭ有投手ﾎﾟｽﾃｨﾝｸﾞｼｽﾃﾑ（入札制度）で
　　レンジャーズ、ブルージェイズ、カブスの３球団を含む６球団が入札したようです。
　　
　　ダルビッシュ有（ゆう）　宮城・東北高から０５年にドラフト１巡目で日本ハムに入団。
　　２年目に１２勝を挙げてチームの日本一に貢献すると、０７年には１５勝５敗で沢村賞を
　　受賞した。３年目から５年連続で防御率１点台を記録するなど０９年から２年連続で最優
　　秀防御率に輝いた。最多奪三振を３度、ゴールデングラブ賞を２度獲得している。今季
　　２８試合に登板して１８勝６敗、防御率１・４４。２７６三振を奪い、２年連続で最多奪
　　三振のタイトルを獲得した。通算成績は９３勝３８敗で防御率１・９９、１２５０奪三振。
　　１９６センチ、９８キロ、右投げ右打ち。２５歳。大阪府出身。

　天気　はれ
　ボンベ庫の温度　朝4℃、昼8℃、夜8℃
です。

　秘められた力を発揮できていない人は

　すぐに結果を求めて

　一気に全部やろうとし

　何事も中途半端になっていることが多い

　まずは自分のテリトリー（専門の範囲）を決めること

　どんなに小さいことでもいいから

　テリトリーを絞って

　完成度を高めて

　その枠内で

　自分が一番輝いている瞬間（局面）を見つけること

　あとは

　その枠を壊し、飛び出しても

　次の活躍の領域が必ず見つかる

　まずは

　ひとつ、何でもいいから

　カンペキにできるようになること

　そこから思わぬ才能のタネが芽を出してくる

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by　との

ｶﾞｽ検知警報装置試験（定期メンテナンス）

ガスボンベ切り替え設備

2011年12月11日 22:02

　 高圧ガスボンベを使用する際、ボンベの交換を速やかに行うため
予備のボンベを予め用意しておき、タイミングを見て空ボンベと充填
してある予備ボンベ切り替える設備が集合装置またはマニホールドと
言われるものです。

高純度窒素およびLN2 LGCボンベ集合装置

ガスの種類や使用する圧力、流量により構成する機器選定も疎かに出来
ません。一般的な不活性ガスなどの場合真鍮製のバルブ、調整器、流量
計に銅製の連結管などの組み合わせが多く使用されます。

47L容器 x 2本手動切替え集合装置（マニホールド）

パージバルブ付きネックバルブ＋高純度ガス用調整器

左右のボンベを連結管によりアングル架台に固定されたネックバルブと接続
します。ボンベ交換などによりボンベ口金を開放した際に入り込む、空気、
水分、酸素分、ゴミなどをネックバルブ背面にあるパージバルブを開閉する
ことで排出し供給側に回り込まないよう注意をします。

左右のボンベのどちらが空瓶か充填瓶か見分けがつくよう開閉ラベル、も
しくは充空シール（空か満タン下を区別する表示）などを付けておくと管理
し易いです。

管理者が日常点検の折、ボンベの残量を監視し交換おタイミングを計ること
が欠かせませんが、それよりも早くガス切れしてしまう恐れがある場合には
接点付きの圧力計により残量警報を取るか、半自動で空瓶と充填瓶を切り替
える半自動切替調整器を使用することをお薦めします。しかし、人目をかけず
一切の切り替えやボンベ交換などを行うことは出来ませんので管理者による
要所要所での圧力確認は大切なガス切れしないためにも必要です。

特殊ガス配管工事、特殊ガス集合装置、特殊ガスマニホールドなど
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail :CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県さいたま市の天気は？
　2011年12月11日　日曜日
　※あらゆる組織や臓器の細胞に変化できる人のｉＰＳ細胞（新型万能細胞）から
止血効果のある血小板を大量に作り出す方法を、京都大ｉＰＳ細胞研究所が開発
　 したようです。
　天気　はれ
　気温　5℃(PM10:00)
です。

北極流今日の開運ﾒｯｾーｼﾞﾌﾞﾛｸﾞより

結果を求めなければ、落ち込まない。

過去に執着しなければ、苦しみも生まれない。

全てを手放すこと。

その上で、只今、すべきことをきちんとする。

全力で役割に徹する。

そして、結果は天にお預けする。

そうやって生きたら、

自分の魂が求める方向に自然と導かれていく。

　by　との

ガスボンベ切り替え設備

接点付き流量計

2011年12月10日 19:16

パージメーターはさまざまな機器に組み込まれ利用されています。

接点付き冷却水用流量計

これは加熱するポンプに冷却水として使用される水の流量計です。
フルスケールは 10L/min ですが、Min 2/min を下回ると機器本体に異常が
出てしまうためエラーメッセージなどを電気的に表示してインターロック
などを取ります。

パージメーター背面のセンサーを通じ接点信号を発信する構造になっています。

某社ドライ真空ポンプの各種ユーティリティー

水に限らず、ガス、電気、圧力作動エアーなどなど。
それぞれの入力下限値を下回るとエラー信号を発信することで機器本体の
故障を未然に防いでいるのです。

接点付きパージメーターのほか、デジタル流量制御機器、デジタル流量表示器など
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@kclhem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県さいたま市のお天気は？　
　2011年12月10日　土曜日
　※2013年以降の地球温暖化対策を話し合う気候変動枠組み条約第１７回締約国会議（COP17）
は、2013～2017年の5年間を「第二約束期間」に設定し、先進国が引き続き温室効果ガスの
削減義務を負うとした特別作業部会による新たな合意案が各国に示しました。
　 さあ！　日本、カナダ、ロシアはどうする？
　天気　はれ
　気温　5℃(PM7:00)
です。

　アタマの中でいくら考えていても

　何も進まず

　可能性のタネは腐っていく

　とにかく

　何でもいいから第一歩を踏み出して

　痕跡を残すこと

　あとは

　その続きから

　また一歩進んだらいい

　やりかけがあるから

　またやろうと思う

　痕跡を残すことで

　心は開墾されていく

　
　やがて

　心は良い「培地（ばいち）」となり

　あらゆる出来事に

　幸せのタネが育つようになる

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）
　 by との

接点付き流量計

ｼﾘﾝﾀﾞーｷｬﾋﾞﾈｯﾄの日常点検

2011年12月 2日 22:04

　特殊材料ガスなどの特殊高圧ガスボンベは、装置や反応炉など直近で貯蔵し消費
されることが多いためｼﾘﾝﾀﾞーｷｬﾋﾞﾈｯﾄに収納して使用されます。

ｼﾘﾝﾀﾞーｷｬﾋﾞﾈｯﾄの定義は高圧ガス保安法一般高圧ガス保安規則第六条第一項第四十二号
一般則関係例示基準 35.「ｼﾘﾝﾀﾞーｷｬﾋﾞﾈｯﾄ」に細かく規定されております。

実際の運用上ｼﾘﾝﾀﾞーｷｬﾋﾞﾈｯﾄを１日に１回以上管理責任者やその指示を受けた者が以下
のような項目を点検し、ｼﾘﾝﾀﾞーｷｬﾋﾞﾈｯﾄの側に残ガス管理表などを常備し一次圧力及び
二次圧力の残圧を確認することが望ましいとされております。

1,　ｼﾘﾝﾀﾞーｷｬﾋﾞﾈｯﾄ内の負圧の確認
2,　検知警報器の検出端部の異常の有無の確認
3,　緊急遮断弁の取り付け状態の確認
4,　バルブの開閉表示の確認
5,　ガスの流れ方向表示の確認
6,　容器、配管、機器類の固定状態の確認
7,　配管、機器類、排気ダクトなどの錆の有無、歪みなど異常の有無の確認
8,　専用治具・工具の配備の確認
9,　保護具の配備の確認

ｼﾘﾝﾀﾞーｷｬﾋﾞﾈｯﾄのご質問、お問い合わせ、設計、製作、組立、耐圧気密試験、改造、移設など
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年12月2日　金曜日
　※NHKスペシャルドラマ「坂の上の雲」第3部は総合テレビで12月4日より
　　毎週日曜午後7時30分から全4回放映されま、最終回は12月25日になります。
　天気　はれ
　ボンベ庫の温度　朝5℃、昼8℃、夜6℃
　自然からのﾒｯｾーｼﾞ
　今日の風景は菌類　辛卯（かのとう）
　人生の真の繁栄は菌類の生体と一緒です。
　常に変化し続け、独自性を発揮しながら、周りと強調共和する。
　日々、生まれ変わり
　日々、死に変わり
　違う自分でありながら、周りの人に対しては
　変わりのない愛で接することです。
です。

大学受験塾ﾐｽﾀーｽﾃｯﾌﾟｱｯﾌﾟ専任講師村田明彦氏ﾌﾞﾛｸﾞより

受験生が使ってはいけない言葉７

｢みんなやっているんで。｣

みんな授業を受けているから。

みんなこの教材をやっているから。

みんながやっているからといって
自分にとってベストかどうかわかりません。

成績の上がり方は、十人いれば十人十色。

となりの受験生と自分を比べるより、
自分にとっていいか悪いかが判断できるようになるのが大事です。

勉強しているときは、一人でやる時間が多く孤独です。

だけど、一人で必死に勉強しているときは決してさみしくはありません。

｢絶対に成績を上げるぞ！｣
｢志望大学に合格するぞ！｣

と志をもって、
がんばっているとき
心は明るく軽く温かくなるのです。

　by との

ｼﾘﾝﾀﾞーｷｬﾋﾞﾈｯﾄの日常点検

高圧ガス付帯設備用空気呼吸器

2011年12月 1日 20:24

　消防署隊員が火事の現場で背中にボンベを背負いマスクをかぶって消火作業をしている
様子をご覧いただいたことがあると思いますが、それが空気呼吸器（商標：ライフゼム）
です。

工場や鉱山などの事業所、災害現場、大気圧を超える環境、隧道（すいどう）などの他、酸
素欠乏空気、人体に有害な粉塵、毒性ガス、蒸気などを吸入する恐れのあるときに使用する
にはプレッシャデマンド形空気呼吸器がお薦めです。

ただし、次の特殊環境下では注意が必要です。

・低温の場合
　　環境温度-20℃〜+5℃の場合、空気呼吸器内に水があると凍結して呼吸を妨げます。
　　更に-20℃以下の場合、空気呼吸器の上から防寒衣を被る必要があります。0℃以下の
　　作業環境で作業を中断する際やボンベを新しく交換し、再使用するときなど、呼気中
　　の水分や暴露した水分が凍結し、呼吸弁が固着する可能性があります。面体を顔に当
　　てて呼吸が苦しくないか以上を確認し、異常がある際には呼吸弁を緩め解氷してから
　　マスクをかぶるようにします。

・高温の場合
　　環境温度が+70℃以上の場合、呼吸器が故障する可能性があるため呼吸器の上から防熱
　　衣を被る必要があります。

・高圧下の場合
　　高圧下では次のようにエアータンクの使用時間が短くなりますので注意が必要です。
　　通常の大気圧下での使用時間が３０分の場合
　　環境圧力
　　　 98kPaの使用時間は　　　　約１５分
　　　196kPaの使用時間は　　　 約１０分
　　　294kPaの使用時間は　　　　 約８分　

　　※注意
　　　環境圧力294kPa（旧単位3kgf/cm2)以上になると、窒素酔いの高気圧障害症状が現れて
　　　正常な行動がとれなくなることがあります。

空気呼吸器、毒性ガス用防毒マスク、毒性ガス検知警報設備など
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393　　
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ先頭のCutHereはｽﾊﾟﾑ対策です。

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年12月1日　木曜日
　※『第62回ＮＨＫ紅白歌合戦』の出場歌手が決定し紅白合わせて55組となりました。
　　KARA・神田沙也加・少女時代・猪苗代湖ズ・芦田愛菜・鈴木福らが発表会見に登場しました。
　天気　雨
　ボンベ庫の温度　朝6℃、昼8℃、夜7℃
　自然からのﾒｯｾーｼﾞ　
　今日のﾒｯｾーｼﾞは「諸刃の剣」　庚虎（かのえとら）
　理想と現実、精神と肉体、陰と陽、男と女
　相反する二つが統合されたとき
　信じられないほどの「光」が生まれます。
　人格とは、その「光」を浴びてはじめて陶冶され
　進化するものなのです。
です。

北極流今日の開運ﾒｯｾーｼﾞﾌﾞﾛｸﾞより

尽くして、それが相手からかえってこないことを嘆く人がいる。

報われないことを嘆く人もいる。

なぜ、嘆くのか？

それは、自分を捨てて、愛そのものになりきっていないから。

愛そのものならば、後悔はしない。

by との

高圧ガス付帯設備用空気呼吸器

吸収剤、中和剤

2011年11月22日 23:46

毒性を有するガスには次のような中和剤を用いて、吸収、中和させることができます。

亜硫酸ガス
　アンモニア水、炭酸ソーダ、苛性ソーダの水溶液、消石灰またはその水溶液

アンモニア
　水および硫酸、塩酸などの酸性水溶液

塩素
　消石灰またはその水溶液、炭酸ソーダ、苛性ソーダのアルカリ性水溶液

塩化水素
　水または苛性ソーダなどのアルカリ水溶液

クロルメチル
　水、アンモニア水

酸化エチレン
　水

シアン化水素
　水、苛性ソーダ水溶液、次亜塩素酸ソーダの水溶液

トリメチルアミン
　水

ブロムメチル
　苛性ソーダなどのアルカリ水溶液

ホスゲン
　苛性ソーダまたは炭酸ソーダなどのアルカリ性水溶液、消石灰

モノメチルアミン
　硫酸の水溶液

硫化水素
　次亜塩素酸ソーダ、炭酸ソーダ、苛性ソーダなどのアルカリ性水溶液

毒性ガス用除害装置、毒性ガス用ガス漏洩検知警報器、毒性ガス用配管工事など
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ前のCutHereはｽﾊﾟﾑ対策ですので削除願います。

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年11月22日　火曜日
　※韓国与党ハンナラ党は野党の強い抵抗を押し切って米韓自由貿易協定（ＦＴＡ）
　　の批准同意案を強行採決しました。日本の環太平洋経済連携協定（ＴＰＰ）交
　　渉参加に焦る李明博（イ・ミョンバク）大統領は早期批准を強く訴えていまし
　　たが野党議員が韓国国会で催涙弾を投じ大騒ぎになり紛糾するなど決して満場
　　一致の米韓ＦＴＡの批准案可決ではなさそうです。
　天気　はれ
　ボンベ庫の温度　朝13℃、昼10℃、夜10℃
　今日の風景　水晶　辛巳
　　邪気を浄化し、精神を純化する水晶。
　　あなたの前に広がる世界が「美しかれ」と願うなら
　　まず、自分自身が祖素直であり、純粋無垢であり
　　真っすぐであり、無色透明であること。
　　すると、おのずから人々の心は浄化され、世界は純化する。
です。

大学受験塾ﾐｽﾀーｽﾃｯﾌﾟｱｯﾌﾟ村田明彦氏ﾌﾞﾛｸﾞより

「嵐の日でも」

苦しくなったり、あきらめそうになったり、心がざわついたりしても、信じて進んでみよう。

苦しみや

挫折や

衝撃は

もっと成長するために、もっとよくなるために、用意されているんだ。

嵐の日でも

雨の日でも

曇の日でも

つきぬけると、そこには太陽があり必ず光がさしこむ。

今が、真っ暗闇でも、必ず光がさしこむ。

だから、あきらめてはいけないんだよ。

日々、毎日調子がいいわけじゃない。

調子がよい日もあれば、悪い日もあるだろう。

そのときが勝負。

光がさすのを信じて、貫いてみよう。

by　との

吸収剤、中和剤

ガス漏洩検知器

2011年11月21日 23:28

　可燃性ガス、毒性ガスなどの漏洩は、人身事故、災害に直結します。
24時間連続して漏れを検知し安全を守ってくれるのがガス漏洩検知器
です。　

センサー交換が可能な毒性ガス検知器

ガス種によりさまざまな検出原理がありますが、ガス漏れセンサーは
６ヶ月間または１年間で交換が必要な場合が多く、少なくとも１年に
１回以上のセンサーの感度を校正するメンテアンスが必要です。

ガス漏れを数値化し表示する検知警報指示部

ガス漏れの信号を取り込んで、ボンベの元バルブを緊急遮断したり
装置を立ち下げしたり、自動でパージを行ったり緊急除害装置を起動
したりして自動的に安全方向に連動させることが可能です。

ガス検知警報制御盤（シーケンサー制御式）

各種ガスの漏洩検知器や除害装置、電気計装工事（シーケンス制御）など
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ前のCutHereはｽﾊﾟﾑ対策ですので削除願います。

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年11月21日　月曜日
　※プロ野球日本シリーズ2011は昨日、福岡市中央区のヤフードームで第７戦を行い
　　福岡ソフトバンクが中日ドラゴンズを３－０で破り、４勝３敗で８年ぶりの日本一
　　に輝きました。ホークスが日本一に輝くのは南海時代を含めて通算５度目になり
　　秋山幸二監督は就任３年目にして初の栄冠です。秋山監督の男泣きも見られ祈願の
　　優勝であったことがうかがえますね。
　天気　はれ
　ボンベ庫の温度　朝10℃、昼12℃、夜12℃
です。

　「腐る」のと「発酵する」のは違う

　人の害になるのが腐敗

　人の為になるのが発酵

　誰でも、生きていれば

　辛いことも
　苦しいことも
　失敗することもある

　そんなときに

　何（誰）を思うか？

　それが人生を２つに分ける

　手を抜いた失敗は

　周りに迷惑をかけ

　自らの人生を腐敗させていく

　誰かのために挑戦した失敗は

　次への糧になり

　人生を豊かにしていく

　何があっても腐らず

　目の前のことに最善を尽くす者は

　光を発して、周りを照らす
（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by との

ガス漏洩検知器

乾式除害剤

2011年11月20日 17:15

　半導体に代表される特殊材料ガスは極めて強い毒性、腐食性を有する物が多くあります。
これらのガスは薄膜成長反応炉の中などで100％処理され無害なガスに変化することは無
く、原料ガスの多くは毒性、腐食性を持ったまま排出ガスとして捨てられます。

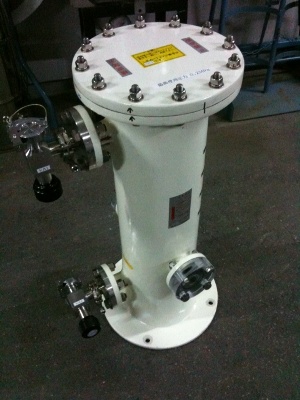

排ガス処理剤　「シリカエース」

このとき無害化するための除害設備が除害装置であり、対象ガスと吸着剤が反応して有害な
ガスを許容濃度TLV値以下にする肝が処理薬剤です。対称ガスに対しさまざまな吸着剤を選
択し、配合して吸着塔に充填されます。

吸着剤で無害化できる主な対象ガスは？

水素化合物
SiH4,B2H6,AsH3,PH3,H2Se,GeH4,SnH4,PbH4,NH3,H2S,HI,H2Te,SbH3

塩化物
Cl2,HCl,AsCl3,AsCl5,BCl3,PCl3,PCl5,POCl3,SiH2Cl2,SiHCl3,SiCl4,SnCl4
WCl6,C2ClF6,GeCl4,MOCl5

フッ化物
BF3,AsF3,AsF5,CF4,CHF3,F2,HF,MOF6,SF4,SF6,WF6,C2F6,C3F8,PF3
PF5,SiH3F,SiHF3,,SiH2F2,SiF4,Si2F6

有機化合物
TEOS,TMB,TMP,TEOA,N(CH3)3 トリメチルアミン,Al(CH3)3 トリメチルアルミニウム
Ga(CH3)3 トリメチルガリウム,Ga(C2H6)3 トリエチルガリウム
In(CH3)3 トリメチルインジウム,In(C2H5)4 トリエチルインジウム
Sn(CH3)4 テトラメチルスズ,Sn(C2H5)4 テトラエチルスズ
Zn(CH3)2 ジメチル亜鉛,Zn(C2H5)2 ジエチル亜鉛

主な反応式は？

SiH4
2SiH4 + 6KMnO4 + 10KOH → 6K2MnO4 + 2K2SiO3 + 4H2O + 5H2

SiH2Cl2
2SiH2Cl2 + 6KMnO4 + 10KOH → 4K2MnO6 + 2K2SiO3 + 4KCl + 5H2O + 2H2

AsH3
2AsH3 + 6KMnO4 + 12KOH → 6K2MnO4 + 2k3AsO4 + 4H2O + 5H2

PH3
2PH3 + 6KMnO4 + 12KOH → 6K2MnO4 + 2K3PO4 + 4H2O + 5H2

B2H6
B2H6 + 6KMnO4 + 12KOH → 6K2MnO4 + 2K3BO3 + 6H2O + 3H2

NH3
2NH3 + 6KMnO4 + 8KOH → 6k2MnO4 + 2KNO3 + 2H2O + 5H2

BCl3
2BCl3 + 2KMnO4 + 6KOH → 2KCl + 2MnCl2 + 2K3BO3 + 3H2O + 2・1/2O2

Cl2
4Cl2 + 2KMnO4 + 2KOH → 2MnCl2 + 4KCl + H2O + 4・1/2O2

HF
8HF + 6kMnO4 + 2KOH → 8KF + 2MnO2 + 2Mn2O3 + 5H2O + 5・1/2O2

WF6
2WF6 + 2KMnO4 + 10KOH → 12KF + WO3 + WO2 + Mn2o3 + 5H2O + 2・1/2O2

O3
2O3 → 3O2 （Mn触媒）

14KOH + 2KMnO4 + 5SoF2 → 6KF + 2MnF2 + 7H2O + 5・1/2O2 + 5K2SO3
14KOH + 2KMnO4 + 5COF2 → 6KF + 2MnF2 + 7H2O + 5・1/2O2 + 5K2CO3
14KOH + 2KMnO4 + 5COCl2 → 6KCl + 2MnCl3 + 7H2O + 5・1/2O2 + 5K2CO3

TEOS
Si(OC2H5)4 + KOH + KMnO4 → K2MnO4 + K2si(OC2H5)3 + KOC2H5 + H2O + H2

以上対象ガスと反応式により、吸着剤の色の変化を確認しガスセンサーの警報システム
との併用に更なる安全性が確保されます。乾式吸着剤は湿式のようなメンテナンスやユ
ーティリティはほとんど不要で、処理剤の性能によりコンパクト化および低コスト化が
実現可能です。また、吸着剤のみのセットによっても排ガス処理が可能で、お客さまの
ご要望により特注での装置組み込み対応も可能です。

特殊材料ガスの除害装置。除害塔などのご相談ご用命は
川口液化ケミカル株式会社までご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ前のCutHereはｽﾊﾟﾑ対策ですので削除願います。

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年11月20日　日曜日
　※「仕分け」第4弾がスタートし初日は原子力分野などが議論され、高速増殖炉「もんじゅに」
　　ついて、抜本的に見直すべきとの提言が出されました。
　天気　晴れ後雨
　気温　16℃（PM5:30）
です。

そのむかし、インドに周利槃特（シュリハンドク）という僧がいた。
シャカの十大弟子の一人だった。

十大弟子というからには、数あるシャカの弟子の中でもさぞかし優秀な人物
なのだったのだろうと思いきや、実際は、全くそうではなかった。

優秀というよりも、むしろ愚鈍で、彼がどれほど愚鈍だったかというと、
自分の名前すら覚えることができなかったというのだから、本当に苦労したのだと思う。

あるとき、あまりの自分のふがいなさに、絶望し、慟哭（どうこく）した。
話をききつけた、お釈迦様は、彼のもとにかけより、こう言ったのだ。

"道を歩む上では、賢きも、愚かも、関係ない。

いや...むしろ、おまえのように、自分の愚かさを知っていることは、もっとも悟り
に近いのだ。

世の中には自分は賢いと思っている愚か者が、本当に多いのだから。"

そして、彼は一本のホウキとともに、こんな言葉を授かった。

"塵（ちり）を払わん。

垢（あか）を除かん。"

と。

それから彼は雨の日も風の日もホウキを握りしめ、

"塵（ちり）を払わん。
垢（あか）を除かん。"

と掃除し続けた。

「掃除なんかしてて、悟れるかよ。」
と、他の門弟からバカにされることは、しょっちゅうだった。
結果の伴わない道だから、ときにはその言葉が深く心に突き刺さるときもあった。

しかし、彼は賭けたのだ。

最も敬愛する、その師の言葉に、全人生を賭けたのだ。
気がつけば、二十年もの月日が流れていた。

精舎は美しく磨かれ、余計なものはなくなった。
すべてのものはきらめくように輝き、まるで彼に愛をささやきかけてくるかの
ようであった。

彼は思った。

"あの頃は、何かを得たい、得たいと思って必死になっていたけれど、

結局、二十年経った今も、何も得ることはできなかったな。

でも、もはやそんなことはどうでもよかったのだと、今では思う。

なぜなら、私は、今...

全てのものの中に光を見出し、仏を見出すことができるのだから。

この他に一体、何が必要なのだと言うのだろうか。

...ああ、そうか。

お釈迦様はあのとき、"塵（ちり）を払わん。垢（あか）を除かん。"

とおっしゃったけれど、垢と塵とは、そんな私の心の汚れのことを言っていたのか。

...ありがとうございます。"

澄み切った瞳から、ひとしずくの涙がこぼれ落ちた、そのとき...

彼はついに、阿羅漢の境地に達した。

（大学受験塾ﾐｽﾀーｽﾃｯﾌﾟｱｯﾌﾟ川崎雅史氏ﾌﾞﾛｸﾞより）
　by との

乾式除害剤

半導体用のガス

2011年11月19日 19:09

もはや、半導体が産業の米と言われたのは過去のこと。

薄膜を積層させる技術は、太陽高発電、LED、有機ELなどに取って代わりましたが
半導体の技術が進化発展してきたことから引き継がれ新たな産業を生み出されていると思います。

半導体前工程と呼ばれるプロセスは、シリコン薄膜の表面を酸化・CVDなどの方法でシリコン酸化
物、シリコン窒化物などの薄膜をつけ。マスクを用いて写真製版、エッチングにより部分的に除去
し、ここに拡散、イオン注入などにより必要な不純物を入れます。これらの工程を複数回繰り返し
シリコン薄板に多くのICチップを製作します。

それぞれの工程で使用される高圧ガスには、多くの種類、混合割合、流量を微妙に制御されています。

エピタキシャル成長
Si　　　　　[SiH4,SiHCl3,SiH2Cl2,SiCl4] + H2
Ge　　　　 GeH4,GeCl4
ﾄﾞｰﾊﾟﾝﾄ　　AsH3,PH3,B2H6
Ⅲ-Ⅴ族　　　AsH3 + (CH3)Al + (CH3)Ga + H2
ﾄﾞｰﾊﾟﾝﾄ　　H2Se,H2S,H2Te,(Ch3)2Te,(CH5)2Te,(C2H5)2Te,(C2H5)2Zn

酸化
　　　　　　O2,O2 + H2,O2 + H2O,O2 + HCl,O2 + Cl2,O2 + N2

エッチング
SiO2　　　　CHF3,CF4,CF4 + H2,C2H6,C3H8,CCl2F2
Si3N4　　　 CF4,CF4 + H2,CF4 + O2
Poly Si　　　CCl4,CF4,CF4 + O2,CCl3F,CClF3,CBrF3,Cl2,SF6,NF3,C2H6
Si　　　　　CCl2F2,CF4,CF4 + O2,CCl4
Al　　　　　BCl3,CCl4,CCl4 + Ar,CCl4 + He,Cl2
Al2O3　　　BCl3,CCl4,CCl4 + He
Cr　　　　　Cl2,CCl4,CCl4 + Air,CCl4 + O2
Mo　　　　 CCl2F2 + O2,CCl4 + O2,CF4 + O2,CF4
Ti　　　　　CCl4,CF4
Ta　　　　　CF4
GaAs　　　 CCl2F2,CCl4

レジスト除去
　　　　　　O2,CF4 + O2

不純物拡散
B　　　　　BCl3,BBr3,B2H6
P　　　　　PH3,PCl3,POCl3
As　　　　 AsH3

イオン注入
B　　　　　BF3,BCl3
P　　　　　PH3 + H2,PF3,PF5
As　　　　 AsH3 + H2,AsF3,AsF5,AsCl3
Si　　　　 AiF4
Sb　　　　SbH3

CVD
SiO2　　　SiH4 + O2,Si(OC2H5)4,SiH2Cl2 + N2O,SiH4 + N2O
Si3N4　　 SiH4 + NH3,SiH4 + N2,SiH2Cl2 + NH3
PolySi　　 SiH4 + NH3,SiH4 + H2,SiH4
PSG　　　 PH3 + SiH4 + O2,SiH2Cl2 + PH3 + N2O
BSG　　　 B2H6 + SiH4 + O2
a-Si　　　 SiH4 + Ar,SiH4 + H2
Al2O3　　 AlCl3 + CO2 + H2,Al(CH3)3 + O2,Al(OC3H7)3

スパッタリング
　　　　　 Ar,Ar + O2

イオンプレーティング
　　　　　 O2,N2,NH3,C2h2,CH4,H2S

各種高圧ガスのボンベでのご用意、ガス機器（圧力調整器、バルブ、流量制御機器など）
特殊ガス配管工事まで川口液化ケミカル株式会社へご連絡ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere@klchem.co.jp
※ｱﾄﾞﾚｽ前のCutHereはｽﾊﾟﾑ対策ですので削除願います。

ありがとうございます

今日の埼玉県さいたま市の天気は？
　2011年11月19日　土曜日
　※CS放送のアニメ「銀魂（ぎんたま）」の1話分が突然放送休止になり、蓮舫行政刷新相
　　のネタが影響したのかと取り沙汰されております。
　天気　雨
　気温　13℃(PM7:30)
です。

耳に聞こえてくる音は、

あなたの心をあらわしている。

心の中が、騒（さわ）がしいと、

まるで、それをごまかすかのように、

人は、物音をたてたり、刺激的な音楽を聴いたりして、

騒音（ノイズ）の中に隠れようとする。

心が静かな人は、

所作（しょさ）も静かで、

無音の中で、真の幸福感に満たされる。

耳を澄まして、

心の音を、聞いてみよう。

（北極流今日の開運ﾒｯｾｰｼﾞﾌﾞﾛｸﾞより）

　by との

半導体用のガス

FET用気相エピタキシー

2011年11月18日 23:05

　気相エピタキシー（Vapor Phase Epitaxy）には、AsやPの原料としてAsCl3やPCl3を使用する
塩化物VPEと、AsH3やPH3を使用する水素化物VPEがあります。

マイクロ波デバイス用のVPE法はAsCl3を原料とするVPEでGaAsのVPEウエハ製造工程で単結晶
基板の前処理（エッチング、洗浄、乾燥）はLPEと同じで、エピタキシャル成長時にはH2S
SiH4などのドーピングガスを使用します。キャリアーガスにはH2が使用され、パージにN2が使用
されます。FTE用VPE法では原料のAsCl3とGaを約800℃の水素雰囲気中で反応させ、反応管内に
GaCl蒸気とAs蒸気を作ってガスの下流に置かれたGaAs単結晶基板上に単結晶GaAsの薄膜を積層
させます。一般的にn型不純物用ドーピングガスはH2Sが使用され、SiH4の場合も稀にあります。
FTE用VPEは　4GaCl + AS4 +2H2 → 4GaAs + 4HCl　となり排ガス中にはHClが存在します。
　FET用VPE-GaASの量産システムでは石英製基板ホルダーにセットされた複数のGaAS単結晶板
をモーターで回転させながら成長させます。キャリヤーガスのH2ガスの流量制御や成長温度など
も自動制御されます。AsCl3の配管系やHCl・As4のある反応管、ドーピングガスのボンベなどは
排ガス処理装置＋スクラバーに接続して処理をされます。

MO-CVDなどのガス供給系、ガス流量制御系、排ガス処理装置など
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere@klchem.co.jp
※ｱﾄﾞﾚｽ前のCutHereはｽﾊﾟﾑ対策ですので削除願います。

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年11月18日　金曜日
　※素粒子ニュートリノが光速より速く飛行するという実験結果を９月に発表していた名古屋大など
　国際共同研究グループは今月初めまでの再実験でほぼ同様の結果が得られたと発表しました。
　天気　はれ
　ボンベ庫の温度　朝13℃、昼14℃、夜12℃
です。

受験生が使ってはいけない言葉5
（大学受験塾ﾐｽﾀーｽﾃｯﾌﾟｱｯﾌﾟ専任講師村田明彦氏ﾌﾞﾛｸﾞより）

「できたと思っていたんですけど」

ミスしていた。
できていなかった。
得点できていなかった。

受験では、そのセリフは通用しません。

できたと思っていたけど、できていなかった。

わかったと思っていたけど、わかっていなかった。

そこから抜け出すためには？

簡単にできた！
簡単にわかった！

と思わないことです。

本当にできているのかな？
本当にわかっているのかな？

とたえず、疑い、確認する。

見る角度をかえてみる。

勉強の感覚を伸ばしていくためには、
「自分はできている」と満足しないことです。

現状を壊していくことで、進歩し、向上するのです。

　 by との

FET用気相エピタキシー

液相エピタキシー

2011年11月17日 22:08

　化合物半導体の工業的なエピタキシャル成長法は、液相エピタキシーと気相エピタキシー
とがあります。液相エピタキシー（Liquid Phase Epitxy）は光半導体素子用のエピタキシャ
ル・ウエハの製法として、赤外発光用LPE-GaAs（液相エピタキシーにより成長させたGa-As
）、高輝度赤外発光用のLPE-AlGaAs、赤色及び緑色発光用のLPE-GaP 、AlGaAs / GaAs 系
半導体レーザー、GaInAsP / InP 系半導体レーザー及び受光素子用などに用いられております。

　化合物半導体の量産はGaP または GaAs を基板とする液相エピタキシーで GaAs を例にとり
ますと Ga （29.8℃で溶融）の溶液に GaAs を溶かし込み、この溶液を GaAs 単結晶板にかぶ
せ除冷すると過飽和になった GaAs が GaAs 単結晶板の上に層状に析出します。このときにド
ーパントそして Si , Te , Zn を用い、GaP の場合には H2S , NH3 のようなドーピング用のガス
を用いる場合があります。Ga の溶液が酸化しないように不活性ガスの N2 ガスや還元性ガスの
H2 ガスの雰囲気中でエピタキシャル成長が行われます。横型液相成長炉のスライド式カーボン
ボートを使用する場合、ボート内に設けられた溶液溜からボートの下の基板ホルダー上の単結晶
基板の上に溶液をかぶる仕組みになっており、LPE成長システム内に酸素が混入しないよういろ
いろと工夫されています。
　緑発光用のLPE-GaP は回転スライド法で大きなカーボン円板内に収納された GaP 基板上に
溶液をかぶせることで同時に成長させることが出来ます。円板をモーターで回転させることで
均一の厚さの成長層に成長します。また、n型ドータント用H2S 、P型ドーパント用のバブラー
から蒸発させる Znガス、発光中心のドーパント用NH3 など、いずれもキャリアーガスの H2 , N2
により自由に成長室に流すことが出来、一度の成長で n型GaP とP型GaPのLPE成長層を一挙に成
長させます。H2S , NH3 , H2 , N2 ガスのボンベから配管系は排気装置に接続され、万が一漏れが
あったときにに安全性が守られLPE成長室からの排ガスはガス処理装置を経てスクラバーなどガス
洗浄装置に導かれております。

MO-CVD装置の改造、改修、メンテナンス、原料ガスのご相談や
特殊ガスのガスに関するご質問のことなら
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere@klchem.co.jp
※ｱﾄﾞﾚｽ前のCutHereはｽﾊﾟﾑ対策ですので削除願います。

ありがとうございます

今日の埼玉県川口市のお天気は＞
　2011年11月17日　木曜日
　※プロ野球の「コナミ日本シリーズ２０１１」第５戦は１７日、名古屋市のナゴヤドームで行われ
　　ソフトバンクが５―０で中日を破り敵地で３連勝、対戦成績を３勝２敗としてダイエー時代の
　　2003年以来8年ぶりの日本一に王手です。
　天気　はれ
　ボンベ庫の温度　朝12℃、昼14℃、夜13℃
です。

＜失うのは、次を得るためだから＞

　いい流れとは、何かしら流れ続けている状態

　悪い流れとは、留まって変化していない状態

　失う、壊れる、別れ、損する、亡くす...

　流れを味方にするには

　流れゆくままに自然に生きること

　執着、固執、復讐、独占、囲い込み...

　流れ出ないようにするのは

　不自然な生き方

　出るのを止めたら

　新たなる流れも入ってこなくなる

　たとえ多くを失ったとしても

　必要なものは必ず残るようになっている

　いや！正確には

　失ったのではなく

　天地自然にお返しただけ

　次へ進むべきときは

　必要な分だけちゃんと授かる

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by との

液相エピタキシー

化合物半導体のボート成長法

2011年11月15日 18:38

化合物半導体のボート成長法とは？

単結晶をボート形状をした容器の中ですくることからその名前がつきました。

ボート材料には熱の歪みの少ない高純度の石英が使用されています。成長法の概要
としては、二部屋に分かれた石英室の一方に As を置き、もう片方の石英室に Ga と
GaAs 単結晶のタネを乗せた石英ボートを入れた後にそれぞれの反応炉を真空密閉し
てセットします。炉を昇温することで一方の As を昇華させ、もう片方の石英室に導
くことで Ga と反応させて GaAs メルトを生成させます。あとに生成した GaAs メル
トをタネ結晶に接触させてタネ結晶側から徐々に固化させて結晶を作ります。
　As は、600〜610℃で昇華が始まり高い蒸気圧を持ち、GaAs の反応が石英室で行
われるので耐圧と急激な昇温を避けなければ問題があります。ボート成長炉をフード
内に設置することが大切です。成長した結晶の取り出しには、結晶に衝撃を与えない
よう石英室を破壊して取り出す必要があります。
　ボート成長法には、水平ブリッジマン法（ホリゾンタル・ブリッジマン法）と温度
傾斜凝固法（グラジェント・フリーズ法）とがあります。水平ブリッジマン法は反応
炉の温度分布を一定に保つことに石英室を移動して、GaAs メルトをタネ結晶側から
冷却させる方法です。温度傾斜凝固法は反応炉内の温度分布に傾斜を保たせたままに
炉内温度を冷却させる方法です。

化合物半導体用のアンモニア供給設備、アンモニアガス配管工事など
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ前のCutHereはｽﾊﾟﾑ対策ですので削除願います。

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年11月15日　火曜日
　※サッカー北朝鮮チームに日本チームは 0-1 で敗退しました。
　　ザック監督は「（完全アウェーという）厳しい環境の中で、フィジカルを前面に
　　押し出した北朝鮮に攻め込まれた。」とコメントしました。
　天気　はれ
　ボンベ庫の温度　朝12℃、昼18℃、夜14℃
です。

北極流今日の開運ﾒｯｾｰｼﾞﾌﾞﾛｸﾞより

誰にでも良い顔をして

誘われたら誰にでもついていく。

そんな八方美人的な生き方は

己のエネルギーを著しく下げる。

そして、人からエネルギーを奪う。

そんな人のことを「さげまん」という。

大切な人・エネルギーを注ぐべきことがわかっていて

"大事なこと"のために

エネルギーをためることができる人。

それが、「あげまん」なんだ。

by との

化合物半導体のボート成長法

化合物半導体の引上げ成長法

2011年11月14日 21:41

　化合物半導体の引上げ成長法はチョクラルスキー（Czochralski）法ともいい、化合物の種類
と製造方法により、元素から直接単結晶を製造する直接合成法と、元素から多結晶の製造を経由
してその多結晶を溶解させてから単結晶を製造する間接合成法とがあります。

　GaPの単結晶製造は、間接合成法が一般的です。Ga と P を石英アンプル内に真空封入して高
圧炉内で加熱すると、P は蒸気となり Ga に吸収されて GaP となります。アンプル内は P 蒸気
で高圧となるため、高圧炉には炉内圧力をアンプルの内圧にバランスさせるための圧力調整機構
が必要なのです。GaAs 、InP の多結晶も同様の方法で合成されています。化合物半導体の単結晶
引上げ成長法はV族元素の解離蒸発を抑止し化学量論的な組成偏差を極力小さくするためにLEC
(Liquid Encapsulated Czochralski）法と呼ばれる液体封止による引上げ成長法がその主流となっ
ています。GaP のLEC法は、あらかじめ合成した多結晶と液体カプセル剤としてのB2O3 を坩堝
に入れて熱溶解すると B2o3 メルトはGaP メルトを封入する形態をとります。単結晶の引上げは
GaP 種結晶をB2O3 メルトを通してGaP メルトに接触させ、種結晶下にGaP を再結晶させて結晶
成長を行います。主結晶を徐々に引上げながら結晶を成長させますので引上げ成長法と言われてお
ります。
　GaP メルトや引上げ途中にある単結晶中に P の解離蒸発を防止するため P の解離圧力以上の高
圧が B2O3 を介して加えられます。この加圧には Ar や N2 の不活性がガスを使用します。GaAs
InP の単結晶も同様の方法で引上げますが、GaAs の引上げ法には直接合成法と間接合成法が採用
されています。

MO-CVD用MFC,MFM,APCなどガス流量制御機器のことなら
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※ｱﾄﾞﾚｽ前のCutHereはｽﾊﾟﾑ対策ですので削除願います。

ありおがとうございます

今日の埼玉県川口市のお天気は？
　2011年11月14日　月曜日
　※兵庫県姫路市の姫路城周辺で開かれたＢ級ご当地グルメの祭典「Ｂ―１グランプリ」は
　１位のゴールドグランプリに岡山県真庭市の「ひるぜん焼そば好いとん会」（ひるぜん焼そば）
　が選ばれました。
　天気　はれ
　ボンベ庫の温度　朝15℃、昼18℃、夜16℃
です。

（北極流今日の開運ﾒｯｾｰｼﾞﾌﾞﾛｸﾞより）

恩を受けたら、

「言葉」だけでなく、

「行動」でお返ししよう。

１００の言葉で礼を言うより、

１日でも早く、行動で示そう。

　by　との

化合物半導体の引上げ成長法

化合物半導体の製造工程

2011年11月13日 18:01

　GaAs（ガリウムヒ素)、GaP（ガリウムリン）などに代表される化合物半導体は
Si（シリコン）では難しい光半導体素子やオプトエレクトロニクス素子、超高周波
超高速デバイス用半導体にかかせないものとして発展進歩してきました。

それではSiやGeなどの元素半導体と比べ化合物半導体とはどのような特長があるので
しょうか？

　化合物半導体は、二成分以上の元素からなります。融点における成分の蒸気圧がシリ
コンに比べ高いため多結晶合成や単結晶成長で蒸気圧の高い成分元素が高温で蒸発した
り漏れたいしないよう、化合物半導体特有の引上法やボート法などを採用しています。
シリコン同様に高純度化が必要で成分元素の化学当量比（ストイキオメトリ）を精密に
制御する必要があります。また、シリコン同様単結晶ウエハに不純物イオンを注入して
デバイスの動作層とする場合もありますが単結晶ウエハに成長させたエピタキシャル成
長層を用いて製造され、化合物半導体の種類や応用デバイスの種類によりそれぞれ適し
たエピタキシーが採用されております。エピタキシャル製造設備も化合物半導体特有の
ものであり、単結晶製造工程とエピタキシー（エピタキシャルウエハの製造工程）があ
ります。

単化粧製造工程　
　引上法（GaAs,GaPなど）　
　ボート法（GaAs）
　※多結晶合成、前処理、単結晶成長、スライシング、ラッピング、ポリッシング

エピタキシー工程
　液相エピタキシー（GaAs,GaPなど）
　FTE用気相エピタキシー（GaAs）
　LED用競うエピタキシー（GaAS,GaP,GaAsP）
　※エッチング、洗浄、乾燥、エピタキシャル成長、検査

単結晶製造工程の引上法はLEC法（液体カプセル引上法）が一般的で、ボート法はHB法
（水平式ブリッジマン法）とGF法（温度傾斜凝固法、グラジェント・フリーズ法）など
があります。エピタキシー工程には目的により、液相エピタキシー、FET用気相エピタキ
シー、LED用気相エピタキシーがあります。
　この他にMO-CVD（Metal Organic Chemical Vapor Deposition）やMBE（Molecular
Beam Epitaxy）などがありMO-CVDはLED製造には欠かせない装置にまで進化・発展を
遂げています。

MO-CVD 用ガス供給設備、流量制御設備、除害設備、MO-CVD用ガス配管工事まで
川口液化ケミカル株式会社へご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.cpo.jp
※ｱﾄﾞﾚｽ前のCutHereはｽﾊﾟﾑ対策ですので削除願います。

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年11月13日　日曜日
　※全国のＢ級ご当地グルメの祭典「Ｂ―１グランプリｉｎ姫路」兵庫県姫路市の姫路城
　　周辺で開幕しおよそ２０万人の来場者が見込まれております。

　天気　はれ
　気温　15℃（PM6:30）
です。

「自分事ばかりだと、不利になるばかり」

　失敗したくない

　失いたくない

　面倒なことやりたくない

　そうやって自分を守るほど

　人のエネルギー（やる気、元気、勇気、運気、幸せ...）を奪うようになり

　そうやって奪ったモノは

　すぐに、どこかに消えていく

　大切な人のために

　多少は損しても

　ちょっと大変でも

　自分ができることをしようとするから

　人にエネルギーを与えることができる

　そうやって与えたモノは

　めぐりにめぐって

　忘れた頃に

　意外な所から返ってくる

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by　との

化合物半導体の製造工程

ﾃﾞｼﾞﾀﾙ圧力計

2011年11月 1日 19:23

圧力を確認するための圧力計は、昔からブルドン管式が一般的です。

φ35 背面VCR1/4"ｵｽ継手 連成付き圧力計

パッと見で直ぐ分かるし、針が動いたかどうかは、かなり細かく確認できます。

しかし・・・

アナログ圧力計であるブルドン管式圧力計では分からない細かな数値の変化や
安価な接点信号の出力機能や負圧を数値で計測できるのが、デジタル圧力計です。

圧力の変化を厳密に確認することが可能です。

某社汎用デジタル圧力計＋電源AC x DC変換器

微小な漏れや圧力変動など、細かく数値を見たいとき

トランスミッターまで高精度は必要ないが、デジタル制御をかけたいとき

省スペースで限られた予算内で圧力を自動で見たいとき

などなど・・・

高圧ガス+真空領域測定を必要とする装置での使用例

小型の装置やちょっとした高圧ガス配管の圧力監視用センサーとして最適です。
※可燃性ｶﾞｽ不可、負圧測定範囲が限られるなど制約はあります。

高圧ガスの圧力計、絶対圧計、真空領域の真空計まで
川口液化ケミカル株式会社へご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年11月1日　火曜日
　※昨日ですが、プロ野球セ・リーグのクライマックスシリーズ（ＣＳ）ファーストステージ
　　神宮球場第３戦でヤクルト（レギュラーシーズン２位）が巨人（同３位）を３－１で下し
　　対戦成績を２勝１敗として初のファイナルステージ（６試合制）進出を決めた。
　　負けた巨人はラミレスが退団するなど選手の移籍が盛んになりますね。
　天気　はれ
　ボンベ庫の温度　昼18℃、夜17℃
です。

＜成長のヒント＞

　組織（チーム）を変えるには

　本人のやる気と周りへの人間理解が必要

　やる気だけあっても、周りを批判・攻撃するようになる

　人間理解だけあっても、前に進まず居座ってしまう

　そもそも

　人の欠点を直すことはできない

　ならば

　その人の強み（長所、武器）が発揮できるような

　関わり方をするしかない

　相手を変えようとするのではなく

　相手を深く理解すること

　そして

　強みが発揮されるように

　自分の言動を変えること

　与えられた役割を活かして

　最善を尽くすこと

　自分を変えて

　相手がみずから変わるとき

　組織（チーム）もまた、自然と変わっていく
　
　 by との

ﾃﾞｼﾞﾀﾙ圧力計

毒性ガス設備に付帯する空気呼吸器

　消防署の隊員が火事の現場で空気ボンベを背中に背負っている毒ガスマスクの
ようなものは、空気呼吸器といい火事の現場で煙を吸って動けなくなるようなこと
を避けるため装着して消火作業をされております。

この空気呼吸器は、他にも工場や鉱山現場、大気圧を超える環境、隧道（ずいどう）
などで、酸素欠乏空気や人体に有害な粉塵、ガス、蒸気などを吸入する恐れのある
ときに使用するプレッシャデマンド形空気呼吸器（商品名：ライフゼム）が最適と
されております。

常にマスクの中を背中の空気ボンベから流し続けることで吹き出し圧力が強いため
にマスクの外の毒性ガスや有害物がマスクの中に入ってこない構造になっています。
特殊高圧ガスや毒性ガスなど人体に有害なガスを取り扱う現場では、漏洩時のガス
機器の操作（バルブの開閉、圧力調整器の調整、圧力指示値の確認など）、人命救
助、消火活動などには欠かせないものとなります。

特殊な環境下で利用することもあるかもしれませんが、以下のような環境では使用が
出来ない場合もございます。

・低温の場合
　　環境温度が-20℃〜+5℃の場合、呼吸器内に水滴があると凍って呼吸を妨げる可
　能性があり、-20℃以下では、空気呼吸器の上から防寒衣をかぶるなど呼吸器自体
　の防寒対策が必要となります。0℃以下の環境で作業を中断したり、ボンベを新しく
　交換して、再使用する場合には呼気中の水分や結露した水分が凍結して、呼吸弁が
　固着することがあります。面体を顔を当て呼吸して、呼吸が苦しいなどの異常がな
　いことを確認し、異常時には呼吸弁を暖めて解氷して面体をかぶるようにします。
　※防寒対策なしで-20℃環境で使用すると故障の原因となります。

・高温の場合
　　環境温度が+70℃以上の場合には、呼吸器の上から防熱衣が必要です。
　※防熱対策なしで+70℃以上で使用すると故障の原因となります。

・高気圧下の場合
　　高気圧下ではガスボンベの使用時間が短くなり大気圧下とは違いますので注意が
　必要です。例えば大気圧下での使用時間が30分の場合、環境圧力が98kPaのとき15分
　196kPaのとき10分、294kPaのとき8分など短くなります。
　　また、環境圧力が294kPaを超えると着装者が「窒素酔い」の高気圧障害症状が現れ
　正常な行動をとれなくなることがあります。

上記のような過酷な環境では、空気呼吸器のご利用に際し注意をしていただきますよう
お願い申し上げます。

空気呼吸器（ライフゼム・プレッシャデマンド形空気呼吸器）、防毒マスク、酸素濃度計
毒性ガス漏洩検知警報器など、川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-3987
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
※アドレス先頭のCutHereはスパム対策です。

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年11月30日　水曜日
　※東芝は発光ﾀﾞｲｵーﾄﾞなどの半導体をつくる北九州市と静岡県御前崎市の計２工場と
　千葉県茂原市のﾊﾟﾜー半導体向け工場を来年9月末までに閉鎖すると発表しました。
　大分県のｼｽﾃﾑLSI向け工場でも、生産ﾗｲﾝを縮小するそうです。
　天気　晴れ
　ボンベ庫の温度　昼13℃
　今日の自然のﾒｯｾーｼﾞ
　雪原　己丑（つちのとうち）
　自然お恵みを受けて、肥沃な大地に生まれ変わる雪原。
　自然の恵みとは？
　雨、風、太陽、四季、気候、雷、火事、台風、病気など
　いっけん人間に危害をもたらすものまで大所高所から見れば
　すべて自然の恵みです。
　「あれがほしい」とことさらに求めずとも
　人生で与えられたもの。
　それが自然の恵みです。
です。

大学受験塾ﾐｽﾀーｽﾃｯﾌﾟｱｯﾌﾟ専任講師村田明彦氏ﾌﾞﾛｸﾞより　

受験生が使ってはいけない言葉6

「今の自分ではムリかなと思って」

今の自分ではムリかなと思って、やるべきことを先延ばしにする。

それは、一つの言い訳だ。

受験期間に何度か壁を訪れるだろう。

偏差値の壁。
苦手教科の壁。

しかし、その壁すらやってこずに、受験期間を終えてしまう受験生がいる。

なぜ壁にぶち当たらないのか？

それは挑戦していないからだ。
今を先延ばしにして逃げているからだ。

今の自分より少しレベルの高いことに挑戦することで、

成績アップも心の成長も訪れる。

自分のキャパ（許容量）を超えることで、成績が上がる。

挑戦するのは、未来の自分じゃない。

ダサくても、かっこ悪くても、今の自分で勝負しよう。

　ｂy　との

毒性ガス設備に付帯する空気呼吸器

アークマシンの修理承ります

2011年10月31日 20:22

　特殊ガス配管の定尺4mチューブ同士を接続するには、スウェージロックのような
フィッティング（アドバンス・バック・フェルール構造継手）を使用するか、チュー
ブ同士を溶接接合します。

現在、溶接の汎用チューブサイズのガス配管接合は職人による溶接はほとんど行われ
ず、自動溶接機により行われます。設定してしまえば新卒の新人でも配管溶接がボタ
ン一つで出来てしまう便利な道具です。自動溶接機でもっとも多く使用されているの
がCAJON製自動溶接機です。持ち運びが容易で電源も制約が無くシールガスさえあれ
ばどこでも溶接ができてしまう優れモノです。それに対し、溶接ヘッドを交換するこ
とでさまざまな溶接ができてしまい、マイクロフィッティングから大口径のガス配管
自動溶接まで幅広く使用できるのがアークマシン(Arc Machines,Inc.）です。

多種多様な溶接ヘッドの解説を見てみましょう！

Model9
ノンフィラー型の溶接ヘッドでパイプサイズに合わせたクランプインサートを交換すれ
ば 3.2 ～ 190.5φ まで溶接が可能です。また、ヘッドは溶接の種類により直管～直管
（標準型）、直管～溶接継手（AF型）、直管～エルボ、チーズ（E型）の３タイプがあ
ります。

Model15
大口径用パイプ溶接ヘッドで管に取り付けられたガイドリング上を回転する走行台車
方式です。ガイドリングを交換することで外径70mmから直線まで溶接が可能でヘッド
の脱着も簡単です。溶融池などを遠隔監視するテレビカメラなど特殊機器が搭載可能で
す。全姿勢円周溶接に必要なすべての機能を持っています。

Model81
中小口径パイプ用ワイヤー送給型溶接ヘッドで軸方向の必要スペースは44.5mmで、ヘッ
ド取付必要長さが152.4mmと小さいため省スペース溶接が可能です。AVC制御、オシレ
ート制御など可能でガイドリングクランプ方式によりヘッドの脱着が容易です。オプショ
ン機能によりアーク電圧制御角度を35°～55°まで調整することができ、すみ肉溶接も可能
です。

Model95-2375
ワイヤー送給型小型パイプ溶接ヘッドで、軽量コンパクトながらフィラワイヤー送給機構
を備えており、小口径 19.0mm ～ 60.5mm の厚肉溶接ができます。また、パイプへの脱
着は自動センター出し機構でサイズの変更が瞬時に可能で従来のクランプインサートも不
要です。さらにトーチ角度を 0° ～ 99° まで任意に設定可能でソケット溶接もできます。

Model6
フィラー型シール溶接ヘッドで管板形状に合ったトーチを準備しています。

Model96
ノンフィラー型シール溶接ヘッドでシールドカップの使用によりチタン溶接までできます。

Model43
パイプ内面を溶接クラッディングする溶接ヘッドでエアーシリンダー機構により溶接トー
チの位置を内径中心に位置調整しモニターにより溶接部を監視調整が可能です。

Model94
パイプ内面をらせん状にクラッディングする特殊溶接ヘッドでトーチ部のアダプターを
交換すれば1200mmまで奥へ入れられます。

アークマシンのご相談ご用命から、アークマシンの修理メンテナンスまで
川口液化ケミカル株式会社へどうぞご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年10月31日　月曜日
　※2007年6月に所属事務所を辞めて以来、芸能活動を休止している華原朋美さんが
　　芸能界復帰するそうですね！
　　あの明るい笑顔で、ちょっと暗い日本を世界を照らしてほしいですね。
　天気　はれ
　ボンベ庫の温度　朝15℃、昼18℃、夜18℃
です。

ドイツの哲学者ショーペン・ハウエルは
60歳ぐらいのとき、こういっています。

『ある程度歳をとり人生を振り返ってみるとそこにはひとつの秩序があるように見える。

　まるで誰かの手で構成されたかのようだ。

　ただ偶然に起きたように見えた出来事も実は次の展開のために重要な要素だったことが

　あとになって分かる。

　この筋書きは一体誰が作ったのだろうか。

　夢が自分では意識できない自分自身の何かによって作られるように

　人生も全て自分の内なる意思によって作られるのだ。

　偶然出会った人々が自分の人生の重要な要素になるとすれば

　自分も他人の人生の重要な要素になるはずだ。

　全ては一大シンフォニーのように響き合っている。

　あらゆるものが他の全てのものに影響を与えているのだ。

　我々の人生はどれも同じ一人の人が見る夢のようなものだ。

　見えないひとつの意思から生まれている。

　それゆえ

　我々の人生は他の人々の人生とつながりあい全ては互いにつながりあっているのだ。』

　By　との

アークマシンの修理承ります

キログラム原器

2011年10月29日 14:30

　10月21日、国際度量衡局で行われた会議でキログラム原器を将来廃止し
新しい定義へ切り替えることが決議されました。

要は、重さ「１ｋｇ」を世界で正確に測るための基準になる白金イリジウム
合金製の分銅が軽くなってしまったので、他の方法を考えるということです。

この分銅（φ39 , H39mm = 1kg ）は、現在パリにある国際度量衡局で気圧や
温度に左右されないよう何重ものガラス容器の中に厳重に保管されています。
ところが他の分銅と比較すると極々わずかに軽くなっていることがわかって
おり、まったく別の方法を検討しているところなのだそうです。

もともとは？

４℃の水 1L (W100mm x D100mm x H100mm)を1kgと定義したのだそうです。
当然ですが密度が不安定なため精密に作った分銅1kgを基準にしたのが1889年
のことから120年以上分銅を管理してきたようです。

ちなみに・・・

時間（1秒）の定義は？

地球の公転や自転の周期から1日の 1 ／ 86,400 を1秒と決めていましたが、正
確でないことがわかったためセシウム133原子の出す電磁波の周期を使い1967年
に再定義され、現在では原子時計で定義されています。

長さ（1m ）の定義は？

時間同様地球の子午線の長さの 1 ／ 40,000,000 を1m としていました。その後
1889年に国際メートル原器と呼ばれる合金製の棒を作り 1m を定義しますが、
1960年クリプトン原子が出す光の波長により「 1 ／ 299,792,458 秒の間に真空
中の中を光がすすむ距離」から定義され、現在は時間同様原子時計を基準にして
います。

質量を定義するために検討されている方法とは？

１、高純度ケイ素の結晶に含まれる原子の数を正確に数えて、１定数をもって1kg
　　とする。

２、極めて正確な天秤を製作し、電磁力を使って 1kg と定義する。

以上２つの方法が日本、アメリカ、イギリス、ドイツなどが共同で研究しているそ
うです。

しかし、定義づけされた質量を世界各国に配するには、結局は分銅が使われること
になるのだそうです。

微妙ですね。

トレーサビリティ付き標準ガス、ゼロガス、スパンガスのことなら
川口液化ケミカル株式会社までご相談下さい。
TEL　050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年10月29日　土曜日
　※米大リーグのワールドシリーズでカージナルスがレンジャーズに６─２で勝利し
　　対戦成績４勝３敗１１度目のワールドシリーズ制覇を成し遂げました。
　　カージナルスはレギュラーシーズン、大逆転でナショナル・リーグのワイルド
　　カードを獲得し、プレーオフに入ってからも数々の逆境を跳ね返しての頂点です。
　　監督のコメント「信じられない、凄まじい、驚異的だ、としか言いようがない」
　天気　はれ
　気温　22℃(PM2:00)
です。

　人間関係の問題の多くが

　自分と同じことを

　一方的に相手に求めることから生まれる

　分かってくれないと思う人ほど

　相手のことを分かろうとしていない

　逆に言えば

　相手のことが分かれば分かるほど

　自分がやるべきことが見えてくる

　人間関係は人間理解によって深まる

(小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by との

キログラム原器

特殊高圧ガスの注意事項

2011年10月27日 22:11

特殊高圧ガスに共通する注意事項を見て勉強しましょう！

・特殊高圧ガスはいずれも爆発範囲が広く毒性も強い性質を持ちます。
　従って漏洩したガスが発火して火災になっているときに消火すると
　かえって危険が大きくなります。逆に発火せずに空気と混ざりなが
　ら広がりある程度時間が経過した後に何らかの着火源により発火す
　ると大きな爆発になることがあります。自然発火性ガスの容器弁は
　閉め方が不完全であったり輸送中の振動などで緩んだりするとガス
　が漏れて発火しても長時間気付かずに見逃されることがあり得ます。
　その炎が周辺にあるものを加熱して爆発する恐れがあります。自然
　発火の場合流出速度が大きいと発火せず、流量速度が小さくなって
　から突然爆発発火することがあります。常温では分解反応が起こら
　なくとも周辺の火災などで加熱されれば何様の分解爆発に至るもの
　が多いです。除害剤の中には酸化性やアルカリ製の強いものがあり
　漏洩ガスと除害剤と水があれば激しく反応し、別の危険性ガスを生
　成させます。

・極めて毒性が強いものがあり、低濃度であっても毒性があり、血液毒
　や臓器毒性のため生体への影響が大きくなります。被災者の石に治療
　を受けさせる際には被爆したガスの種類を医師に継げそれぞれにあった
　適切な処置をしてもらう必要があります。保護具の吸入に対しては給気
　式（陽圧式）空気呼吸器を使うものすべての場合に適合し安全です。
　防毒マスクは、ある特定のガスにしか有効でなく、アルシン用、ホスフ
　ィン用、といったガスに応じたものでなければ使用できません。また
　一度使用したものや使用期限の切れたものは使用してはいけません。

特殊材料ガスのことなら
川口液化ケミカル株式会社
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere@klchem.co.jp

ありがとうございます。

今日の埼玉県川口市のお天気は？
　2011年10月　木曜日
　※横浜の来季からの新球団名が「横浜モバゲー・ベイスターズ」となるようです。
　球団をＴＢＳホールディングス（ＨＤ）から買収するディー・エヌ・エー（Ｄｅ
　ＮＡ）社が、運営する携帯ゲームサイト「Ｍｏｂａｇｅ（モバゲー）」の名称を
　冠する方向で調整しているようです。
　天気　はれ
　ボンベ庫の温度　朝16℃、昼18℃、夜15℃
です。

夢を実現することが、幸せなのではない。

本来の幸せは、

あなたが

「私がやるべきことはコレだ！」

と信じていることに

没入没頭している

ということ自体にある。

燃えるべき時に

真っ白に燃え尽きるほどに

燃え上がること

その瞬間

あなたは言葉にできないほどの

幸福感に包まれている。

　by　との

特殊高圧ガスの注意事項

排ガス無害化設備

2011年10月25日 21:51

　活性のある毒性ガスや腐食性ガスを実験装置や生産設備で使用すると
未反応のガスが少なからず発生し、VENTラインへと導かれていきます。

人体に影響のない労働安全衛生法や大気汚染防止法などを遵守すべく大
気放出されても問題のない濃度まで希釈または吸着処理などをして無害
化することが必要です。最近は無害化する除害の設備も簡素化され小型
化され容易に使用できることから作業現場でもよく目にすることがあり
ます。

小型除害吸着塔

標準筒型除害装置用吸着塔

簡易型有害ガス吸着槽

簡便にはなったものの、ガスの種類や流量、使用頻度、希釈される濃度など
複数の要因を十分加味して充填される無害化吸着剤の選定、投入量を決定す
る必要があります。簡単なカタログ商品でなんでも使用できますよといった
オールマイティーな除害装置（吸着塔）などはありませんのでご注意下さい。

高圧ガス設備除害装置や毒性ガス漏洩検知警報設備など
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年10月26日　火曜日
　※タイを襲った大洪水はとうとう首都バンコク北部にあるドンムアン空港にまで迫り
　　敷地内での浸水が始まり、滑走路を閉鎖することになったようです。
　　タイ政府は閣議により大潮で海面が上昇してチャオプラヤ川が氾濫する恐れがある
　　10月27～31日を休日とすることにしました。
　天気　はれ
　ボンベ庫の温度　朝20℃、昼23℃、夜21℃
です。

今日は横浜方面に車で出かけましたが午前中打ち合わせをして
駐車していた車に戻ると車内温度が33℃にまで上昇していました。
あと少しで11月なのにクーラー全開でないと居られない暑さでした。
あまりにも寒暖の差が激しいので、皆様どうぞお体ご自愛下さい。

　 by との

排ガス無害化設備

高圧ガス用ニードルバルブ

2011年10月15日 21:55

　高圧ガスの設備には、ガスの流路を開閉したり、開度を調整するバルブは
必要不可欠です。

その中でも針状のニードル軸を狭い流路で抵抗の変化をつけて流量制御するの
がニードルバルブです。バルブ内には非常に小さなオリフィスがあり、流路面
積を小さくすることでガス流入時に流量を減少させることができ、開閉機構と
して全閉させ遮断するバルブとしても利用可能です。

構造としては調整ネジとハンドル部の回転運動をニードル軸で直進運動に変換し
バルブボディ内のオリフィスに差し込み、ニードル軸の先端が針状になっていま
すのでネジの回転数に応じて流路の開放、閉鎖面積が得られます。精密な流量制
御を行うためのバルブとして有効ですが、ニードル軸を下降させて完全に塞いで
しまえば流路は遮断されます。ニードル軸自体が回転しませんのでネジなどのギ
ャップや振動の影響が無いため安定した流量調整が可能なのです。主に1ml/min
以下の微流量から大流量まで制御可能で低圧タイプが中心ですが、高圧仕様もあ
ります。ガス種も選ばず毒性、腐食性でも対応しますし、使用温度範囲も+120℃
から-70℃まで幅広く使用できます。

高圧ガス用ニードルバルブのことなら
川口液化ケミカルケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年10月15日　土曜日
　※昨日体操の世界選手権で男子の個人総合において内村航平選手が男女を通じて史上初の
　個人総合３連覇を成し遂げ、日本勢で今大会初の金メダルを獲得しましたが、今日も
　種目別で２位以下を大きく引き離す得点を出しており、エレガンス賞を受賞した美しさ
　も兼ね備えた演技は芸術の域に達しているようです。
　天気　曇りのち雨
　気温　22℃（PM11:50)
です。

＜成長のヒント＞

　
「私はコレをやっていくんだ！」と

　身の内に柱が立っていれば

　周りに流されず

　ヤル気が自然とわいてくる

　もし、柱がなければ

　今の与えられた役割（仕事）を徹底的に取り組むこと

　失敗や挫折、発展や成長を繰り返していくうちに

　揺るぎない柱がドーンと続いているのだろうから

　 by との

高圧ガス用ニードルバルブ

ｽｳｪｰｼﾞﾛｯｸ継手の締め付け

2011年10月 8日 19:09

　高圧ガス機器のIN , OUT 継手には、ｽｳｪｰｼﾞﾛｯｸ継手が多く利用されております。
その接続方法は簡単ではありますが、要領を得ないとガス漏れに繋がります。

ｽｳｪｰｼﾞﾛｯｸ、ﾌｧｲﾝﾛｯｸ、ｼﾞｬｲﾛｯｸ、ﾚｯﾄﾛｯｸなど同等仕様のカシメ方に通じますので
ご参照ください。

１、先ずは、ﾁｭｰﾌﾞ（ﾊﾟｲﾌﾟ）を継手の中に差し込みます。
２、継手の奥に差し込むと肩部に突き当たりますので確実に当たる位置まで
　　差し込みます。
３、メスナットを手で回せるいっぱいまで締め込みます。
※安全を期すためには、継手の中でﾁｭｰﾌﾞ（ﾊﾟｲﾌﾟ）が回転しなくなる位置まで
　若しくは軸方向に動かなくなるまでナットを締めます。
４、正規の回転回数を正確に確認するため、ナット部とボディ部にマジックなどで
　　合わせの一本線をマーキングしておきます。
５、継手ボディを固定してナットを 1 + 1/4 回転させます。
６、４、のマーキングした線が一周して、更に90度回転した位置が適正締め付け量です。
※ｽｳｪｰｼﾞﾛｯｸ継手の対応ﾁｭｰﾌﾞ（ﾊﾟｲﾌﾟ）径が細い（小さい）　1/16" , 1/8" , 3/16" （ｲﾝﾁ）
　2mm , 3mm , 4mm などの小口径タイプは回転数が異なり、3/4 回転です。

以上が締め付けの方法になります。

締め付け具合を検査する冶具があります。
ギャップ検査ゲージといい、ｽｳｪｰｼﾞﾛｯｸ継手のナットとボディの間の隙間に挟み込むこと
ができれば良好ですが、入らない場合締めすぎとなります。

ｽｳｪｰｼﾞﾛｯｸ継手は取り外してから、再度の取り付けが可能な継手です。
取り外しの際には、安全のため配管内のガス圧を抜いてから行います。
継手を取り外す前に、ナット端部の位置を示す目印をチューブ上に付け、更に、ナット
のフラット部と継手ボディのフラット部に1本の直線を描きます。この目印を締め付け
してあった位置として、外した後の確認に使用します。

取り外した後、再度接続する際には継手ボディとチューブを固定し、レンチでナットを
前回チューブ上の目印位置まで回します、更にナットを極僅か増し締めします。
このとき注意していただきたいのが、各社同等仕様のｽｳｪｰｼﾞﾛｯｸﾀｲﾌﾟの継手がありますが
他社製品同士を混用することは互換性がないため漏れにつながります。
ご注意ください。

高圧ガス用SWL継手、VCR継手、JISﾌﾗﾝｼﾞ継手、溶接継手、R/Rc,G継手など
川口液化ケミカル株式会社までご連絡ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年10月8日　土曜日
　※マツダはロータリーエンジンを搭載した唯一の車種であるスポーツカー「ＲＸ―８」の
　　生産を、2012年6月で終了します。欧州と北米での生産も既に打ち切っており、ロータ
　　リーエンジンから撤退します。
　天気　はれ
　気温　19℃（PM9:00）
です。

　難しく感じるのは、大雑把にとらえているから

　解決できないのは、綿密さが不足しているから

　大きな事をするときほど

　小さい事に分解していく

　牛一頭まるごと食べられる人は

　誰一人いない

　しかし

　毎日少しずつ食べれば

　やがていつかなくなる

　どんなことも分解して細かくし

　できることからやっていくしかない

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　By　との

ｽｳｪｰｼﾞﾛｯｸ継手の締め付け

高圧ガス防災訓練の実施（埼玉県）

2011年10月 6日 19:48

　秋の交通安全週間と同じく、高圧ガスでも高圧ガス保安活動促進週間が
平成23年10月23日（日曜日）から29日（土曜日）にかけて実施されます。

それに先立ち高圧ガス防災訓練が埼玉県主催により実施されます。
埼玉県庁から高圧ガス関係事業所向けの案内を御紹介させていただきます
ので関係機関の方々はご参加くださいますようお願い致します。

平成23年度高圧ガス防災訓練の実施について　　（埼玉県危機管理防災部長様より）

　高圧ガス保安行政の推進につきまして、日ごろ、格別のご理解をいただ
き厚くお礼申し上げます。
　このたび、平成23年度高圧ガス防災訓練を関係団体との共催により下記
の通り実施致します。
　つきましては、お忙しいところ恐縮ですが、貴事業所の従業者の見学・
参加についてご配慮くださるようお願い致します。

　　　　　　　　　　　　　　　記

１、日時　　　　平成23年10月18日火曜日
　　　　　　　　12時30分から15時10分まで
　　　　　　　　（展示体験コーナーは午前11時30分から行います）
　　　　　　　　※雨天決行、ただし台風などの荒天を除きます。

２、場所　　　　久喜市江面1616番地
　　　　　　　　久喜市総合運動公園多目的広場

３、交通
　（１）車の場合　　県道さいたま栗橋線の「運動公園入口」交差点を入る
　　　　　　　　　　（久喜インター近くです）
　（２）電車の場合　久喜駅から徒歩20分
　　　　　　　　　　（本数は少ないですが市内循環バスがあります。市民
　　　　　　　　　　　グラウンド下車）

４、訓練内容　　基礎訓練（液体酸素爆発実験、空気呼吸器装着訓練）
　　　　　　　　総合訓練（液化塩素容器積載車とLPGタンクローリー車の
　　　　　　　　　　　　　災害想定処置訓練）
　　　　　　　　展示体験コーナー
　　　　　　　　　　　　（LPGガス安全機器の展示、AED体験、水消火器
　　　　　　　　　　　　　操作体験など）

連絡先　科学保安課　企画・高圧ガス担当
　　　　TEL 048-830-8443

高圧ガス・高圧ガス供給設備・高圧ガス配管工事・特殊材料ガス設備まで
川口液化ケミカル株式会社へどうぞご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年10月6日　木曜日
　※米アップルの会長で共同創業者のスティーブ・ジョブズ氏
　　がお亡くなりになられました。
　「自分もいつかは死ぬ。これを常に念頭に置いておくことが、
　　何か失うのではないかという考えにとらわれないための一番の方法だ」
　　ジョブズ氏05年6月米スタンフォード大学の卒業祝賀スピーチより
　天気　はれ
　ボンベ庫の温度　朝16℃、昼19℃
です。

　人は、ただいることができない

　ただいることができないから

　すべきではない、何かをしようとし

　変えてはならない、何かを変えようとする

　何かをしなければ、自分には価値がない

　何かを変えなければ、幸せになれない

　そう思っているうちは

　自分自身の本当の素晴らしさに気づけない

　身の回りに溢れている幸せにも気づけない

　ただの自分でいることを

　心から許すことができれば

　本当にすべきことが、向こうからやってくる

　変えるべきことが、自然と見えてくる

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　 by　との

高圧ガス防災訓練の実施（埼玉県）

ＭＦＣの流量制御は簡単なようで・・・　その２

2011年10月 5日 19:37

ＭＦＣ千夜一夜物語　第５夜　ＭＦＣの流量制御は簡単なようで・・・　その２

皆さん、こんばんは。新・ＭＦＣ千夜一夜物語　第５夜です。

　朝夕が涼しく・・・などと書き出そうと思いましたが、もう寒いくらい
になってしまいましたね。最近の日本は四季と言いながら、夏と冬が長く
て、春秋が短い気候にシフトしてしまったようです。

　さて、今夜は先週からの続きで、ＭＦＣから真空チャンバーにガスを導
入する際の操作手順のお話しです。まずは先週の内容を読み返して頂いて
・・・・なぜ2つの回答が×なのかをご説明しましょう。

この回答2件は、ラフに操作している／丁寧に操作している、の違いのよう
に見えて、実は全く同じミスを犯しています。

それは「ガスを流す前にＭＦＣに流量設定信号を入れてしまっている」というミスです。

ＭＦＣの中で起きている状況を簡単な図で説明しましょう。

回答１、２の共通点は、バルブで遮断されてガスがまだ流れていない状況で、
ＭＦＣに多い、少ないの差はあっても「流量を流しなさい！」という指示を
先に入れてしまっていることです。この指示をもらったタイミングで、まだ
ガスは流れていませんからＭＦＣのセンサーは流量＝０を出力します。つま
り流量設定値（ＳＶ）の要求する値に流量出力（ＰＶ１）が到達していない
ので、ＭＦＣの制御系は流量制御バルブに「もっとバルブを開いてガスを流
せ」という指示をします。でも、そもそもガスが流れていないので、どこま
でバルブを開いてもＳＶ＝ＰＶになることはなく、流量制御バルブはむなし
く、これ以上開けないポイント＝全開で待機することになります。

こんな状況のＭＦＣにバルブを開いてガスを導入すると、果たしてどうなる
でしょう？ＭＦＣのバルブが全開時に流れてしまう流量が一気に流れてしま
うことになりますね。もちろんガスが流れ始めれば、ＭＦＣはセンサーが流
量を感知して、ＳＶ＝ＰＶになるよう制御を始めますので、流量制御バルブ
を閉める方向に制御して、なんとか設定流量通りにしようとします。ですが、
それが収束するまでにＭＦＣから流れ出した大量のガスの行方は・・・全て
チャンバーへ向かうことになりますね。

「チャンバーの容積が小さい」
「ＭＦＣのフルスケール流量が大きい」
「チャンバー内のワークが急激な圧力上昇で破損する性質である」

などの条件が不幸に重なると、悲惨な結果を招くかもしれません。

ＭＦＣにガスを流すときは、以下のやり方が比較的一般的です。

①ＭＦＣの流量制御バルブを全閉にする
　（強制閉信号を使うか、ゼロシャット機能があるＭＦＣでしたら流量設定を０にする）
②バルブ１→２の順番でゆっくり開ける
③ＭＦＣに必要な流量設定を入力して、流量制御を始める

実はこのやり方にも、まだ細かい落とし穴があるのですが・・・
そのお話しは次回。

それでは、また来週！
【あなたにマスフローの夜が来る～新・ＭＦＣー千夜一夜物語】

MFC・MFM・APCのことなら
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年10月5日　水曜日
　※高倉健の6年ぶりとなる主演映画『あなたへ』の撮影が今月3日と4日に
　　　岐阜県の高山で行われ、高倉とビートたけしさんが27年ぶりに共演を果たしました。
　天気　曇りのち雨
　気温　朝16℃、昼15℃、夜14℃です。

"自然体"で生きるということは、

ゆるく、ダラダラと生きることではない。

大自然の生命が、

全力をふりしぼって生きているように、

本来の"自然体"とは、

自らの、いのちの火を

燃えあがらせるように生きるということです。

　by との

ＭＦＣの流量制御は簡単なようで・・・　その２

断熱膨張による冷却

2011年10月 1日 17:26

一般家庭で使用されている冷蔵庫はなぜ冷えるのでしょう？

「電気で冷やしているから」　というのは小学生の答えですね。

冷蔵庫が冷える原理を理解するため、物を冷やす二つの現象をご説明致します。

まず一つ目は、気体を急激に圧縮させ、一気に膨張させる方法です。
これは「断熱圧縮」と「断熱膨張」の原理を利用します。

「断熱圧縮」とは？

おもちゃの注射器で容器の口に栓をして、ピストンを容器に勢いよく押し込んで、反発力
に負けずに押し込んだまま位置で止めます。すると、容器が熱くなっていることがわかる
と思います。これが断熱圧縮です。

圧縮する前の空気の圧力P1 、体積をV1 、温度をT1 としたとき、圧縮された空気の圧力を
P2 、体積をV2 、温度をT２とした場合、熱力学の第二法則と気体の状態方程式から

P1 x V1 γ = P2 x V2 γ　　 or　　T1 x V1 γ-1 = T2 x V2 γ-1

という式が成り立ちます。
ここでの γ は比熱比と呼ばれる定数になります。空気の場合は γ = 1.4 になります。
T1 , T2 は「絶対温度」と呼ばれる温度で、単位はケルビン K が使われます。
例えば30℃の空気の体積を 1 / 20 に圧縮したら、空気尾の温度は720℃にまで上がります。
そこで先ほどの押し込んだピストンにより熱せられた空気をそのまま放置しておくと、元の
時間はかかりますが30℃まで戻ります。そこで、今度は押し込んだピストンを一気に勢いよ
く引っ張ります。

するとどうなるでしょう？

容器が冷たくなります。これが「断熱膨張」です。
30℃の空気の体積を20倍に断熱膨張させると、空気の温度は -173℃まで下がる計算になり
ます。注射器の気体を断熱圧縮して冷ました後に気体を断熱膨張させる変化を繰り返せば、
定常的に物を冷やすことができるのです。

ちなみに空気にあたる物が冷蔵庫の場合、冷媒物質フロンになります。
フロンは、通常時には気体ですが圧力が高いと液体に変化をします。この物性を利用しコン
プレッサーで断熱圧縮したあと冷却され高圧の液体に変化させると、圧力を急激に下げて蒸
発作用を促進させると気化熱により周囲の温度を奪いますので冷却されることになるのです。
気体に戻った冷媒フロンをコンプレッサーに戻し同じ工程を経て連続的に冷却させるのです。
コンプレッサーの騒音を解消するため、電気的に熱の移動を行えるペルチェ素子による冷却
方法が多く採用されつつあり小型のクーラーボックスやPCの冷却などに広がりつつあります。

クーラーや冷蔵／冷凍庫用の冷媒フロンや冷媒ガス配管工事など
川口液化ケミカル株式会社までご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年10月1日　土曜日
　※「ピスト」と呼ばれる最初からブレーキがない自転車が人気を呼び、片輪しかブレーキのない
　　タイプも含めて警視庁は取り締まりを強化しています。有名漫才コンビが先日刑事処分の対象
　　となる交通切符（赤切符）が交付されております。所有者はご注意ください。
　天気　はれ
　気温　19℃
です。

普段やさしい隣人ジキルは、その時人を捨て兵士ハイドになる。

ほとんどの社会の中にこういう手合いは存在している。
そしてまことに困ったことには、それぞれの社会でそうした生き方こそ
望まれる人材とされていることだ。
丁度あの忌まわしい戦争のさなかに鑑とされたある種の兵士のように。

「左岸より」倉本聰著のなかから抜粋

　by との

断熱膨張による冷却

圧力トランスミッター

2011年9月27日 20:57

　圧力トランスミッターは、ガス供給状態を逐一監視できる唯一の圧力センサー計器です。
機種選定には信頼性の高い製品でスパン調整、ゼロ調整が正確なものを使いたいものです。

0.1μmのパーティクルがゼロで、気密性が 5.07x10 -12Pa・m3/sec のウルトラクリーン仕様
の計器です。蒸着型の半導体歪みセンサーでダイヤフラムの変形を測定し、4-20mA の電気信
号に変換するタイプでツェナーバリヤーとの組み合わせにより本質防爆が可能です。電源は、
DC24V で、測定公差 ±1% F.S です。部材構成は本体がSUS316L製でダイヤフラムがSUS630
製 or NiCO製で、コネクタ部と専用ケーブルからかなります。高圧用、低圧用ともに構造はお
なじでサイズは 1/4" と 3/8" があります。

問題点に関しては長時間使用しているとゼロ点がズレます。ズレが生じるとコネクタ部を外し
て本体内部のゼロ点調整ネジを使用して調整します。 C/C または V / B 筐体内の作業になるの
で圧力トランスミッターはメンテナンス性を考えて取り付け位置を決定する必要があります。
　
　公差が± 1% F.S ですので低圧用トランスミッターは計測可能ですが、高圧仕様のものは負圧
の計測が誤差範囲になるので、負圧は計測しないようにすべきです。

ガス電子制御機器、圧力ドランスミッター、流量制御マスフローコントローラー、圧力自動制御
など川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年9月27日　火曜日
　※世界のファッションの潮流を占う2012年春夏パリ・コレクションがパリで開幕しました。
　10月5日までの9日間に、合計92のブランドがショーを披露するそうです。
　天気　はれ
　ボンベ庫の温度　朝19℃、昼21℃、夜18℃
です。

＜成長のヒント＞

　人とぶつかることを恐れて

　人は大きなカベにぶつかる

　人から否定されることを恐れて

　人は小さくまとまっていく

　人から嫌われることを恐れて

　人は夢や志を失っていく

　なぜ、恐れてしまうのか

　それは・・・

　昨日までと同じ自分でいたいから

　そして

　昨日までと同じ日々が

　ずっと続くと思っているから

　
　形あるものは

　みないつかは消える

　生きとし生けるものは

　みないつかはこの世を去っていく

　その儚(はかな)さを知れば

　誰もが、ただただ

　人も、命も、物も

　目の前の事も大切にしようとする

　そこに

　執着はなく、恐怖もない

　あるのは

　愛のはたらきのみ

（小田真嘉氏ﾌﾞﾛｸﾞより）

　by との

圧力トランスミッター

鋳鉄の溶接

2011年9月25日 18:15

　さまざまな溶接のうち、鋳鉄(Cast Iron:C 2.14~6.67% + Si 約1～3% + Fe )の
溶接方法についてご紹介致します。

鋳鉄の溶接はほかの母材と異なり非常に難しい溶接です。溶け込みも浅く、母材と
溶接金属のなじみがあまり良くないため、開先角度を大きくとるか、補修溶接の際
には溝の底部に丸みを付けるなどの配慮が必要です。開先加工はグラインダーなど
機械的な加工により行い、アークガウジングによる方法は避けるべきです。

鋳物の溶接は特に割れやすく溶接金属の収縮応力を考慮に入れなければなりません。
そのため各ビードごとに溶接終了後すぐに先の丸いハンマーなどでビードの波がな
くなるまで軽く叩くピーニングを行います。こうすることで割れ防止に繋がります。
また、一般的な溶接と異なり一気に100mmや200mmの長いビードを付けてはいけ
ません。前進法、後進法、対称法、飛石法いずれの方法であってもビード長を50mm
以下の細切れにして、都度ピーニングを行いながらその作業を繰り返すことが鋳鉄の
良い溶接に繋がります。母材の余熱も非常に大切です。溶接部を溶接した後も急冷せ
ずにゆっくりと冷却すると溶接部の硬度を下げる効果があるためです。余熱温度は使
用する溶接棒の種類と融合部の固さにより異なります。溶接棒はNi系溶接棒が多く利
用されております。心線に合金成分が多く含まれると電気抵抗が大きくなり一般の溶
接棒と同じ電流を用いると、溶接の途中で溶接棒が赤熱して被服剤が分解してしまい
ます。この場合低めの電流値(ex :4mm 130Ampなど) で行います。 電気抵抗が大きい
心線の溶接棒は棒焼けし易いので低めの電流を使うように注意しましょう。

鋳鉄の補修をする際に油がしみ込んでいるような場合が多くあるようですが、そのまま
溶接してしまうとピットやブローホールが発生してしまいます。溶接前に脱脂が必要で
す。油抜きにはガスバーナーで焼く方法もしくは開先面の溶接による溶接熱で飛ばしま
す。ガスバーナーで除去する場合には400℃で煙がなくなるまで油を焼き尽くします。
補修溶接を行うと溶接金属の色合いを嫌うケースがあります。Ni系溶接棒には母材との
色調差が大きくなります。その場合にはNiを含まない鉄系の溶接棒を使用し、溶融部が
硬化して機械加工しにくくなりますので注意します。炭素鋼と鋳鉄を溶接しようとする
場合には直接溶接すると鋳鉄側の弱い部分に大きな応力がかかるため割れが発生します。
この場合には鋳鉄側に１層のに曇りを行った後にその肉盛り部と炭素鋼を溶接するよう
にすれば鋳鉄のダメージが少なくてすむようです。

鋳鉄用の溶接に関することなら
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年9月25日　日曜日
　※情報収集衛星「光学４号機」が23日午後1時36分、鹿児島県南種子町の種子島宇宙センターから
　　Ｈ2Ａロケット19号機で打ち上げられました。高性能の望遠デジタルカメラを備える。北極、南極
　　の上空を通る高度数百キロの軌道を回り、地上の約60cmの物体を識別できるとされます。
　天気　はれ
　気温　19℃（PM7:00)
です。

「目の前の物から学ぶために必要な心構えとは？」

成長のヒントはいつもあなたのところに届いている。

実感がわかないという人は、

そのヒントに気がつけていないだけだ。

誰かからアドバイスということもあれば、

勉強をしていたらふと思いついたということもあるかもしれない。

口あるものからしかヒントが来ないというわけではない。

逆に、口あるものならいつでもヒントをくれるというわけでもない。

そのヒントをキャッチするためには、

目の前の物事にまっすぐ向き合っていることが必要です。

目を背けたり、

逃げていたりしているうちは、

そのヒントをキャッチすることができません。

何をしている時でも、

まっすぐ向きあっていれば、

声なき声が聞こえ、

姿なき姿を見えるようになり、

自然とヒントがあふれ出してきます。

（大学受験塾ﾐｽﾀーｽﾃｯﾌﾟｱｯﾌﾟ専任講師柏村真至氏ﾌﾞﾛｸﾞより）

　 by との

鋳鉄の溶接

臭気

2011年9月24日 18:47

　空気中に微かな臭いが漂ったとき、美味しい料理や花の香りなど
は気持ちのよいものです。

しかし近年、刺激臭や悪臭と呼ばれる悪臭汚染が公害問題になっています。
公害としての苦情件数も、騒音や振動などを凌ぐ第一位が悪臭なのだそう
です。

臭いの元になる悪臭は、単一成分ではなく多くの成分が混じり合い複合効果
により腐敗臭や生理臭となるようです。悪臭成分と呼ばれるものには300〜
400種数えられ、チオール・スルイフィド・ジスルフィド・硫化水素などの
硫黄化合物がその代表選手です。便所や畜舎には数十から数百ppb レベルの
臭気が含まれ、臭い自体の閾値が低いために不快感も大きなものになります。
環境省が法令に基づき定めた悪臭物質の判別可能な相対濃度を発表していま
すのでみてみましょう。

アンモニア　　　　　　2ppm
メタンチオール　　　　0.004ppm
硫化水素　　　　　　　0.06ppm
ジメチルスルフィド　　0.04ppm
ジメチルジスルフィド　0.03ppm
トリメチルアミン　　　0.02ppm
アセトアルデヒド　　　0.1ppm
スチレン　　　　　　　0.8ppm
プロピオン酸　　　　　0.07ppm
酪酸　　　　　　　　　0.002ppm
吉草酸　　　　　　　　0.002ppm
イソ吉草酸　　　　　　0.004ppm
トルエン　　　　　　　30ppm
キシレン　　　　　　　2ppm
酢酸エチル　　　　　　7ppm
4-メチル-2-ペンタノン 3ppm
イソブチルアルコール　4ppm
プロピアンアルデヒド　0.1ppm
ブチルアリウデヒド　　0.03ppm
イソプロピルアルデヒド0.07ppm
バレルアルデヒド　　　0.02ppm
イソバレルアルデヒド　0.006ppm

これらの成分は単一成分では悪臭と感じないものがかなり含まれているます。

悪臭成分は不快感を与えるほか自律神経を刺激して頭痛や苛立ちなど生理的に
悪影響を与えます。悪臭を取り除くには物理吸着または化学分解がありますが
活性炭やゼオライトを含む繊維に好気性微生物を固定化して空気をろ過し担体上
で生物学的に分解する方法が導入が進んでいるようです。

工業的に無害化する除害装置などのご相談は
川口液化ケミカル株式会社までご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年9月24日　土曜日
　※都立西高校で文化祭の化学実験などを披露するため準備していた男子生徒が、
　　花火などの材料になる過塩素酸カリウムと赤リンを乳鉢ですりつぶしていた
　　ところ発火し爆発しました。少量を別々に調合する手順だったが、一緒にすり
　　つぶしたようです。
　天気　はれ
　気温　19℃
です。

真に「ひとり」の人が、人を救う「火の鳥」になる　

　誰（何）かのために

　心が燃やしていたら

　過去の自分（習慣、価値観）が燃えるから

　痛みがともなう

　一番大きい痛みが

　孤独になる恐怖

　しかし

　孤独は人生を飛翔させる

　ひとりの時間を

　どれだけ工夫して楽しめるか

　どれだけ自分と向き合えるか

　どれだけ誰（何）かのために捧げるか

　孤独が凝縮した時

　人は新しい自分に生まれ変わる

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by との

臭気

高圧ガスボンベの可溶栓

2011年9月13日 21:51

　高圧ガスボンベのネックバルブには、容器内の圧力が異常に上昇した際に内圧を
容器外に放出するバネ式安全弁もしくは一定の温度で噴き出し始める可溶栓が付属
されております。

可溶栓は、空調冷凍機用冷媒や高圧ガス貯蔵器などに幅広く使用されております。
構造は至ってシンプルは安全栓･溶栓は、平常時は容器内の高圧ガスを可溶合金(半田)
で封止して止まっていますが、異常な温度上昇など圧力の上昇を感知すると、可溶合
金が溶解して、高圧ガスを逃がすことで破裂事故等を防ぐ重要な安全装置の一つです。

実際に可溶栓で使用される可溶合金は、100℃以下で溶解する必要があるため100℃以
下で溶解する可溶合金には、鉛（Pb）、ｶﾄﾞﾐｳﾑ（Cd）など環境負荷物質使っていまし
た。近年、RoHS指令などのEUから始まった世界的な環境配慮製品への移行に伴い、
電気・電子機器に不可欠な接合材料としての半田も特定有害物質（Pb、Cd、Hg、Cr6+
PBB、PBDE）の使用制限がなされ、排除されつつあります。そのため最近では、鉛・
カドミウムフリーのRoHS対応可溶栓も商品化されているようです。

可溶栓作動温度
66～70℃、70℃～75℃、79～83℃、88～92℃

可溶栓形状
片側管用テーパねじタイプ、両側管用テーパねじタイプ、冷媒用フレア及びろう付け管
　継手接続タイプ等

取り付けねじサイズ
　管用テーパねじR1/8、R1/4、R3/8等

高圧ガスに使用される安全弁、可溶栓などのお問い合わせは
川口液化ケミカル株式会社までお問い合わせください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年9月13日　火曜日
　※将棋の羽生善治さんが王位戦で勝利し、７大タイトル獲得数が通算８０期となりました。
　　大山康晴１５世名人（故人）と並び歴代１位です。
　　獲得タイトル数は、竜王６、名人７、王位１３、王座１９、棋王１３、棋聖１０、王将１２。
　天気　はれ
　ボンベ庫の温度　昼34℃、夜32℃
です。

人はたいてい、

自分への幻想をもっている。

自分はこう"あるべき"とか、

こう"あらなければ"とか、

そういう幻想を捨てない限り、

本当の魅力も、才能も発揮されない。

天命（生まれてきた意味）にも出会えない。

幻想を捨てるとは？

常識や過去、思い出、執着によって

つくられた偽りの自分像に囚(とら)われないこと。

日常を大切にすること。

結果に執着しないこと。

謹(つつし)みをもって、生きること。

　By　との

高圧ガスボンベの可溶栓

よなよなリアルエール缶　9月12日21時販売開始

2011年9月11日 17:23

日本で初めてのリアルエール缶（ビール）が、明日の中秋の名月21時に発売
開始です！

実は・・・

製造元のヤッホーブルーイングさんと液体窒素の滴下装置でお世話になり
かれこれ数ヶ月を経て、ようやく製品化にこぎ着けた苦心の作品なんです。

そもそもリアルエール（ビール）とは？

「リアルエールの文化は、英国のパブで脈々と培われ、日本でも徐々に広まり
　つつあります。その定義は、伝統的な原料から造られ、最終的に供される容
　器の中で二次発酵を伴う熟成が行われ、ビールに炭酸ガスが含まれず、外部
　からの炭酸ガスによらず注がれるビールなのです。作り手の醸造所とパプが
　一緒になって完成させていく・・・それがリアルエールの真骨頂といわれて
　おります。ろ過や加熱など香りや味を損ねる処理は一切行わないため、良好
　な状態を保つには手間がかかりますが、ビール本来の味を楽しめるものです。」

以下　ヤッホーブルーイングさまHPより抜粋

「よなよなリアルエール」は、従来のタンクに醸造された「よなよなエール」の
味わいをあますところなく引き出した極上の一杯に仕上がっています。「よなよ
なエール」よりもさらに芳醇な香り、豊かなコク、踊るような泡が楽しめる「よ
なよなエール」の最上級品です。これまで、「よなよなリアルエール」は、こだ
わりのパブやバーに、日本初の「リアルエール」として樽詰めで提供され、多く
の皆様に親しまれてきました。しかし一方で「近くに飲める場所がない」「お店
に行く時間がなくて飲み行けない」といった声も多くいただいておりました。
　この「よなよなリアルエール」の特別な味わいをお届けするために、国産初の
ウィジェット缶を使い、雰囲気、味わいともに再現した「よなよなエール缶」を
完成させました。

とろけるような滑らかな「踊る泡」の口当たり、
そして香り、コク、美しさ・・・

このビールを飲むときは、まるで本場のパブの雰囲気で楽しんでいるかのような
ひとときになることでしょう。全国のよなよなエールファン、ビールファンの皆
様、この感動の味わいを、ぜひお楽しみ下さい。

お買い求めは楽天市場へどうぞ！

http://item.rakuten.co.jp/yonayona/10000744?l−id=myr-history&scid=wi_myr_item_ins
※店舗販売、メーカー直売はしておりません。

液体窒素の取り扱い、液体窒素に関わる滴下装置、自動供給装置など
川口駅かケミカル株式会社までどうぞご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年9月11日　日曜日
　※昨日、第68回ベネチア国際映画祭の授賞式が行われ園子温監督の「ヒズミ」
　　に出演した染谷将太さんと二階堂ふみさんが新人俳優賞を受賞しました！
　　またまた世界の映画界で日本人の快挙が続きますね。
　天気　はれ
　気温　28℃(PM6:00)
です。

「人はいつも反対にブレるテーマ」

自分がお金を持っていることを言い立てる人は不健康で、

また、お金を持っていないのに欲する人も不健康です。

なぜなら、お金がなくなったらどうしようとか、

搾取されているという情念のようなものを常に持っているからです。

逆に言えば、

お金を持っているけど誇示しない人や、

お金を持っていないけど、あからさまに欲しない人は、健康に見えます。

[私の名前は、高城剛。住所不定、職業不明 / 高城 剛著　P45より￥1,260]

人はいつも、右に行ったり、左に行ったり。

右に振れているうちは、

いつか左に振れるでしょう。

左に振れているうちは、

いつか右に振れるでしょう。

受験生にも同じことが当てはまります。

だから、調子が良いという人は案外危険かもしれません。

なぜなら、人の調子には波があり、

その反動で調子が悪くなることがあるからです。

調子が悪い人はあまり気にし過ぎないことをオススメします。

なぜなら、ちょっとしたきっかけで、

調子が良くなることだってあるからです。

思い込み過ぎていたら、

調子の悪さが続くだけです。

じゃぁ、どうしたら良いのか？

と思う人もいるでしょう。

カンタンなことです。

調子の良し悪しなんて考えないようにしなければ良いのです。

調子が良かろうが、調子が悪かろうが、

目の前の勉強に臨む姿勢はいつも変わりません。

自分の調子について気にしなくなった人ほど、

調子良く勉強することができるのです。

（大学受験塾Mr.ステップアップ専任講師柏村真至氏ブログより）
　 by との

よなよなリアルエール缶　9月12日21時販売開始

超高圧(1000MPa)での事故例

2011年9月 6日 19:24

　一般的に使用されているボンベの充填圧力は 14.7MPa (旧単位 150kg/cm2)ですが
超臨界や超高圧結晶成長装置HIPなどでは、遥かに凌ぐ超高圧の世界で高圧ガスを使用
しております。

安全を考慮して設備したものの、事故は全国で起こっています。
その事故例の一つを見てみましょう。

日時　　　　　　　　　　　2001年5月
場所　　　　　　　　　　　山口県内の材料を研究する研究所内
事故が発生したときの状態　装置の通常運転中

事故の詳細

　超高圧結晶成長装置HIP の運転を行っていたところ高圧容器（ 容量0.0088m3、常用圧
力1000MPa、常用温度1500℃、内径 130mm、厚さ343.5mm(5層構造)、高さ780mm）で
発生しました。

装置の通常運転時のフローは・・・

１、容器内を窒素ガスで置換
２、容器内を、昇圧・昇温開始
３、高温・高圧のまま2時間キープ
４、容器内を、降圧・降温開始
５、窒素ガス放出（150MPa以下の圧力で放出ﾊﾞﾙﾌﾞ開）
６、装置内の処理物を取り出し

になっていました。

事故当日、装置処理仕様を変更する必要があり、装置を一時停止させ保持時間を2時間から
4時間へ変更しました。通常時の運転はすべて自動運転により温度と圧力と時間をコントロ
ールしていましたが、シーケンスを介さずに保持時間の変更をした運転設定をしたために、
容器内の圧力が通常シーケンス運転時よりも低下しており998.1MPaとなっていました。
そのため装置の自動運転プログラムにより昇圧ポンプが稼働して圧力は1000MPaを超えます。
そこでの保持時間が終了し、自動降圧、降温の動作に移行しました。

このとき、シーケンスにミス（バグ）があり容器内圧1000MPaを100MPaと認識したことで
窒素ガス供給側の元バルブが「開」（オープン）になった瞬間、1000MPaの圧力で窒素ガス
が供給系一次側へ逆流し、196MPa仕様の高圧用継手(内径10mm、厚さ7.5mm、材質SFCM
930D)と破裂版(材質SUS316、作動圧力236MPa)が破裂しました。

オペレーター（作業者）は装置の非常停止をを行い、付近の窓、扉を開放して換気を行いま
した。幸いにこの事故では負傷者など人的被害は無く、不幸中の幸いで終息しました。

事故の発生原因からも、超高圧装置の場合、運転条件をあらゆる角度から検証し、テスト運
転を事前に行うことと、インターロックを2重、3重にめぐらすことが必要との見解でした。
※地方自治体による高圧ｶﾞｽ保安講習会資料からの抜粋

事故を起こさないよう、細心の注意を怠らず、設備の試運転調整などを徹底して行いましょう。

高圧ガス設備、超高圧設備、高温熱処理炉、超高温熱処理炉など
ガス供給系、ガス配管工事、高圧ｶﾞｽ申請業務まで
川口液化ケミカル株式会社へご相談さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年9月7日　火曜日
　※皇族の秋篠宮ご夫妻の長男である悠仁（ひさひと）さまが５歳の誕生日を迎えました。
　　無事に成長されることを願ってやみません。　天気　晴れのち雨
　ボンベ庫の温度　朝25℃、昼27℃、夜27℃
　本日の東京電力最大消費率　74％(PM1:00,2:00,4:00,6:00)
です。

　人は不完全、欠点もたくさんある

　不注意もある、多くのモノを忘れていく

　心だけ改めても再び起こってしまう

　それが人間原理

　だからこそ必要なのは

　・失敗しない仕組み
　
　・負けない戦い方

　・指摘してくれる仲間

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by　との

超高圧(1000MPa)での事故例

マグ溶接のコツ

2011年9月 2日 21:16

　昨日に引き続きMAG溶接のちょっとしたコツをあげていきましょう。

　溶接をスタートする始端部は溶接金属が盛り上がりやすい傾向にあり、終端部
は逆に凹む傾向があります。こうした部分はシールドが悪く欠陥が発生しやすい
ので注意が必要です。MAG溶接の場合、太径ワイヤーで大電流による溶接を行う
と能率よく作業が進みます。他にも裏当て材を用意して片面溶接したり、大容量
のペールパックを活用したりしても良いです。ソリッドヤイワーのビードや溶接
の波はフラックス入りワイヤーにすることでスラグが発生して奇麗なビード溶接
が可能です。また水素がフラックスから入ってきますので割れやすい鋼材などの
場合お勧めです。溶接の運棒はギャップ（開先間隔）により異なりますが運棒を
連続的に「の」の字を書くように運んだり、ギザギザや小文字の「u」の字を繰り
返しても有効ですが職人さんの技量によるところが大きいようです。ノズルの汚れ
を常に点検しスパッターなどが付着しシールドガス不足にならないよう気をつけま
しょう。点検は早急装置にとっても重要なポイントです。ワイヤーを送る送給ロー
ラーが摩耗していると送給性が悪くなりアークが不安定になってスパッターが増加
し欠陥につながります。直流電源でワイヤーをプラスに接続するとアークの集中性
が良く良好な溶け込みが得られます。先端のチップも摩耗しますので早めに交換し
ましょう。穴が楕円になると通電が不連続になりアークが不安定になるからです。
ブローホールが起こるときはオリフィスが装着し忘れていないか確認してみてくだ
さい。アークの集中が悪いときやアーックの不安定があるときにはチップの弛みが
無いかみてみます。トーチ自体の角度も重要です。脚長5mm以下250A以下の場合
40〜50°、脚長5mm以上250A以上は35〜45°で前進法が最適です。溶接母材
の表面に付着している亜鉛やペンキ、ニスなどはグラインダーなどでしっかり取り
除きましょう。溶接に夢中になっていると気付きにくいのがコンジットケーブルの
曲がりです。ワイヤーの送りが摺れて抵抗になり不安定になってしまいます。送給
装置にワイヤーを取り付ける際、ワイヤーのスプールフランジを持つとワイヤーが
ズレて食い込んで離れなくなりますのでフランジ部は持たないようにしましょう。
最後に送給装置へのワイヤーを取り付ける際の先端部の処理ですが、ワイヤーのス
プール側を持ってペンチで切断しましょう。ワイヤーを離してしまうとバラけてしま
い縺れたり絡んだりしてしまいます。以上の点を注意してベストの溶接作業をしまし
ょう。

溶接材料、溶接機の消耗品、溶接用シールガスなど溶断機のことなら
川口駅かケミカル株式会社までご相談ください。
TEL 048-282-3665
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年9月2日　金曜日
　※サッカーの2014年ワールドカップ（Ｗ杯）ブラジル大会アジア３次予選Ｃ組の日本は
　　北朝鮮と対戦しました。日本が１－０（前半０－０）で勝しましたがロスタイムぎりぎり
　　の得点で肝を冷やしました。次は４日後のウズベキスタン戦です。
　天気　台風接近による雨
　気温　朝27℃、ひる28℃、夜27℃
　今日の東京電力最大消費率 84％(PM2:00～3:00)　です。

「最高の未来に進むために、その問題は起きてくれている」

　問題やミスが起きないようにするのは、当たり前

　しかし

　トラブルは起きてしまうもの

　問題なのは

　原因を誰かのせいにして

　自分を守ろうとすること

　言い訳したり

　めんどくさがって

　対処が遅れること

　トラブルは

　その人の本性に光を当てる

　逆に言えば

　問題が起きた時こそ

　自分を磨くチャンス！

　その問題が起きたお陰で

　今まで以上に何か改善できないだろうか？

　そこからの学びや教訓は何だろうか？

　今、抱えている問題は

　魅力の光の素となる

（小田真嘉氏成長のヒントブログより）

　 by との

マグ溶接のコツ

MAG溶接

2011年9月 1日 22:03

　アーク溶接のうち、シールドガスに不活性ガスと炭酸ガスを混合して使うものを
マグ溶接といい、シールドガスに不活性ガスのみを使うミグ溶接（MIG溶接）とい
います。一般的に「半自動溶接」と呼ばれています。

ここでは半自動溶接（MAG溶接）の溶接方法で注意すべき点を見てみましょう。

マグ溶接では炭酸ガスやアルゴンガスを流して空気中の窒素などが溶接部に混入し
ないようシールドして溶接します。この空気混入を防ぐガスをシールドガスといい
ますが、シールドガスが強風などで吹き飛ばされると不純なガスシールドできず、
ピットやブローホールが発生します。シールドは2m/secよりも強い風で吹き飛ばさ
れますので強風に注意が必要です。トーチの進め方としては外観重視の場合前進法
が良く、超音波探傷試験など溶け込みを深く取りたい場合には後進法が適していま
す。溶接するスピード（能率）は同じ電流の場合、細いワイヤーが速く、溶着速度
は電流密度に比例しますのでバランスが大切です。トーチ先端のチップから出てい
るワイヤーの突出しが長さも注意しましょう。長すぎるとアークが不安定になりス
パッタが増えシールドの悪化で溶け込みが減少してきます。シールドガスは作業性
や溶接金属の性能・スパッタの発生量など圧倒的にCO2(80%)+Ar(20%)ガスが優れ
ています。ただし、CO2ガスのほうが割安です。CO2専用ワイヤーなどもあります
のでコストか？溶接の出来か？見極めることが肝心です。シールドガスの流量は20
～25L/minが適正流量です。母材の開先処理は40°や60°が一般的で、30°
近いとワイヤーの消耗を抑えられますが高温割れ（凝固割れ）が発生しやすくなり
ますので注意してください。ワイヤーの選択には頭を悩ませますが、多く使用され
ているソリッドワイヤーも万能ではありません。綺麗な溶接の波を出したい場合や
スパッターを抑えたいときにはフラックス入りワイヤーをお勧めいたします。溶接
を行うときにその姿勢が高い場合下向き溶接が適し、立向き・横向き・上向きなど
は電流を低くできます。溶接スタート時には溶接金属が盛り上がる傾向にあり、終
端部は凹んでシールドが悪くなり欠陥が発生することもあります。ワイヤーの送給
装置は、アークが不安定になったり、アークが不安定になるとスパッタが増加する
こともあるようです。ワイヤー送給装置はローラー摩耗やワイヤーサイズの不一致
など必要にあることも注意が必要です。

MAG溶接、MAG溶接機のお引き合いやお見積り、溶接ガスのご用命、溶接機の修理
など、川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年9月1日　木曜日
　※大型で強い台風１２号は四国の南方遠くの海上を北上し、強い勢力を保ちながら
　　９月２日から３日にかけて四国から東海に接近し、上陸する恐れがあります。
　　付近にお住まいの方は注意が必要です。
　天気　晴れのち雨
　ボンベ庫の温度　朝27℃、昼27℃、夜28℃
　本日の東京電力最大消費率　84％(PM1:00～2:00,PM6:00)
です。

人間には２通りの生き方しかない。

ひとつは、奇跡など何も起こらないと思って生きること。

もうひとつは、あらゆるものが奇跡だと思って生きること。

アルベルト・アインシュタイン（物理学者）

　 by との

MAG溶接

ガス圧力の安全弁

2011年8月31日 19:19

　ガスボンベに使用する圧力調整器（レギュレーター）には、圧力調整が利かなくなって
圧力が異常に上昇した場合に安全な圧力までリリースする安全弁が付属している機種があ
ります。

安全弁付き圧力調整器

安全弁はバネの力で動作し、設定値を超えると高い圧力のガスが噴き出す構造です。
某社圧力調整器付属の安全弁の構造を見てみましょう。

左：安全弁外観　　　　　　　右：安全弁分解部品の様子

この安全弁は３個のボディからなり、内部にSUS製のバネが入っています。
このバネが縮むことによってノズルオリフィス部からガスが逃げます。

高圧ガス1.0MPa以下仕様の安全弁部品

各部品を接続しているシール部分はOリングを使用しています。
Oリングがシッカリとガスを止めていないと安全弁からガス漏れすることになります。

損傷しているシール部Oリング

これは組み込み時にカジッてしまったとみられ削れてしまっています。
また、ガス種によってはネオプレンやバイトン製Oリングなどではガスの物性により
溶けたり割れたりすることもあり得ます。
ガス調整器を使用する際には、ガス種と圧力、流量などを機器メーカーと相談をした上
機種選定したものを使用することが大切です。

高圧ガス設備の設計、製作、現場配管工事、耐圧気密試験など
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年8月31日　水曜日
　※マリナーズ・イチロー選手の１１年連続２００安打達成まで残り２８試合で４６本です。
　天気　はれ
　ボンベ庫の温度　朝24℃、昼27℃、夜27℃
　本日の東京電力最大消費率は　82%(PM2:00,PM6:00)
　※政府の発表で、東電エリアでは節電を9月9日で終了することとしたそうです。
　　今日は、いきなり消費率がUPしてますね。
です。

ピンチの時、

しんどい時、

苦しい時、

そんな時こそ、やらなくてどうする？

困難な状況の中でも立ち向かうからこそ、

「神話」は生まれる。

「あんな状況の中でも、アイツは最後まであきらめなかった...」

北極流今日の開運メッセージより

　 by との

ガス圧力の安全弁

POINT OF USE PURIFIRE（ﾗｲﾝﾋﾟｭﾘﾌｧｲﾔｰ）

2011年8月30日 18:06

　半導体製造装置などに使われるプロセスガスに含まれる不純物やパーティクルを
除去するための、ユースポイント対応型小型精製器のご紹介です。

ﾗｲﾝﾋﾟｭﾘﾌｧｲﾔｰ　最高使用流量　5NL/min

適用ガス　　　　　　：N2 , Ar , He
使用圧力　　　　　　： 0.99MPa以下
使用温度　　　　　　：5 ～ 35℃
相対湿度条件　　　　：30 ～ 90%

最高使用流量　　　　：1NL/min or 5NL/min or 20NL/min or 50NL/min
処理能力　　　　　　：270Nm3 or 1,620Nm3 or 5,400Nm3 or 16,200Nm3

許容入口不純物濃度　：O2 100ppb ( 0.1ppm以下)、H2O 100ppb ( 0.1ppm以下）
出口不純物濃度　　　：O2 1ppb 以下、H2O 1ppb 以下

フィルターろ精度　　：0.01μm　

材質　　　　　　　　：SUS316L

精製原理　　　　　　：化学吸着+物理吸着 or 触媒反応+物理吸着 など

※製品を大気解放してから30秒以内に取付を行ってください。
※使用前には必ずパージを行い 0.5NL/min で10分以上行ってください。

ﾗｲﾝﾋﾟｭﾘﾌｧｲﾔｰのことなら
川口液化ケミカル株式会社までよろしくお願い致します。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年8月30日　火曜日
　※野田佳彦新首相が決定し、民主党役員人事で幹事長に輿石東参院議員会長、政調会長には
　　前原誠司前外相、国対委員長に平野博文元官房長官の起用を決めた。幹事長代理に樽床伸二
　　元国対委員長が就く予定。
　天気　はれ
　ボンベ庫の温度　朝25℃、昼30℃
　本日の東京電力最大消費率　80％（PM2:00）
です。

「結果とプロセスどちらが大事か？」

と質問されることがあります。

「結果が全て」という面もありますし、

「結果が良ければそれで良い」とはいかないとも思います。

だからといって、「プロセスが良ければ何でも良いのか」というものでもありません。

まわりくどくなってしまいましたが、

結論を言うと、

結果を求めても、結果が良くなるわけではありません。

もちろん結果を出すために最善を尽くしてください。

良い結果を出すためには、

良いプロセスを求めなければなりません。

良いプロセス＝良い結果　とはいきませんが、

プロセスが良いかどうかのチェックは日々行うことができます。

結果は全てが終わってからしか分かりませんから、

結果を考えるよりもプロセス時間を考えるようにしてください。

そして、結果とプロセスを分けるのではなく、

結果とプロセスはいつもセットであるということを忘れないでください。

（大学受験塾Mr.ステップアップ専任講師柏村真至氏ブログより）

　by　との

POINT OF USE PURIFIRE（ﾗｲﾝﾋﾟｭﾘﾌｧｲﾔｰ）

被覆アーク溶接とは？

2011年8月29日 22:08

被覆アーク溶接（Shield Metal Arc Welde）は、金属棒のまわりに特殊な薬剤を
被覆した溶接棒を、母材との間にアークを発生させてアーク熱により溶接棒自体
を溶かしながら溶接する方法です。

直流と交流電源ともに溶接することはできますが、交流溶接のほうが効率的で多
く用いられております。溶接棒自体の被覆されている材料は、溶接棒の保護し、
シールドガスを発生させ、溶接部の性能向上のための添加剤を含んでいます。
たとえば、水素浸食を嫌う場合には低水素系溶接棒を使用することで被覆材の中
の水素とよく反応する添加剤が溶接の中に混入しないように作用します。被覆溶
接棒はとても湿気に弱く保管方法が溶接の出来・不出来を左右します。湿気を嫌
いますので乾燥材入りの密閉容器や袋に保管をするようにし、溶接作業中であっ
ても次に使う溶接棒は密閉容器の中に入れておくことをお勧めします。

被覆アーク溶接の特徴のうち先ず長所は？

・MIGと同様に溶接速度が速いので効率的です。
・シールドガスが不要で、現場作業に向いています。

ではその半面、短所は？

・スックラッチスタート（母材に溶接棒を接触させる）ためにスタート時点でスパ
　ッタが発生します。
・溶接棒が湿気の影響を受けるので管理が欠かせない。
・シールドガスは風に流されるので風の影響を受けます。
・常に天候の変化などに注意が必要です。

溶接用電源、溶接機器、溶接棒、溶接面、溶接トーチなど
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年8月29日　月曜日
　※陸上の世界選手権男子ハンマー投げで室伏広治選手が初優勝しました。
　　陸上の日本選手で五輪と世界選手権での金メダル獲得は初めてで、世界選手権の
　　メダルは０１年エドモントン大会の銀、０３年パリ大会の銅に続く３個目になり
　　日本史上最多の快挙です！
　天気　はれ
　ボンベ庫の温度　朝25℃、昼29℃、昼28℃　涼しいかと思えば、暑い！
　本日の東京電力最大消費率　77％(PM7:00)
です。

自分一人で自分のことを１００％信じることは、

きっと簡単じゃない。

でも、目の前で自分のことを

想っている人を感じることができたなら。

その人に１００％自分を預けることができたなら。

自分（というエゴ）を超えたものを信じることができたなら。

「自分が信じれない」

なんて言っていたステージより、

はるかに高いステージに

意図せずともステップアップしていると思う。

そのとき、

きっとあなたの限界を超えたチカラが発揮される。

信じる、ということも、

また関係性の中ではじめて生まれるものなのだと、

強く思ったのでした。

（大学受験塾ﾐｽﾀｰｽﾃｯﾌﾟｱｯﾌﾟ川崎雅史氏ﾌﾞﾛｸﾞより）

　by との

被覆アーク溶接とは？

高圧ガスカードル

2011年8月26日 22:48

「カードルってなんですか？」

そんなご質問をいただきました。

47L容器 x 20本組みｶｰﾄﾞﾙ

高圧ガス容器を複数本連結管で接続させ容量を増やした移動式の容器です。

容器本数が少ないと縦型ですが、一般的にはボンベを横に寝かせた横型カードルが
多いです。移動はカードル置き場にホイストなどの吊り上げ設備を設けてあれば平
ボディトラックで可能です。ユニック付きドラックで積み下ろしをすることが多い
ようです。もしくはカードル底面にフォークリフトの爪を差し込み積み込み・荷降
ろしする方法もあります。

高圧ガスカードル供給口接続側

ガス種は、N2 , O2 , He , Ar や溶接用レーザーガスなど必要あればご希望のガスで
製作可能です。また、１基のカードルに何本の高圧ガスボンベが組み込み可能かと
いえば　ex 4本、6本、8本、10本、12本、16本、20本、25本組などあります。

カードルのマニホールドおよび元弁

各種ガスのカードルのご用命は、川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年8月26日　金曜日
　※夕刻より関東各地の１時間雨量は、東京都大田区で82.0ﾐﾘ、神奈川県相模原市中央区で
　　94.5ﾐﾘ、千葉県市原市で85.5ﾐﾘに達し、いずれも観測史上最大となりました。
　天気　晴れのち雨
　ボンベ庫の温度　朝27℃、昼30℃、夜25℃
　本日の東京電力最大消費率　78％(AM11:00,PM1:00)
です。

「道具を見れば、その人が見える」

　その人が普段使っている

　道具の扱い方を見れば

　他人との接し方が分かる

　適当に使っていると

　道具から嫌われる

　道具から嫌われる人は

　人からも嫌われる

　道具をまるで

　自分の魂のように大切に使っていれば

　やがて

　道具が味方してくれるようになる

　道具から応援される人は

　人からも応援され

　人生も一気に進む

（小田真嘉氏成長のヒントブログより）

　By　との

高圧ガスカードル

流量計ﾕﾆｯﾄ

2011年8月24日 22:39

　ガス流量計には、アナログ式の目視で流量を確認するものと、精度高くデジタル
データーに変換しオートマチックに流量を制御できるマスフローコントローラーな
どがあります。

ｱﾅﾛｸﾞ流量計+ﾃﾞｼﾞﾀﾙ流量計並列ﾕﾆｯﾄ

設置環境により流量計を収納BOXにマウントし、過酷な環境でも高精度の流量計の
性能を損なわない配慮が必要です。

流体事態が毒性ガスや可燃性ガス、腐食系ガス、特殊材料ガスなどの場合には、配管
から万が一ガス漏洩した場合を考慮し、漏れの可能性のある流量計事態を継ぎ手を含
め丸ごと収納し局所排気または不活性ガスを充満させ常に陽圧状態にして爆発や暴露
の危険がないように管理することも必要です。

腐食性ガス（塩素用）オールメタル式マスフローコントローラー

目視確認型簡易ガス流量計から高精度サーマル式質量流量計まで
川口駅かケミカル株式会社へご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年8月24日　水曜日
　※タレントの島田紳助さんが暴力団関係者とのつきあいを理由に芸能界引退を表明しました。
　天気　はれ
　ボンベ庫の温度　朝26℃、昼27℃、夜27℃
　本日の東京電力最大消費率　80％（PM2:00～3:00）
です。

「どうしよう・・・」と悩むより、「どうしていくか？」と考えよう　

　やっても成果が出ないのは

　緻密さが足りないから

　緻密さが足りないのは

　熱意が足りないから

　熱意がないと

　考えずに悩んだだけで

　やった気になり

　時間だけが過ぎていく

　何をするにもまず

　「私がやる！」と気概が必要

　その決意で、行動が緻密になり

　その熱意で、周りの心に火が灯る

　
　それによって

　上昇気流が生まれ

　思わぬ成果が運ばれてくる

（小田真嘉氏成長のヒントブログより）

　by との

流量計ﾕﾆｯﾄ

アルミニウムの溶接

2011年8月21日 18:21

　アルミニウムの溶接方法について注意すべき要点をお知らせいたします。

　アルミニウムは表面に酸化皮膜がすぐに形成されます。母材が少しでも汚
れているとブローホールなどの溶接不良の原因となります。溶接前には母材
の前処理が必須です。先ず、有機溶剤などで表面の油脂成分を取り除きます。
次にステンレス製のワイヤーブラシなどで表面の酸化皮膜を取り除き水酸化
ナトリウムや硝酸でも表面処理を行うことが望ましいです。同様に溶接材料
にも同じことが言えます。溶接材料の保管状態が悪いと母材同様ブローホー
ルの原因となります。溶接材料は、乾燥した場所に保管し、溶接作業終了後
残った材料はビニール袋の中に入れ、素手や油の付いた手袋などで触らない
よう注意することが大切です。

さて実際のアルミ溶接作業です。アルミの溶接には他の溶接と異なり作業現
場の湿気やホコリを嫌います。微風や湿度85％以上でブローホールが急激に
増える傾向にあります。また、ホコリも同様に悪影響を与えますので清浄な
環境で行うことが良い溶接ビードを出すには大切です。アルミ溶接は交流機
の溶接電源を使用します。直流ではワイヤープラス、ワイヤーマイナスであっ
ても長短ありますが交流機ですと溶け込みやクリーニング作用、電極の消耗
など全体的にバランスが取れているためです。シールドガスに含まれる湿気
にも細心の注意が必要です。アルゴンガスボンベから調整器を経て溶接機ま
での間にゴムホースなどを使用していると、ホース内部の説ガス部にいつま
でも水分が残っているため条件がなかなか良くなりません。シールドガスホ
ースには金属製かテフロンなどの樹脂チューブを選択し、溶接前に数 L/min
のパージガスを10分間以上流し続け水分をパージしてから溶接をスタートす
べきです。溶接トーチの電極には純タングステン電極を使用します。ステン
レス溶接の後で面倒がらずに交換しましょう。酸化セリウム入りタングステ
ン棒（セリタン）や酸化トリウム入りタングステン棒（トリタン）電極は、
電極が消耗すると形状が偏りアークの集中が悪くなります。また、純タング
ステン棒であっても電極の消耗が比較的早いので、先端の研ぎ直し時に径を
少しだけ太くすることがコツです。

アルミ溶接用交流溶接機、純タングステン電極棒、溶接用バックシールアルゴンガス
のことなら川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年8月21日　日曜日
　※三宅裕司氏が腰部椎間板（ようぶついかんばん）ヘルニアの手術を受け、リハビリのため
　　年内はラジオ出演などお休みすることになりました。
　　腰痛持ちの皆さん、お気を付け下さいね。
　天気　あめ
　気温　21℃（PM7:00)
　本日の東京電力最大消費率　64%(PM5:00)
です。

「出入口」のように「出」が先で「入」は後　

　何（誰）かに注いだ

　お金、エネルギー、時間・・・

　を失ったとき

　取り返そう、取り返そう

　と執着するほど

　取り返しのつかないことになっていく

　それは無くなったのではなく

　天に捧げたもの

　何かを失うのは

　新たなる何かを得るため

　振り返っても

　そこに未来はない

　捨てて、削ぎ落して、身軽になって

　人は未来に進んでいく

（小田真嘉氏成長のヒントブログより）

　by　　との

アルミニウムの溶接

室内空気の環境

2011年8月20日 20:08

　最近の一般住宅では気密性に優れ、通気性が良いために、建設時に
工期短縮や新工法などにより電気機器やコピー機から発生する O3 オ
ゾンガスや塗料やプラスチック製品から発する溶剤や可塑剤、壁紙や
合板の接着剤から放出されるホルムアルデヒドHCHO やアセトアルデ
ヒドCH3CHO などの揮発性有機物VOC が健康に及ぼす悪影響が問題
となっております。

眼や鼻、喉などに刺激を感じ、そのまま放置するとシックハウス症候
群と呼ばれる化学物質過敏症になると皮膚に湿疹や赤い斑点が現れた
り、頭痛やめまい倦怠感などアレルギー症状を発します。最近では大
型ビルでも空調の空気が循環使用するため換気比率が低くなり頭痛、
疲労感、喘息などの症状のあるシックビル症候群を発症することが出
てきております。

シックハウス症候群はHCHOが原因とされ、合板や木質フローリング
パーチクルボードなどの集積材や、これらの製造過程に使用されるウ
レアメラミン系接着剤に残存するヘキサメチレンテトラミン (CH2)6N4
が加水分解されHCHO を発生していると考えられております。1997年
には厚生労働省が許容濃度を20℃、30分平均で < 0.08ppm (<0.1mg/m2)
世界保健機関WHO では30分基準値 80ppmとなっています。

参考数値
厚生労働省の定める化学物質の室内濃度指針値　1997年

ﾎﾙﾌﾞｱﾙﾃﾞﾋﾄﾞ　　　　　0.08ppm
ｱｾﾄｱﾙﾃﾞﾋﾄﾞ　　　　　 0.03ppm
ﾄﾙｴﾝ　　　　　　　　 0.07ppm
ｷｼﾚﾝ　　　　　　　　 0.20ppm
ｴﾁﾙﾍﾞﾝｾﾞﾝ　　　　　　0.88ppm
ｽﾁﾚﾝ　　　　　　　　 0.05ppm
ﾃﾄﾗﾃﾞｶﾝ　　　　　　　0.04ppm
p-ｼﾞｸﾛﾛﾍﾞﾝｾﾞﾝ　　　　0.04ppm
ﾌﾀﾙ酸ｼﾞ（2-ｴﾁﾙﾍｷｼﾙ） 7.6ppb
ｸﾛﾛﾋﾟﾘﾎｽ　　　　　　 0.07ppb
ﾌｪﾉﾌﾞｶﾙﾌﾞ　　　　　　3.8ppb
ﾀﾞｲｱｼﾞﾉﾝ　　　　　　 0.02ppb

環境測定用標準ｶﾞｽ、ｾﾞﾛｶﾞｽ、分析機器校正用ｽﾊﾟﾝｶﾞｽなど
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年8月20日　土曜日
　※高校野球選手権最終日決勝で日大三（西東京）が光星学院（青森）を
　　11-0 で下し、2001年以来10年ぶりの頂点に輝きました。
　　おめでとうございます。
　天気　曇りのち雨
　気温　22℃（PM8:00)
　本日の東京電力最大消費率　67%(AM11:00,PM6:00～7:00)
です。

南洲翁遺訓

「人を相手せず、天を相手せよ。
　天を相手して自分の誠を尽くし、決して人を咎めるようなことをせず
　自分の真心の足りないことを反省せよ。」

　常に天を相手にするよう心掛けよ。
　天を相手にして自分の誠を尽くし、決して人を咎めるようなことをせず
　自分の真心の足りないことを反省せよ。
（敬天愛人）

　by との

室内空気の環境

ＴＩＧ溶接のポイント

2011年8月17日 20:54

Ｑ．TIG溶接とは？

Ａ．ティグ溶接（TIG溶接）は、シールドガスとしてAr（アルゴン）やHe
　（ヘリウム）などのイナートガス（不活性ガス）を使用し、電極にはタ
　ングステン或いはタングステン合金を用いることから、ティグ溶接：TIG
　溶接（Tungsten Inert Gas welding）と呼ばれています。

TIG溶接は、ｽﾃﾝﾚｽ鋼や炭素鋼、低合金鋼などさまざまな金属の溶接が可能
です。では実際に、TIG溶接にはどのような技量が必要なのでしょうか？
そのポイントを見てみましょう！

TIG溶接は片手で溶接トーチを持ち、もう片方で溶加棒を持って溶接します。
そのため他の溶接方法よりも技術を要します。溶接の基本姿勢は下向き溶接
で、トーチの動かし方と溶加棒の挿入方法をしっかりと練習する必要があり
ます。まず最初はｽﾄﾘﾝｶﾞｰﾋﾞｰﾄﾞを練習し、次にﾋﾞｰﾄﾞ継ぎなどの練習が必要
です。直流電源にはﾌﾟﾗｽ極とﾏｲﾅｽ極があり、ﾄｰﾁをどちらに接続するかによっ
て溶接が変わります。一般的にはﾌﾟﾗｽ側をﾄｰﾁに繋ぎますが、TIG溶接の場合
にはﾏｲﾅｽをﾄｰﾁ側に接続することで安定し良好な溶け込みを得られます。TIG
溶接に欠かせないのがﾊﾞｯｸｼｰﾙﾄﾞｶﾞｽです。ﾄｰﾁ部からｱﾙｺﾞﾝｶﾞｽなどを流し酸素
・窒素が溶接金属部に入らないようにし、開先の裏側にも溶接ﾋﾞｰﾄﾞを出す場
合には裏側にもｱﾙｺﾞﾝｶﾞｽを流しﾋﾞｰﾄﾞ表面が参加しないようにします。これが
ﾊﾞｯｸｼｰﾙﾄﾞです。TIG溶接はﾄｰﾁに装着したﾀﾝｸﾞｽﾃﾝ電極がｱｰｸを発生させるため
電極の先端部は形状が劣化します。ｱｰｸの集中が悪くなりますので小まめに先
端部を鉛筆の先のように削っておく保守管理が大切です。ｶﾞｽの流量管理も大
事です。一般的にはﾄｰﾁのｱﾙｺﾞﾝｶﾞｽ流量は5～12L/minなどと言われております。
この流量は多ければ良いというものではなく、流し過ぎると空気を巻き込み
ﾋﾞｰﾄﾞ酸化やﾌﾞﾛｰﾎｰﾙが発生しますので適正流量が肝心です。
　ここからは実際のTIG溶接技能編です。溶接方法はﾄｰﾁの動かし方が大事で
す。溶加棒の溶接部への送り込み方法は溶接自体の良し悪しに直結します。
コツとしては、溶加棒の送り込みは、親指を中心に動かし、先端がぶれない
ように注意することが大切です。ﾄｰﾁ角度は良い溶接には欠かせません。下向
き突き合わせ溶接などでは溶接方向に対し5~15°の角度を保持しないと、ﾋﾞｰ
ﾄﾞがぶれたり、ﾋﾞｰﾄﾞが乱れたり、ｱﾝﾀﾞｰｶｯﾄが発生します。溶加棒の挿入角度
も大事です。どの姿勢であっても角度が小さいと棒が溶けやすく供給もｽﾑｰｽﾞ
に行うことができます。TIG溶接の溶接条件の中でも注意が必要なのが裏波
溶接です。技量は勿論のこと、正しい溶接条件が設定されているかが大事で
す。兎に角、試行錯誤を繰り返し技量に合った適切な条件というものを見つ
け出すことが大事です。

TIG溶接機、TIG溶接用ﾊﾞｯｸｼｰﾙｶﾞｽ、開先取り用加工冶具などさまざまです。
ｽﾃﾝﾚｽ鋼・炭素鋼の溶接機器、溶接用ｱﾙｺﾞﾝｶﾞｽ、ﾍﾘｳﾑｶﾞｽ、混合ｶﾞｽなど
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年8月17日　水曜日
　※ようやく、政府は子ども手当の月額支給額を10月から変える特別措置
　　法案を閣議決定した。実際の受取額は来年２月の支給分から変わる。
　天気　はれ
　ﾎﾞﾝﾍﾞ庫の温度　朝32℃、昼37℃、夜35℃
　本日の東京電力最大消費率　81%(PM1:00～4:00)
です。

「人生を育てる３つの条件」

　いい野菜が育つには

　光と水と豊かな土壌が必要なように

　いい人生に育てていくには

　未来への希望と生きる知恵と豊かな環境が大切

　希望とは

　起きる全てのことが

　素晴らしい未来につながっていると信じること

　知恵とは

　ご縁を頂いた人の幸せを

　心から祈った先に出てくるひらめき

　環境とは

　安心できるよう整えた住環境（職場環境）と

　心を同じくして共に歩む仲間

　そして

　あと必要なのが

　その時（タイミング）を待つこと

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by との

ＴＩＧ溶接のポイント

低温用配管材料

2011年8月16日 20:55

　配管材料にはいろいろありますが、低温用配管材料としてJIS G 3480
低温配管用鋼管（ｱﾙﾐｷﾙﾄﾞ鋼及びﾆｯｹﾙ合金鋼 STPL）やJIS G 3459 配管
用ｽﾃﾝﾚｽ鋼管（SUS-TP）、JIS G 3468（SUS-TPY）が使用されています。

　但し、STPL材は最低使用温度（遷移温度）は STPL 380 で -45℃、
STPL 450 が-100℃、STPL 690 が -96℃です。LN2,LO2,LNG などは
極低温用ｵｰｽﾃﾅｲﾄ系ｽﾃﾝﾚｽ鋼の場合は、一般ｽﾃﾝﾚｽ鋼よりも炭素含有量の
低い鋼材種の L材を使用します。汎用鋼材は SUS 304LTP 、SUS 316
LTP などです。低炭素ｽﾃﾝﾚｽ鋼を用いる利用は炭素含有量が少ないほど
遷移温度が低くなるので低温脆性を避けることができるためです。

STPL 材であっても低温用として耐えうるものではありますが、流体が
どの程度の低温であるかによってはｽﾃﾝﾚｽ鋼を使用することが望まれま
す。

液体窒素、液体酸素、液体アルゴン、液体炭酸、液体ヘリウムなど
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年8月16日　火曜日
　※高校野球で如水館高校が執念のｻﾖﾅﾗ勝ちをおさめました。
　　如水館高校の３試合連続延長戦は大会初です。
　天気　晴れのち曇り
　気温　31℃（PM9:00）
　本日の東京電力最大消費率　75%(PM4:00)
です。

自分から、

実績・能力・肩書きなどの全て引いた、

行動の蓄積でしか

ホントウの信頼は

得ることはできない。

（北極流今日の開運ﾒｯｾｰｼﾞﾌﾞﾛｸﾞより）
　
　by との

低温用配管材料

熱処理炉の温度管理

2011年8月 8日 21:43

　熱処理炉の炉内温度を測定するには、直接温度を計測する
熱電温度計もしくは被加熱体からの放射エネルギーを測定す
る放射温度計を利用する方法が一般的です。

熱電温度計は、測温素子に熱電対が最も多く利用されており
ます。熱電対の原理は異なる金属の線の一端を接合して、そ
こに温度が加わると他端との間にゼーベック効果と呼ばれる
熱起電力が発生します。熱電対には素線の材質によりJIS規格
で８種あります。例えば熱電対の代表選手Ｋ熱電対は、プラ
ス極がクロムとニッケルを主とした合金の「クロメル」で、
マイナス極がニッケル主体の合金「アルメル」で650～1000
℃で常用されています。温度表示は、熱電対で発生した熱起
電力を素線そのまま計器に接続したのでは高価なので「補償
導線」を使用します。補償導線は、熱電対とほぼ同等の熱起
電力特性の金属を使用した導線で熱電対の種類に合わせて専
用の補償導線を使用する必要があります。ちなみに熱電対と
ほぼ同等の熱起電力とは言っても、同等なのはその補償導線
の使用温度範囲（補償接点温度）内に限られます。補償導線
に、熱電対と同じ金属材料を使用している場合もありますが、
その場合でも、使用温度範囲を超えても熱電対と同等の正確
さで、熱起電力特性を示すわけではありません
　熱電温度計の特徴としては、応答性が良く、衝撃にも強く
温度差が測定可能であり、高温での測定も可能です。

放射温度計は、鋼材などが放射する赤外線を受光器に吸収さ
せて、その受光器自体の温度変化を測定して放射エネルギー
の量から温度を測定します。-30℃～+3,800℃まで測定範囲が
広く、熱処理工程では急速加熱の高周波焼入の温度管理やプ
ラズマ浸炭、窒化などの測定に用いられております。
　放射温度計の特徴は、高音域での温度測定に適し、遠隔測定
が可能です。また、移動や回転している物体の表面温度測定も
可能です。

高温域の測定センサーから-196℃の液体窒素温度まで
川口液化ケミカル株式会社へどうぞご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年8月8日　月曜日
　※全国高校野球選手権：帝京８－７花巻東
　　この試合は東北の底時からをまざまざと見せつけられましたね。
　天気　はれ
　ﾎﾞﾝﾍﾞ庫の温度　朝32℃、昼35℃、夜31℃
　本日の東京電力最大消費率　85%(PM2:00)
です。

世界のビジネス界に大きな影響を与えているドラッカーですが、
その思想形成に当たっては人生の中で
七回の精神的な節目が訪れたことを著書の中で述べています。

その七つの経験から得た教訓を最初に列記すると、
以下のようになります。

　一、目標とビジョンをもって行動する。

　二、常にベストを尽くす。「神々が見ている」と考える。

　三、一時に一つのことに集中する。

　四、定期的に検証と反省を行い、計画を立てる。

　五、新しい仕事が要求するものを考える。　

　六、仕事で挙げるべき成果を書き留めておき、
　 実際の結果をフィードバックする。

　七、「何をもって憶えられたいか」を考える。

　by との

熱処理炉の温度管理

CVD+PVD=ﾌﾟﾗｽﾞﾏCVD

2011年8月 7日 20:56

　ﾌﾟﾗｽﾞﾏCVDは反応ｶﾞｽに熱CVDと同じものを使用しますが、熱処理
温度を450～600℃とPVDに近い低温ですので、CVDとPVDを合体さ
せたﾌﾟﾛｾｽといえます。

熱処理炉では外熱式で処理品を均一に加熱昇温後に反応ｶﾞｽを流します。
その後、ﾌﾟﾗｽﾞﾏを発生させて反応ｶﾞｽをｲｵﾝ化させ目的の硬質薄膜を生成
します。低温処理ですので金型材などの焼き戻し以下の処理が可能で、
複雑な形状のものでも反応ｶﾞｽとﾌﾟﾗｽﾞﾏにより均一に密着性の良い膜が
形成されます。膜の厚さはPVD、熱CVDと同様におよそ 2～5μmです。

用途例としてはｱﾙﾐﾀﾞｲｶｽﾄ金型、ﾏｸﾞﾈｼｳﾑﾀﾞｲｶｽﾄ金型、ｱﾙﾐ押出し金型
亜鉛ﾀﾞｲｶｽﾄ金型、ｱﾙﾐｽｸｲｽﾞｷｬｽﾄ金型、ﾌﾟﾗｽﾁｯｸ金型、冷間鍛造用金型
各種ｴﾝﾌﾟﾗ用金型などです。例えば、PCVD処理を金型に行う際には、
硬質薄膜なので母材が柔らかいと効果が得られず、前処理の焼入れと
焼き戻しの条件をしっかり把握していないと変形や変寸の原因になっ
てしまいます。面粗度は密なほど密着性が向上し寿命が伸びます。膜
圧は厚いと応力が溜まってしまい剥離し易くなってしまうようです。
　金型へのPVDの特徴は、膜のつきまわり、密着性が良く、高温反応
ではないので仕上がりが綺麗で、変寸・変形が少なく、外熱式昇温ｶﾞｽ
なので炉内成膜のﾊﾞﾗﾂｷが小さく、反応ｶﾞｽの切替が多様なので膜形成
が容易なのです。

PCV,CVD,MOCVDなど導入用ﾌﾟﾛｾｽｶﾞｽの供給設備、ｶﾞｽ配管工事など
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281- 3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年8月7日　日曜日
　※震災からの復興と鎮魂をテーマにした今仙台七夕まつりが連日70万人
　　を上回る参加者を集めているそうです。祭りは８日まで行われます。
　天気　くもりのち雨
　気温　28℃（PM9:00)
　本日の東京電力最大消費率　81%(PM1:00)
です。

「食べ方を変えれば、生き方が変わる」

　自分の未来を知りたいなら

　今日のご飯の食べ方を見ればいい

　食べ方に生き方があらわれている

　食の乱れは、心の乱れ

　心の乱れは、運命の乱れ

　ちゃんとご飯を食べる人に

　不幸な人なし！

　命への向き合い方が

　未来を決める

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by との

CVD+PVD=ﾌﾟﾗｽﾞﾏCVD

レアメタル

2011年8月 4日 20:47

携帯電話には多くの元素が使われています。

例えば・・・

液晶画面　　　　　　　　　　　　　　　　In , Sn
着信を知らせる振動モードやスピーカー 　 Fe , Nd
カメラ　 Cu , Ni , Au
時間を正確に刻む水晶振動子 Si , Cu , Ni
キーボタンの接点　　　　　　　　　　　 Fe , Ni , Cr , Ag
イヤホンジャック、ACジャック　　　　　 Au
ボタン電池　　　　　　　　　　　　　　 Ag
リチウムイオン電池　　　　　　　　　　 Li , Co
IC　　　　　　　　　　　　　　　　　　 Si , Cu , Au , Ag
チップセラミックコンデンサ　　　　　　 Ag , Ba , Pd , Ti , Zr
チップコイル　　　　　　　　　　　　　 Cu
チップ抵抗　　　　　　　　　　　　　　 Fe , Ni , Cu , Zn , Pd , Ag
チップタンタルコンデンサー　　　　　　 Ta , Ag , Mn
ハンダ　　　　　　　　　　　　　　　　 Pd , Sn

などなど数えきれません。

鉄、銅、亜鉛、アルミニウムなどのベースメタル（コモンメタル、メジャーメタル）
や金、銀などの貴金属以外で産業に利用されている金属のことをレアメタルといいます。
前述の通り携帯電話には貴金属やレアメタルが多く含まれており、日本では国家備蓄
制度を1983年に制定し、Ni , Cr , W , Co , Mo , Mn , V の７種金属を60日分備蓄する
ことになっています。しかし、ご存知の通り中国などの原産国が輸出量を規制しレア
メタルの資源がかつての石油危機と同じように元素危機が訪れるのはほぼ間違いあり
ません。

　レアアースのジスプロシウム　Dy もその中の一つです。ジスプロシウムは1982年
に日本で発明されたネオジム磁石に ジスプロシウム を添加すると高温で性能が断然
良くなることからPCのHD , エアコン、ドラム式洗濯機、ハイブリット車などの高性
能モーターに使用されていますが、ジスプロシウム資源の90％を保有する中国が輸出
数量を規制し始めたことにより世界中で最大の消費国である日本は、古い家電製品な
どからジスプロシウム回収を始めているのです。

高圧ガス、液体窒素・液体ヘリウム・液体アルゴンなどの低温機器、真空機器など
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年8月4日　木曜日
　※４日のロンドン外国為替市場の円相場は一時１ドル＝80円25銭まで急落した。
前日午後４時の76円85～95銭と比べ2円90銭の大幅な円安・ドル高になっております。
　天気　晴れのち曇りところによって雷雨
　ボンベ庫の温度　朝27℃、昼28℃、夜26℃
　本日の東京電力最大消費率　
です。

「フライングゲットテーマ」

"百尺竿頭に一歩を進め、絶後に再び蘇る"

約三十メートルの竿の天辺まで上り詰め、

更にそこから一歩を踏み出せということ。

当然のことながら

そんな高さから飛び降りたら命はない。

しかし、そこにとどまっていることも

結局は、死を待つことに変わりはないんだ。

だったら、積み重ねたものを、全部捨てて、

すべて壊して、ゼロになれ。

その勇気と踏み出す一歩さえあれば、

死しても、必ず蘇（よみがえ）ることができるから。

そこにはきっと、今までとは全く違った別世界が広がり、

本当のあなたも、そこで待っている。

大丈夫。

全部失っても、神様と僕達は、あなたのそばにいるさ。

まぁ、逆に言えば、

それさえ手放さなければ、カンタンにDIVEできるのかもしれませんね。

（大学受験塾Mr.ステップアップ川崎雅史氏ブログより）

　by　との

レアメタル

金属とは？

2011年8月 1日 21:34

　金属は私たちの生活を支えている大切な素材です。その中でも鉄は
最も大切な金属です。

金属は鉱石を原料にして作られますが鉄鉱石中に含まれている金属は
酸化物や硫化物の形で存在しています。そこから金属を得るには還元
させるのです。

　鉄鉱石に含まれる鉄 Fe も酸化鉄 Fe2O3 or Fe3O4 などの姿形です。
製鉄所で鉄鉱石にコークス C と石灰石 CaO3 を混ぜて高温に熱し酸化
鉄を還元します。尚、コークスは石炭を蒸し焼きにし、酸化鉄から酸素
を奪います。また、石灰石は鉄鉱石に含まれる不純物 SiO2 , MnO2 を
溶かしてスラグと分離する役割を持っています。溶鉱炉から出てきた鉄
は炭素分が多く銑鉄と呼ばれており、それを転炉に入れて酸素を吹きか
けると C を CO2 に減少させ、鋼（鋼鉄）が生まれます。

鉄は炭素を多く含むと固く脆くなり、少ない場合柔らかくなります。日
本刀や包丁、カンナの刃は純度が高く軟らかい鉄を中心にその周りを炭
素の多い鉄で覆っています。すると切れ味が良く折れ難く強くなるので
す。

鉄にクロム Cr やニッケル Ni などを混ぜるとステンレス鋼になります。
ステンレスは表面が薄い酸化物の被膜で覆われているために中の鉄が錆
び難くなっています。近年、結晶粒子を細かくし今までの2倍以上の強度
と寿命を持つ超鉄鋼や、極限まで純度を高めた99.999% の純鉄は錆び難
く塩酸や硫酸にも強い金属の研究開発がすすめられているそうです。

燃料ｶﾞｽ＋空気のｴｱｰﾊﾞｰﾅｰ、燃料ｶﾞｽ＋酸素の純酸素ﾊﾞｰﾅｰ
ｱｾﾁﾚﾝ＋酸素の溶断・溶接・加熱用ﾊﾞｰﾅｰ、水素＋酸素混合ﾊﾞｰﾅｰまで
燃料バーナーのことなら川口液化ケミカル株式会社へご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年8月1日　月曜日
　※福島第一原子力発電所１号機と２号機の原子炉建屋の間にある
　　主排気筒付近で、毎時10ｼｰﾍﾞﾙﾄ（１万ﾐﾘｼｰﾍﾞﾙﾄ）以上の放射線
　　を観測し事故後に測定された放射線では過去最高値となりました。
　天気　はれ
　ﾎﾞﾝﾍﾞ庫の温度　朝22℃、昼27℃、夜27℃
　本日の東京電力最大消費率　68%(PM2:00)
です。

「心が変われば、世界が変わっていく」

　これから世界に何が起きるのかを心配するよりも

　今、一緒にいる大切な人たちと

　どう生きていくかを考える方がはるかに大事

　過剰に将来が不安になるのは

　安心と信頼が不十分な関係にあるから

　人は不安になるほど

　すべきではないことをしてしまう

　不安を周りに撒き散らしてしまう

　世界がどうなろうとも

　共に生きていくと決めた人がいるなら

　心は安心に包まれ

　自分が本当にすべきことが見えてくる

　目の前の人と手を取り合うことができる

　そうして

　今、自分がいる場所から

　今、一緒にいる人たちから

　世界は変わっていく

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by との

金属とは？

排ガスの触媒

2011年7月31日 21:03

　自動車のディーゼル車は、日米よりも欧州で広く普及しています。軽油を燃料として使い
黒い煙の微粒子を排出するトラックなど排ガス規制のためもあり嫌われております。

ガソリン車の排ガス成分には炭化水素と一酸化炭素、窒素酸化物などが含まれますが、白金
Pt 、パラジウム Pd、ロジウム Rh などの触媒がガソリンと空気とで完全燃焼させます。排ガ
ス中に酸素分を多く含むディーゼル車ではそれら触媒が使えないため NOx 吸蔵還元触媒や尿
素など別の技術が応用されております。NOx 吸蔵還元触媒は、NOx が酸化雰囲気で貴金属上
で酸化され、隣接するNOx 吸蔵物質と結合して硝酸塩をつくり触媒中に吸蔵されます。硝酸
塩は還元雰囲気で分解し、貴金属上で還元性ガスと反応して窒素に変化します。尿素は選択式
触媒還元脱硝装置で触媒を用いてNOx を N2 に変えます。

( NH2 )2 CO + H2O → 2NH3 + CO2
NO + NO2 +2NH3 → 2N2 + 3H2O
4NH3 + 3O2 → 2N2 + 6H2O

近年、白金 Pt の産出量に限りがあるため同レベルの性能を持つ卑金属系NOx 還元触媒の開発が
急がれており、銀 Ag や炭化水素脱硝触媒の研究も盛んです。ちなみに、今はやりの燃料電池車
にも白金が Pt 多く使用されていますので代替触媒もしくは確かな輸入先などを確保することが
急務になっているのです。

排ガス測定用スパンガス、分析装置校正用標準ガス、認定機関検定証明付きスタンダードガス
トレーサビリティ付きゼロガスなど、川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年7月31日　日曜日
　※任期満了に伴う埼玉県知事選挙は現職の上田清司氏が当選が確実となりました。
　天気　雨のち曇
　気温　23℃(PM1:00)
　本日の東京電力最大消費率　69％(PM7:00)
です。

「悪く誤解される人、良い誤解をされる人」

　人と人とのコミュニケーションは誤解の連続

　誤解がゼロになることはいない

　誤解をいかに乗り越えていくかが

　人生のカギとなる

　疑心暗鬼になったりするのは

　心が成熟していない証拠

　何か問題が起きたときに

　心が揺れるだけ幸福から遠ざかる

　動揺した原因を見つめ尽くして

　微動だにしなくなったとき

　良い誤解をされるようになる

（小田真嘉氏成長のヒントブログより）

　　by との

排ガスの触媒

銅とその合金

2011年7月30日 17:10

銅は熱伝導性に優れ、冷間加工も簡単も簡単な金属ですのです。
Cu 銅と Zn 亜鉛 の合金を黄銅と言いますが、主な黄銅は Zn の含有量により
5% 〜 20% を丹銅といい、 30% を七三黄銅、40% が六四黄銅になります。

丹銅は加工が非常にし易く耐食性にも富むため建築物の装飾部分や家具などに
使用されております。七三黄銅は深絞などの冷間加工が出来るので展伸用に適
しています。六四黄銅は、機械的性質に優れており高温では変形しやすいので
熱間加工に適しており、船舶用プロペラ軸やポンプ用の軸などにも利用されて
おります。

　更に黄銅の強度や耐食性耐摩耗性を改善したものに Al 2% 程度に Fe 、Mn、
Ni、などを加えたアルミニウム黄銅があります。これは高力黄銅ともいわれ各
種機械部品や化学工業部品に用いられております。
　また、Cu と Sn の合金を青銅といいます。鋳造性や被削性、耐食性などがよ
いため鋳物材料として多く用いられており、耐圧性、耐摩耗性にも優れている
ため船舶用の排水ポンプやバルブ、ポンプ軸受けなどにも使用されております。
青銅を空気中で溶解すると酸化銅が出来た場合脆くなりますので、これを抑える
ため脱酸剤として P りん を加えた青銅をりん青銅といい、耐食性、耐圧性にす
ぐれ水中ポンプの軸受け、スリーブ、プロペラなどに使用されております。特に
Sn 量 10% ＋Zn 量 2% の青銅は砲金ともいわれ鋳造性に優れ引張り強さや伸び
が大きく、耐食性、耐摩耗性に優れ、一般機械部品軸受けや歯車、バルブなどに
も使われているのです。

真鍮製ガス機器、真鍮製ガス継手、真鍮製製作加工品など
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年7月30日　土曜日
　※各地で記録された1時間当たりの最大の雨量は新潟県十日町市で121ミリで、観測された1時間の雨量
　　としても過去最大となりました。
　天気　くもり
　気温　27℃ （PM5:30)
　本日の東京電力最大消費率　74%(PM2:00〜3:00)
です。

「不安なほど見えなくなる、信じるほど見えてくる」

納得や理解することにこだわってしまうのは

過去にしがみついているから

過去（後ろ）ばかり見ていたら

大切なものが見えなくなっていく

幸せも、成長も、チャンスも

全て、素直さに通じてやってくる

素直な人は、根拠なく信じることが出来る

すなわちそれは

全てを根拠にして信じることが出来るということ

その信じる力によって

未来は変わっていく

（小田真嘉氏成長のヒントブログより）

　by との

銅とその合金

ガス設備の老朽化

2011年7月28日 19:49

　高圧ガス設備の調整器やバルブ、フィルター、安全弁、逆止弁、配管パイプ
まで、主に金属でできていますので酸化し錆が出るなど経年劣化します。

長年使用した大流量調整器

　一般高圧ガス汎用器などは真鍮製（ブラス製）ですので、5年もすれば表面
は赤黒く変質し、固定ボルトの頭も型崩れするようなこともあります。圧力計
のカバーなどメッキ製品など錆が出て腐っているようなものも良く見かけます。

錆びてしまった調整器のﾎﾞﾃﾞｨ固定ﾎﾞﾙﾄ

外観の劣化だけでなく、ガス機器内部も同様に可動部のダイヤフラム部など細
かなホコリやゴミ、砂粒などで傷が付き、調整器の故障である「出流れ」症状
が出てき易くなります。

調整器本体ｵｽﾈｼﾞ部とﾒﾀﾙｶﾞｽｹｯﾄ、袋ﾅｯﾄ部

屋外に設置したガス機器等は特にオーバーホールや圧力計交換などをお薦め致
します。

ガス調整器の修理、オーバーホール、圧力計交換などのことなら
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年7月28日　木曜日
　※ﾊﾟﾅｿﾆｯｸは子会社の三洋電機の白物家電事業について、中国の家電大手
　　ﾊｲｱｰﾙに売却すると正式に発表し、日本と東南ｱｼﾞｱにある、洗濯機と家
　　庭用冷蔵庫事業の製造・販売拠点9社の株式を売却することで基本合意
しました。松下幸之助の頃の松下ｲｽﾞﾑとだんだん変化してきましたね。
　天気　曇りのち雨
　ﾎﾞﾝﾍﾞ庫の温度　朝25℃、昼30℃、夜27℃
　本日の東京電力最大消費率　74%(PM2:00～4:00)
です。

「静かに耐える」

幕末の維新の立役者吉田松陰は、

国を憂うるあまり、幾度と無く、

勇猛果敢に革命に挑戦した。

そして、幾度と無く夢破れた。

その結果、縄に縛られ、

とある河原に晒し者にされることがあった。

多くの心無い人から、

「この罪人め！」

と、罵声をあびせられ、

石を投げつけられ、

つばをはきすてられた。

しかし、彼は決して

涙をながすことも、

怒り、憤慨することも、なかった。

ただ、静かに、

凛と佇まいを正し、

そこに座っていたという。

彼は後に、そのときのことをこう語っていた。

「本当の志が胸の内にあるならば、

どんなことにでも耐えることができる。

もし、私がそこで取り乱したりしようものならば、

それは、天の意志に忠実に従った、私自身の志を裏切ることになる。

だから、ただ、怒るでもなく、悲しむこともなく、

ただ静かにそこにいた。それだけだ。」

　by との

ガス設備の老朽化

炭素と水素からデキている有機化合物

2011年7月27日 21:17

　炭素を含む化合物のうち CO2 , CO , CaCO3 のような炭酸塩やシアン化合物
などを除いた化合物を「有機化合物」といい、それ以外の化合物を「無機化合物」
といいます。

有機化合物を構成する元素は主に炭素、水素、酸素で、含まれる元素の種類は少
ないのですが、炭素が次々と共有結合していくので有機化合物の種類はとても多
いのです。そのうちの炭素と水素だけからデキている有機化合物を炭化水素とい
います。炭化水素同士が全て単結合すると飽和炭化水素といい、二重結合・三重
結合を含むものを不飽和炭化水素といいます。炭素原子が鎖状に繋がったものを
鎖式炭化水素、環状に繋がると環式炭化水素といいます。

鎖式の飽和炭化水素はアルカンと称され、メタン系炭化水素やパラフィン系炭化
水素とも呼ばれます。アルカンの一般式は CnH2n+2 で、化学式は同じでも構造
式の異なる構造異性体があります。

アルカンの同族体は？

CH4:ﾒﾀﾝ、C2H6:ｴﾀﾝ、C3H8:ﾌﾟﾛﾊﾟﾝ、C4H10:ﾌﾞﾀﾝ、C5H12:ﾍﾟﾝﾀﾝ、C6H14:ﾍｷｻﾝ
C7H16:ﾍﾌﾟﾀﾝ、C8H18:ｵｸﾀﾝ、C9H20:ﾉﾅﾝ、C10H22:ﾃﾞｶﾝ　など。

分子内に二重結合を一つ持つ鎖式の不飽和炭化水素をアルケンといい、エチレン
系炭化水素やオレフィン系炭化水素ともいいます。分子内に三重結合を一つ持つ
鎖式の不飽和炭化水素をアルキンといい、アセチレン系炭化水素ともいいます。
IUPAC の命名法では炭素数が同じアルカンの名前を語尾の -ane (アン) から-yen
(イン) に変えて命名します。

アルキンのアセチレンは、炭素２個のエタン (ethane) の -ane (アン) を -yne
(イン) に変えてエチン (ethyne) になるのです。

ｱｾﾁﾚﾝｶﾞｽのご注文、ｱｾﾁﾚﾝｶﾞｽ用調整器、ｱｾﾁﾚﾝｶﾞｽ用流量計、ｱｾﾁﾚﾝｶﾞｽ用配管工事
など川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年7月27日　水曜日
　※歌手で俳優の及川光博さんと女優の檀れいさん結婚したことを発表
　　しました。2009年秋に人気ドラマ「相棒」の撮影で知り合って、交際を続
　　けていたそうです。
　天気　晴れのちくもり
　ﾎﾞﾝﾍﾞ庫の温度　朝28℃、昼30℃、夜30℃
　本日の東京電力最大消費率　75%(PM2:00～4:00)
です。

塩沼亮潤大阿闍梨

　私はこれまで千日回峰行という行に自分自身を立たせてみて、
　「人生とは何ぞや」「信仰とは何ぞや」という熱い思いで、
　２３歳の時からお山を歩き続けてまいりました。

　行は１日４８キロ山道を１６時間かけて、
　９年がかりで合計４万８,０００キロ歩き続ける
　というものでございました。

　この行には、たった一つの掟（おきて）がございます。
　
　ひとたび足を踏み入れますと、
　決して途中でやめることは許されません。
　
　万が一の時には、短刀で自分の腹をかき切るか、
　腰に結わえてある「死出紐（しでひも）」で首をくくるか、
　二つに一つです。

「行を終えたら行を捨てよ」

　これはお師匠様から一つだけ授かった言葉です。

　行とは、山へ行った回数で価値が決まるものではない。
　どんな経験を積んでも決してそれを勲章にすることなく、
　ただ善なる功徳のみを徹底的に
　積み重ねよという教えだと思います。

　平成３年５月３日、目を開けた瞬間から
　千日回峰行者になるための自分の定めが始まりました。

　目を開けると身体の重い日もあります。
　調子の「いいか悪いか」ではなく、
　「悪いか最悪か」のどちらか。
　
　そのスレスレのところを行じていくので、
　起きた瞬間に足が動かない日もある。

　一度行に入ると医者に行くことも許されません。
　ある日、突然右目が充血して
　腫れあがってきたことがありました。
　
　一週間たってもどんな薬をつけても治らず、
　徐々に不安が募ります。
　
　どうしてだろう、といくら原因を考えても分からない。

　その時に、当時２３歳という若さゆえ、
　命の一つや二つ落としてもなんてことはない
　という気持ちでいた自分のことが省みられました。
　
　あんなに大きなことを言っていた人間が、
　右目一つ霞んでくるだけでこんなにも不安になっている。
　
　そう思った瞬間に、
　
　「神仏から頂いたこの命は決して粗末にしてはいけない」
　
　という戒めだったのだと気づいたのです。
　それから数時間後には目の腫れが引き、
　次の日には元どおりになっておりました。

（致知2007年12月号より）

　by との

炭素と水素からデキている有機化合物

ガス加熱器（熱交換器）

2011年7月22日 11:47

　装置から未反応のプロセスガスなどが大量に流れてくると、真空ポンプ排気口
付近で冷やされて配管内面にデポ物が堆積していくことが多々あります。

そのようなときには・・・

加熱した窒素ガスを真空ポンプ排気口から Exhaust される配管ライン途中に流す
ことで、冷めてトラップされていたデポ物が Exhaust まで流し細径の真空配管を
閉塞させるようなことが無くなります。

配管内閉塞防止の実例
　液晶用ｴｯﾁﾝｸﾞ装置排気ﾗｲﾝ NW40
　窒素ｶﾞｽ 90℃を10SLM 流した場合

ボンベや液化窒素の気化した冷たい窒素ガスなどをヒーターで加熱し100℃から
300℃の加熱した窒素ガスに熱交換できる熱交換器があります。

流量　100L/min　最大加熱温度　Max 300℃　電源容量　120V400W / 240V500W
流量　300L/min　最大加熱温度　Max 250℃　電源容量　240V1200W

装置外形寸法　W160 x D227 x H135
重量　約5.5kg
最大使用圧力　300 kPa

常温の窒素を300℃の高温窒素ガスにできます。

ガス熱交換器使用例

・気化器用キャリアガス加熱
　　CVD装置や液体気化器の流体を効率よく気化させるため加熱したｷｬﾘｱｶﾞｽ
　　を導入すると気化効率が向上します。

・バブリング用キャリアガス加熱
　　MOCVD装置や光ﾌｧｲﾊﾞｰﾌﾟﾘﾌｫｰﾑ製造用MCVD装置などで使用するﾊﾞﾌﾞﾘﾝｸﾞ
　　でｼｽﾃﾑ構築が安価であり簡単なため多くのｼｽﾃﾑで利用されております。

・配管閉塞防止、その他用途いろいろ
　　排気ｶﾞｽ混合用、HOT窒素発生、半導体製造装置各種排気ﾗｲﾝの排気ﾗｲﾝ
　　閉塞防止、排気系のﾊﾟｰｼﾞ、ｸﾗｲｵﾎﾟﾝﾌﾟの再生

熱交換器（高温窒素発生器）のご用命は
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-meil : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年7月22日　金曜日
　※ｽﾍﾟｰｽｼｬﾄﾙ「ｱﾄﾗﾝﾃｨｽ」は21日早朝、米ﾌﾛﾘﾀﾞ州ｹｰﾌﾟｶﾅﾍﾞﾗﾙのｹﾈﾃﾞｨ宇宙ｾﾝﾀｰ
　　に無事着陸しました。30年に及んだｽﾍﾟｰｽｼｬﾄﾙの歴史が幕を閉じました。
　天気　くもり
　ボンベ庫の温度　朝21℃
　本日の東京電力最大使用率　61% (AM11:00)
です。

はははははははははははははははははははははははははははははははははははははははは
はははははははははははははははははははははははははははははははははははははははは
はははははははははははははははははははははははははははははははははははははははは
はははははははははははははははははははははははははははははははははははははははは
はははははははははははははははははははははははははははははははははははははははは
はははははははははははははははははははははははははははははははははははははははは
はははははははははははははははははははははははははははははははははははははははは
はははははははははははははははははははははははははははははははははははははははは
はははははははははははははははははははははははははははははははははははははははは
はははははははははははははははははははははははははははははははははははははははは

子どもはね、１日平均４００回笑うらしい。

（ひすいこたろうﾌﾞﾛｸﾞより）

　by との

ガス加熱器（熱交換器）

非破壊検査

2011年7月21日 18:49

　配管工事などの継手溶接部の非破壊検査には「放射線透過試験」
「超音波探傷試験」「磁粉探傷試験」「浸透探傷試験」などがあり
ます。

これらは JIS に規定されており、以下のいずれかの方法を採用する
ことになります。

・放射線透過試験
　　JIS Z 3104　「鋼溶接継手の放射線透過試験方法」
　　JIS Z 3050　「ﾊﾟｲﾌﾟﾗｲﾝ溶接部の非破壊試験方法」

・超音波探傷試験
　　JIS Z 3060　「鋼溶接部の超音波探傷試験方法」
　　JIS Z 3050　「ﾊﾟｲﾌﾟﾗｲﾝ溶接部の非破壊試験方法」

・磁粉探傷試験
　　JIS Z 2320-1　「非破壊試験 - 磁粉探傷試験 - 第一部：一般通則」
　　JIS Z 2320-2　「非破壊試験 - 磁粉探傷試験 - 第二部：検出媒体」
　　JIS Z 2320-3　「非破壊試験 - 磁粉探傷試験 - 第三部：装置」
　　JIS Z 2323　「非破壊試験 - 浸炭探傷試験及び磁粉探傷試験 - 観察条件」
　　JIS Z 2340　「目視基準ｹﾞｰｼﾞを用いた浸透探傷試験及び磁粉探傷試験の
　　　　　　　　　　目視観察条件の確認方法」
　　JIS Z 3050　「ﾊﾟｲﾌﾟﾗｲﾝ溶接部の非破壊試験方法」

・浸透探傷試験（蛍光浸透探傷試験または染色浸透探傷試験」
　　JIS Z 2343-1　「非破壊試験 - 浸透探傷試験 - 第一部：一般通則
　　　　　　　　　　　浸透探傷試験方法及び浸透指示模様の分類」
　　JIS Z 2342-2　「非破壊試験 - 浸透探傷試験 - 第二部：
　　　　　　　　　　　　　　　　　　　　　　　浸透探傷剤の試験」
　　JIS Z 2342-3　「非破壊試験 - 浸透探傷試験 - 第三部：
　　　　　　　　　　　　　　　　　　　　　　　対比試験片」
　　JIS Z 2342-4　「非破壊試験 - 浸透探傷試験 - 第四部：装置」
　　JIS Z 2323　「非破壊試験 - 浸透探傷試験及び磁粉探傷試験 - 観察条件」
　　JIS Z 2340　「目視基準ｹﾞｰｼﾞを用いた浸透探傷試験及び磁粉探傷試験の
　　　　　　　　　　 目視観察条件の確認方法」
　　JIS Z 3050　「ﾊﾟｲﾌﾟﾗｲﾝ溶接部の非破壊試験方法」

ｶﾞｽ配管工事、特殊ｶﾞｽ配管工事のことなら
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年7月21日　木曜日
　※ｱｽﾚﾁｯｸｽの松井秀喜（Hideki Matsui）は、4番指名打者で先発出場し、
　　6回に日米通算500号のホームランを放ちました！
　天気　はれ
　ボンベ庫の温度　朝21℃、昼28℃、夜21℃
　本日の東京電力最大消費率　62% (AM10:00～11:00)
です。

なすべきことは、いつも一つだけ。

人生において。

なすべきことは、いつもたった一つ。

でも、それを１から１００まで自作自演で増やして、

やらなくていいことばっかりやっているから、

人はいつまでたっても幸せにはなれないんだ。

もし、明日、死ぬとしたら、いま何をするのか？

明日、受験本番だとしたら今日何をするのか？

そうしたら、おのずとあなたがなすべきことが

見えてくるはずだ。

そこから目をそらさないこと。

いちいち自分を偽って、言い逃れして、

不幸ぶるのはもうやめにしよう。

道を切り開くのは自身と勇気だ！！

今日もアツくいこうぜ！！

（大学受験塾ﾐｽﾀｰｽﾃｯﾌﾟｱｯﾌﾟ川崎雅史氏ﾌﾞﾛｸﾞより）

　by との

非破壊検査

防災工具

2011年7月20日 21:07

　高圧ｶﾞｽﾎﾞﾝﾍﾞを車両に積載して運搬する場合には「防災工具」が必要です。

防災工具の中身は？

・赤旗
・赤色合図灯または懐中電灯
・車輪止め（2個以上）
・メガホン
・皮手袋
・ロープ（15m以上のもの2本）
・漏洩検知剤（石鹸水）
・容器ﾊﾞﾙﾌﾞ開閉ﾊﾝﾄﾞﾙ
・容器ﾊﾞﾙﾌﾞｸﾞﾗﾝﾄﾞｽﾊﾟﾅまたはﾓﾝｷｰｽﾊﾟﾅ

高圧ｶﾞｽ保安法例示基準には以下のような規定があります。

例示基準　73
　可燃性ｶﾞｽまたは酸素の移動時に携行する消火設備並びに資材など

　可燃性ｶﾞｽ又は酸素を移動するときに携行する消火設備並びに必要な
資材及び工具などは、次の各号に定めるものとする。
　これらの携行する用具、資材などは1ヵ月に1回以上点検をし、常に
正常な状態に維持するものとする。
　資材及び工具は次に掲げるものとする。

・赤旗
・赤色合図灯又は懐中電灯（車両備え付け用で良い）
・メガホン
・ロープ（長さ15m以上のもの2本以上）
・漏えい検知剤
・車輪止め（2個以上）
・容器ﾊﾞﾙﾌﾞ開閉用ﾊﾝﾄﾞﾙ（移動する容器に適合したもの）
　※車両に固定された容器及び容器にﾊﾝﾄﾞﾙ開閉用ﾊﾝﾄﾞﾙが装着されている
　　場合を除く。
・容器ﾊﾞﾙﾌﾞｸﾞﾗﾝﾄﾞｽﾊﾟﾅ又はﾓﾝｷｰｽﾊﾟﾅ（移動する容器に適合したもの）
　※車両に固定した容器の場合を除く。
・皮手袋

保安防災工具やイエローカード、警戒標識高圧ガスステッカーなど
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年7月20日　水曜日
　※大関魁皇が引退発表しました史上最多勝利1047勝という記録記録。
　　選手生命が短い角界で38歳まで頑張ってこられた、強い精神と日々の鍛錬。　　続けることは素晴らしいですね。
　天気　あめ
　ﾎﾞﾝﾍﾞ庫の温度　朝28℃、昼29℃、夜28℃
　本日の東京電力最大消費率　74% (AM11:00)
です。

「どうすればいいんだろう...」と悩むほど

　暗く落ち込んでいく

　
　暗くなるほど

　視野は狭くなって自力に偏り

　思考も低下する

　「どうしたらできるだろう？」と考えるほど

　明るい兆しが見えてくる

　明るくいれば

　視野は広がって他力も働き

　ひらめきも訪れる

　困ったときほど

　苦しいときほど

　先が明るくなるまで明るく振る舞おう

　by との

防災工具

溶接切断機用ﾎｰｽの色識別

2011年7月19日 19:05

　ガスボンベの外面塗色は高圧ガス保安法により定めがあります。
溶接・溶断機に使用するゴムホースの色についても定めがあること
をご存知でしょうか？

ホースにはガスの種類の記号と外面ゴム層の色が、ＪＩＳによって
定められております。

ホースの外面色　　ガスの種類の記号　　　　　ガス名
　「赤」　　　　　　　「ＡＣＥ」　　　ｱｾﾁﾚﾝ及び他の燃料用ｶﾞｽ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※LPG,MPS,天然ｶﾞｽ,ﾒﾀﾝは除く
　「青」　　　　　　　「ＯＸＹ」　　　　　　　　　酸素
　　「黒」　　　　　　　「ＳＬＤ］　　　　　　空気、窒素、ｱﾙｺﾞﾝ、二酸化炭素　
　「ｵﾚﾝｼﾞ」　　　　「ＬＭＮ」　　　　　　　LPG,MPS,天然ｶﾞｽ、ﾒﾀﾝ
「赤とｵﾚﾝｼﾞ」　　　「ＡＦＧ」　　　　　　ｱｾﾁﾚﾝ、LPG,MPS,天然ｶﾞｽ、ﾒﾀﾝ及び他の燃料ｶﾞｽ　　　
※表示はﾎｰｽの外面に少なくとも1mごとに表示しなければならないとしています。

尚、上記の表示内容はJISの定めの範囲であり、法規制ではありません。
とは言え、間違いや間に合わせなどで同じガスに別のホースを使用する
場合など注意が必要です。また、使用条件によりホースの耐圧性やガス
との適合性などを確認し災害事故の原因にならないよう確認が必要です。
ちなみに可燃性ガスと支燃性ガス（特に酸素ガス）の両用・使い回しは
厳禁ですのでご注意ください。

溶接・切断機用吹管・調整器・ﾂｲﾝﾎｰｽ・逆火防止器・酸素、ｱｾﾁﾚﾝなどの
ガスのご用命は川口液化ケミカル株式会社までご連絡ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年7月19日　火曜日
　※体操男子のｱﾃﾈ五輪団体総合金ﾒﾀﾞﾘｽﾄ、塚原直也選手が、ｵｰｽﾄﾗﾘｱ代表
　　としてﾛﾝﾄﾞﾝ五輪を目指すため、同国の国籍取得を目指しているそうです。
　天気　雨（ところにより豪雨）
　ﾎﾞﾝﾍﾞ庫の温度　朝29℃、昼30℃、夜29℃
　本日の東京電力最大使用率　75% (AM11:00)
です。　　

「手を抜くほど、不安になる」

　先のことを考えて

　不安になるのには、２つの原因がある

　１つ目は

　未来を信じていないから

　大丈夫！たとえ何かが起きても

　それは全て、未来が良くなるための布石と信頼しよう

　２つ目は

　今に向き合えていないから

　今日が人生最後の日と思って

　後悔しないよう先延ばしをやめて

　目の前の人に心を尽くし

　与えられた役割に徹しよう

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by との

溶接切断機用ﾎｰｽの色識別

ｶﾞｽ配管工事（新設・改造・補修）

2011年7月18日 18:49

　高圧ｶﾞｽ（都市ｶﾞｽやｺﾝﾌﾟﾚｯｻｰ配管を含む）の配管工事は、ｶﾞｽの種類
（可燃性、支燃性、不燃性、自燃性、毒性、腐食性）や圧力（大気圧・
真空・低圧 ex ○ kPa ～ ○○○ kPa ・高圧 ○ MPa ～ ○○ MPa ・超高圧
○○○ MPa など）、それに流量（ 1 ml / min ～ ○○ m3 / min ）の条件か
ら大まかな配管径、減圧弁仕様、流量計選定がなされます。

他にも一次側供給設備の供給能力最大圧力・流量や、他設備の単位時間
当たりの最大使用量（流量）、現場の防爆環境の有無、流体自体の温度
常圧・常温状態で液化ｶﾞｽの場合の再液化の可能性の有無、液化ｶﾞｽの配
管内での異常な膨張による圧力の急上昇、毒性ｶﾞｽが漏えいした場合の人
命に関わる安全対策、腐食性ｶﾞｽによる耐蝕性金属の劣化・ｶﾞｽ機器の耐
用年数・高圧仕様の場合の高圧ｶﾞｽ保安法上の解釈や法対応など。

さまざまな事項を考慮に入れて、設備の仕様やｶﾞｽ機器の選定、ﾗﾝﾆﾝｸﾞｺｽﾄ
ｲﾆｼｱﾙｺｽﾄなどを熟考の上、検討する必要があります。

SUS316L 1/4"(外径6.35mm) のｶﾞｽ配管

既設配管に分岐系統を追加する配管工事施工の様子

配管工事施行後も、使用条件の変化や設備の劣化などによる機器の消耗
漏れ対策など日常点検や漏れ検査・機器の更新などにより保安の確保を
適切に行うことが必要です。

一般高圧ｶﾞｽのご用命から、液化ｶﾞｽ・特殊ｶﾞｽ・特殊材料ｶﾞｽのｼﾘﾝﾀﾞｰｷｬﾋﾞﾈｯﾄ
などの供給設備、特殊ｶﾞｽ配管工事まで川口液化ケミカル株式会社まで
ご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年7月18日（海の日）　月曜日
　※ｻｯｶｰの女子ﾜｰﾙﾄﾞｶｯﾌﾟ（W杯）ﾄﾞｲﾂ大会は日本時間の18日未明、ﾌﾗﾝｸﾌﾙﾄ
　　で決勝戦を行い、「なでしこｼﾞｬﾊﾟﾝ」の愛称を持つ日本代表が延長戦を
　　２－２で終了後のPK戦（3-1）で米国に勝利しました！！！
　　後半終了間際にｷｬﾌﾟﾃﾝの沢穂希がｺｰﾅｰｷｯｸをﾎﾞﾚｰｼｭｰﾄで決め、2-2とし
　　PK戦ではGK海堀あゆみ選手のﾌｧｲﾝｾｰﾌﾞにより勝利を手にしました。
　天気　はれ
　気温　30℃（PM7:30）
　本日の東京電力最大使用率　84%(PM1:00）
です。

大学受験塾ﾐｽﾀｰｽﾃｯﾌﾟｱｯﾌﾟ専任講師村田明彦氏ﾌﾞﾛｸﾞより

「小さいうちに問題を解決しよう」

最初は解決できるような小さな問題も。

時間がたつと大きく膨らんでしまいます。

大きくなってからでは、対処できなくなってしまう。

目に見えないほど
微細なほこりでも

時間がたつと大きくなり、
ホコリが堆積し
汚くなる。

気がつけば、ゴミ屋敷。

大掃除しても落とすことが

できない汚れがこびりついてしまう。

だから、毎日、

自分の心を清めるつもりで

自分の机を掃除しよう。

問題は小さいうちに、片付けてしまおう！

　b y との

ｶﾞｽ配管工事（新設・改造・補修）

高圧ｶﾞｽ供給設備

2011年7月17日 19:30

　高圧ガスは、ボンベやカードルなどの中に入っている14.7MPa 高圧を
1MPa 以下の低圧などにして使用するのが一般的です。
※減圧側1MPa以上の場合、法令の「高圧ｶﾞｽ」に該当する認定仕様が必要です。

時間当たりの流量により減圧する圧力調整器（ﾚｷﾞｭﾚｰﾀｰ）は型式・大きさ
仕様などが異なります。30L/min 程度の小型圧力調整器であればボンベなど
に直接接続して使用することも可能ですが、200L/min ～ 500L/min ～800L/min
などと大流量になりますと調整器ボディー自体も相当な大きさになります。

大流量型圧力調整器（減圧弁）

配管にブラ下げたり、ボンベに直接接続していては支えられませんので
しっかりした強度の架台などをに固定しなければいけません。

ｶｰﾄﾞﾙ用N2ｶﾞｽ供給ﾕﾆｯﾄ

ｶｰﾄﾞﾙ用2連厚肉銅製連結管

ｶﾞｽ供給設備のことなら
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日のさいたま市のお天気は？
　2011年7月17日　日曜日
　※ｵﾊﾞﾏ米大統領とﾁﾍﾞｯﾄ仏教最高指導者ﾀﾞﾗｲ・ﾗﾏ14世がﾎﾜｲﾄﾊｳｽで
　　会談しました。大統領はﾁﾍﾞｯﾄの宗教的・文化的・言語的独自性の保持
　　への強い支持を表明しています。
　天気　はれ
　気温　29℃(PM9:00)
　本日の東京電力最大使用率　85%(PM1:00～3:00）
です。

「手を抜くほど、不安になる」

　先のことを考えて

　不安になるのには、２つの原因がある

　１つ目は

　未来を信じていないから

　大丈夫！たとえ何かが起きても

　それは全て、未来が良くなるための布石と信頼しよう

　２つ目は

　今に向き合えていないから

　今日が人生最後の日と思って

　後悔しないよう先延ばしをやめて

　目の前の人に心を尽くし

　与えられた役割に徹しよう

（小田真嘉氏今日の成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by との

高圧ｶﾞｽ供給設備

LEDランプ

2011年7月14日 20:30

計画停電で非常用にLEDライトをいくつか購入された方も多いのではないでしょうか？

そのLEDの照明は小型で寿命が長く、消費電力も電球の約 1/10 、蛍光灯の 1/2 まで
少なくECO な世の中には必需品となりました。

LED とは、Light Emitting Diode (発光ダイオード)　の略称です。LED は決まった方向に
電圧を加えたときに発光する半導体素子のことで、物質が電磁波や熱、摩擦などにより
エネルギーを受け取って励起され、その受け取ったエネルギーを特定波長の光として放
出する発光現象をルミネッセンスと言います。

LED で白色発光させるには、赤・緑・青の3色を混合する方法と、青色の光を黄色に変
える蛍光物質で青と黄（赤と緑の光を合わせると黄色になる）を合わせる方法とがあり
ます。赤・緑・青の3色を光の三原色といい、この三原色の光を混ぜると白色光になりま
す。

LED で色を出す材料には次のような物質が使われております。
・赤外線、赤　ｱﾙﾐﾆｳﾑｶﾞﾘｳﾑﾋ素 ( AlGaAs )
・赤、橙、黄　ｶﾞﾘｳﾑﾋ素ﾘﾝ ( GaAsP )
・緑、青、紫、紫外（橙、黄）　ｲﾝｼﾞｳﾑ窒化ｶﾞﾘｳﾑ ( InGaN ) , 窒化ｶﾞﾘｳﾑ ( GaN )
　　　　　　　　　　　　　　　ｱﾙﾐﾆｳﾑ窒化ｶﾞﾘｳﾑ ( AlGaN )
・赤、黄、緑　ﾘﾝ化ｶﾞﾘｳﾑ ( GaP )
・緑、青　　　ｾﾚﾝ化亜鉛 ( ZnSe )
・橙、黄橙、黄、緑 ｱﾙﾐﾆｳﾑｲﾝｼﾞｳﾑﾘﾝ ( AlInGaP )
・紫外線　　　ﾀﾞｲｱﾓﾝﾄﾞ ( C )
・近紫外線、青　酸化亜鉛 ( ZnO )
・青　　　　　窒化ｶﾞﾘﾑ ( GaN )

LED , 液晶 , 有機EL ,などに使用する特殊ガス、特殊ガス配管工事のことなら
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年7月14日　木曜日　
　※なでしこｼﾞｬﾊﾟﾝ日本女子代表は、ﾜｰﾙﾄﾞｶｯﾌﾟ準決勝でｽｳｪｰﾃﾞﾝを逆転で破って
　　初の決勝進出を決めましたね！
　天気　はれ
　ﾎﾞﾝﾍﾞ庫の温度　昼38℃、夜35℃
　本日の東京電力消費電力使用率　86% Pm2:00
です。

＜北極流・今日の開運ﾒｯｾｰｼﾞﾌﾞﾛｸﾞより＞

どうしても叶えたい願望があるなら、

人に何と思われようとも気にせず、

理想の自分（のフリ）を演じ続けるといい。

そこへ向かう努力、情熱、忍耐がホンモノならば、

近い将来、演じている自分が、本当のあなたになる。

　by との

LEDランプ

熱処理ガス　Heat Treatment Gas

2011年7月11日 23:01

　熱処理は、鋼材が本来もっている資質を引き出すことです。
高温や低温の鋼をゆっくり冷却してストレスをとったり、また
は急速冷却する焼入れを行って硬くしたりしますが、大きくは
次の３つに分かれます。

・標準化処理　
　　焼鈍し、焼きならし

・硬化、強靭化処理
　　焼入れ、焼き戻し、調質

・表面硬化処理
　　浸炭焼き入れ、焼き戻し
　　高周波焼入れ、焼き戻し
　　窒化、軟窒化
　　表面改質

そしてこれらの熱処理炉内の雰囲気をそれぞれ作っているのが次の
雰囲気ｶﾞｽです。

・不活性ガス
　　Ar 、He　Ti材やｽﾃﾝﾚｽ鋼の光輝焼鈍し雰囲気ｶﾞｽとして使用

・中性ガス
　　N2 、dry H2 、NH3 分解ｶﾞｽ　鉄鋼材料とはほとんど不活性ですが
　　Ti には反応するので中性ガスと呼ばれます

・酸化性ガス
　　O2 、Air 、H2O（水蒸気）、CO2
　　必要以上に加熱すると脱炭反応が起き、ｽｹｰﾙ(Fe2O3,Fe3O4)が生
　　成します。CO2,H2O は浸炭処理雰囲気では有害ガスにもなります。

・還元性ガス
　　H2 、CO 、CH4 、C3H8 、C4H10
　　光輝熱処理に欠かせないガスですが、鋼材の炭素含有量と雰囲気の
　　炭素濃度管理に気をつけないと、脱炭 or 浸炭となります。

・脱炭性ガス
　　酸性ガス

・浸炭性ガス
　　CO 、CH4 、C3H8 、C4H10 、都市ガス 、CH3OH 、C2H5OHなど
　　分解ガス

・窒化性ガス
　　NH3

熱処理ガスには毒性が強い物も多く、ｶﾞｽ供給設備に注意が必要です。
熱処理ガスのことなら、熱処理ガス供給設備、熱処理ガス配管工事まで
川口液化ケミカル株式会社へご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年7月11日　月曜日
　※週明け11日午前のﾆｭｰﾖｰｸ外国為替市場の円相場は、対ﾕｰﾛで一時4カ月
ぶり高値を付けたことから、対ﾄﾞﾙでも強含んだ。午前8時55分現在は
1ﾄﾞﾙ＝80円40～50銭と、前週末午後5時比17銭の円高・ドル安でした。
　天気　はれ
　ﾎﾞﾝﾍﾞ庫の温度　朝34℃、昼38.5℃、夜34℃
　本日の東京電力最大使用率　87%(PM1:00～PM4:00）
です。

　
「断る原動力は、お互いの夢を叶えるため」

勉強に集中したいので、友達から話しかけられるのがイヤなんですけど、

どうしたら良いですか？

そんな相談を受けることがしばしばあります。

もちろん受験生はできる限り、勉強に専念するため、

友達と話をするのは避けるべきです。

時間をとられるということもありますし、

エネルギーを奪われるという理由もあります。

頭では分かっていても、なかなか断れないんです・・・

何も相手のことを嫌いになれと言っているわけではないし、

相手が悪いと言っているわけでもない。

だけど、人は不安になると、その不安から目をそむけるために話をしたくなる。

でも、話をするのは、お互いにとって良くない。

お互いに夢を叶える邪魔をしているだけになっている。

だから、本当に友達のことを想っているなら（応援したいなら）、

話しかけられても断るのが本当の友情なんだよ。

（大学受験塾ﾐｽﾀｰｽﾃｯﾌﾟｱｯﾌﾟ専任講師柏村真至氏ﾌﾞﾛｸﾞより）

　by との

熱処理ガス　Heat Treatment Gas

小型・ﾎﾟｰﾀﾌﾞﾙｶﾞｽ検知警報器

2011年7月 6日 22:53

　小型のｶﾞｽ検知器は、移動する際に安全ﾍﾙﾒｯﾄ・腰ﾍﾞﾙﾄなどに装着していれば
作業に熱中していてもｱﾗｰﾑやﾊﾞｲﾌﾞﾚｰﾀｰ機能で危険を察知し事故を回避する大事
な安全機器です。

酸素欠乏用検知器　JKO-25SⅡ　\60,600-（税抜き：納期1週間）
※壁掛け用ﾌﾞﾗｹｯﾄ WM-KJOV3　\2,600-（税抜き）

定置式の酸素警報器は、センサーと表示器セットで10万円を上回るものがほとん
どです。この機種は壁掛け用で液化窒素や液化ｱﾙｺﾞﾝのLGC・ﾏﾎｰﾋﾞﾝ、液化ﾍﾘｳﾑ
などを使用している狭い居室などの酸素濃度監視用に最適です。納期も約1週間
と短納期ですので某メーカーの約1ヵ月のものと比べ急な手配でもすぐに手に入り
ます。お薦めです。

高感度酸素濃度検知器　OXY-1　\29,800-（税抜き：納期1週間）

ﾎﾟｰﾀﾌﾞﾙでありながら高感度の酸素濃度計です。
人間の息を吹きかけると、即反応するほどの好感度器です。

装着型ﾎﾟｰﾀﾌﾞﾙ硫化水素検知器　GBL-HS　\36,600-（税抜き）

硫化水素のほか、酸素、一酸化炭素、二酸化硫黄のガス種にも対応する機種が
ございます。

他にもSO2 , PH3 , Cl2 , NO2 , HCN , ECO , ClO2 , O3 , NO などの対応機種も
ございます。

ﾎﾟｰﾀﾌﾞﾙｶﾞｽ検知警報器のことなら
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年7月6日　水曜日
　※関西で爆発的ﾋｯﾄの「ｶｯﾌﾟﾇｰﾄﾞﾙごはん」がついに全国発売しました！
　天気　はれ
　ボンベ庫の温度　朝30℃、昼35℃
　本日の東京電力最大使用率　83%(PM2:00)
です。

初心忘るべからず。

‥とは言うものの、

それを成しえている人は極めて稀(まれ)で、

名人になっても、

初心者のように真っ白な気持ちでいる人には、

めったに出会えない。

なぜそうなるかって？

技術や、知識や、実績を身につけて、

それを自信に変えようとするからだろ？

その自信を蓄えただけ、初心から遠ざかる。

だったら、はじめから

そういったものを、いちいち自信に変えるのはやめようよ。

自信なんて持たなくても、

毎回、毎回、真っ白な気持ちですべてに臨(のぞ)むからこそ、

幸せが、ずっと続いていくんだよ。

（北極流今日の開運ﾒｯｾｰｼﾞより）

　by との

小型・ﾎﾟｰﾀﾌﾞﾙｶﾞｽ検知警報器

防災保安用具

2011年7月 5日 19:26

　高圧ガスに関係する事業所には、容器からの漏洩によるガス火災に対し、漏れを止めて
火を消すことが第一で、消火のための水や消火器を備えておくことが必要です。消火器に
は、一般に、粉末消火器、炭酸ガス消火器が有効とされております。

粉末消火器は、その外形（容器本体、安全栓、ホースなど）内部及び機能（薬剤量、指示
圧力計、圧力調整器）などについて定期的に点検を行いその記録を保管することが必要で
す。保管場所には直射日光を避けた場所で湿気の無い場所を選びます。

炭酸ガス消火器は、消火器自体からの漏洩に注意をしガス量を点検すると共に、熱源の接
近又は直射日光を受けないように保管をします。

可燃性ガスや酸素ガスを取る扱う場所には最小限能力単位 B-10 消火器を3台以上保有する
こととしております。

消火器の点検と維持管理は？

外観検査（設置状況や外観的事項に関するもの）を6ヶ月間に1回以上行い、消火器本体の
腐食や損傷の有無、程度などについて留意します。

機能点検（作動、性能等の機能的事項に関するもの及び放出試験）は、設置後1年または
製造後3年を経過したものについては6ヶ月ごとに行います。

消化剤の薬剤有効期間は5年間ですので随時交換が必要です。

高圧ガス、高圧ガス供給機器、高圧ガス配管工事のご相談のことなら
川口液化ケミカル株式会社までご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年7月5日　火曜日
　※ﾌｪﾗｰﾘ初の四輪駆動車「FF（ﾌｪﾗｰﾘ・ﾌｫｰ）」が日本初公開されました。
　 排気量6.2Lで660馬力、最高速度335km大人４人乗りだそうです。
　天気　晴れのち雨
　ﾎﾞﾝﾍﾞ庫の温度　朝30℃、昼36℃、夜34℃
　東京電力最大使用率　84%(PM2:00)
です。

「感情の垂れ流しは、いつかヤケドする」

　感情の奴隷になっていると

　人生は暗く、小さくなっていく

「こんなこと言ったら嫌われるのではないか...」

「こんなことしたら損するのではないか...」

　そんな気持ちを乗り越えて

　一言、物申せること

　それが感情を扱える第一歩

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by との

防災保安用具

圧力鍋はなぜ早く料理ができる？

2011年7月 3日 18:40

　煮物料理や蒸し料理をする場合、圧力鍋を使うと短時間で仕上がります。

圧力鍋をご覧になられたことがあるでしょうか？

普通の鍋に比べると、底や壁の厚みが肉厚で頑丈に見えると思います。
フタの内側にはゴムパッキンが付いていて、さながら潜水艦のハッチのよう
にフタがシッカリしまる感じがすると思います。

何故これほどまでに頑丈な構造になるのかといえば、鍋の内側の圧力を大気
圧1 atm の2倍の 2 atm 程度まで高めて使うため圧力に耐えられるようになっ
ているのです。

圧力が「高い」と「低い」の違いについてご説明いたします。

料理に関して圧力が低い場合どんなことが考えられるでしょう？
水を熱して、ある温度になると沸騰し始めますが、この温度が「沸点」です。
沸騰している水をそれ以上加熱してもそれ以上の温度には達しません。

それは、熱は水が水蒸気になるための「蒸発熱」として使われてしまうので
液体としての水は沸点以上の温度にはならないのです。

水の沸点は100℃ですが、標高が高いか低いかによって変わります。一般的
には高度が高くなると気圧が低下しますので水の沸点は100℃よりも低くな
ります。例えば富士山の頂上では水が97℃で沸騰します。たったの3度の差
かもしれませんが、料理の世界では味が変わってしまう程の大きなことなの
です。高い山に登ると、炊いたご飯が美味しくないと言われます。これは地
上と同じように炊いても、お米に火が通る前に水が蒸発してしまい、芯が残っ
た状態で炊き上がってしまいますので美味しい訳がないのです。

この逆で、周りの空気の圧力が高い場合水が沸騰する温度が上昇します。
もしも、2気圧 2atm の空気中に水があるのならば、水は120℃で沸騰します。
この状態を作り出すのが圧力鍋です。普通の鍋が100℃で煮込むところを、2
気圧の圧力鍋で120℃で煮込みますので、短時間で食材の隅々まで火が通るの
です。

お料理の食材の水分が蒸発して約1000倍に膨れ上がります。これを鍋の内圧が
2気圧 2atm で安定するように安全弁（ﾘﾘｰﾌ弁）を付けていますので一定の圧
力が保たれて安全にお料理ができるようになっているのです。ちなみにパンに
のせるジャムを造るときには約5000気圧の圧力釜を使うことがあるようで、熱
が過剰にかけない状態で、素材本来の色や香りを生かしたジャム作りに圧力鍋
が貢献しているのです。

加圧容器、加熱容器、高圧ガス認定容器など
圧力の高い容器の、設計・製作・試運転調整、納入検査まで
川口液化ケミカル株式会社へご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日のさいたま市のお天気は？
　2011年7月3日　日曜日
　※民法TVでもののけ姫が上映されました。
　　人間のエゴで生き物を自然の世界から追いやってしまう物語。
　　宮崎駿さんのﾒｯｾｰｼﾞ性のある映像には心を打たれますね。
　天気　はれ
　気温　30℃
　東京電力ｴﾘｱ最大使用率　84%(PM7:00)
です。

人生において。

なすべきことは、いつもたった一つ。

でも、それを１から１００まで自作自演で増やして、

やらなくていいことばっかりやっているから、

人はいつまでたっても幸せにはなれないんだ。

もし、明日、死ぬとしたら、

いま何をするのか？

明日、受験本番だとしたら

今日何をするのか？

そうしたら、おのずと

あなたがなすべきことが

見えてくるはずだ。

そこから目をそらさないこと。

いちいち

自分を偽って、

言い逃れして、

不幸ぶるのはもうやめにしよう。

道を切り開くのは

自身と勇気だ！！

今日もアツくいこうぜ！！

（大学受験塾ﾐｽﾀｰｽﾃｯﾌﾟｱｯﾌﾟ　選任講師川崎雅史氏ﾌﾞﾛｸﾞより）

　by との

圧力鍋はなぜ早く料理ができる？

容器用弁充填口ﾈｼﾞ

2011年7月 2日 20:36

　ガスボンベの口金形状は、ガスの種類により何種類かに大別されます。
JISでも規格がありますが、ガス充填メーカーによっても独自に定めてい
ることもあります。

JIS B8246-1996 容器用充填口ﾈｼﾞのJIS規格より

・ｵｽﾈｼﾞ
　充填ガス　　　　　　　　　　　　　充填口ﾈｼﾞ
　可燃性圧縮ガス（水素・ﾒﾀ等）　　　左W22,山14
　可燃性液化ガス（ﾎｽﾌｨﾝ等）　　　　　左W22,山14　or W26,山14
　不燃性圧縮ガス（酸素窒素ｱﾙｺﾞﾝ等） 右W22,山14
　不燃性液化ガス（炭酸、塩化水素等） 右W22,山14 or W右W26,山14

・ﾒｽﾈｼﾞ
　可燃性ガス（水素、ﾒﾀﾝ等）　　　　　左W23,山14
　不燃性ガス（酸素窒素ｱﾙｺﾞﾝ等）　　　左W23,山14

※ﾍﾘｳﾑは不燃性圧縮ガスですが、実際には 0.825ｲﾝﾁ,山14 / ｲﾝﾁ　の左ﾈｼﾞが
　多く利用されております。

上記以外にも、混合ｶﾞｽ、LGC容器、ｶｰﾄﾞﾙなど形状が日本全国でも統一されて
おりませんのでご注意下さい。

容器用変換継手（ﾎﾞﾝﾍﾞ用異形ｼﾞｮｲﾝﾄ）、日本規格xｱﾒﾘｶ・欧州規格変換継手の製作など
川口液化ケミカル株式会社までご用命下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日のさいたま市のお天気は？
　2011年7月2日　土曜日
　※ｻｯｶ-の南米王者を決定するｺﾊﾟｱﾒﾘｶ大会がｱﾙｾﾞﾝﾁﾝを会場としてｽﾀｰﾄしました。
　　開幕試合の開催国ｱﾙｾﾞﾝﾁﾝ vs ﾎﾞﾘﾋﾞｱ　は引き分けとなりｱﾙｾﾞﾝﾁﾝが勝利を挙げる
　　ことができませんでした。
　天気　はれ
　気温　26℃（PM8:30）
です。

　自分が決めたことをやらないのは

　自分を裏切ることと同じ

　裏切られた自分は傷ついて

　心に影ができる

　すると隠し事が増えて

　性格も歩む道も暗くなる

　どんなに小さくとも

　自分との約束を守り続けると

　心に光が差し込んで

　性格も未来も明るくなる

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by との

容器用弁充填口ﾈｼﾞ

液化ｶﾞｽの気化量換算

2011年7月 1日 22:38

　液体窒素を狭い部屋で使用すると、気化した窒素ガスで21%の酸素濃度が
低下して酸欠または窒息になります。

それは液化ガスがガス化して数百倍の容量に増えるためです。

また、都市ガスやプロパンガスは、減量して産油国から液化ガスで輸入し、
国内で気化させ使用する良い点もあります。

ガスの物性は、それぞれのガスごとに異なる通り、液化ガスが気化する増量
する倍率も違います。

　ガス種　　　　液化ｶﾞｽ1L →気化したガス○○L　　　液化ｶﾞｽ1kg →気化したガス○○L
亜酸化窒素　　　　　　　 620L　　　　　　　　　　　510L
亜酸化ガス　　　　　　　　510L　　　　　　　　　　　350L
アルゴン　　　　　　　　　780L　　　　　　　　　　　560L
アルシン　　　　　　　　　890L　　　　　　　　　　　290L
アンモニア　　　　　　　　890L　　　　　　　　　　　1320L
エタン　　　　　　　　　　41L　　　　　　　　　　　　750L
エチルアミン　　　　　　　340L　　　　　　　　　　　500L
エチレン　　　　　　　　　450L　　　　　　　　　　　800L
塩化水素　　　　　　　　　730L　　　　　　　　　　　610L
塩化ビニル　　　　　　　　350L　　　　　　　　　　　360L
塩素　　　　　　　　　　　460L　　　　　　　　　　　320L
クロルメチル　　　　　　　450L　　　　　　　　　　　440L
酸化エチレン　　　　　　　450L　　　　　　　　　　　510L
酸素　　　　　　　　　　　800L　　　　　　　　　　　700L
シアン化水素　　　　　　　570L　　　　　　　　　　　830L
ジクロロシラン　　　　　　270L　　　　　　　　　　　220L
ジボラン　　　　　　　　　340L　　　　　　　　　　　810L
ジメチルアミン　　　　　　330L　　　　　　　　　　　500L
水素　　　　　　　　　　　790L　　　　　　　　　　　11110L
炭酸ガス　　　　　　　　　520L　　　　　　　　　　　800L
窒素　　　　　　　　　　　650L　　　　　　　　　　　800L
トリメチルアミン　　　　　240L　　　　　　　　　　　380L
n-ブテン　　　　　　　　　230L　　　　　　　　　　　390L
l-ブテン 　　　　　　　　　240L　　　　　　　　　　　400L
プロパン　　　　　　　　　300L　　　　　　　　　　　510L
プロピレン　　　　　　　　320L　　　　　　　　　　　320L
ブロムメチル　　　　　　　410L　　　　　　　　　　　240L
ヘリウム　　　　　　　　　700L　　　　　　　　　　　5600
ホスゲン　　　　　　　　　320L　　　　　　　　　　　230L
ホスフィン　　　　　　　　490L　　　　　　　　　　　660L
メタン　　　　　　　　　　580L　　　　　　　　　　　1400L
モノゲルマン　　　　　　　400L　　　　　　　　　　　290L
モノシラン　　　　　　　　470L　　　　　　　　　　　700L
モノメチルシラン　　　　　480L　　　　　　　　　　　720L
硫化水素　　　　　　　　　650L　　　　　　　　　　　660L

液化ｶﾞｽ 1kg → ○○L の計算　　1000 x 22.4L / 分子量

液化ｶﾞｽ 1L → ○○L の計算　　比重 x 1000 x 22.4L / 分子量

液化ガスのことなら
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年7月1日　金曜日
　※ﾘｺｰがHOYAのﾍﾟﾝﾀｯｸｽ事業を10月1日付で買収する契約を
締結したと正式発表しました。ｶﾒﾗ業界の再編が進みます。
　天気　曇りのち雨
　ボンベ庫の温度　昼36℃、夜31℃
です。

生きていればイヤなこともある

　イヤなことを避けて

　好きなことばかりやっているなら

　それは動物的

　イヤなことでも

　イヤな顔ひとつせずにやることができて

　やっと人並み

　イヤと思う心のウラに

　今、乗り越える課題あり

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by との

液化ｶﾞｽの気化量換算

局所排気

2011年6月30日 20:01

　有害なガスの発生源を密閉した状態で作業ができない場合には、これらの物質が
作業場所へ拡散したり、蒸発したり、飛散などして室内を汚染し作業者に障害をも
たらす状態になりますので、その防止策として室内の全体換気や発散源の局所排気
が必要になります。

全体換気の場合には室外から清浄な空気を取り入れて室内の有害なガス物質を希釈
しながら屋外へ排気する方法がとられますが、クリーンルームなどの場合この換気
方法は不適当です。局所排気は、有害物質の発生源にできるだけ近い位置に吸い込
み口を設け周囲に拡散する前に高濃度の状態のまま局所的に吸引して、その汚染空
気を排ガスダクトにより排出し、除害装置などに導いた後大気へ放出します。局所
排気のフードを設置してエアーカーテン式のクリーンドラフトシステムにすれば、
クリーンルームとしての恒温、恒湿、高度のクリーン度状態を乱さないのでよく利
用されています。

局所排気システムには特定化学物質障害予防規則などにより次のように定められて
います。

・フードは発生源にできるだけ近い位置に設けること。
・ダクトはできるだけ短く曲がりの箇所を少なくすること。
・排ガス処理装置を併設する場合には局所排気ファンの位置は吸引されたガス、蒸気
　粉塵などに損傷されるおそれのない当該処理装置の後にすること。
・排出口は屋外に設けること。
・制御風速はガス状物質で 0.5m/秒 、粒子状物質で 1.0m/秒 以上と考える。

有機溶剤は、有機溶剤中毒予防規則に発生源を密閉する設備や局所排気装置を設け
なければならないことが規定されております。性能は制御風速で示されており囲い式
フードで 0.4m/秒 以上、外付け式フードでは側方吸引並びに下位吸引型が 0.5m/秒
以上、上方吸引型が 1.0m/秒以上が必要とされております。

特殊材料ガスなどを使用する現場では、装置で排出した真空ポンプの廃油や洗浄廃液
汚染衣類排ガス処理装置の吸引廃液、汚泥、固形吸着剤などの処理についても適正に
処理することが求められております。

排気ダクト、排ガス処理装置、除害装置などのご用命、ご相談のことなら
川口液化ケミカル株式会社までご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年6月30日　木曜日
　※ジャンプの人気剣客漫画「るろうに剣心」が遂に実写映画化します。
　　佐藤健が緋村剣心を演じるそうです。
　天気　曇りのち雨
　ﾎﾞﾝﾍﾞ庫の温度　昼34℃、夜33℃
です。

　たくさんの情報に触れていると

　それだけで

　やって気になってしまう

　それが続くと

　満足病にかかり

　散らかしグセが悪化し

　行動力が失われていく

　そんな情報のワナにハマらないようにするには

　定期的にやるべきではないことをそぎ落として

　やるべきことを死守して貫くこと

　最終的に

　情報は捨てるために学ぶ

　学んで捨てて

　捨てて学んで

　の繰り返した先に

　決して学べない叡智との出会いが待っている

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by との

局所排気

圧力が2倍、3倍なら、体積は1/2、1/3

2011年6月27日 18:42

　注視器にガス（気体）を封じ切ってピストンを押していくと、気体の体積が
小さくはなりますが途中で押せなくなります。

これは注射器の中に入っているガス（気体）が分子運動をしており注射器の中からピストン側に衝突してピストンを押し戻す方向に力を加えているのです。
体積が小さくなると、単位時間あたりに分子がピストンに衝突する回数が増えますので、ピストンを押す力が大きくなるのです。外からピストンを押す力と
内側からピストンを戻す力が釣り合ったためにピストンがそれ以上押せなくなったのです。

実際に、同じ体積の水素や酸素や窒素や炭酸ガスを注射器に封じ込めて、同じようにピストンを押し込めると違いがあるでしょうか？

なんとなく最も軽く小さい分子の水素が小さくなる気がしますが・・・。

実験をしてみると分かりますが、どのガスも同じ体積で、圧力と体積の関係では気体に違いはないのです。これは、同じ温度、同じ圧力、同じ体積の気体は同じ数の分子を含んでいるというアボガドロの定数を考えてみればよく、ガスは違えども注射器の中には同数の分子が含まれています。同じ温度では分子量が小さい分子ほど大きな速度で運動していますが、それぞれの気体の分子が同じ速度で運動しているのであれば、重い分子の方が壁面を大きな力で押すはずです。でも、軽い分子の方が速度が大きいので、同じ分子数でも、重い分子と同じ大きさの力で壁に力を与え、同じ体積で同じ圧力となるのです。

気体の体積と加えた圧力の関係は、気体の種類に関係がなく反比例する。
（ボイルの法則）

ということは、圧力Ｐを2倍にすれば体積Ｖは 1/2 になり、圧力を3倍にすると体積は 1/3 になるのです。これが V = a / P （a = 定数）となりV と P が
反比例の関係になるのです。

ちなみにボイルは、1662年ボイルの法則を発表しましたがアボガドロの法則が知られていなかったので、単純に気体の体積は圧力に比例することを発見したのです。また、ボイルは真空ポンプを自分で作り、空気を抜いた容器の中だ
とトリチェリの水銀柱が引くなることだったり、半分に膨らんだ膀胱膜が大きくなることなども発見しているのです。

ガス（気体）のことなら川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年6月27日　月曜日
　※福島第一原発で数々のトラブルを経て循環注水冷却が始まりました。
　　原子炉 ⇒ 油分離器 ⇒ ｷｭﾘｵﾝ社製ｾｼｳﾑ吸着機 ⇒ ｱﾚﾊﾞ社製除染機
　　⇒ 浄化機 ⇒ 循環水冷却ﾀﾝｸ ⇒ 原子炉（ﾌﾘﾀﾞｼ）に戻る設備です。
　天気　くもり
　ﾎﾞﾝﾍﾞ庫の温度　朝22℃、昼23℃、夜23℃
です。

　
　何をやっても

　中途半端に手抜きをしていたなら

　周りからエネルギーを奪い

　答えではないモノを答えにしてしまう

　何かについて

　寝ても覚めても考えるようになったなら

　自分の中からエネルギーに湧き溢れ

　ひとりの時間にひらめきが降ってくる

（小田真嘉氏　成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　 by　　との

圧力が2倍、3倍なら、体積は1/2、1/3

絶対零度

2011年6月25日 21:08

　注射器に気体を閉じ込めてピストンで押すと体積が小さくなり
圧力が上がります。

このとき圧力を一定にしたまま、気体の温度を上げると体積が膨張
します。

どんな気体でも温度を1℃上げると0℃のときの体積の 1 / 273 ずつ
膨脹する現象を「シャルルの法則」といいます。

これを低温の方にどんどん低くしていくと -273℃ で気体の体積が
ゼロになり、どんなに冷却しても液体や固体に変化せず分子の体積
がゼロなると考える理想気体となります。

注射器の中の理想気体を冷やしていくと、だんだんと分子の運動が
弱くなり、分子がピストンに衝突する力が弱くなり、ピストンは大
気圧で押し込まれ、注射器の中の体積が小さくなるのです。この状
態から更に冷やしていくと遂には分子が動かなくなります。こうな
ると気体の分子がピストンに衝突しなくなり、大気圧によってピス
トンが奥まで押し込まれてしまいます。すると、気体の分子はピス
トンとシリンダーの間に密集します。理想気体の分子の体積はゼロ
ですので分子が密集したときの体積もゼロになります。故に気体の
体積がゼロになる温度は分子運動が止まる温度のことなのです。

　分子の運動が止まるとそれ以上遅くなりようがありませんから、
温度を下げられません。-273℃ はこの世の最低温度ということです。
この温度を絶対零度といい、絶対零度を 0度 にした温度の目盛りを
K ケルビンという単位で表し、-273℃ = 0K 、0℃ = 273K 、100℃
= 373K になります。

絶対零度　＝　273 + 摂氏温度

絶対温度を使って体積V と絶対温度T の関係をグラフにすると原点
を通る直線のグラフになり　V = aT （ a は定数）という数式で表す
ことが出来ます。故に気体の体積は絶対零度に比例します。

絶対零度に近い温度域で電気抵抗がゼロになる超電導や液体ヘリウム
が容器の壁を這い上がる超流動などの現象が現れることが知られてい
ます。また、酸素、窒素、アルゴンなど実際のガス体である気体を
実在気体といい、高温低圧の状態で実在気体が理想気体と同様の体
積変化を示すのです。

低温ガスの液化炭酸、液化窒素、液化ヘリウムなどのご相談や
液化ガス専用容器、超低温機器、クライオスタット、低温ｻﾝﾌﾟﾙｽﾃｰｼﾞ
など川口液化ケミカル株式会社まで、どうぞご連絡ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年6月24日　土曜日
　※TVﾄﾞﾗﾏ「刑事ｺﾛﾝﾎﾞ」ｼﾘｰｽﾞでｺﾛﾝﾎﾞを演じた俳優のﾋﾟｰﾀｰ・ﾌｫｰｸ
　　　　さんが23日お亡くなりにりました（83歳）でした。
　天気　はれ
　気温　20℃（PM9:30）昨日が猛暑、今日は肌寒い！
です。

しんどいときにしんどい顔をしない。

私自身もいつも意識してはいますが、案外、難しいことです。

でも、そんなテメエの苦しみひとつ、こらえることできずして、

他の誰の悲しみも痛みも、肩代わりすることはできない。

＊　　＊　　＊

受験生も、そうだぜ。

苦しいときに、

つらいときに、

がんばれるがどうか、が

後のあなたのウツワを作る。

ぜひぜひ、受験をとおして、人間の本質というものを、

乗り越えてほしいものです。

（できたら、人生、すんごいことが起こります。）

（大学受験塾ﾐｽﾀｰｽﾃｯﾌﾟｱｯﾌﾟ川崎雅史氏ﾌﾞﾛｸﾞより）

　by との

絶対零度

ｶﾞｽ漏洩検知警報設備の定期点検

2011年6月21日 22:23

　特殊材料ガスは許容濃度が極めて低い特殊高圧ガス、毒性ガス、可燃性ガス
があります。低濃度で検知する特殊高圧ガスの漏洩検知警報設備は、検知感度
を高めていますが、そのため外部の影響を受けやすく、ゼロ点や感度が変動し
易く、また妨害ガスの影響を受けやすいものが多くあります。

定期的な検査は正確な警報を発するためには欠かせないものです。

定期検査の詳細は次のとおりです。
（※機種により点検内容は異なります。）

・ゼロ点の校正
　　検出部周辺にガスが無いことを確認してゼロ点調整を行います。ゼロ点校正
　が出来ない場合には、センサー交換を行います。点検期間は1～6ヶ月間です。

・サンプリング系の点検（吸引式）
　　配管路の点検を行います。ドレインの掃除やフィルターの交換などを行いま
　　す。点検期間は1～6ヶ月間です。

・ポンプのオーバーホール（吸引式）
　　駆動部、ダイヤフラム、逆止弁の点検、交換、通気部の汚れを点検します。
　異常の場合は交換します。点検期間は1年です。

・流量測定（吸引式）
　　検知部のアウト側にフローメーターをつなぎ、メーカーの定める基準内で
　あることを確認します。例えば○○L/min以上などメーカーの定める基準値以下
　の場合サンプリング系のチェック及びポンプの点検を実施します。点検期間
　は3～6ヶ月間です。

・センサー交換
　　メーカーのセンサー毎に定める有効期限に従ってセンサーを交換します。
　次回定期点検までの間に有効期限になる場合は交換が必要です。点検期間は
　6～2年です。

・指示校正
　　校正ガスにより指示濃度の校正を行います。例えばガス濃度○○ppm など。
　点検期間は6ヶ月間で一般則例示基準に定められております。

・反応速度
　　反応時間を測定し、規定時間内である事を確認します。規定時間以上のとき
　にはサンプリング系の再点検を行います。点検期間は3～6ヶ月間です。

・警報の遅れ
　　警報が出るまでの時間を測定し、規定時間内であることを確認します。
　警報設定値の1.6倍の濃度のガスで60秒以内を一般則例示基準で定めてい
　ます。警報を発しない場合には指示校正を行います。点検期間は1～6ヶ
　月間です。

・電気的警報作動テスト
　　テストスイッチによる警報作動確認を行います。例えば警報設定値○○ppm
　など、点検期間は1～6ヶ月間です。

・実ガスによる警報作動テスト
　　警報設定値の1.6倍以下のチェックガスを検出部に接触させて警報を確認
　します。警報設定値○○ppm ±30%以内を一般則例示基準で定めています。
　警報を発しない場合は指示を校正します。点検期間は1～6ヶ月間です。

・復帰動作
　　警報を発した後、ガスを取り除き正常に復帰することを確認します。異常の
　場合はリレー・スイッチの回路部品を点検します。点検期間は、1～6ヶ月間で
　す。

・総合動作
　　各部が正常に動作していることを確認します。異常の場合には補修します。
　点検期間は1～6ヶ月間です。

・警報設定値の確認
　　指示値の指針を移動し、警報設定値の確認を行います。例えば警報設定値
　○○ppm などです。異常の場合は警報設定を調整します。点検期間は3～6ヶ月
　間です。

・各部の電圧の確認
　　定格電圧はメーカーの定める基準値によります。異常の場合は電圧を調整
　します。点検期間は1年間です。

ガス検知警報器、電気配線工事、制御系シーケンス設計のことなら
川口液化ケミカル株式会社までよろしくお願い致します。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年6月21日　火曜日
　※関西電力と大阪府の橋下徹知事は夏のﾋﾟｰｸ時の電力不足を避けるため
　　関電側が電力需給の状況を常時公表し、自治体も消費者に節電を呼び
　　かけることで合意し、供給力不足で停電の恐れがある場合は自治体側
　　が「警報」を出す方針も明らかにしました。
　天気　はれ
　ﾎﾞﾝﾍﾞ庫の温度　朝26℃、昼29℃、夜30℃
です。

1年前には誰も今日のことを予想することは出来なかった。
変遷する世の中の動きに気を奪われて自分を見失うことだけはすまい・・・。

眼前の安倍川はとうとうと流れている。
（逝く歳月もかくのごとくで、まだ止め難し。
　　　　　　　　　　変わらざる巌の上に立脚して今日のことに精だそう。）
鉄太郎は二宮尊徳の道歌を詠むと足が地に着くのだ。

この秋は雨か嵐かし知らねども
　　　　　　　　　　今日の務めの田草取るなり

それはいつも母が言っていたことだった。
「明後日を見てはいけない。夢想していても何も生まれません。
　　　　　　　　　　　　　　　　　　　　今を大事にすることですよ。」
人は天下国家のことを論じて、一家言持っている憂国の士であるかのように
自分を錯覚してしまうものだが、日々の務めを忘れては何事も始まらないのだ。

「春風を斬る　小説・山岡鉄舟」神渡良平著より

　by との

ｶﾞｽ漏洩検知警報設備の定期点検

高圧ガス「指定設備」とは？

2011年6月16日 18:58

　高圧ガスの製造のための設備のうち、公共の安全の維持または災害の発生の
防止に支障を及ぼすおそれがないものとして政令で定められた設備のことを
高圧ガス保安法第五十六条の七第一項で定め「指定設備」といいます。

具体的には現時点では政令で次の要件を満たすものと定めています。

１、窒素を製造するための空気を液化して高圧ガスを製造する設備でユニット
　形のもののうち、経済産業大臣が定めるもの

　・定置式製造設備であること
　・窒素のみを製造するものであること
　・処理能力が 100m3 以上であること
　・原料空気の圧縮機の吐出圧力が 1MPa 未満であること
　・原料空気中の不純物を精製除去するための吸着方式の設備を有すること
　・空気液化分離器は、二重殻密閉構造のものであること

２、冷凍のための不活性ガスを圧縮し、又は液化して高圧ガスの製造をする設
　備でユニット形のもののうち、経済産業大臣が定めるもの

　・定置式製造設備であること
　・冷媒ガスが、フルオロカーボン（不活性のものに限る）であること
　・冷媒ガスの充填量が 3,000kg 未満であること
　・1日の冷凍能力が 50ton 以上であること

実際の認定作業は、経済産業大臣、高圧ガス保安協会または指定設備認定機関
が行う認定検査を、技術上の基準に照らし合わせ適合することで認定されます。

高圧ｶﾞｽ保安法や高圧ｶﾞｽ保安協会に係る設備の認定品、認定設備の設計、製造
認定検査など、川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-3987
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年6月16日　木曜日
　※大ﾘｰｸﾞ11年目のｲﾁﾛｰは400盗塁、更に日米通算600盗塁に到達しました。
　天気　くもり
　ﾎﾞﾝﾍﾞ庫の温度　昼25℃、夜24℃
です。

心中の賊（ぞく）を破るは難し
（大学受験塾ﾐｽﾀｰｽﾃｯﾌﾟｱｯﾌﾟ村田明彦氏ﾌﾞﾛｸﾞより）

「山中の賊を破るは易く、心中の賊を破るは難し」
（さんちゅうの ぞくを やぶるは やすく、しんちゅうの ぞくを やぶるは かたし）

　by　王陽明

受験は心理戦です。

心理戦では負けてしまっては、

実力があっても発揮できずに失敗してしまうことがあります。

山中の賊（ぞく）とは、外の敵。

いわば外的な要因。

受験でいうと、勉強を妨げる誘惑（友達、テレビ、携帯etc...）

これらは、遠ざけてしまえばなんてことありません。

心中の賊（ぞく）とは、自分の心に潜む弱さ。

黙々と勉強しているときにいろいろと自分の弱さが出てきます。

「本当に大丈夫なんだろうか？」
「俺（私）が合格できるのだろうか？」

「うまくいく保証なんてないし...」

「自分が◯◯大学を目指すなんて、笑われるんじゃないだろうか...」

不安、焦り、迷いetc...

そうやって自分の心の中に潜む心中の賊（ぞく）を制すること。

日々の勉強の中で、自分をコントロールすることを学びましょう！

　by との

高圧ガス「指定設備」とは？

ｶﾞｽ検知警報器の点検・整備について

2011年6月15日 19:34

　産業用ｶﾞｽ検知警報器・検知警報設備は、工業用分析機器・電子機器と
同様に最新の技術によって製造され、安定性、耐久性に優れた部品を使用
するなど、総合的に信頼性の高い製品となっております。しかしながら
ｶﾞｽ検知警報器の特殊性は検知対象がｶﾞｽであることと使用環境が複雑多岐
にわたり、過酷な場合が多いことにあります。機器の信頼性を維持するた
めには、点検・整備の励行が大切です。点検・整備を正しく行うことによ
って機器の性能・機能を長期にわたり良好な状態に維持することができ、
ｶﾞｽ災害からの安全を確保することができます。更に故障も少なくなりま
すので、長期的には機器の寿命が延び、経済的にも有利です。

　ｶﾞｽ検知警報器は、一般高圧ガス保安規則（経済産業省）、危険物船舶
輸送及び貯蔵規則（国土交通省）、労働安全衛生規則（厚生労働省）、消
防法施工規則（総務省令）、その他によって設置が義務付けられておりま
す。例えば、一般高圧ガス保安規則関係例示基準（23.ｶﾞｽ漏洩検知警報設
備とその設置場所）において、機能、構造、設置場所、保守管理及び機能
検査が規定されております。

保守検査は重要で、点検整備は実ｶﾞｽ（ﾒｰｶｰが指定した点検用ｶﾞｽ）で点検
校正をを行わなければなりません。従って特殊な実ｶﾞｽ校正用具を使用して
注意深く点検・校正作業を実施するには産業用ｶﾞｽ検知警報器工業会各社の
ﾒﾝﾃﾅﾝｽ会社による定期点検・校正を法的な定めの有無にかかわらず、実施
されますようお願い申し上げます。

ｶﾞｽ検知警報器の保守管理の定めとして
・取扱説明書または仕様書に記載された点検、整備事項に基づき定期的に
　点検整備をすること。
・機能検査として1ヶ月に1回以上の警報に係る回路検査によって警報を発
　すること及び1ヵ年に1回以上その検知及び警報に係るる検査を行い、正
　常に作動することを確認すること。
・その点検、整備の結果を記録し、その検知及び警報に係る検査を行い、
　正常に作動することを確認すること。
・特殊材料ｶﾞｽに係る「ｶﾞｽ漏洩検知警報設備」については、その指示値の
　校正（定期検査、校正）は6ヶ月に1回以上行うこと。
・極低濃度の機能検査は、ﾎｽﾌｨﾝ 0.3ppm、ｱﾙｼﾝ 0.05ppmに警報を発する
　設定をすること。
などが規定されております。

ｶﾞｽ警報設備のお問い合わせや緊急遮断・ｲﾝﾀｰﾛｯｸなど制御ｼｽﾃﾑまで
川口液化ケミカル株式会社へご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　※/16(木)の明け方、月全体が地球の陰に隠れる「皆既月食」が発生しま　　　す。
　2011年6月15日　水曜日
　天気　はれ
　ﾎﾞﾝﾍﾞ庫の温度　昼25℃、夜25℃
です。

「食事を味わえる人は感謝の気持ちを忘れない」

テーマ：合格する受験生の心構え
（大学受験塾ﾐｽﾀｰｽﾃｯﾌﾟｱｯﾌﾟ専任講師　柏村真至氏ﾌﾞﾛｸﾞより）

「ご飯は一粒残さずキレイに食べやー！」

「好き嫌いせんとちゃんと食べやー！」

「もっとこうやったらご飯がうまくつげるよ！」

と、ご飯の席で食べ方などについていろいろと塾生に話をする

機会が多いです。

ただお腹を満たすだけの食事ではなく、

心を満たす食事、エネルギーを満たす食事にして欲しいと思って

いるためです。

食べ物はおいしく食べられて成仏すると考えれば、

食べ残しは不成仏霊ということになります。

感謝して、味わって食べることは、

食べる側のせめてもの感謝の気持ちの印であり、食材に対しての

最大の敬意なのです。

　by との

ｶﾞｽ検知警報器の点検・整備について

腐食系ｶﾞｽ供給設備

2011年6月14日 22:02

　NH3 や Cl2 、H2S など腐食系ｶﾞｽの供給設備には金属を腐食させてしまう
物性を考慮したガス機器の材質・構造を選択する必要があります。

SUS製ﾊﾞﾙﾌﾞﾏﾆﾎｰﾙﾄﾞ

腐食によるﾊﾞﾙﾌﾞの出流れやﾊﾞﾙﾌﾞ操作不能になった際、ｶﾞｽ供給が不可能に
ならないようﾊﾞｲﾊﾟｽﾗｲﾝを設け、故障したﾊﾞﾙﾌﾞを交換できるようなﾌﾛｰが
必要です。

NH3ﾎﾞﾝﾍﾞ用SUS製架台・ﾈｯｸﾊﾞﾙﾌﾞ・連結ﾎｰｽ・圧力計など

接ｶﾞｽ部の他、ﾎﾞﾝﾍﾞを固定する架台まで鉄製では焼付塗装してあっても
屋外や長期の仕様により腐食してしまいます。SUS製で製作することを
お勧めいたします。

ﾊﾟｰｼﾞﾗｲﾝ付きﾎﾞﾝﾍﾞ連結ﾎｰｽ

ﾎﾞﾝﾍﾞ交換の際、どうしても大気中の水分や酸素分が配管内に入り込んで
しまいます。ﾎﾞﾝﾍﾞと配管を接続する連結管部の大気を窒素ガスなどで排出
するﾊﾟｰｼﾞﾗｲﾝがあれば、最小限の腐食で抑えることが可能です。また、排
出するﾊﾟｰｼﾞｶﾞｽを人体の影響が無い濃度まで、除害または拡散する排出ﾗｲﾝ
に導くことが大切です。

NH3,Cl2,H2S など腐食系ｶﾞｽ対応のｶﾞｽ機器、ｶﾞｽ調整器、ｶﾞｽ圧力計のほか
腐食系ｶﾞｽ配管工事まで、川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年6月14日　火曜日
　※銀河の中心で観測されている巨大なﾌﾞﾗｯｸﾎｰﾙは、いくつものﾌﾞﾗｯｸﾎｰﾙが
　　連続的に合体して出来ていることが分かったそうです。
　天気　はれ
　ﾎﾞﾝﾍﾞ庫の温度　朝24℃、昼24℃、夜25℃
です。

　
　天来の才能とは

　どこから生まれてくるのか？

　一番やりたいことからでも

　大好きなことからでもない

　全く望んでもいない試し練られる苦々しい経験

「なぜ、こんな目に合うのか」と思うような不遇

　どうしてもうまくいかずに涙を流す悔しい日々

　それらの人生の着火剤に

　熱い志（スピリット）が加わったときに

　一気に燃え上がり

　その中から道を切りひらく剣（真の強み）が現れる

　（小田真嘉氏　成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by との

腐食系ｶﾞｽ供給設備

圧力計継手

2011年6月13日 22:00

ガス圧力計の継手は何でしょう？

ありがちなものはR,Rc ( 旧 PT )ネジ（ﾃｰﾊﾟｰﾈｼﾞ）ですが、実は圧力計の
取付継手は G ( 旧 PF ) ネジ（並行ﾈｼﾞ+ﾊﾟｯｷﾝｼｰﾙ）が正規のものになり
ます。

G 3/8"B ( PF継手 )ﾒｽﾈｼﾞ　　　圧力計並行ﾈｼﾞ継手の平滑面ｼｰﾙ部

もちろん圧力調整器用φ50の小型圧力計などでは、R,Rc ( PT ) や NPTネジ
などの製品もありますが、φ60 ,φ75 など大きな径の圧力計は G ( PF ) ネジ
です。ｼｰﾙﾃｰﾌﾟを巻かずにﾅｯﾄの奥にﾊﾟｯｷﾝまたはｶﾞｽｹｯﾄ用の当たり面があり
ここでｼｰﾙさせます。G 継手にｼｰﾙﾃｰﾌﾟで漏れをｼｰﾙしているような場面に
出くわすことがありますが、圧力計の並行ﾈｼﾞにはｶﾞｽｹｯﾄなどのﾊﾟｯｷﾝが必要
になりますのでご注意ください。

ｶﾞｽﾏﾆﾎｰﾙﾄﾞに接続されたSUS製圧力計　φ75 ﾌﾙｽｹｰﾙ2.5MPa計

高圧ｶﾞｽ用圧力計、腐食系高圧ｶﾞｽ用SUS圧力計、特殊ｶﾞｽ用ﾄﾗﾝｽﾐｯﾀｰなど
圧力表示器のことなら川口液化ケミカル株式会社までご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年6月13日　月曜日
　※ｲﾀﾘｱで原発再開の是非を問う国民投票が行われ59.7%の投票率を記録し
　　「正式に原発にさよなら」をすることになりました。
　天気　はれ
　ﾎﾞﾝﾍﾞ庫の温度　朝21℃、昼25℃、夜25℃
です。

どこを見る？　

＜小田真嘉氏　成長のﾋﾝﾄﾌﾞﾛｸﾞより＞

　

　「あの時はよかったなぁ」と思い出に逃げこむのは

　今を生きることを放棄しているようなもの

　「今日をいかに良くするか」と挑戦する真摯な姿勢が大切

　そのためには高い基準が必要

　もしかしたら

　できないことに気が行くかもしれないが

　それ以上に

　できることに目を向けて初めて

　勃発するやっかいな問題に心が奪われるのではなく

　明日につながる今日の最大のチャンスに

　心のピントが合ってくる

　by との

圧力計継手

各種高圧ｶﾞｽ

2011年6月 6日 19:42

　高圧ガスには多くの種類があり、それぞれ製造方法から物性まで
さまざま異なるものです。

ボンベの中で液体なのか気体なのか？

燃える可燃性か、支燃性か？

腐食性や、毒性があるか？

ちょっと見てみましょう！

名称　化学式　性質　　　　形態　　　　　　用途　　
酸素　O2　　支燃性ｶﾞｽ　圧縮ｶﾞｽ・液化ｶﾞｽ　鉄鋼・ﾊﾟﾙﾌﾟ漂白・機械・造船・医療
窒素　N2　　　－　　　 圧縮ｶﾞｽ・液化ｶﾞｽ　半導体・液晶・化学・鉄鋼・食品
ｱﾙｺﾞﾝ Ar　　 －　　　　圧縮ｶﾞｽ・液化ｶﾞｽ　ｽﾃﾝﾚｽ溶接、ｼﾘｺﾝ単結晶
ﾍﾘｳﾑ　He　　　－　　　 圧縮ｶﾞｽ・液化ｶﾞｽ　低温工学・MRI・光ﾌｧｲﾊﾞｰ・ﾘｰｸﾃｽﾄ
ﾈｵﾝ　 Ne　　　－　　　　圧縮ｶﾞｽ　　　　ﾈｵﾝ管・ﾚｰｻﾞｰ
ｸﾘﾌﾟﾄﾝ Kr　　 －　　　　圧縮ｶﾞｽ　　　　電球・ｶﾞﾗｽ封入
ｷｾﾉﾝ　Xe　　　－　　　　圧縮ｶﾞｽ　　　　電球・X線CT
空気　Air　　支燃性ｶﾞｽ　 圧縮ｶﾞｽ　　　　助燃・計測・医療
水素　H2　　可燃性ｶﾞｽ　 圧縮　　　　　半導体・燃料電池・油脂・金属・ｶﾞﾗｽ
二酸化炭素CO2　－　　　液化ｶﾞｽ　　　　溶接・飲料・冷却
ｵｿﾞﾝ　O3　　支燃性ｶﾞｽ・毒性ｶﾞｽ　－　　　殺菌・薬品
塩素　Cl2　支燃性・毒性・腐食性ｶﾞｽ　液化ｶﾞｽ　化学合成・ﾊﾟﾙﾌﾟ漂白・水道殺菌・消毒・ｴｯﾁﾝｸﾞ
一酸化炭素CO　可燃性・毒性ｶﾞｽ　圧縮ｶﾞｽ　燃料・冶金・化学合成
一酸化窒素NO　支燃性・毒性・腐食性ｶﾞｽ　圧縮ｶﾞｽ　硝酸製造・ﾚｰﾖﾝ漂白・ｼﾘｺﾝ酸化皮膜・医療
亜酸化窒素N2O　支燃性・毒性ｶﾞｽ　液化ｶﾞｽ　硝酸・硫酸製造・ﾆﾄﾛ化剤・酸化剤
塩化水素　HCl　毒性・腐食性ｶﾞｽ　液化ｶﾞｽ　金属精錬・ｴｯﾁﾝｸﾞ
硫化水素　H2S　可燃性・毒性ｶﾞｽ　液化ｶﾞｽ　分析試薬・金属精錬・薬品・化学合成・食品処理
ｱﾝﾓﾆｱ　NH3　可燃性・毒性・腐食性ｶﾞｽ　液化ｶﾞｽ　化学原料・金属処理・脱硝
R134a CH2FCF3　－　　液化ｶﾞｽ 　　冷媒　
R218 C3F8　　　－　　液化ｶﾞｽ　　　　 ｸﾘｰﾆﾝｸﾞ
RC318　C4F8　　　－　　液化ｶﾞｽ　　　　ｴｯﾁﾝｸﾞ
塩化ﾒﾁﾙ CH3Cl　　 －　　液化ｶﾞｽ　　　塩素化剤、抽出剤、発泡剤
臭化ﾒﾁﾙ CH3Br　　 －　　圧縮ｶﾞｽ　　　　滅菌・燻蒸剤、洗浄溶媒
ﾒﾀﾝ　　CH4　　可燃性ｶﾞｽ　　圧縮ｶﾞｽ　　有機合成原料・ｶﾛﾘｰﾃｽﾄ剤
ｱｾﾁﾚﾝ　C2H2　可燃性ｶﾞｽ　　溶解ｶﾞｽ　　金蔵溶接・切断・有機合成原料
ｴﾁﾚﾝ　 CH4　 可燃性・毒性ｶﾞｽ　圧縮ｶﾞｽ　有機合成原料・果実の熟成
ｴﾀﾝ　　C2H6　可燃性ｶﾞｽ　液化ｶﾞｽ　　　化学原料・標準ｶﾞｽ
ﾌﾟﾛﾋﾟﾚﾝ C3H6 可燃性ｶﾞｽ　液化ｶﾞｽ　　　有機合成原料
ﾌﾟﾛﾊﾟﾝ　C3H8　可燃性ｶﾞｽ　液化ｶﾞｽ　　　家庭用・業務用燃料
n-ﾌﾞﾀﾝ　C4H10　可燃性ｶﾞｽ　液化ｶﾞｽ　　工業用燃料・光輝焼純熱処理・自動車燃料
ｴﾁﾚﾝｵｷｼﾄﾞC2H4O 可燃性・毒性　液化ｶﾞｽ　有機合成原料・界面活性剤・滅菌ｶﾞｽ
ｼﾞﾒﾁﾙｴｰﾃﾙ (CH3)2O 可燃性ｶﾞｽ　液化ｶﾞｽ　冷媒・溶媒・ｴｱｿﾞｰﾙ噴射剤
ｱﾙｼﾝ　　AsH3　　可燃性・毒性ｶﾞｽ　液化ｶﾞｽ　拡散・ｲｵﾝ注入・発光ﾀﾞｲｵｰﾄﾞ
ﾎｽﾌｨﾝ　PH3　　可燃性・毒性ｶﾞｽ　液化ｶﾞｽ　ｴﾋﾟﾀｷｼｬﾙ成長・CVD・ｲｵﾝ注入
ﾓﾉｼﾗﾝ　SiH4　　自燃性・毒性ｶﾞｽ　圧縮ｶﾞｽ　CVD・ﾄﾞｰﾋﾟﾝｸﾞ・ｲｵﾝ注入・重合触媒
四塩化ｹｲ素SiCl4　毒性・腐食性ｶﾞｽ　圧縮ｶﾞｽ　ｴﾋﾟﾀｷｼｬﾙ成長・CVD・ｼﾘｺﾝ原料
ｼﾞｸﾛﾛｼﾗﾝ　SiH2Cl2　可燃性・毒性・腐食性ｶﾞｽ　液化ｶﾞｽ　ｴﾋﾟﾀｷｼｬﾙ成長・CVD
ﾓﾉｹﾞﾙﾏﾝ　GeH4　可燃性・毒性ｶﾞｽ　液化ｶﾞｽ　ｴﾋﾟﾀｷｼｬﾙ成長・ｲｵﾝ注入・ﾄﾞｰﾋﾟﾝｸﾞ・CVD
ｾﾚﾝ化水素 H2Se　可燃性・毒性ｶﾞｽ　　　液化ｶﾞｽ　ﾄﾞｰﾋﾟﾝｸﾞ・合成原料
三ﾌｯ化窒素 NF3　支燃性・毒性ｶﾞｽ　　　ｴｯﾁﾝｸﾞ・ﾁｬﾝﾊﾞｰｸﾘｰﾆﾝｸﾞ・酸化剤
三塩化ﾎｳ素 BCl3　毒性・腐食性ｶﾞｽ　　　ｴｯﾁﾝｸﾞ・触媒・冶金
三ﾌｯ化ﾎｳ素 BF3　毒性・腐食性ｶﾞｽ　　　ｲｵﾝ注入・光ﾌｧｲﾊﾞｰ・触媒
ﾌｯ素　　F2　支燃性・毒性・腐食性ｶﾞｽ　圧縮ｶﾞｽ　ﾌｯ素化合物製造・ｴｯﾁﾝｸﾞ
臭化水素 HBr毒性・腐食性ｶﾞｽ　液化ｶﾞｽ　臭化物原料・有機合成触媒・医薬品・ｴｯﾁﾝｸﾞ

六ﾌｯ化硫黄SF6　液化ｶﾞｽ　　　－　　　　気体絶縁体・ﾄﾚｰｻｰ・冷媒・ｴｯﾁﾝｸﾞ
ｼﾞｼﾗﾝ　Si2H6　自然性・毒性ｶﾞｽ　液化ｶﾞｽ　ｱﾓﾙﾌｧｽｼﾘｺﾝ・ｴﾋﾟﾀｷｼｬﾙ成長・CVD
四ﾌｯ化ｹｲ素SiF4　毒性・腐食性ｶﾞｽ　圧縮ｶﾞｽ　ｴﾋﾟﾀｷｼｬﾙ成長・ｴｯﾁﾝｸﾞ・ｱﾓﾙﾌｧｽｼﾘｺﾝ
六ﾌｯ化ﾀﾝｸﾞｽﾃﾝWF6　毒性・腐食性ｶﾞｽ　液体　 電極剤・CVD

これだけさまざまな種類があります。

各種ｶﾞｽ、特殊ｶﾞｽ、液化ｶﾞｽなど
川口液化ケミカル株式会社までご連絡下さい。
TEL 050-8881-7393　
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年6月6日　月曜日
　天気　はれ
　ボンベ庫の温度　朝23℃、昼30℃、夜29℃
です。

「 隠蔽工作テーマ」

人はすぐに、

‥申し訳ありませんでした‥

‥もうしません‥の一言で、

失敗したことをケアレスミスのせいにする。

そうやって、言い逃れて、

そうやって、何かを隠そうとするんだ。

そう。

本当はあなた自身に、

"愛がなかった"ということを。

（北極流今日の開運ﾒｯｾｰｼﾞﾌﾞﾛｸﾞより）

　by との

各種高圧ｶﾞｽ

ガス検知センサー原理

2011年6月 3日 21:58

　ガス漏れや配管継手の故障で漏れてはいけないガスを管理するためには
ガス検知器のセンサーは欠かせません。

さまざまなガス種に対応するために数々のセンサー方式があります。

・電気化学式
　　高分子膜や電解液薄膜を透過したガスの酸化、または還元反応によって
　変換された電流で濃度を検知する方法の総称です。定電位電解式、隔膜電
　解式、ガルバニ電池式、ジルコニア式などがあります。
　　特徴は、出力がガス濃度に比例しリニアリティに優れ干渉ガスの影響が
　少ないものです。

・ガルバニ電池式
　　隔膜を透過した酸素ガスは貴金属と鉛を組み合わせた一対の電極が侵さ
　れた電解液内で酸化還元反応を起こします。貴金属極から鉛極に流れる電
　流を増幅し酸素濃度を検知します。
　　特徴は、酸素比例特性や反応性に優れており、小型・軽量の製品や携帯
　型・定置型など各種酸素系に対応可能です。

・赤外線式
　　2つ以上の異なる原子から構成されるガス分子（CO,CO2など）は特定
　波長の赤外線を吸収します。この吸収の強さでガス濃度を検知します。
　　特徴は、長寿命で長期安定性い優れ、感度劣化がほとんどありません。
　窒素雰囲気での測定が可能です。

・半導体式
　　金属酸化物半導体表面での還元性ガスの化学吸着により電気抵抗値の
　変化を測定してガス濃度を検知します。
　　特徴は長寿命で長期安定性に優れています。構造も頑丈で低濃度領域
　での出力が大きく高感度です。

・接触燃焼式
　　ガスの接触燃焼による検知素子の温度上昇を電気抵抗値の変化として
　ガス濃度を検知します。
　　特徴は、温度・湿度の影響が少なく精度・再現性に優れています。

・PID（Photo Ionization Detector）
　　ランプ内に特定成分ガスが封入されており外部から高周波電解励起す
　ることで任意のeV の真空紫外線が放射され任意eV 以下のイオン化され
　た成分がイオン電流として検出されます。VOC（揮発性有機化合物）成
　分はイオン化されるエネルギーが低くイオン化されるエネルギーが低く
　イオン化されるが酸素、窒素、二酸化炭素はイオン化エネルギーが高い
　ため検出されないことを応用した検出方法です。
　　特徴は応答速度が速いことです。

O2+H2S+CO+可燃性ｶﾞｽ　各種ｶﾞｽ検知型ﾎﾟｰﾀﾌﾞﾙｶﾞｽ検知器

ｶﾞｽ検知器のことなら川口液化ケミカル株式会社まで
どうぞご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年6月3日　金曜日
　天気　はれ
　ﾎﾞﾝﾍﾞ庫の温度　朝18℃、昼23℃、夜24℃
です。

「潜在意識は変化を怖がる、でも変化以上に怖いものは？」

潜在意識は変化を怖がる。

でも、変化をせずに、

いつも同じであることを望めば、

いつまでも繰り返しの人生になる。

退屈じゃない？

そんなの嫌じゃない？

　by との

ガス検知センサー原理

合金

2011年6月 1日 20:42

合金とは？

金属を混ぜ合わせたものを合金といい、さまざまな種類の金属をさまざまな
比率で混ぜ合わせたものです。

特殊ガス機器に使用される合金といえば・・・

ﾊｽﾃﾛｲは商品名で、ﾆｯｹﾙ基の耐熱・耐食合金でﾆｯｹﾙが主成分で、ﾓﾘﾌﾞﾃﾞﾝやｸﾛﾑ
鉄などが添加されております。この様な耐熱合金のことを超合金と呼んでいま
す。

ﾓﾈﾙは、ｱﾒﾘｶのﾓﾈﾙ氏が開発した合金で、銅が30%程度にﾆｯｹﾙが60%以上の耐食
性に優れた蒸気雰囲気や海水など腐食環境での部品に用いられることが多いよ
うです。

今話題の原子力発電の燃料の被覆管やそれを支える格子などに使われているのが
ｼﾞﾑｶﾛｲでｼﾞﾙｺﾆｳﾑをﾍﾞｰｽに錫や鉄、ｸﾛﾑ、ﾆｯｹﾙなどが添加されており、中性子が吸
収され難く、耐熱・耐食性に優れた合金です。

合金の名称と成分・用途をご紹介しましょう。

名称　　　　　成分　　　　　　　　　　　用途
ｱﾏﾙｶﾞﾑ　　　Hg - Au ほか　　　　　　　　めっき
ｲﾝｺﾈﾙ　　　72Ni - 15Cr - Fe　　　　　　　耐熱合金
ｲﾝﾊﾞｰ　　　　Fe - 36Ni　　　　　　　時計部品・実験装置
ｳｨﾃﾞｨｱ　　WCをCoの結合材で焼結　超硬合金のｸﾙｯﾌﾟ社の商標
ｳｯﾄﾞﾒﾀﾙ　　　10Cd　　　　　　　　低融点合金（融点約70℃）
ｶﾞﾘﾝｽﾀﾝ　 68.5Ga - 21.5In - 10Sn　低融点合金（融点約-19℃）
ｷｭﾌﾟﾛﾆｯｹﾙ　　Cu - Ni　　　　　　　　　　貨幣
ｸﾆﾌｪ　　　60Cu - 20Ni - 20Fe　　　　　電球内のﾘｰﾄﾞ線
ｺﾊﾞｰﾙ　　　Fe - 29Ni - 17Co　　　　　　低膨張率合金
ｺﾝｽﾀﾝﾀﾝ　　　55Cu - 45Ni　　　　　　歪みｹﾞｰｼﾞ、熱伝対
ｻﾝﾌﾟﾗﾁﾅ　85Ni - 1Cr - 3Ag ほか　　眼鏡、歯科治療材料、装飾品
ｼﾞｭﾗﾙﾐﾝ　　　Al - Cu　　　　　　　　　　構造材
ｼﾙﾐﾝ　　　　Al - Si結晶　　　　　　　　　鋳造材料
ｽﾀｰﾘﾝｸﾞｼﾙﾊﾞｰ　Ag - Cu　　　　　　　食器、装飾器、貨幣
ｽﾃﾗｲﾄ(ﾀﾛﾅｲﾄ)　Mg - Al ほか　　　　　　　　筐体
ｽﾋﾟｰｹﾞﾙｱｲｾﾞﾝ　Fe - 15Mn　　　　　　　脱酸剤、脱硫剤
ｾﾝﾀﾞｽﾄ　　　Fe - 9.5Si - 5.5Al　　　高透磁率合金、磁気ﾍｯﾄﾞ
ﾄﾑﾊﾞｯｸ　　　Cu - 15Zn　　　　　　　　貨幣、装身具
ﾆｸﾛﾑ　　　80Ni - 20Cr ほか　　　　　　　電熱合金
ﾉﾙﾃﾞｨｯｸ･ｺﾞｰﾙﾄﾞ89Cu-5Al-5Zn-1Sn　　　貨幣用合金
ﾊﾟｰﾏﾛｲ　　　　Ni - Fe　　　　　　　　　磁気ﾍｯﾄﾞ
ﾊﾟｰﾒﾝﾃﾞｭｰﾙ　　Fe - Co　　　　　　　　高透磁率合金
ﾊｽﾃﾛｲ　　50Ni - Mo - Cr - Fe　　　　　　耐熱・耐食
ﾊﾋﾞｯﾄﾒﾀﾙ　　 Sn - Cuほか　　　　　　 軸受け合金
ﾋﾟｭｰﾀｰ　　　　Sn - Sb　　　　　　　　工芸用鋳造材料
ﾎﾜｲﾄｺﾞｰﾙﾄﾞ　　Au - Ni - Pd　　　　　　装飾品、貨幣
ﾐｯｼｭﾒﾀﾙ　　　Ce - La ほか　　　　　　　発火石
ﾓﾈﾙ　　　　63Ni - 28～34Cu　　　　　　耐熱・耐食

ﾓﾈﾙ製ｶﾞｽ調整器（ﾊﾞﾙﾌﾞ）、ﾊｽﾃﾛｲ製調整器（ﾊﾞﾙﾌﾞ）など
耐食性ガス機器のご用命は
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の川口市のお天気は？
　2011年6月1日　水曜日
　天気　はれ
　ﾎﾞﾝﾍﾞ庫の温度　朝18℃、昼20℃、夜20℃
です。

川口液化ケミカル㈱のﾌﾞﾛｸﾞをはじめてあと10日で2000回を迎えます。
はじめは100回も続くかどうか不安でしたが、気が付いたら
2000日続いたことになります。

ガンバリマス！

「流れをよくすると」

食堂ゆにわ　村田聡美店長ﾌﾞﾛｸﾞより

（気の）流れが悪くなると、

知能指数が下がってくる。

そうなると・・・

勝手に閉鎖的になったり、頭が回転しなくなり、どうでもいいことを考え出したり、

普段しないような失敗が続いてしまったり、解決策が見出せずにもがいていたり。

わからなくてもやる、とか、

完成していなくても、進めていく、とか

そういったことが大事だと師からもずっと言われてきたことですが、

まさに、流れを"止める"ことが、すべての悪循環を生むというのは、間違いない。

（気の）流れをよくするごはん

（気の）流れをよくする勉強

（気の）流れをよくする考え方

（気の）流れをよくする仕事

（気の）流れをよくする人間関係

（気の）流れをよくする日常

・・・

すべての流れというのを意識するだけで、全然違う。

もっともっと細分化して、流れをよくすると、もっと違う。

　by　との

合金

可燃性・毒性ｶﾞｽ検知警報ｼｽﾃﾑ

2011年5月27日 17:19

　高圧ガスボンベやガス配管継手部などから、可燃性ガスや毒性ガスが
漏れた場合、火災の発生・人体への悪影響など事故に繋がります。

各種ガスそれぞれに適したガス検知センサーを、漏洩するであろう可能
性のある場所や特に漏ってはいけない部位などに設置することが大切で
す。

高圧ｶﾞｽ検知警報ｼｽﾃﾑ（ｶﾞｽ濃度表示器・警報ﾌﾞｻﾞｰﾕﾆｯﾄ、外部警報出力信号）

漏れた情報を得た現場作業者は、大至急周辺の作業者に危険を知らせ避難
および二次災害の発生を防止すべく即行動することが求められます。また、
漏洩情報をガス供給源のボンベ元バルブや供給元弁などを自動閉止させた
り守衛所への通報、実務担当者への携帯への転送など行うこともあります。

可燃性ｶﾞｽｾﾝｻｰ設置例

漏洩ｶﾞｽが空気に対して、重い場合や軽い場合、空調などによる対流により
流れるであろう雰囲気ｶﾞｽの漂う場所にｾﾝｻｰを設置することが大切です。

固体ｾﾝｻｰ
　接触燃焼式 ・ﾆｭｰｾﾗﾐｯｸ式 ・半導体式 ・熱線型半導体式 ・熱伝導式
電気化学ｾﾝｻｰ
　定電位電解式・隔膜分離型定電位電解式・隔膜電極式・隔膜ｶﾞﾙﾊﾞﾆ電式
光学ｾﾝｻｰ
　赤外線式・検知ﾃｰﾌﾟ式
その他ｾﾝｻｰ
　熱粒子化式

などｾﾝｻｰの特性によっても取り付け位置は異なります。

高圧ｶﾞｽ検知警報設備、ｶﾞｽ警報器電気配線工事、ｶﾞｽ配管工事まで
川口液化ケミカル株式会社へご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年5月27日　金曜日　
　天気　くもり
　ﾎﾞﾝﾍﾞ庫の温度　朝20℃、昼23℃、夜21℃
です。

「うまくいかなくたって」
（大学受験塾ﾐｽﾀｰｽﾃｯﾌﾟｱｯﾌﾟ　専任講師村田明彦氏ﾌﾞﾛｸﾞより）

「勉強が進まなかったら（うまくいかなかったら）イライラするんです。

　どうすればいいでしょうか？」

そんな相談を受けることがあります。

うまくいかないことが多い。

それは角度を変えれば、イイコトだと言えます。

うまくいかない。

そんなときは、焦ったり、結果がほしいと思ってしまいます。

そう。

人は不安になったときに、わかりやすいもの、形のあるものを求めたく

なるからです。

不安になった受験生でいえば

・具体的な模試の結果

・誰かからの褒め言葉

と言ったところでしょうか。

確かにそういったものは、一時的に、元気にしてくれたり

癒してくれたりします。

しかし、本当の意味で自分を救ってくれるものではありません。

つまり、バッサリ言ってしまえば偽（いつわ）りの安心感しか

与えてくれないのです。

「誰かに大丈夫だって言ってほしい。」

「合格を保証してくれるような模試の結果がほしい。」

それらが、全て悪いと言っているのでなく、過度に依存しすぎることで

目の前の勉強がおろそかになってしまうと言えるのです。

偽りの安心感に自分を安住（あんじゅう）させていては

道を成就（じょうじゅ）させることはできません。

本当の意味で自分を救えるのは、キャパを越えていることに

挑戦し、挫折し、さらにそれを乗り越えた経験です。

自分のキャパを超えたことをするのは、しんどいものです。

例えば

自分の頭のレベルを超えた教材を理解しようとするのは

キャパの超えたことに挑戦しているのでしんどい。

しかし、格下の問題をたくさん解いてつけた自信よりも

自分のキャパを超えた問題に挑戦し、乗り越えた経験は

根源的な自己信頼につながります。

「難問だと思っていた問題が完璧にわかった！」

「できないと思っていたが、トコトン考えてみると案外簡単だった！」

そんな小さな経験が、あなたの成績や

もっというと人生を変えるキッカケになるのです。

うまくいかなくたって、足を止めずにドンドン進んでいこう！

　by との

可燃性・毒性ｶﾞｽ検知警報ｼｽﾃﾑ

混合ｶﾞｽﾐｷｻｰ

2011年5月26日 18:40

　2種類のｶﾞｽを混合して生産設備や実験装置へ流す場合、混合ｶﾞｽが
効率よく安定して流れるかどうかがポイントになります。

単純に2種類のｶﾞｽを配管で接続しても、圧力と流量と混合比率によっては
上手く混合せずハンチングしたりする症状が発生することも有り得ます。

そんなときには出来るだけ2種類の原料ｶﾞｽを物理的に混合させるよう
混ぜ合わせる機構が必要です。

NH3ｶﾞｽ + N2ｶﾞｽ　2種混合ｶﾞｽﾐｷｻｰ（SUS製腐食性ｶﾞｽ対応製作品）

基本的には、流量の多い原料ｶﾞｽ配管をﾒｲﾝ配管とし、少ない流量の別の
原料ｶﾞｽを同じ流れ方向になるよう同一配管に接続させます。また、流路
を複雑にして接ｶﾞｽ部壁面に接触させます。

原料ｶﾞｽ流量制御ﾕﾆｯﾄ＋混合ｶﾞｽﾐｷｻｰ　

※実際に混合ｶﾞｽを流し込む装置の仕様や環境によって、流量が安定しない
　ことがありますのでご注意下さい。

混合ｶﾞｽ制御ﾕﾆｯﾄや混合ｶﾞｽﾐｷｻｰ、混合ｶﾞｽ流量計、混合ｶﾞｽ配管工事まで
川口液化ケミカル株式会社へご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年5月27日　金曜日
　天気　はれ
　ﾎﾞﾝﾍﾞ庫の温度　昼23℃、夜22℃
です。

「どうすれば、もっと"愛"のある人になれますか？」

　　※　　※　　※

まず初めに言えることは

「愛」がある人は、

「あぁ...、私は愛があるなぁ」とか

「自分は、人のことをちゃんと愛せている」とは思いません。

そう思っている時点で、すでに自己満足的であり、愛から遠ざかっています。

人は自分自身で"愛"がある状態に気づくことはできません。

しかし、「愛」からズレた状態に気づくことならできます。

では、どんな時にそこからズレているのでしょうか？

例えば、受験生がものすごく勉強に集中していたとします。

そんな時、友達から声をかけられると「イラッ！」します。

それが原因で集中力が切れてしまった。

「アイツのせいで...」と考えて余計にイライラする。

そんな経験は誰でもあると思います。

「集中し過ぎ」は、人を愛から遠ざけるのです。

その逆で、完全にリラックスしてボーッとし、

何も考えていないのも「愛」からは遠ざかってます。

「集中しすぎ」も「緩（ゆる）みすぎ」も

「愛」から遠ざかってしまうのです。

そのどちらでもない「ちょうどよい」バランスの間（はざま）ある時、

人のココロに愛が芽生えるのです。

この「ちょうどよい」は、全ての物事のコツであり、極意であり、

要(かなめ）です。

子どもを愛する時も、そう。

「情」がありすぎてはダメです。

愛情をかけすぎて、子どもが自立する力が余計に失われている場合があります。

しかし、「情」が無さ過ぎるのも当然ダメですね。

子どもは「自分のことを見てもらっていない」と感じて、

愛情不足になり、元気が失われていきます。

その「ちょうど良い」バランスを、常に保ち続けることが大事なのです。

中国の古典「易経(えききょう)」にこのような言葉があります。

「遠からずして元にかえる。

　繁（しげ）く元にかえる。

　篤（あつ）く元にかえる。

　自然（至善）に止まる」

この言葉はいろんな角度から解釈でるでしょう。

しかし、今回の場合で言えば、

「自然（＝ちょうど良い）からズレたならば、

　大きくズレないうちに、元に戻ること。

　繁く（頻繁に）、元に戻ること。

　篤く（ＡＬＷＡＹＳ）、元に戻ること。

　（最終的には）、いつも至善（一番良い状態）に止まることが大事」

という意味です。

常に自分に対して問い続けて下さい。

「情をかけすぎてないか？（情がなさすぎないか？）」

「力が入りすぎてないか？（脱力しすぎてないか？）」

「緊張しすぎてないか？（リラックスしすぎてないか？）」

そして、

自分が「ちょうど良い」からズレている時は、

必ず何らかの現象で現れるはずです。

些細（ささい）な出来事も全てメッセージ。

（※いや、些細（ささい）な事こそメッセージです。）

日常の中で起こる出来事は全て

人間を「ちょうどよい」に戻す働きです。

そして、人生とは、

「ちょうどよい」を悟るための旅路なのかもしれません。

（時代の変化期を乗り切るための「生き方」を知る羽賀ﾋｶﾙ氏ﾌﾞﾛｸﾞより）

　by との
　

混合ｶﾞｽﾐｷｻｰ

流体の計測

2011年5月24日 22:50

　流量を計測する流量計には、測定原理によりいくつかの種類があります。
測定範囲などにより適切なものを選択します。

・ベンチュリ計
　　管内の圧力差から流量を求める代表的な流量計です。

・ノズル
　　流れによって生じる圧力差から流量を求めるものです。流れにおける
　エネルギー損失が少ない特徴があり、高温高速の流体測定に適しており
　多少の固形物が含まれる流体にも使用できます。

・オリフィス
　　流れをせき止めた板に穴を開けて、そこから流体を流出させたときの
　圧力差から流量を求めます。圧力損失が大きいのですが、絞りの機構が
　簡単で製作が容易であり、加工誤差も小さく、比較的高い精度で測定す
　ることができます。

・面積流量計
　　絞りによって生じた差圧が一定になるように絞りの面積を変化させて
　その面積から流量を求めます。垂直に支持されたテーパー管の下部から
　入った流体がフロートを押し上げ、フロートと管内壁の隙間を通って上
　部から出ていきます。一定の流量のときに、フローとは一定の高さで静
　止します。このときのつり合っている力は、下向きにフローとの重量、上
　向きに浮力とフロート上下の圧力差による力です。特徴は構造が簡単なた
　め操作が楽で、差圧流量計に比べて圧力損失も少なく、少ない流量での
　測定が可能です。

・羽根車式流量計
　　羽根車の中に流体を流して羽根車を回転させることにより流量を求め
　るものです。流量が少ないときには羽根車は回転しませんが、一定の流
　量になると羽根車は流速に対して比例して回転するため、回転軸に歯車
　を取付けて、指針で回転数を指示します。

高圧ガス流量計のことなら、面積式流量計、サーマル式流量計など
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市の天気は？
　2011年5月24日　火曜日
　天気　はれ
　ﾎﾞﾝﾍﾞ庫の温度　朝16℃、昼16℃、夜18℃
です。

「中途半端だと、疲れる、暗くなる」

　守るべきモノがある人は

　やがて強くなっていく

　なぜなら

　責任を背負うことで

　徹底的にやり尽くせるから

　絶対に譲れない、引けない、妥協できない

　その気概だけ

　エネルギーも知恵も湧いてくる

（小田真嘉氏　成長のﾋﾝﾄﾌﾞﾞﾛｸﾞより）

　by との
.

流体の計測

装置組み込み配管

2011年5月23日 23:05

　筐体の大きさが限られたスペースに特殊ガスなどのガス導入配管を
組み付けなければならないとき、三次元で省スペースの配管をイメー
ジできなければなりません。

SUS316L EP管　ﾏｲｸﾛﾌｨｯﾃﾝｸﾞ溶接継手施工

ガス機器を集積のベースユニットのまとめてしまう方法もありますが
汎用品で無いガス機器部品などは、高額で長い納期になりかねません。

圧空弁VCRﾊﾞﾙﾌﾞﾏﾆﾎｰﾙﾄﾞ

省スペースのガス配管組み込み溶接作業や作業後のHeﾘｰｸﾃｽﾄ、探傷検査
などご相談のことなら川口液化ケミカル株式会社までご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年5月23日　月曜日
　天気　曇りのち雨
　ﾎﾞﾝﾍﾞ庫の温度　朝16℃、昼18℃、夜17℃
です。

「一生かけて咲く花」

桃栗三年　柿八年　だるまは九年　おれは一生

武者小路実篤

素晴らしい言葉ですね。

辛いだの苦しいだの

一生という期間から見ればあっという間のこと。

一生かけて大輪の花を咲き誇らせたいものですね。
（大学受験塾ﾐｽﾀｰｽﾃｯﾌﾟｱｯﾌﾟ　専任講師柏村真至氏ﾌﾞﾛｸﾞより）

　by との

装置組み込み配管

ｶﾞｽ機器の壁への施工

2011年5月22日 16:28

　実験室内などにガスの使用できる配管を引き回し、末端にバルブや
調整器を固定して、装置等に接続して使います。

壁に施工したｶﾞｽ配管末端ﾗｲﾝ調整器 x 6台

工事を依頼すると、配管職人さんが出際良く施工してくれますが、実際
には壁面の材質や固定するガス機器等にその方法はよりさまざまです。

トグラー、トリカ、グラバー、ボードアンカー、ニューボードアンカー
アリゲーター　etc

一般的に大学・研究施設の壁材質は石膏ボードが多いです。
その場合、ボードアンカーと呼ばれる固定具で壁に加工をします。

中空（壁の中が空間になっている）石膏ﾎﾞｰﾄﾞ壁面用ﾎﾞｰﾄﾞｱﾝｶｰ

この部品を、壁に穴を開けて専用工具で打ち込むと内壁面から抑え込む
脚が広がりしっかり固定され、バルブや調整器を固定するに十分なビス
穴を簡単に用意できます。

専用工具で広がったﾎﾞｰﾄﾞｱﾝｶｰ

ﾎﾞｰﾄﾞｱﾝｶｰを壁面に施工している様子

ﾎﾞｰﾄﾞｱﾝｶｰに調整器専用ｻﾎﾟｰﾄに固定した調整器（ﾚｷﾞｭﾚｰﾀｰ）を固定する様子

※本来はアンカーを使用せず、石膏ボードの下地に木ネジで固定する事又は
　躯体にアンカーを打ち込み固定する事がベストです。

高圧ガス配管工事、既設ガス配管延長工事、特殊ガス配管工事まで
川口液化るケミカル株式会社へご相談ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日のさいたま市のお天気は？
　2011年5月22日　日曜日
　天気　晴れのち雨
　気温　14℃（PM7:00)
です。

「それは、真剣でない証拠」

（小田真嘉氏成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　人生の敵は

　失敗したときに自分にする言い訳と

　とりあえずの先延ばし

　言い訳を続けている限り、自分が濁っていく

　先延ばしを続けている限り、自分が落ちていく

　それをやるのに一番いいタイミングは、常に今！

　それをやめるのに一番いいタイミングも、常に今！

　過去に負けるから、言い訳と先延ばしが出てくる

　目の前の人（コト）に

　真剣に一心に向き合えば

　言い訳と先延ばしは一切消滅する

　by との

ｶﾞｽ機器の壁への施工

ﾌﾞﾚｰﾄﾞﾎｰｽ水配管

2011年5月21日 19:41

　実験装置や周辺機器のﾕｰﾃｨﾘﾃｨに、冷却のために水を必要とすることが
あります。ﾃｰﾊﾟｰﾈｼﾞ継手の金属配管で装置周辺まで導かれていても、装置
直近ではﾌﾞﾚｰﾄﾞﾎｰｽなどの樹脂製ﾁｭｰﾌﾞで接続されていることが多くありま
す。

装置ﾕｰﾃｨﾘﾃｨｰの水ﾏﾆﾎｰﾙﾄﾞ

樹脂ﾁｭｰﾌﾞと金属配管との接続部には、竹の子と呼ばれるﾎｰｽ接続継手が
多く利用されています。いわゆる水道の蛇口にｺﾞﾑﾎｰｽをﾈｼﾞ込んで止め
るものです。

水道の蛇口にｺﾞﾑﾎｰｽを接続していて、何かの拍子にﾎｰｽが蛇口から抜けて
辺り一面水浸しなどというご経験をされた方も多いのではないでしょうか？

残念ながらｺﾞﾑﾎｰｽとﾎｰｽ継手（竹の子継手）との接続方法は、ﾎｰｽ内の圧力
や振動でなどで緩むこともあり、接続が確実でないと漏れることが稀にあり
シッカリと接続されていない場合には接続部が抜けてしまう心配があります。

朝会社に出社すると、数億円の実験装置が水浸し若しくは冷却水が流れ続け
なかったためコゲコゲに焼けてしまった、などということも・・・。

そんなときには、水専用の接続継手がお薦めです。

ﾌﾞﾚｰﾄﾞﾎｰｽ x 金属製ｲﾝｻｰﾄｽﾘｰﾌﾞ式接続継手

「漏れない」「抜けない」「外れない」ホース用継手です。
インサートスリーブをホースに刺し込み、バックリングで押さえて隙間無く
シールするため、漏れやホース抜けが完全に無くなり、安全な配管が可能で
す。

加熱装置の高温ﾌﾗﾝｼﾞ部の水冷ｼﾞｬｹｯﾄ部の水ﾌﾞﾚｰﾄﾞﾎｰｽ接続例

インサートスリーブのくびれによる独特のダム構造と樹脂製のバックリング
がホースのすべりを押さえ、しっかり成形します。ホース糸ごと一点集中で
ロックされ、締め込みすぎによるホースの破損もありません。

樹脂製のバックリングが、急に圧力がかかってホースが膨らんでも柔軟性があ
るためホースを傷めず、一点集中によるロックで糸抜けがありません。
ホースも樹脂製、バックリングも樹脂製なので密着度が高く優れたシール性を
揮します。

水配管のご用命や水配管用流量計、水配管工事、水用ﾌｨﾙﾀｰ、水用逆止弁など
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県さいたま市のお天気は？
　2011年5月21日　土曜日
　天気　はれ
　気温　22℃（PM8:30)
です。

「ちょうど良いテーマ」

人に情けをかけすぎると、失敗する。

情がなさすぎても、うまくいかず。

やりすぎると、痛い目に遭う。

やらなすぎても、思う通りにいかない。

力が入りすぎるとダメで、

力が抜けすぎていても良くない。

いかなる人も、運を開くには、

「ちょうどよい」＝「中庸」

を知ることです。

何度痛い目にあっても、立ち上がる。

何度こけても、良い未来を信じ、

再び挑戦する。

そうやって人は、

「中庸（ちょうどよい）」を知るのです。

（北極流今日の開運ﾒｯｾｰｼﾞﾌﾞﾛｸﾞより）

　 by との

ﾌﾞﾚｰﾄﾞﾎｰｽ水配管

溶接用ｼｰﾙﾄﾞｶﾞｽ

2011年5月10日 20:58

　TIG,MIG,MAG溶接には対象金属を酸化させないためのシールドガス
が利用されています。

アルゴンガスや炭酸ガスは代表格ですが、複数種のガスが最適な条件
で混ざり合っている混合ガスにはさまざまなタイプがあります。

例えば・・・

炭素鋼用混合ｶﾞｽ
商品名　ｻﾝｱｰｸ・MOｻﾝｱｰｸ・ｽｰﾊﾟｰｻﾝｱｰｸ・ﾀﾝﾃﾞﾑｻﾝｱｰｸ

ｽﾃﾝﾚｽ鋼用混合ｶﾞｽ
商品名　MOｻﾝｱｰｸ・SCｻﾝｱｰｸ・ﾌﾗｯｼｭｻﾝｱｰｸ・PHｻﾝｱｰｸ・AAｻﾝｱｰｸ・Hi-Speed PHｻﾝｱｰｸ

ｱｰｸﾌﾞﾚｰｼﾞﾝｸﾞ用混合ｶﾞｽ
商品名　MOｻﾝｱｰｸ C-Series・MBｻﾝｱｰｸ

ｱﾙﾐ非鉄金属用混合ｶﾞｽ
商品名　AHｻﾝｱｰｸ

大陽日酸製溶接用混合ｶﾞｽｼﾘｰｽﾞ

溶接用ｶﾞｽのご用命は
川口液化ケミカル株式会社までどうぞご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉川口のお天気は？
　2011年5月10日　火曜日
　天気　くもりのち雨
　ボンベ庫の温度　朝21℃、昼25℃、よる24℃
です。

美輪明宏さん

「今回の大津波にあった被災地の映像を見た時、私がみたあのときの光景を思い出しました。

　当時の気持ちは、『茫然自失』と言うんでしょうか。

『これで日本はおしまいだ』と...

　もう100年は草も生えないともいわれてましたから。

　でも、戦後日本は立ち直った。

　長崎だけじゃなく、広島、沖縄、日本中が。

　あの日本人の底力、復興の生命力をいうものを、

　私はまざまざと思い知らされました。

　（中文省略）

　日本国民の一人ひとりの底力は凄いですよ。

　今回被災された多くの方々もこの困難から必ず立ち直ってくださることを信じています。

　これまでの実績から見ても、私はきっとそうなると確信しております」
　　　　　　　　　　　　　　　　　　　　　　　　　（『女性自身』4月号より引用）

　by との

溶接用ｼｰﾙﾄﾞｶﾞｽ

ｶﾞｽ調整器の出入口継手

2011年5月 8日 18:53

高圧ガスボンベとガス集合設備やガス調整器を接続する取付継手の規格には
複数種あります。また、ガス調整器出口継手にも複数種類あります。ボンベ
の継手規格はある程度日本国内では統一されたものを使用していますが、ガ
ス調整器出口側の継手は、各メーカーごとに異なる規格を使用しており都度
確認することが必要です。

高圧ガス容器 x 調整器 or 供給設備側接続継手類
上段より
１、独逸式JIS B8246A形　W22山14右　（O2,N2,Ar,CO2 容器用）
２、独逸式JIS B8246A形　W22山14左　（H2 容器用）
３、米国式CGA350　（He 容器用）
４、JIS B8245B形　W22.5山14左雄　（LPG 容器用）
５、仏蘭西式JIS B8246B形　W23山14雄　（関西用 O2,N2 容器用）
６、JIS B8244形　溶解ｱｾﾁﾚﾝ容器弁用鉄枠（呼称:ｶﾞｯﾄ）　（C2H2 容器用）

ｶﾞｽ調整器出入口継手類
上段より
７、JIS B6805形　JIS3号ﾎｰｽ継手（呼称:竹の子）　M16x1.5(左）
８、JIS B6805形　JIS2号ﾎｰｽ継手（呼称:竹の子）　M16x1.5(右）
９、G1/4"-19 (PF1/4"-19)
10、W40山12右(IN) , W45山12右(OUT)
11、W29山16右
12、W29山16右
13、JIS B6805形　JIS1号ﾎｰｽ継手（呼称:竹の子）JISW12.5山20右
※上記継手は日酸TANAKA製品を参考にしております。

高圧ガス接続継手のご相談、ご用命のことなら
川口液化ケミカル株式会社までご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klhem.co,.jp

ありがとうございます

今日のさいたま市のお天気は？
　2011年5月8日　日曜日
　天気　はれ
　気温　23℃（PM7:30）
です。

今日は終日晴れ渡り

運動場でも子どもたちのサッカーや野球をする元気な声が
聞こえてきましたね。

一時は自粛ムードですべて中止になり、子どもたちのエネルギーが
ろくでもないテレビゲームやPCネットゲームに向いていましたので
自然に戻ったように感じます。

　by との

ｶﾞｽ調整器の出入口継手

ボンベ口金用変換継手

2011年5月 7日 23:58

高圧ガスボンベの口金（継手）には複数種類あります。

φ22,14山 右ｵｽﾈｼﾞ / 左ｵｽﾈｼﾞ、右ﾒｽﾈｼﾞ / 左ﾒｽﾈｼﾞ
※ﾒｽﾈｼﾞの場合袋ﾅｯﾄ or 一体型

φ26,14山　右ｵｽﾈｼﾞ / 左ｵｽﾈｼﾞ、右ﾒｽﾈｼﾞ / 左ﾒｽﾈｼﾞ
※ﾒｽﾈｼﾞの場合袋ﾅｯﾄ or 一体型

海外製CGA規格
CGA280,320,350,580 等々

材質
SUS製、真鍮製（ﾌﾞﾗｽ製）

SUS製 φ26,14山ﾒｽとφ22,14山ﾒｽ

左側 φ26,14山右ﾒｽﾈｼﾞ x φ22,14山右ｵｽﾈｼﾞ
右側 φ22,14山左ﾒｽﾈｼﾞ x φ22,14山右ｵｽﾈｼﾞ

他にも JISﾌﾗﾝｼﾞ、R,RC(旧PT)、G(旧PF)、NPT,UNF,VCR(UJR)
真空継手 NW-KF,ICF,JISなど
異種変換継手の設計、製作（溶接加工品）まで
川口液化ケミカル株式会社へご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info @klchem.co.jp

ありがとうございます

今日のさいたま市のお天気は？
　2011年5月7日　土曜日
　天気　曇りのち雨
　気温　16℃(PM23:50)
です。

深夜になり、珍しく濃い霧が立ち込めております。
自転車で走っているライトが真っ白く結露してしまいました。

夜の走行にご注意下さい。

by との

ボンベ口金用変換継手

現場溶接配管工事

2011年5月 6日 20:56

　高圧ガス配管は、よほどの大口径で図面化出来るもの、若しくは
面間の短い配管でもない限り、工場で加工したもので間に合わせる
ことは難しいものです。

ボンベなど供給源から配管ラックなどを通じ延長配管をユースポイ
ントまで順番に採寸し加工して伸ばしていく方法が定石です。

細径 SUS製配管の現場溶接作業

念入りに下見をしていたとしても、配管の通過するルートが急遽変更
になったり、予想外の干渉があったりすることが多々あります。

そして、例え現場で採寸していたとしてもﾌﾗﾝｼﾞ面が寸分の狂いなく
正確に合わせることは相当な熟練工のなせる業ですし、ﾌﾗﾝｼﾞﾎﾞﾙﾄ穴
が微妙にズレていたりするものです。内作工場で製作した配管を現場
で簡単に組み合わせる配管工事は理想ではありますが、3D CAD まで
展開図面を描ける現代であっても、実現できておりません。

現場配管を組み上げた後のﾘｰｸ検査風景

現場でのレイアウト検討から採寸、そして詳細お見積もりの後の現場
ガス溶接配管工事施工、完成後の漏れ検査まで
川口液化ケミカル株式会社へご相談下さい。

TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉県川口市のお天気は？
　2011年5月6日　金曜日
　天気　くもり
　ボンベ庫の温度　朝15℃、昼20℃、夜18℃
です。

　良い流れに乗るため５条件

　１．自分で自分を盛り上げて明るくいる

　２．周りが盛り上がるように乗りがよい

　３．ハイスタンダード（高い基準）を保つ

　４．「これぐらいまぁいいか」と妥協しない

　５．不要なモノを捨てて、すぐに使えるような状態・空間をつくる

（小田真嘉氏　成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by との

現場溶接配管工事

高圧ガス貯槽の熱進入

2011年4月30日 18:20

　液体窒素、液体酸素、液体アルゴン、液化炭酸など大型のタンク（貯槽）は
外気と数十℃から数百℃の温度差がありますので断熱構造になっています。

熱の進入（移動）は、一般的に「伝導」「対流」「輻射」によるものとされて
おり、高圧ガス貯蔵の外側の容器（外槽）と内側の容器（内槽）の間は、真空
状態にしてありますので、対流による熱移動と輻射による熱の移動は防ぐこと
ができます。残る熱伝導を最小限になるよう工夫されております。

真空度の維持は、内部の脱ガス、放出ガスを吸着する対策、漏れの原因を最小限
に留める対策が施され、高圧ガス保安法に定められた定期自主検査の際にも断熱
性性能試験（昇圧度測定・真空度測定）などが行われ断熱性能が劣っていないか
を確認することになっております。貯槽内にガスが充填されている状態での圧力
上昇は、使用状態（液取り・ガス取り・常用流量）と入熱量（外気温・設置場所
の環境温度・貯槽の大きさ）などにより異なります。例えば液化炭酸ガス貯槽の
10 ton タンクの場合には液体状態で約 20kg/hr 、ガス状態の場合約 1kg/hr を貯
槽から消費していればタンク内の圧力は上昇することはありません。液取り・ガ
ス取りなどまったく使用しない状態のときには、貯槽の表面温度や貯槽自体の大
きさや、内部の残っている液量によって異なります。同一条件の貯槽で同じ残液
量であれば、貯槽内圧力が上昇する圧力変化は、経過日数とほぼ正比例します。
10 ton 貯槽であれば、おおよその昇圧量は 1日にあたり 0.02MPa と言われてお
ります。

ゴールデンウィークやお盆休み、お正月などには、できるだけ残量を多く、可能で
あれば休み中に貯槽内圧力をブローするなど行えば異常の昇圧することを防ぐこと
ができます。

液化酸素、液化窒素、液化アルゴン、液化炭酸ガスのことなら
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX　048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日のさいたま市のお天気は？
　2011年4月30日　土曜日
　天気　はれ
　気温　20℃（PM6:30)
です。

　考えても結論が出ないことを考えるほど

　悩んだり迷うほどエネルギーが減っていく

　また同時並行で複数をやろうとして多くを失う

　今日できることを、確実にやる

　やらなくていいことは、気にしない

　次に何をすべきかよりも

　今やっていることを

　どれくらい明確な気持ちで向かうかが大切

　多少の優先順位など微々たるものに過ぎない

　とのさんの光に触れる全ての人たちが
　幸せと豊かさに包まれ

　その光の波が世界の果てまで広がることを
　心から祈っています。

　＜成長のヒント＞

　考えても結論が出ないことを考えるほど

　悩んだり迷うほどエネルギーが減っていく

　また同時並行で複数をやろうとして多くを失う

　今日できることを、確実にやる

　やらなくていいことは、気にしない

　次に何をすべきかよりも

　今やっていることを

　どれくらい明確な気持ちで向かうかが大切

　多少の優先順位など微々たるものに過ぎない

　とのさんの光に触れる全ての人たちが
　幸せと豊かさに包まれ

　その光の波が世界の果てまで広がることを
　心から祈っています。

（小田真嘉氏　成長のﾋﾝﾄﾌﾞﾛｸﾞより）

　by との

高圧ガス貯槽の熱進入

ブルドン管式圧力計

2011年4月28日 17:56

　ガスボンベや配管、装置内のガス雰囲気圧力を測る圧力計はブルドン管式
圧力計が多く利用されております。

ﾌﾞﾙﾄﾞﾝ管式圧力計　内部構造

圧力計の測定範囲がその設備の常用圧力を適切に測定できるものが必要です。
高圧ガス保安法でも最大目盛り（ﾌﾙｽｹｰﾙ）の60～70%の範囲で使用するよう
規定されております。

大型の貯槽（CE）などには、常用圧力の範囲を越えて上昇したり、下降し過ぎ
たときに、警報を発する警報式圧力計や圧力スイッチが付属したものが最適で
す。いわゆる接点付き圧力計は設備の圧力が上昇すると上限の設定で警報ブザ
ーが鳴ったり、圧力が低下すると接点信号などを受けて設備が停止するものも
あります。

圧力計の使用にあたっては、圧力計の元弁の開閉を急激に行うと圧力計のゼロ点
がズレてきますので、徐々に開閉することが大切です。

ブルドン管式圧力計のほか、圧力スイッチ、圧力トランスミッターなど
川口液化ケミカル株式会社までご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp

ありがとうございます

今日の埼玉川口のお天気は？
　2011年4月28日　木曜日
　天気　はれ
　ボンベ庫の温度　
です。

（北極流今日の開運ﾒｯｾｰｼﾞﾌﾞﾛｸﾞより）

不幸の理由を探しても、キリがない。

どうして、自分はできないんだろう...

どうして、こんな目に合うんだろう...

その答え無き問いを投げかけるほど、

頭の中は悩みに占拠される。

どうしたら、できるだろう？

どうしたら、よくなるだろう？

と考えて、

あとは、実行あるのみ。

踏み出せば、悩みは晴れる。

　by との

ブルドン管式圧力計

高圧ガス容器の解説 Part2

2011年4月21日 19:08

　昨日に引き続き、高圧容器工業会による高圧ガス容器の
取扱説明書から、仕様についての解説を見てみましょう。

　高圧ガス容器本体とバルブは、シールテープを巻いたネジ接続
により一般的なガスを充填できるボンベの状態になっています。
締付するときの力についても規定があります。

バルブ取付部のテーパーネジ仕様は次の通りです。

JIS B 0203 管用 Rc3/8",19山 , 締付ﾄﾙｸ 6.0～8.0kgf･m(N･m)ﾏﾝｶﾞﾝ鋼
※同じ規格でも材質がｱﾙﾐとSUSの場合ﾏﾝｶﾞﾝ鋼よりも軽いﾄﾙｸ値です。
　AL:3.0～5.0kgf･m(N･m) , SUS:3.0～5.0kgf･m(N･m)

JIS B 8246 高圧ｶﾞｽ用 V1W20,14山 , 締付ﾄﾙｸ 15～20kgf･m(N･m)ﾏﾝｶﾞﾝ鋼
JIS B 8246 高圧ｶﾞｽ用 V2W28,14山 , 締付ﾄﾙｸ 25～40kgf･m(N･m)ﾏﾝｶﾞﾝ鋼
ANSI B 1.20.1 ｱﾒﾘｶ管用 NPSM 3/4",14山 , 締付ﾄﾙｸ 6.5～13kgf･m(N･m)

　容器本体を製造する際に施される熱処理方法と、容器材質にとって
の使用下限温度も規定されています。

容器の材料　　容器に施している熱処理方法　　　　材料の使用下限温度
炭素鋼製　　　焼きなまし680℃　　　　　　　　　　　-10℃
ﾏﾝｶﾞﾝ鋼　　　 焼きなまし800℃　　　　　　　　　　　-20℃
ﾏﾝｶﾞﾝ鋼・ｸﾛﾑﾓﾘﾌﾞﾃﾞﾝ鋼・その他の低合金鋼
　　　　　　　焼入800℃の後、焼もどし520～710℃　 -30℃
ｵｰｽﾃﾅｲﾄ系ｽﾃﾝﾚｽ鋼 SUS304,316他
　　　　　　　固溶化処理1000℃　　　　　　　　　　 -196℃
　　　　　　　固溶化処理後軽度の加工　　　　　　　 -196℃
ｱﾙﾐﾆｳﾑ合金　　焼入500℃の後、時効硬化170℃　　　　-196℃　
6061
※上記以外にも材料はあります。

　最後に、高強度鋼及びｱﾙﾐﾆｳﾑ合金製容器へ充填が出
