NW-KF用Oリング

2011年9月23日 21:08

 真空フランジの代表的なNW-KFフランジは、Oリングシールにより平滑な両端のフランジ面に
押しつぶされて真空が保たれます。

大気圧から負圧である真空の場合は、そのシールされるOリングが真空側に吸い込まれ
ないために、センターリングまたはインナーリングと呼ばれる金属製または樹脂製のリングによ
り保持されます。これが真空容器側で場合によっては大気圧から陽圧側(正圧側)
になる場合には、Oリングが大気側に膨らんで外れてしまうためアウターリングを付けない
と保持できません。

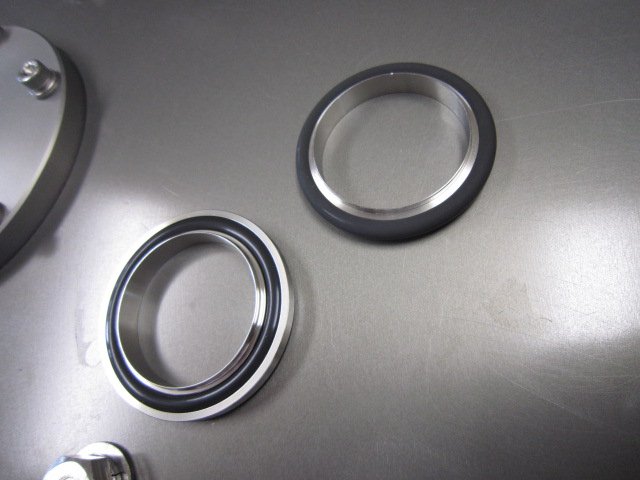

NW-KFフランジのOリングシール部品
左下:センターリング+アウターリング付きOリング
右上:センターリング付きOリング

ただし、陽圧側の圧力保持範囲にも限界がありますので
内部に滞留するガス種とその物性によりOリング自体の材質にも注意したいところです。

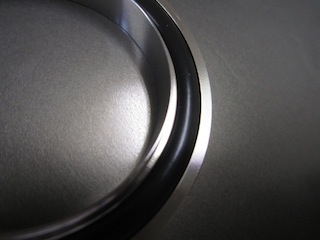

インナーリング+アウターリング付きOリング (NWフランジ)
SUS304製+バイトン製Oリング

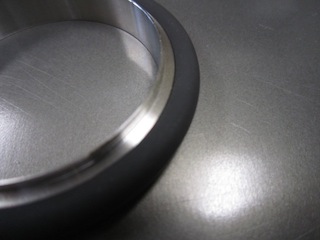

インナーリング付きOリング (NWフランジ)
SUS316L製+バイトン製Oリング


真空部品、真空フランジ加工品、高温用Oリング(320℃)、極低温用継手など
川口液化ケミカル株式会社までご相談下さい。
TEL 048-282-3665
FAX 048-281-3987
