CEタンクの液面計

2011年4月16日 20:23

 液化窒素や液化酸素、液化アルゴン、液化炭酸などの液の残量を測る
液面計を見たことがある方は多いと思います。

さて、どんな機構で残量を計測しているかご存知ですか?

コールドエバポレーターの残量液面計

一般に使用されている液面計は差圧式といわれる形式になっています。

残量計測だけではなく、ローリー車からの貯槽(タンク)に移充填する際に
内容積90%以上に液化ガスを入れてしまう、過充填にならないよう安全を期
すための重要な計器になります。

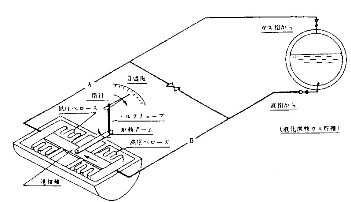

差圧検出部は、貯槽のガスの部分(ガス相)と液体の部分(液相)それぞれ
配管で接続されて測定部に導かれています。測定部には左右にジャバラ状の
ベローズ構造になっており、左側が低圧ベローズ、右側が高圧ベローズになっ
ています。両側のベローズ底面が固定されており、端面が連結軸で繋がって
います。両側のベローズ内部にはエチレングリコールなどのシール液が封入
されており、液相と氣相の圧力に差が出る差圧が掛かることによってベロー
ズが左進し、同時に連結軸も左方向に動き駆動アームに伝わり、更にトルク
チューブによってこの回転運動が外部に伝達され、微小な圧力差を目盛板に
拡大して指示されます。

 目盛は差圧から浸漬深さに換算した値と内容積値の両方併記しています。
貯槽内が万が一空の場合には 0% を指示します。指針の誤差を調整する場合
指針直下にある微調整ネジを回して調整できます。液面計のゼロ点合わせの
検査には上部と下部の元弁を閉止し、バイパス弁を開くか、本体を取り外し
て検査します。
