窒素ガス発生装置 N2 PSA

窒素ガス発生装置とは?

吸着剤を使用してPSA方式によって加圧・減圧を繰り返して、空気中から
高濃度の窒素ガスを製造する装置です。主な構成機器は、小型コンプレッサー
吸着槽、バッファタンク、電磁弁類、圧力調整器、流量調整弁、流量計、配管及
び制御機器からなります。

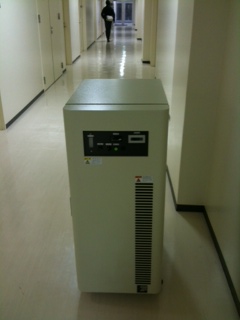

99.0% 20LNL/min N2 PAS(窒素ガス発生装置)

特長は?

・動作はすべて全自動で、運転表示器で運転状態を常に確認できます。
・省スペース設計でスペースをとらないコンパクトな装置です。
・酸素濃度計で、常に製品ガスの純度を知ることができます。
・高濃度で低露点(-60℃) の窒素ガスが製造されます。
・高圧ガス保安法、第二種圧力容器の適用範囲外の製品です。
・居室でご利用いただいても支障ない静かな動作音しかしません。
・スイッチON すれば数分後には高純度ガスが得られます。
・コンプレッサーは高寿命低騒音タイプを採用しており除湿した水分は、装置内部で
 処理されますので、水抜きや、ドレイン配管は不要です。
・コンプレッサー異常を検出する安全回路を内蔵していますので、異常時には
 自動的に装置が運転を停止いたします。

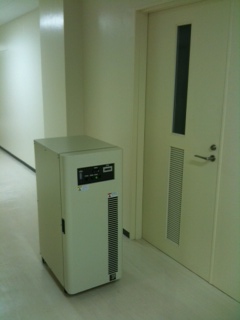

W 450 x D 655 x H 1000 (mm)  120kg : 20 NL/min タイプ

装置仕様 (99.0%UP 20.0NL/minの場合)
・窒素ガス圧力 0.3MPa
・窒素ガス露点 -60℃以下
・流量レンジ  25.0NL/min (大気圧換算値)
・酸素濃度計  表示範囲 1.999%
        計測範囲 0.1~1% (O2)
        精度   1%基準ガスに対して±0.10%以内
・電源電圧   AC95~100V 50/60Hz (電源ケーブル、約1.5mプラグ付き)
・消費電力   0.8 kW
・運転方式   リモート / ローカル運転切替式
・電気信号入出力 入力 リモート信号 メーク(クローズ)中運転 接点容量DC30V 20mA以上
         出力 アラーム   メーク(クローズ)無電圧、A接点出力 接点容量AC125V 1A以下
         コンプレサー過電流、コンプレッサー風量低下、電磁弁故障による圧力低下(純度低下)
・メッセージ表示 運転待機中、圧力低下、サーマル異常、メンテナンス時期、運転中、圧抜き工程中
・ガス出口  Rc 1/4″
・環境周囲温度 5~35℃
・環境周囲湿度 10~80 %RH

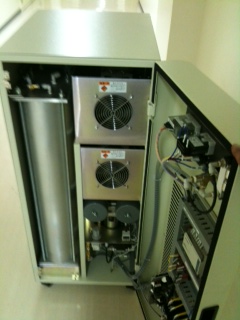

N2 PAS(20L/min) 吸着槽、バッファタンク

窒素ガス発生装置(N2 PSA)のことなら
川口液化ケミカル株式会社までご連絡下さい。
TEL 048-282-3665
