イオンポンプ+ゲッターポンプ All in One タイプ

2010年10月19日 17:31

イオンポンプとゲッターポンプがドッキングました。

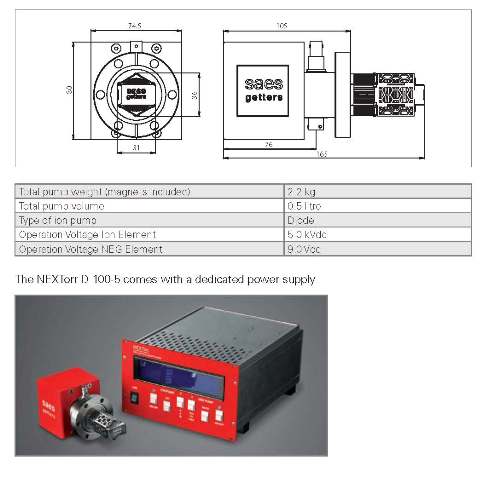

新型 イオン+ゲッター ポンプ

そもそも、それぞれのポンプはどんなポンプかというと?

イオンポンプ
 磁場中の冷陰極放電を起こすことにより、電離された気体分子が
陰極に埋め込まれると、また陰極との衝突の際に陰極材料(Ti)を
スパッタして、活性なゲッター膜を連続的に作ることを利用して排気する
超高真空ポンプです。ただし、ポンプ本体が大きく重いことがネッ
クになります。

ゲッターポンプ
 広いゲッター表面積を持ったカートリッジのゲッター材をヒーター加熱により活性
化させゲッター表面に入射する気体分子を化学吸着させ、ゲッター材内部に
拡散して排気を行う非蒸発型ゲッターポンプです。ゲッター材にはZr-Al合金
Zr-V-Fe合金を使用しH2やCOの活性なガスを高い排気速度で排気しま
す。

以上のポンプをドッキングさせることで、イオンポンプの早い排気75L/sec
と、ゲッターポンプの超高真空へ到達能力1x10-10torrが融合する
ことにより、理想的な超高真空ポンプが出来上がりました。

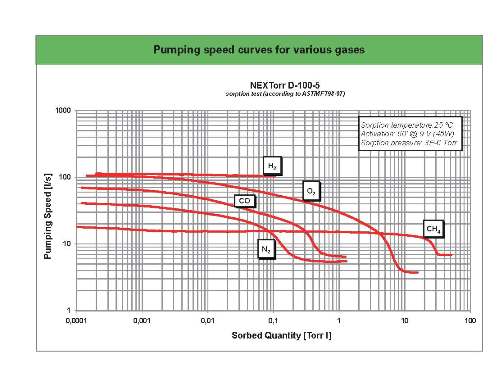

各種ガスの排気量

イオン+ゲッターポンプ グラフ.jpg

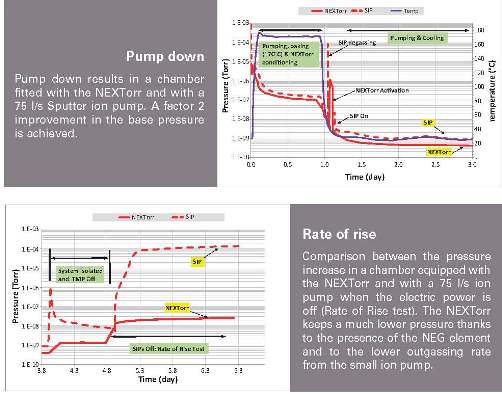

Pump down + Rate of rise data

最先端の電子顕微鏡容器内を超高真空の環境にする超真空ポンプとして
利用されております。


超高真空機器、イオンポンプ、ゲッターポンプ、イオン+ゲッター複合ポンプのご用命は
川口液化ケミカル株式会社までご相談下さい。
