第80夜 MFCの消費電流量VS電源容量 MFC/MFM
マスフローコントローラーのことをご存知でしょうか？
カタログ請求してちょっとわかったふうで注文できるような商品
ではありませんよ！
とはいえ、いまさら一から教えてなんて、メーカーにも、代理店
にも聞けない。 そんなときお役に立てるのがこちらのコーナー
「ＭＦＣ（ﾏｽﾌﾙｰｺﾝﾄﾛｰﾗｰ）千夜一夜物語」です。
第八十回目にもなる連載コーナーですので、履歴をたどり一話
からお読みいただければ、ＭＦＣの何たるか？を触りだけでもご
理解いただけるのではないかと思います。
それでは、今週も講師のＤｅｃｏさんにご登場いただきましょう！
宜しくお願い致します。

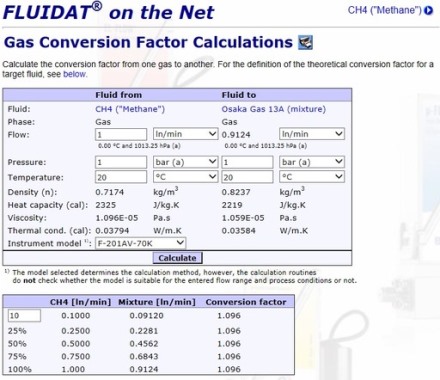

第80夜 MFCの消費電流量VS電源容量
皆さん、こんばんは。MFC千夜一夜物語 第80夜です。
いよいよ冬季オリンピックの開幕ですが、不思議なものでアメリカ
のワシントンD.C.など東海岸北部は豪雪により、交通機関はおろか
連邦政府の機能が損なわれてしまうダメージを受けているのに、同
じ北米大陸でも太平洋側のバンクーバオリンピック会場では、一部
雪が足りないという現象も起きているらしいですね。必要なところに
必要な雪がない・・・困ってしまいますね。
さて、MFCの電源のお話をしてきましたが、まずはお手持ちのＭＦＣ
の所用電源をよく確認して準備しましょうね！というお話をしました。
手持ちのＭＦＣが±15VDCということなので、これを準備すればいいや！
となるのですが、もう一つ確認しなくてはいけないことがあります。
それは電源の容量、供給できる最大電流値なのです。
ＭＦＣの電源仕様をもう一度見てみましょう。
電源仕様 （例）
電源電圧：±15VDC（±5%以内）
消費電流＋側 Ｍａｘ ５0mA −側Ｍａｘ 150mA
では質問です。
Ｑ． お手元に±15VDC 電源容量がそれぞれ100ｍA 3Wmaxの
電源があったとします。この電源は、上記仕様のMFCの電源と
して使ってもいいでしょうか？
Ａ． 答えは×です。
これはMFCの消費電流を見ていくとすぐわかりますね。確かに＋側
は電源の容量100mAに対して、MFCは最大でも50mAしか消費しない
のですから、ＯＫです。ところが−側は電源の容量100mAに対して、
MFCは最大150mAも消費してしまいますから、オーバーしてしまいます。
ダメですね。
具体的にどんな現象が起きるか？というと、こういう−側の消費電流量
が大きいＭＦＣは、一般的にソレノイドＭＦＣの可能性が高いので、ここで
はノーマリクローズのソレノイドバルブのＭＦＣだと仮定してお話しします。
ズバリ！ フルスケールに近い制御流領域がちゃんと流せなくなる可能性
が生じます。
これはソレノイドに流す電流を増やすことで、磁力を増し、非通電時は閉
のバルブと組んで、それを よっこいしょ！っと持ち上げて開けていくソレノ
イドアクチェータの特性上、たくさん電流が必要な状態というのは、大きくバ
ルブを開ける状態 ＝ 多く流量を流す状態だからです。現象としてMFCの
流量が、ある流量設定より上が全く流れず、頭打ちしてしまう・・・という事が
起きてしまうのですね。
もし、上の例がノーマリオープンタイプだったら・・・バルブが非通電時全開
の状態から閉めていくバルブですから、先ほどとは逆で、より閉める方向に
対して電流が必要になります。今度は、ある程度下の流量設定でそれ以上
に絞れず、ガスが流れっぱなしになるという、これはまた困った問題が生じ
ます。
必要なところに必要な電流量が供給されないと、ＭＦＣは正常に動かない、
このことを頭に置いて、よく電源の仕様もご確認くださいね。
それでは、また来週！
【あなたにマスフローの夜が来る〜マスフロー千夜一夜物語】
さァ、どちら様でしょうか？
ガスのことなら分かるけど電気のことはからっきしダメだとおっしゃるのは？
ＭＦＣは電気のこともテスト範囲に入りますのでよく勉強しましょうね！
マスフローコントローラー（各種流量計）のことなら
川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
