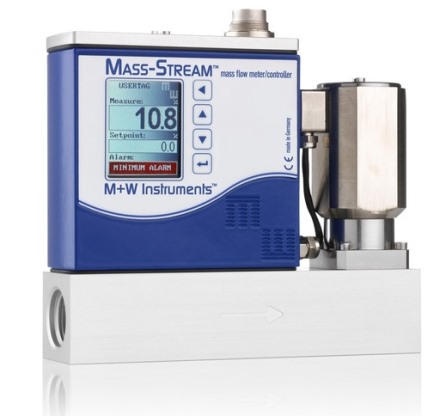

第68夜 樹脂系か？金属系か？ MFC/FMF
窒素や酸素やアルゴンガスを、正確に流量を測って、単位時間当たり
数cc/min から数十 L/min まで制御するのがガス流量計です。講師の
Decoさんが、親切丁寧に解説するシリーズ第六十八回目です。それでは
今週も流量計に関することを勉強してまいりましょう！
第68夜 樹脂系か？金属系か？
皆さん、こんばんは。MFC千夜一夜物語 第68夜です。
台風が過ぎて一気に寒くなってきましたね。明日は日本海側で雷のようです。
夏は太平洋側で雷、これが冬の気圧配置になると日本海側になるのですね。ア
リスの曲で「冬の稲妻」という歌がありましたが、(古いですか？) いよいよ冬到来
でしょうか？
さて、MFCのリークポイント＝シールポイントというお話をさせていただきましたが、
MFCの?@ボディ?A継手?Bセンサー?Cバルブ、アクチュエータ この４パーツの接続
部分をシールしている材料があります。皆さんの家の水道でも、ゴム製のパッキン
やＯリングなどのシール材を使っているのを、日曜大工DIYされる方なら見たことが
おありかもしれません。水道の場合、液体の漏れ止めですが、MFCの場合相手は
ガス＝気体ですから、更に漏れやすいものです。金属面同士をいくらトルクをかけて
ネジで締め付けても、漏れてしまいます。漏れては困りますから、漏れ止めとなるシ
ール材を間に挟みこませる必要があるのですね。
このシール材ですが、MFCの場合、大きく分けると2種類あります。樹脂系の「ラバ
ーシール（エラストマーシール）」と金属系の「メタルシール」です。
樹脂系の「ラバーシール（エラストマーシール）」は、シール材としては、流量計、圧
力計等流体関連機器でもポピュラーなものです。多くの業界ではこのシールタイプが
使用されています。原則的にはネジのエンドポイントに配置するＯリング的な使用法
と、平滑なフランジ面で挟み込むパッキン的な使い方になります。非常に多様な材質
がありまして、それぞれに強み弱みがありますので、よく理解してご使用いただく必要
があります。
「メタルシール」は、金属系のシール材を磨き上げられた平滑な金属フランジ面に挟み
込み、潰しこむ、もしくはフランジ面に食い込ます形でシールするもので、半導体用の高
純度供給ラインに多く使用されるシールです。樹脂系のシールよりも高い漏れ止め性能
が期待できます。ただ、部品加工精度を求められるのと、組立難易度が高い傾向がどう
してもあり、製品は高価です。
では、次週から各シールに関する詳細のお話をさせていただきます。まず次回は樹脂
系シールに試用される各材質に関してお話します。先ほどお話しましたように、ラバーと
言っても、決して1種類ではありませんから、ご注意下さいね。
それでは、また来週！
【あなたにマスフローの夜が来る〜マスフロー千夜一夜物語】
ガスおよび液体の流量制御のことなら
川口液化ケミカル株式会社まで、どうぞご相談下さい。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉県のお天気は？
１０月１４日 水曜日
天気 はれ
ボンベ庫の温度 朝17℃、昼20℃、夜18℃
です。
ネットを経由してとあるご質問がありました。
質問
「LGC」という容器と「ＥＬＦ：エルフ」という容器は同じものの
ことで良いのでしょうか？ 頭文字ですか？ なんなのでしょうか？
答え
同じです。
ＬＧＣは Liquid Gas Container の頭文字になります。呼称はそのまま「エルジーシ―」と言います。これに対して「ＥＬＦ：エルフ」ですが
これはガス屋である弊社も即答できませんでした。
知っていることといえば、合併前の日本酸素さんがＬＧＣ容器を独自に「エルフ」と呼んで販売
していたという事実だけです。
そこでかつての日本酸素さんを良く知る社員の方に質問したところによれば
「エルフ」は、民話の世界の妖精を意味する言葉から取ったもので、充填工場で大型のタンクや
ローリー車などが小型トラックでも持ち運びできる小型の可搬型容器ができたということで
妖精→小さい→小型容器→エルフ と名付けたようです。
へぇ〜〜って感じです。
ちなみに本家エルフとは？
スカンジナビア（スウェーデン、デンマーク、ノルウェー）の伝承の妖精の意。
エッダの中ではアルファル Alfaｒという名で記され（語源）、デンマーク語でエルヴ、スウェーデン語
でエルフ Alf 、英語でエルフ elf と呼ばれる。
