第67夜 どこから漏れるの？ MFC/MFM
ガスの流量制御といえば？
マスフローコントローラーですね！
流量計のことをイロハから勉強できるシリーズ第六十七話です。
それでは講師の Decoさま、本日もよろしくお願い致します。
第67夜 どこから漏れるの？
皆さん、こんばんは。MFC千夜一夜物語 第67夜です。
台風18号が日本列島に向かいつつありますね。このままいくと明日にも近畿に上陸
の恐れがあるようです。それでなくても今年は西日本での水害、土砂崩れ等の被害が
あっただけに、上手くそれてくれる事を祈りたいです。皆様、極力リスクを避けて通勤、
通学なさってください。昔、Decoも台風で大荒れの中、客先を訪問すべく、飛んでくる
看板に恐怖しながらやっとの思いでたどり着いたら、当のお客さんは避難された後・・・
という出来事がありました。今から思えば、若かりしころの蛮勇ですね。
さて、台風で雨漏りしてしまっても困り物ですが、MFCからガスが漏れるのはもっと困っ
た事態を引き起こします。最悪は人命を損なう事になりますから、MFCを設置、使用され
る方は、細心の注意を払って下さい。前夜も書きましたが、ガスは見えません。昔のスパ
イ映画のように、色がついた毒ガスの煙がモワモワと迫ってくるようなのん気な状況には
なりません。
では、MFCそ使用する上でどこから漏れる可能性があるのか？というお話をしましょう。
もちろん一番可能性があるのは、MFCの両端にある「継手」部分です。継手には色んな
タイプがあり、MFCも対応しています。こういった継手の用途はMFCと他のバルブや圧力
計のような配管機器、または配管そのものを接続するためにあります。元々は別個体を
接続するのですから、当然漏れのリスクは存在する事になりますが、一般的に継手はオ
スとメスで構成され、その組み合わせで適切に使用すれば、あるレベルで漏れがでない
ように接続できる仕組みとなっています。ただ、これには当然その継手によっての施工方
法を守って取り付けた場合ですので、それを無視していい加減な接続をしていると、ここか
らガスが漏れる事になります。詳しくは各継手メーカーさんや、川口液化ケミカルさんのよう
なプロにご相談ください。絶対にあやふやな知識での施工は避けましょう！

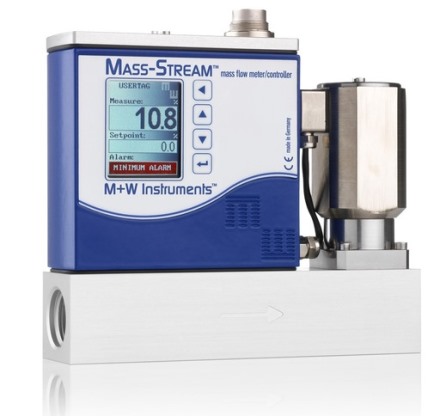

さて、ではMFC本体で漏れる箇所が無いのかと言いますと、先ほどの「元々は別個体を
接続する」定義で言えば、何箇所かMFCにもそういった箇所があります。
上図でご説明していますように、大きく分けて、MFCの?@ボディ?A継手?Bセンサー?Cバルブ、
アクチュエータ この４パーツの接続部分です。(中にはボディと継手は一つで、ボディ２パーツ
で構成される製品等、種々バリエーションがあります。)
この部分は、普通にネジで固定しただけでは、ガスが容易に漏れるリークポイントです。かと
いって継手で止めるような部位でもないので、ここではシール材を間に挟みこませる事で漏れ
を止めることが出来るようになります。MFCのリークポイント＝シールポイントなのです。「この
MFCはメタルシールだ」とか「これはラバーシールだから、腐食性の強いガスは流せない」とい
う台詞は、このシールポイントに使われる、シール材の種類を表現しているのですね。次回は、
シール材の種類と用途に関してお話します。
それでは、また来週！
