第55夜 前夜補足・・・バルブ強制開閉機能機能とは？
皆さん、こんばんは。マスフロー千夜一夜物語 第55夜です。
梅雨も明けまして、本格的な暑さ到来ですね！
さて、今夜はゼロ点ズレが発生するメカニズムに関するお話のはずでしたが、前夜
の内容に関して「バルブ強制開閉機能ってなに？」というご質問が結構ありましたの
で、MFCをお使いになっているユーザーさんでも、案外ご存知ない機能なのか・・・と
我々のご説明不足を思い知らされました。そこで今夜は54夜補習でお話しますね。
バルブ強制開閉機能の役割は強制開＝MFC内部のガスパーや、真空引き、強制
閉＝全夜お話したオーバーシュート防止や緊急時のガスライン閉用のモード切替ス

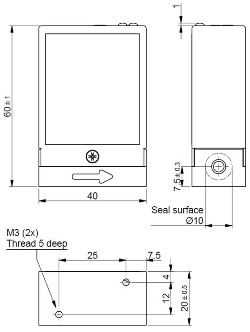

イッチです。と、申しましても、殆どのMFCでそういったスイッチがMFC本体のどこか
についているわけではありません。実際MFCは流量を遠隔制御するものですので、
設定信号と一緒で、なんらかの電気信号でこの機能を作動させています。MFCにあ
る電気接続用コネクタのどこかのピン端子にその信号を受けるところがあります。中
には既にそこにスイッチと配線がしてあり、MFC操作盤に開閉スイッチが別に設けて
ある場合や、MFCメーカーさん純正の表示設定器なら、この機能用のスイッチがパネ
ルにある場合もあります。問題は今まで、そういったスイッチが無い状況でMFCを使用
されていて、「バルブ強制開閉機能を使ってみようか？」とお考えになった場合です。
前もってお願いすれば、その際はご使用中の装置メーカーさん、もしくは川口液化ケミ
カルさんのようなMFCから装置まで取り扱っておられるようなエンジニアリング会社さん
のような「プロ」の方にご相談ください。
バルブ強制開閉を使用される上でご注意いただきたいのは、メーカーさんによって
MFC側のコネクタ形状やピン配列、そして電気信号の取り合いやが異なる事です。
コネクタ形状、ピン配列はメーカーで色々とあるのは仕方ないと思いますが、問題は
電気信号の取り合いです。代表的な仕様は以下になります。
?@ バルブ開閉用ピンに+15Vを入力したら開、-15Vを入力すると閉
(ただし一部逆の仕様のメーカーあり)
?A バルブ開閉ピンとコモンを短絡して開、-15Vと短絡して閉
（これにも逆の仕様あり）
どちらの場合も注意していただきたいのは、バルブ強制開閉信号と流量制御
信号のどちらが優先されるか？という事です。殆どのメーカーさんではバルブ強
制開閉信号を優先しますので、強制開閉信号が入っている間は、流量制御信号
は受け付けない事になります。MFCに設定を入力したつもりで、上流のシャット
オフバルブを開いても全然ガスが流れない・・・というような事態がありましたら、
一度確認していただいたらよいかと思います。
そしてもう1つ、前にもお話しましたがMFCのバルブ閉は、完全なシャットオフ
性能を保証していないものが多いことです。MFCの強制閉機能はあくまで臨時
のもので、ガスの遮断は必ず専門のシャットオフバルブを使用してお願いいたし
ます。
