第52夜 ゼロ点のマイナス表示は要注意？
皆さん、こんばんは。マスフロー千夜一夜物語 第52夜です。
お台場に1/1スケール＝全長18mのガンダムが期間限定で出現してい
るようですね。これには日本だけでなく、世界的に大きな反響があるようで
す。自分の思うように操縦できるロボットというものにあこがれるのはDeco
だけではないのだな〜と感心しています。
詳しくはGREEN TOKYO ガンダムプロジェクト〜「ガンダム 緑の大地に
立つ」〜http://www.greentokyo-gundam.jp/index.html
さて、MFCの流量が勝手にずれてしまう現象が発生するゼロ点のズレですが
もっとやっかいな事も発生します。それはゼロ点がマイナスにずれた場合です。
マイナスにずれる・・・と言っても、本来ガスが逆流でもしない限り、センサーの
出力(流量)が０以下になるはずはありませんので、マイナスの表示自体、本来
MFCが正常ならあまりお目にかからない事態です。（ガスは止まっていても、M
FCのセンサーの中でガスが対流したりして、ずれる現象はありまして、これ自体
は不具合という訳ではありません。この現象のお話は、また別の機会に・・・）

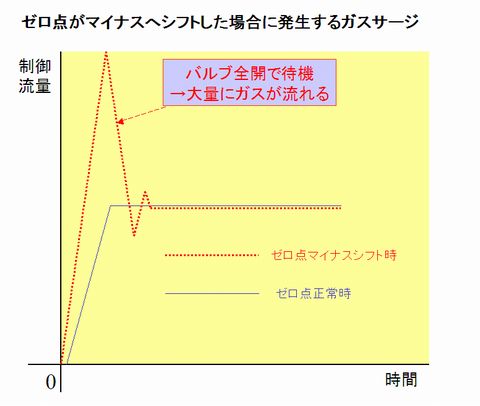

MFCは設定入力＝流量出力になるようにバルブの開度を調整しようとします。
ここでガスは閉止状態、MFCの設定入力＝０、流量出力がマイナス（＝ゼロ点が
マイナスへシフト）状態になったらどうなるでしょう？０＞マイナスですから、設定
入力＞流量出力と判断したMFCはもっとバルブを開けようとします。でも、もともと
ガスラインは閉止されているのですから、MFCがいくらバルブを開けても、ガスは
流れてこず、流量出力はマイナスのままです。そうなるとMFCのバルブは最大開
度＝全開で待機になります。そこに改めてガスを流すと、ガスの流れを感知してM
FCのバルブは全開状態から制御に入りますが、制御に入るタイムラグがあるので
大量のガスが全開状態のバルブを通り過ぎて流れていってしまった後になってしま
うのです。
これこそ後の祭りですね・・・MFCを思うように制御できなくなること＝ガスが制御
できなくなることですから、ガスによっては大変危険な状態になる可能性があります。
ただ、ゼロ点がマイナスの表示をしているだけではなく、その事がMFCの流量制御
にどういった影響を及ぼすのか？ご理解いただいているに越したことは無いと思いま
す。どんなすごい機械でも、その特性を理解して人が制御して初めてこそ本当の力
を発揮するものですから・・・
さて、来夜はこの困った現象に対する対策です。それではまた。
