第50夜 ゼロ点のズレは大問題？ （マスフロコントローラー）
ガス流量計のマスフロコントローラーを解説するシリーズ
第五十回目です！ 講師の Decoさまお疲れ様です。
そしてあの千夜！を目指してお互い頑張りましょう！
それでは参りましょうか。
第50夜 ゼロ点のズレは大問題？
皆さん、こんばんは。マスフロー千夜一夜物語 第50夜です。
すっかり雨が多くなってしまった関東地方です。外出時に、荒川や多摩川
の水位を見るたびに、「ここで集中豪雨がきたらまずいよね・・・」と思ってしま
います。最近は特に夏場、ゲリラ的な局所豪雨が多くなったのを感じます。
どうやら東京は温帯から亜熱帯性気候にシフトしてしまったようですね。
MFCでシフトして困るのは、ゼロ点です。前夜、「微少流量タイプは通常タイ
プよりゼロ点ズレが5倍大きい」というようなお話をしましたが、その実害に関し
て今日はお話しましょう。
MFCのゼロ点とは「ガスを完全閉止して流さない状態での流量出力値」のこ
とであり、制御される流量が０ならば、当然ゼロ点はきれいに０になるべきもの
です。
ところが様々な原因で実際の流量は０なのに、出力は０でない現象が発生し
ます。これらは「ゼロ点シフト」「ゼロ点ズレ」「ゼロ点ドリフト」という言葉で表され
ますので、お聞きになられた方もおられると思います。

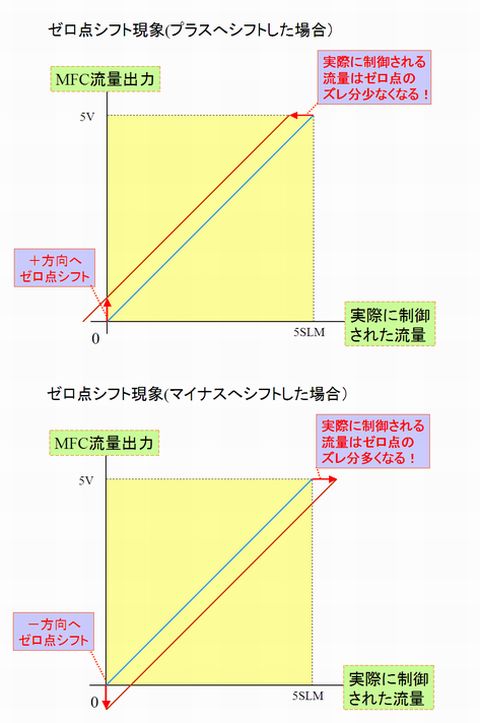

これがMFCの性能に及ぼす減少を図にまとめて見ますと、以下になります。
MFC以外でも、色んな測定器でゼロ点のズレは問題になります。ただ、MFC
の場合は、「ゼロ点のずれた状態の流量センサーから出力される流量信号に
よって、流体を制御してしまうこと」にあります。そして「MFCが通常に制御して
いる状態では、ゼロ点ズレが原因で実際制御されている流量が増減してしまっ
ていることがわからない。」ということなのです。
MFCの設定信号と流量出力が一致しているにもかかわらず、制御している流
量がずれてしまうという異常状態が発生する・・・恐ろしい話ですね。次回はこの
続きをお話いたしましょう。それでは。
【あなたにマスフローの夜が来る〜マスフロー千夜一夜物語】
ゼロがずれると大変なことにもなるし、ゼロを合わせるタイミングも
これまた微妙なことになりますよね。時計の標準時間もズレ難い
時計の平均値だとか聞いたこともあります。ズレちゃいけないが
実際ずれるものをどうするか？永遠の課題ですかね。
ガス流量測定・ガス流量制御機器のことなら川口液化ケミカル株式会社
までご相談ください。Deco先生の的確なコメントがいただけますよ！
