NH3
アンモニアガスの供給設備（配管工事）
2011年8月11日 23:06
アンモニアガスの配管工事で注意すべきポイントを配管材料などから
見てみましょう。
アンモニアガス配管に推奨される管材は JIS3454(STPG) で、2MPa未満
は スケジュール40 、2MPa 以上 6MPa 未満はスケジュール80 になりま
す。これ以上の圧力には更に上のクラスのスケジュール管があります。
また、1ｲﾝﾁ以下の場合にはスケジュール80 を使用することが望ましいで
す。使用温度は -10℃～+200℃の範囲です。-10℃以下になる場合は JIS
G 3460 低温配管用炭素鋼 STPL-380などをお薦め致します。
実際の配管施工での注意事項は？
材料には銅及び銅合金は絶対に使用してはいけません。溶接継手類の肉
厚は鋼管の肉厚に準ずるものとし、開先は溶け込みの十分に得られる構造
とします。ベンド、ティ、レジューサーは溶接継手により接続することが
望まれます。フランジ継手はJIS B 2220 鋼管溶接式管フランジ及び同等以
上の10K,20K,30K のものを使用します。ニップルやユニオン継手は原則的
に使用してはいけません。配管の膨脹や収縮などにより応力を生ずる恐れ
のある配管にはその応力に耐え、吸収する構造が必要です。配管系の最高
点と最低点にはそれぞれベントやドレインバルブを取付けます。弁類は、
JIS B 2071 鋳鋼製 フランジ形または同等以上とし、玉型弁は流入方向が
弁を押し上げる方向に取付け、貯槽の元弁や末端の玉型弁は流体方向に関
わらず貯槽により流れ方向を流体の流入方向とみなして取付けます。配管
中の液化アンモニアが熱膨張により異常な圧力を生ずる恐れがある場合に
は配管途中に安全弁を設け、ハード配管にもフレキシビリティを持たせま
す。また、液封状態にならないよう十分に注意をして供給設備をエンジニ
アリングする必要があります。
NH3 アンモニアガスのご用命、アンモニアガス配管工事のことなら
川口液化ケミカル株式会社までどうぞご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉県川口市のお天気は？
2011年8月11日 木曜日
※任天堂が携帯ｹﾞｰﾑ機「ﾆﾝﾃﾝﾄﾞｰ3DS」従来の価格25,000円から
10,000円安い15,000円に大幅値下げし、大手電気店には開店前から
行列ができたそうです。
天気 はれ
ﾎﾞﾝﾍﾞ庫の温度 朝33℃、昼37℃、夜33℃
本日の東京電力最大消費率 87%(AM11:00～PM1:00)
です。
心を論ずれば、すべて是れ心中を惑わし
輸贏に凝滞すれば、還って工を失す
剣家精妙の処を織らんと要せば
電光影裏、春風を斬る
「心を論じ始めれば切りがない。
輸贏（勝ち負け）に拘泥すれば、工夫を失う。
精妙の境地というものは、春風のなかに
稲妻が光るようなものだ。」
山岡鉄舟
by との

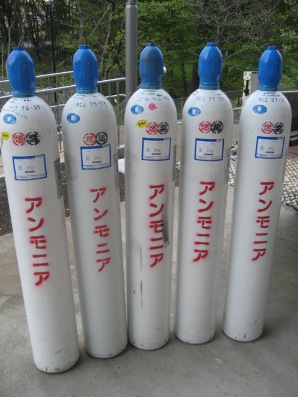

NH3ボンベの種類
2011年7月 4日 20:31
液化ガスのアンモニアは、ボンベの中では液体です。
アンモニアガスをどのように使用するか？
用途によって、ボンベからガスで取り出すか、液体で取り出すか
その供給方法も変わってきます。
流量がそれほど多量でなければ、ボンベの自然気化量でそのまま
気体で使用する。単位時間の流量が多い場合には、液体で取出し
ベーパーライザーで強制的に蒸発させるか、または配管途中で気
化させるかの方法を選択することになります。
50kg NH3ボンベ３種の内部構造
上段：ガス取り容器
ガス取り専用容器です。液体は出ません（流量に限りがあります）。
中段：「短」サイフォン容器
容器内のサイフォンが容器の上部側面に向かって曲がって
いるため、液取りする場合は、容器を寝かせて使用します。
下段：「長」サイフォン容器
容器内のサイフォンが容器底面まで届いているため、
容器を立たせたままで液取りできます。ガス取りとしては使用
できなません。
NH3メーカーにより差がありますが、ｻｲﾌｫﾝ容器の貸出可能な本数に限りが
あります。ご用命時に確認されることをお薦め致します。
NH3 ガスのご用意、ご相談、NH3ｶﾞｽ供給設備、NH3ｶﾞｽ配管工事まで
川口液化ケミカル株式会社へご連絡ください。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉川口市のお天気は？
2011年7月4日 月曜日
※17歳以下によるｻｯｶｰのU-17ﾜｰﾙﾄﾞｶｯﾌﾟ（W杯）は3日、準々決勝が
行われ、日本はﾌﾞﾗｼﾞﾙに 2-3 で惜敗し、初のﾍﾞｽﾄ4入りには至りません
でした。
天気 はれ
ボンベ庫の温度 朝31℃、昼35℃、夜34℃
東京電力最大使用率 84%(PM1:00,2:00,4:00)
です。
「答えがわからないから」
「先が見えないから」
というのは、
挑戦しない理由（イイワケ）にはならないよ。
答えがわかっていて、
先が見えることしかやらないなんて、
いかにも平凡で、
そこには奇跡も、感動も生まれない。
ほどほどで、面白くない人生で終わってしまう。
人生には、
先の見えない、想像もできないようなことに挑み、
飛び込んだときに、
やっと得られる閃(ひらめ)きや、英知があるんだ。
その終わりなき挑戦に、
ひたむきに、真摯(しんし)に挑み続ける人をこそ
運命の神様は、手助けしたくなるものだよ。
（北極流今日の開運ﾒｯｾｰｼﾞﾌﾞﾛｸﾞより）
by との
アンモニアの蒸気圧
2011年6月26日 20:39
アンモニアガスはボンベの中では液体で入っています。液体が気体に
変化（気化）して容器から出てきます。
※液体取出専用ｻｲﾌｫﾝ管付ﾎﾞﾝﾍﾞもありますのでご注意ください。
このアンモニアボンベの中の圧力（俗に言うボンベ圧）はいくつでしょう？
それでは各温度域での圧力を見てみましょう。
温度℃ 圧力 Mpa (旧単位kgf/cm2)
-50℃ 0.04MPa (0.42kgf/cm2)
-40℃ 0.07MPa (0.73kgf/cm2)
-30℃ 0.11MPa (1.22kgf/cm2)
-20℃ 0.19MPa (1.94kgf/cm2)
-10℃ 0.29MPa (2.97kgf/cm2)
0℃ 0.43MPa (4.38kgf/cm2)
6℃ 0.53MPa (5.45kgf/cm2)
10℃ 0.62MPa (6.27kgf/cm2)
16℃ 0.75MPa (7.68kgf/cm2)
20℃ 0.86MPa (8.74kgf/cm2)
25℃ 1.00MPa (10.23kgf/cm2)
30℃ 1.17MPa (11.90kgf/cm2)
35℃ 1.35MPa (13.77kgf/cm2)
40℃ 1.55MPa (15.86kgf/cm2)
45℃ 1.78MPa (18.17kgf/cm2)
50℃ 2.03MPa (20.73kgf/cm2)
ボンベの内圧は、ボンベの置いてある部屋の温度によって変わりますが
ガスを連続して使用していますと圧力は上記数値以下に下がります。
これは消費量が自然気化量よりも多い場合に起こり、また、容器の中の
液面が下がると伝熱面積が少なくなりますので液温が温まり難くなり
蒸発速度が減少するためです。
連続使用時間が長い場合や、単位時間あたりの消費量（流量）が多い場
合には、法に従い 40℃以下の保温の範囲でボンベを温めて気化を促進
させる必要があるのです。
NH3ガスのご用命、NH3ｶﾞｽ供給設備、NH3ｶﾞｽ配管工事のことなら
川口液化ケミカル株式会社までご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日のさいたま市のお天気は？
2011年6月26日 日曜日
※米人気歌手のﾚﾃﾞｨ･ｶﾞｶﾞさんがﾁｬﾘﾃｨｰのために本人がﾃﾞｻﾞｲﾝした
「PRAY FOR JAPAN」ﾌﾞﾚｽﾚｯﾄの売上が1.2億円を突破したそうで
す。ﾋﾞﾃﾞｵなどでも「ｱｲｼﾃｲﾏｽ。ﾐﾝﾅﾉﾀﾒﾆｲﾉｯﾃｲﾏｽ。」と日本語で
ﾒｯｾｰｼﾞを残し話題になりました。
天気 くもり
気温 22℃（PM2:00）
です。
衆生本来仏なり。
水と氷のごとくして、水を離れて氷なく、衆生の外に仏なし。
衆生近くを知らずして、遠く求むるはかなさよ・・・。
白隠禅師「坐禅和讃」
白隠禅師は、人間はみな本来は仏なんだと言われる。
水と氷を例にとって、両者は本来同じもので、ただ現れ方が違うだけだ。
水を離れて、氷ないように、人間の外に仏などあり得ない。
それなのに愚かな人間は、身近なものを見落として
遠いところばかりを追い求めてしまっている・・・。
脚元を見失ってはいけない。
現実の只中を離れては、悟りも何もないのだ・・・。
by との
ｱﾝﾓﾆｱｶﾞｽのﾍﾞｰﾊﾟｰﾗｲｻﾞｰによる消費
2011年6月20日 20:45
ｱﾝﾓﾆｱｶﾞｽを多量に消費する場合には気化器（ﾍﾞｰﾊﾟｰﾗｲｻﾞｰ）を使用して、液化ｱﾝﾓﾆｱを
気化させる必要があります。加熱する方法には温水、蒸気、その他の熱媒体などがあり
ますが、通常は温水または蒸気が使用されます。尚、蒸気を使用する場合、温水が40℃
を越える可能性のある場合には安全弁や圧力、温度を調整する自動制御装置を設置しな
ければなりません。
このときの気化器の型式には、蛇管式、多管式、二重管式、ｼﾞｬｹｯﾄ式などがあります。
設計条件は常用圧力の最高値以上とし、ｱﾝﾓﾆｱ側の設計計算式及び構造は熱源側に関して
も基準に準じたものにする必要があります。材料は、JIS G 3103 , JIS G 3106 又はこれ
以上のものを使用し、銅および銅合金、配管用炭素鋼管SGP および鋳鉄 FC を使用して
はいいけません。蒸発器の構造は、溶接組み立てなど、エキスパンダ、ボルト締めを原則
とし付属品の組み立て、ノズルの取り付けなどにはねじ込みを使用しても構いません。
構造は JIS B 8270 圧力容器（基盤規格）を準用します。溶接工作はJIS B 8270圧力容器
基盤規格を準用し、溶接士はJIS Z 8270 溶接技術検定における試験方法及び判定基準に規
定された検定試験に合格した者、またはこれと同等の資格を有することとします。応力除
去は原則として炉内で行い、炭素鋼溶接部の内部応力除去はJIS Z 3700 炉内加熱による後
熱処理方法により行います。溶接部の放射線検査はJIS B 8270 に準じ、耐圧試験は常用圧
力の1.5倍以上とし、気密試験は常用圧力以上とし、空気又は窒素などの不活性ガスを用い
発泡検査を行います。完成されたものについては外観検査の他、溶接部は割れ、アンダー
カット、オーバーラップ、クレーター、スラグの巻き込み、ブローホールなど有害なもの
は有ってはなりません。
付属品としてﾍﾞｰﾊﾟｰﾗｲｻﾞｰには、発生能力、伝熱面積、設計圧力、耐圧試験圧力、製作年
月日、製作会社名又は記号を表示します。安全装置として安全弁を気層部に取り付け、設
定圧力はベーパーライザーの許容圧力の1.1倍以下の圧力で、吹き始め圧力は設定圧力以下
とし、有効吹出面積は安全弁の構造及び強度を示す吹出部有効面積以上であることとしま
す。安全弁の所要吹出し量はベーパーライザーの発生能力とします。安全弁と本体との間
に閉止弁を取り付け、その閉止弁は安全弁を修理するとき以外は閉止してはいけません。
また、安全弁は密閉構造とし放出管は除害のための設備に接続します。蒸気または蒸気を
発生する熱媒加熱の場合には、蒸気側にも安全弁又はこれに変わる装置を取付けます。ただ
し、蒸気供給側に安全弁または安全装置が取り付けてある場合にはその限りではありません。
ベーパーライザーには規定の液面以上に液が達しないような措置を講じます。計器類の圧力
計は規定に従い、必要に応じて温度計、液面計を取り付け、ガラスゲージを使用する場合に
も規定に従います。
ｱﾝﾓﾆｱｶﾞｽ供給設備、ｱﾝﾓﾆｱｶﾞｽ用ｼﾘﾝﾀﾞｰｷｬﾋﾞﾈｯﾄ、ｱﾝﾓﾆｱｶﾞｽ配管工事など
川口液化ケミカル株式会社までどうぞご相談下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉県川口市のお天気は？
2011年6月20日 月曜日
※埼玉県川口市は２０日、子供の放射線の年間被ばく限度を1.64ﾐﾘｼｰﾍﾞﾙﾄとする
独自の暫定規制値を発表しました。国際放射線防護委員会が示す人工被ばくの
年間限度1ﾐﾘｼｰﾍﾞﾙﾄに、大地からの国内平均値0.34ﾐﾘｼｰﾍﾞﾙﾄと宇宙からの平均値
0.30ﾐﾘｼｰﾍﾞﾙﾄを加えた値となり自治体では全国初とみられます。
天気 はれ
気温 朝25℃、昼26℃、夜27℃
です。
無一物中無尽蔵
（唐宋八木家 一人蘇東坡）
訳
「真っ白な練り絹に何も描かないところに最高の真理がある。
もしや赤や青の色をつけると、第二義的なもに成り下がってしまうだけだ。
真っ白で無一物だからこそ、花や月や楼台など、どんなものでも無尽蔵に
描き表すことができる」
by との
ｱﾝﾓﾆｱの消費方法に関する注意事項
2011年6月19日 21:44
液化アンモニアは、冷凍用、化学工業用、冶金用、最近ではLED成膜用
など使用する事例はそれぞれ多種多様です。冷凍則の適用される冷凍用は
その基準に従う必要がありますが、それ以外の標準的なアンモニア消費の
注意事項を見てみましょう！
・バラ瓶で消費する場合
50kg 以下の容器を立てて使用する場合、ガス取出し弁や配管の損傷な
どにより容器からアンモニアガスが噴出した場合を想定すると、単位時間
当たりの噴出量は、ガス状では液状噴出よりも遥かに抑えることが出来ま
す。万が一事故が発生したとき多量のアンモニアガスが噴出しますの。蒸
発潜熱により容器内の温度が低下し噴出が自然に減少し、その間の噴出量
は約8kg で、その後は 0.1kg/hr 程度に減少します。容器を横に倒して消費
する場合短時間に 50kg 全量が液化アンモニアとして噴出することになり
ますので注意が必要です。
容器バルブは閉止用バルブです。量の調節などに使用するのは適切では
ありませんので、必ず専用の減圧弁を設け、減圧弁二次側に安全弁を取付
けます。
容器の液体アンモニアの蒸発速度について、消費中に蒸発量が減少する
ことがあります。これは容器内の液面低下により、伝熱面積が小さくなり
これに伴って蒸発速度が減少するためです。50kg 容器の大気自然気化の
場合の平均気化ガス量は、約 1kg/hr （気温約21℃）です。
・集合装置（マニホールド）により多数並列して使用する場合
並列で使用する場合には、アンモニアの流量が均一にならない場合があ
り、容器から容器へ逆流して、或る容器が過充填となり誤って容器弁を閉
止した場合には危険な状態となりますので、ガスで取り出す場合のみに採
用すべき方法です。液体で取り出す場合には、500kg , 1000kg(1ton) 容器
を使用するか、貯蔵タンクを設置してベーパーライザーを設けるべきです。
・500kg 以上の容器を使用する場合
容器からガス状で取出して使用する場合、500kg 以上の容器は容器弁が
2個付属していますので上部容器弁からガス状で取出します。
容器から液状で取出して、気化器を使用する場合、下部容器弁から取出
します。500kg 容器の設置場所には防液提をを作り、その中に容器回転用
ローラー付属の架台を設け、その上に容器を置きます。防液提は取出し容
器弁の損傷や安全栓などから液化アンモニアが漏えいし場合に、流出によ
る被害の拡大を防ぐ意味があります。容器回転台は取出し容器弁の損傷や
安全栓などから液化アンモニアが漏洩したとき直ちに容器を回転させ漏洩
部を上部に回せば漏洩するアンモニアはガス状となりますので被害が少な
くて済みます。気化器を使用する場合であっても、温水が40℃を越えてし
まうことを想定し、圧力や温度を調整できる自動制御装置を設ける必要が
あります。尚、気化器の中でガス圧力が 1MPa 以上となる場合には高圧ガ
ス保安法の製造許可を受けることになります。
NH3ガスの供給設備、NH3用ﾍﾞｰﾊﾟｰﾗｲｻﾞｰ、NH3用調整器、NH3ｶﾞｽ配管工事まで
川口液化ケミカル株式会社へご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉県さいたま市のお天気は？
2011年6月19日 日曜日
※ﾛﾝﾄﾞﾝｵﾘﾝﾋﾟｯｸに向けたｻｯｶｰｱｼﾞｱ地区予選が行われ
なんとか日本3-1ｸｳｪｰﾄで勝利しましたね。
天気 はれ
気温 28℃（PM6:00）
です。
「貧しきは恥ずるに足らず。恥ずべきはこれ貧しくて志無きなり。
癒しきは憎むに足らず。悪むべきはこれ賎しくて能無きなり。
老いは嘆くに足らず。嘆きべきはこれ老いて空しく生きるなり。
死するは悲しむに足らず。悲しむべきは、これ死して聞こゆるなきなり。」
（呻吟語 呂新吾著）
訳
「貧しいことは恥ずかしいことではない。
恥ずべきことは、貧しさのあまり、志が萎えてしまっていることだ。
下賎の出自であることを悪く思うことはない。
憎むべきは下賎の出自であることにこだわって、才能を磨かず
能が無いことだ。
老いは嘆きべきことではない。
嘆くべきは老いて為すことが無く、ただ虚しく生きていることだ。
そして死ぬことすらも悲しむべきことではない。
悲しむべきことは死んだのち、あの人はこういうことを成し遂げたと
感謝されることもなく、忘れ去られてしまうことだ。」
by との
可燃毒+腐食系 ｱﾝﾓﾆｱｶﾞｽ
2011年5月19日 20:53
可燃性ｶﾞｽであり、毒性ｶﾞｽであり、腐食系ｶﾞｽであるｱﾝﾓﾆｱｶﾞｽの注意事項を
見ていきましょう。
先ず、人体への影響ですが、濃度との関係は以下のとおりです。
濃度 ppm 症状
1～5ppm 臭いを感知
25ppm 長時間耐えうる限界
400～700ppm 目、喉、鼻が刺激される
2000～3000ppm 発作的な咳、激しいい目の痛み
5000～10000ppm 呼吸の痙攣、呼吸麻痺を引き起こし死に至る
皮膚粘膜に対する刺激が強く、鼻、喉の粘膜が侵され、炎症を起こします。
目に入った場合には、失明することがあります。液化アンモニアに触れると
凍傷を起こします。
ｱﾝﾓﾆｱｶﾞｽが流れるﾊﾞﾙﾌﾞや配管に使用する材質は、普通鋼またはｽﾃﾝﾚｽ鋼を
使用し、銅、銅合金、ｱﾙﾐﾆｳﾑ、ｱﾙﾐﾆｳﾑ合金を使用してはいけません。圧力計
にはﾌﾞﾙﾄﾞﾝ管の接ｶﾞｽ部を銅合金製のものは絶対使用してはいけません。
ｱﾝﾓﾆｱｶﾞｽは当たり前ですが液化ｶﾞｽですので取り出す配管に、液封にならな
いよう注意が必要です。また、装置などの内部を不活性ｶﾞｽで置換するときに
は窒素ｶﾞｽを使用しましょう。炭酸ｶﾞｽは、炭酸ｱﾝﾓﾆｳﾑの結晶を生成してしまい
詰まってしまいますので使用不可です。
一般的になﾎﾞﾝﾍﾞのﾈｯｸﾊﾞﾙﾌﾞは、右ﾈｼﾞになっています。ｱﾝﾓﾆｱｶﾞｽを除害する
場合には、水に溶解させることが最も簡単な方法です。
さて緊急事態になったときの対処について見ていきましょう。
万が一、ｶﾞｽ漏れが生じた際には防毒ﾏｽｸ・空気呼吸器、保護衣、保護具などを
着用して、必ず2名以上で行動します。容器ﾊﾞﾙﾌﾞより下流側（二次側）の設備や
配管に漏れがある場合、容器バルブを閉じて漏れ箇所を修理します。ｶﾞｽ漏れの
規模やその場の状況に応じて、消防・警察・防災事業所など関係機関に連絡し、
指示や応援を求めましょう。安全弁の作動等により急激にｱﾝﾓﾆｱｶﾞｽが流れる場合
には近傍の着火源を除去し、窓、、トビラを開放し漏れたｱﾝﾓﾆｱが対流しないよう
にしましょう。容器の近くで火災が発生し、容器が過熱される恐れがある場合に
は容器を安全な場所に移動してください。容器を動かすことが出来ない場合は、
付近の人を退避させるとともに、容器に散水して冷却します。ガス漏れを止める
ことが難しい場合に備えて除害装置を設置します。容器からガスが漏洩した際に
は次の処置を施します。
１、容器ﾊﾞﾙﾌﾞ取付部からの漏洩した場合は、ﾊﾞﾙﾌﾞ取付不良が考えられますので
防災キャップを取付けます。
２、グランドナットからの漏洩の場合には、ﾊﾟｯｷﾝの不良やｸﾞﾗﾝﾄﾞﾅｯﾄの緩みや腐
食が考えられますんどえ、ｽﾋﾟﾝﾄﾞﾙを閉にしてｸﾞﾗﾝﾄﾞﾅｯﾄを増し締めし、防災
キャップを取付けます。
３、ﾊﾞﾙﾌﾞの充填口からの漏洩がある場合には、ｽﾋﾟﾝﾄﾞﾙの不良・閉止の不完全・
蓋ﾅｯﾄの取付不良が考えられます。この場合、蓋ﾅｯﾄを取り付け、ｽﾋﾟﾝﾄﾞﾙを
増し締めし、防災キャップを取付けます。
４、容器本体の孔あきによる漏洩の場合には、容器の老朽化や腐食が考えられら
れます。ｺﾞﾑｼｰﾄを当てて針金で強く縛ります。容器収納車に収納します。
５、ﾊﾞﾙﾌﾞ可溶栓の溶解による漏洩の場合には、温度の上昇・取扱いの不注意が
考えられます。防災キャップを取付けます。
６、ﾊﾞﾙﾌﾞの損傷による漏洩の場合には、転倒防止策の不備や取扱いの不注意が
考えられます。容器を立てて液漏れを防止し、損傷部の孔に木栓などを打ち
込み、その後防災キャップを取付けます。
以上です。
NH3ｶﾞｽのご依頼や、NH3ｶﾞｽ供給設備、NH3ｶﾞｽ配管工事、NH3ｶﾞｽ警報設備まで
川口液化ケミカル株式会社へご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉県川口市のお天気は？
2011年5月19日 木曜日
天気 はれ
ボンベ庫の温度 朝22℃、昼27℃、夜26℃
です。
「インプット即アウトプット」
インプットしたら、すぐにアウトプットしよう！
インプットだけ
していても、勉強は身につかない。
勉強だけに関わらず
仕事、料理、商売etc...
いいことを聞いた
コツを教わった
そこから勝負です。
教わったことを
すぐにアウトプットすることで
自分自身の理解も深まります。
アウトプットとは
自分の言葉で表現してみる
実際に行動してみる
ことです。
インプットしたことを
すぐにアウトプットしていないと
せっかく感覚が高まっても
自分の古い感覚に戻ってしまいます。
できる限り
インプットからアウトプットまでの時間差をなくそう。
（大学受験塾ﾐｽﾀｰｽﾃｯﾌﾟｱｯﾌﾟ 専任講師 村田明彦氏ﾌﾞﾛｸﾞより）
by との
ｱﾝﾓﾆｱｶﾞｽ供給設備 (NH3ﾏﾆﾎｰﾙﾄﾞ)
2011年3月11日 18:56
可燃性であり毒性であり、液化ガスでもあるアンモニアガスは通常の設備とは
異なるガス機器の組み合わせが必要です。
NH3ﾎﾞﾝﾍﾞﾏﾆﾎｰﾙﾄﾞ＋REGﾊﾟﾈﾙﾏｳﾝﾄ
ｵｰﾙｽﾃﾝﾚｽ製ﾊﾞﾙﾌﾞ、調整器、配管継手
ｱﾝﾓﾆｱｶﾞｽ専用安全弁（ﾘﾘｰﾌ弁）
ｱﾝﾓﾆｱｶﾞｽのご用命、ｱﾝﾓﾆｱｶﾞｽ供給設備、ｱﾝﾓﾆｱｶﾞｽ配管工事のことなら
川口液化ケミカル株式会社までご連絡下さい。
TEL 050-8881-7393
FAX 048-281-3987
E-mail : CutHere_hirotono@klchem.co.jp
ありがとうございます
今日の埼玉県川口市のお天気は？
2011年3月11日 金曜日
天気 はれ
ボンベ庫の温度 朝5℃、昼10℃、夜8℃
です。
本日午後2時46分ごろ、東北地方太平洋沖地震が仙台沖合を
震源地として発生しました。
観測史上最大のﾏｸﾞﾆﾁｭｰﾄﾞ8.8を記録し、現在も余震が続いています。
都内でも電車が全面不通のため
帰宅できない方々が多く出ています。
動きが取れない方々も多いと思います。
連絡も取れない方々も多いと思います。
皆さん、どうかご無事でいて下さい。
by との
ｱﾝﾓﾆｱの合成
2011年1月18日 23:20
ｱﾝﾓﾆｱNH3からは硝酸ｱﾝﾓﾆｳﾑなど NH4NO3 などの窒素肥料を作れます。
爆薬の成分である硝酸ｶﾘｳﾑ KNO3 を作るときにも使われます。
かつては19世紀まで NH3の原料は南米ペルーのグアノやチリにあるチリ
硝石（硝酸ﾅﾄﾘｳﾑ）でした。ヨーロッパではこれらを輸入して NH3 を作っ
ていたのです。人口の増加に伴い食料の増産が求められられるとともに、
工事現場では火薬の使用量も増えたためNH3の需要が高まりました。そこで
注目されたのが空気中の窒素 N2 なのです。もしも N2 と H2 を反応させて
NH3 を作る技術が開発されれば資源は無尽蔵ですし、不安定な輸入に頼る
ことも無く済む訳です。
できるだけたくさんの NH3 を作るためル・シャトリエは化学平衡を研究
し、平衡は加えられた影響を和らげる方向に移動するル・シャトリエの法則
を発見しました。例えば N2 + H2 ⇔ 2NH3 が平衡状態のとき、N2やH2を追
加したとすると、N2 や H2 が増えたことでそれを和らげる方向の N2 や H2
を少なくする方向で NH3 が増える方向に作用します。また、NH3を取り除く
ことによっても、N2とH2の原料を減らす方向で反応を進めることができます。
NH3を取り除くと、NH3を増やす方向に反応が進むわけです。
空気からNH3を作る反応の工業化に成功したのは。ドイツのハーバーとボッ
シュです。NH3合成には低温高圧が有利ですが、あまり温度を低くしすぎる
と反応が遅くなり経済的ではないため、500～600℃の高温で圧力を200気圧
まで上昇させ、鉄ｱﾙﾐﾆｳﾑ触媒を用いてNH3を合成しました。
※ﾙ･ｼｬﾄﾘｴはN2とH2を混合状態で100気圧まで加圧して電気火花を飛ばす実験
を行い大爆発事故を起こしています。これは混合気体に酸素が混ざってい
たからだと言われております。
NH3ｶﾞｽのご用意、Nh3ｶﾞｽ用ﾊﾞﾙﾌﾞ・調整器・流量計、NH3ｶﾞｽ配管工事まで
川口液化ケミカル株式会社へご連絡ください。
TEL 050-8881-7393
E-Mail:CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉川口のお天気は？
2011年1月18日 火曜日
天気 はれ
ボンベ庫の温度 朝0℃、昼4℃、夜5℃
です。
思い悩む高杉晋作は、ある日、吉田松陰に問うています。
「僕はどう生きればいいのでしょか？
死にはどんな意味があるのでしょ？」
いかに武士は死ぬべきか、高杉晋作は吉田松陰に尋ねました。
松蔭は答えます。
「それをどのように答えたら良いのか？
私には解らない。」
松蔭にも解らなかったのです。
その答えを、松蔭も探し求め続けました。
でも、ついに、解るときがきたのです。
牢のなかで死を目前に控えた松蔭は
「死の一字について発見するところがあった」
と高杉晋作に一通の手紙を渡します。
その一通の手紙が、晋作を歴史の舞台に上げることになります。
「死は好むべきにも非ず、亦悪夢べきにも非ず。
道盡き心安んずる、便ち是死所。
世に身生きて必死する者あり。
身亡びて魂存する者あり。
必死すれば生くるも盃なし、魂存すれば亡ぶるも損なきなり。
（中略）
死して不朽の見込みあらばいつでも死ぬべし。
生きて大業の見込みあらばいつでも生くべし。」
（吉田松陰 安政六年七月中旬「高杉晋作あて書翰より）
これが吉田松陰、死の3ヶ月前に至った境地です。
松蔭のこの手紙が、晋作の革命児へのスイッチを入れた。
「志がなければ生きていても、死んでいるのと同じだろ？」
生きるも死ぬも、そんなことはどちらでもいい。
大切なのはその志をやり遂げることだと。
（ひすいこたろう著 名言ｾﾗﾋﾟｰ幕末ｽﾍﾟｼｬﾙより）
by との
アンモニアガスの配管施工
2010年10月 7日 19:02
アンモニアガスの配管工事を行う際の検討から実際の施工に
至るまでの注意事項など見ていきましょう。
アンモニア配管は、高圧ガス保安法で定める材料を使用し
銅、銅合金、SGPは使用しないで、可燃性ガスと同様に注意
をして施行します。25A 以下の配管で鋼管を使用する場合に
は、sch80 を使用することが望ましいとされています。また、
設計温度は -20℃ ～ +200℃ の範囲で考えます。注意するポ
イントとしてはアンモニア配管内で液相の場合が考えられる
ので、通常のガス配管に比べ比重が大きくなります。風圧力
地震力等を十分に考慮して配管支持金具を選定する必要があ
ります。同じ液化ガスの日本LPｶﾞｽﾌﾟﾗﾝﾄ協会(JLPA)の基準を
参考にされたい。
蒸発器を使用する場合は、容器であっても貯槽であっても
液体が取出し易いように取出口はなるべく下の方に位置する
ようにします。50kg 容器の場合は転倒台で容器を逆さまに
して容器弁を下にする方法もあります。500kg / 1000kg 容器
では、後方を上げて前面の出口弁の位置を低くします。蒸発器
での加温の方法としては通常、温水や蒸気による加温方法が
採用されています。蒸発器のタイプは様々ですが、設置場所の
ユーティリティなどを考慮し、その場所に適した方式のものを
選択します。
・蛇乾式
・多管式
・二重管式
・ｼﾞｬｹｯﾄ式
蒸発器は、配管材の設計最高圧力以上の仕様で設計されたも
のでなければなりません。ユーティリティー配管も腐食などを
考慮した材料を選ぶ必要があります。また、蒸発器の設計は十
分な耐震強度のある基礎面が必要となります。蒸発器用の配管
は温度による材料の膨張収縮も考え、応力がかからないように
し、また、曲がりや膨張継手などの挿入なども選択の一つです。
施行は、原則として溶接フランジによる接続または溶接継手
で組み上げます。ニップルやユニオン継手を使用する際には、
20A 以下の範囲にすることが望ましいです。配管の膨張、収縮
などにより応力を生じる恐れがある場合には、その応力に耐え
うるものか、または応力を吸収する構造にする必要があります。
配管の最高点と最低点には、ベントやドレンバルブを取付けま
す。また、配管中の液化アンモニアが外部の熱影響により、圧
力上昇など予想される場合には安全弁が必要です。
アンモニアガスのご用命、アンモニアガス配管工事
アンモニアガス供給設備、アンモニア用調整器・バルブ・流量計など
川口液化ケミカル株式会社まで、ご相談下さい。
TEL ０５０－８８８１－７３９３
E-mail : CutHere_info@klchem.co.jp
ありがとうございます
今日の埼玉県川口市のお天気は？
10月7日 木曜日
天気 はれ
ボンベ庫の温度 朝17℃、昼21℃
です。
小田真嘉氏 ＜成長のヒント＞ より
意志のない人の言うことは誰も聞かない
意志の弱い人は負けるべくして負ける
誰だって全部うまくいくことはない
されど、意志ある人に助け人が現れる
さらに、意志の強い人に才能が花開く
ｂｙ との
ガスセンサー （NH3）
2009年4月23日 18:26
ガス警報器のセンサーは、いままで交換すると捨てるような
ものが多かったのですが、今のセンサー部はリサイクルする
タイプに変化してきております。
一時期はやった使い捨てカメラのように、センサーを包む外箱
を再利用しカートリッジタイプになっています。

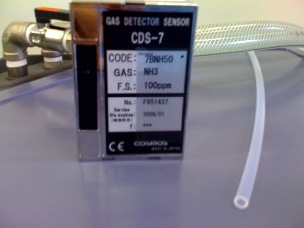

NH3用センサー交換部
上記のようなセンサー部が警報ユニットの中にワンタッチで
脱着可能になっており、交換作業が終わると警報器メーカー
の作業員が持ち帰ります。メーカーのセンサー工場でオーダー
メイドであるセンサー注文が入ると次のセンサー部を製作する
流れになっています。

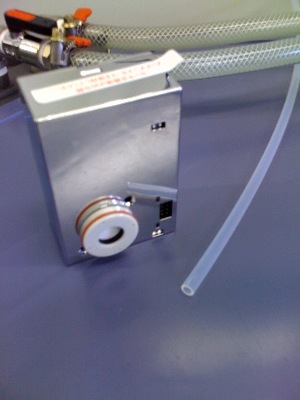

ガス検知部（銀色の箱の下部白い部分で感知してます）
ガス検知器は、センサー部の寿命があります。ガス種や検知
方式により半年もしくは１年での交換となります。保証期間を過ぎ
て使用している場合、高圧ガス保安法でも規定されている事項な
ので違法となりますからご注意ください。
ガス検知警報器、電気工事、パトライト・ブザーなどの警報設備
のことなら川口液化ケミカル株式会社まで、どうぞご相談下さい。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉川口のお天気は？
４月２３日 木曜日
天気 はれ
ボンベ庫の温度 朝、昼２２℃、夜２０℃
です。
今日の天気は爽やかでしたね！
晴れて日差しが強いのですが、湿気がなくカラッとしていて
涼やかな風が気持ちよく吹いていて、春らしく新緑の
若葉がキラキラしている一日でした。
スーパーアンモニア S-NH3
2008年4月14日 22:58
半導体に必要な高純度ガスにはさまざまな種類のガスが
メーカーにより用意されております。
アンモニア（ＮＨ３）の製品規格は？
純度 99.999 vol.%
N2 < 5.0 vol.ppm
O2 < 2.0 vol.ppm
CH4 < 1.0 vol.ppm
H2O < 2.0 vol.ppm
容器 47L (25kg) or 10L (5kg/2kg)
容器ﾊﾞﾙﾌﾞ JIS.W22-14R
となっています。
化合物半導体の用途に更なる高純度アンモニアガスが
用意されています。
純度 99.9998 vol.%
N2 < 1.0 vol.ppm
O2 < 0.1 vol.ppm
CO < 0.1 vol.ppm
CO2 < 0.1 vol.ppm
CH4 < 0.1 vol.ppm
H2O < 0.1 vol.ppm
SiH4 < 0.05 vol.ppm
GeH4 < 0.05 vol.ppm
H2S < 0.1 vol.ppm
容器 48L (19kg:1.5MPa/14kg:1.5MPa/8kg:1.5MPa)
9.4L (1.8kg:1.5MPa )
容器ﾊﾞﾙﾌﾞ JIS.W22-14L
と優れたクオリティを保証しております。
高純度アンモニアガスのお問い合わせは
川口液化ケミカル株式会社までお気軽に
ご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpありがとうございます。
今日の埼玉のお天気は？
４月１４日
天気 はれ
ボンベ庫の温度 朝１０℃、昼１１℃、夜１５℃
です。
プロパンガスの漏えいが大阪であったそうです。
ガス漏れのクサイ匂いがしたら、火の元に注意し、ガスの
元栓を閉じ、風上など安全な場所に速やかに非難しましょう。
