真空フランジ ISO-63

2012年1月20日 20:56

装置に接続されている真空排気セットを交換する必要が出たある日のことです。

RP+MBP エドワーズ製排気セット

交換して取り付けるべく新たな真空排気セットを接続するため同じ規格の真空
フランジを合わせようとしたところ・・・

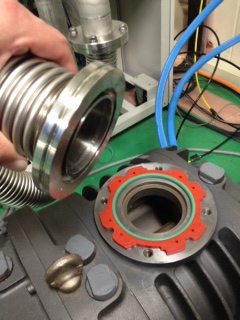

ISO-K 63 フランジとISO-F 63 フランジ

「合わない!!」

すぐに真空排気して作業を進めるつもりが、使えない!

なんてこと、ありました。 (゜◇゜)~ガーン

ご存知の方にはお分かりのことと思いますが、「ISO 63」には2種類のタイプがあるのです。

ひとつが    ISO-K  K はクロークランプタイプのことを言います。
もうひとつが  ISO-F  F はフランジタイプのことを言います。

ISO 63 という言葉では同じ真空フランジ規格ですが、全くことなる固定方法になります。
冒頭の接続できないというのは ISO-K x ISO-F な訳だから、合うわけないのです。

ISO-K63 x ISO-F63 相フランジ

已む無く接続するための異型フランジを急ごしらえしました。


MBP吸気口ISO-F63に接続した相フランジ

先ずはMBPの吸気口にISO-F63フランジをCoシールと呼ばれるシール材を挟んで接続します。
※Coシールは、エドワーズ製ISO-F63用シール材です。

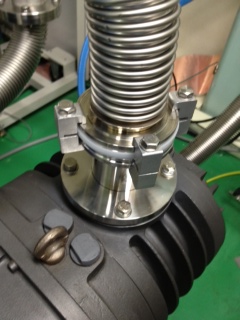

ISO-K63 フレキシブルホース x ISO-F63 MBP接続

フレキシブルホース側をISO-K63 用クロークランプ4点で締め付けて接続完了です。

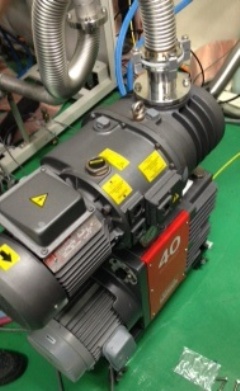

RP+MBP x ISO-K63フレキシブルホース接続完了

それでは今回、なぜそうなったか?

真空ポンプの所有者は、ISO-63 といえば、ISO-F 63 のボルトナットで締め付けるフランジタイプが常識と思っていた。

フレキ側を用意した製作者は、ISO-63 といえば、ISOK 63 のクロークランプで締め付けるタイプが常識だと思っていた。

それをお互いに理解せず、現場で大騒ぎとなってしまったのです。 (#^.^#)


この機会では運よく実害が出ず済んだのでよかったのですが、状況によってはただですまされないことも
あります得ますので注意しましょう!

ありがちな事件簿でした。
