第64夜 ゼロ点ズレの最後の容疑者は？ ﾏｽﾌﾛｰｺﾝﾄﾛｰﾗｰ
ガス、液体の流量制御および流量計測機器であるマスフローコントローラー
マスフローメーターに関する機能、原理、使用法用などを詳しく解説・解明する
「ＭＦＣ千一夜物語」第六十四話です。毎回深い話がなんと六十四話です！
流量制御、流量計測の知りたかったことが、スッキリするかもしれませんよ。
では、講師の Decoさんよろしくお願い致します。
第64夜 ゼロ点ズレの最後の容疑者は？
皆さん、こんばんは。MFC千夜一夜物語 第64夜です。
朝夕涼しくなりました。この時期は服装に悩みますね。クールビスでしばらく
着ていなかった上着をクロゼットから取り出したら、無くしたと思っていたボール
ペンが見つかりました。思わぬところに隠れていたものです。
さて、今夜はゼロ点ズレ最後の容疑者達です。「その他 MFCの外部要因」
大きなくくり過ぎて、どこが悪いのかよくわからないのですが、MFCという製品
が、スタンドアロンで成り立つ訳では無く、配管システムや電装システムの一
部であるが故に、外部のちょっとした異常に左右される事もあるということです。
そこを丹念に消しこんでいかずにMFC本体にばかり目が行っていると、真犯人
を見過ごす事になりかねません。
例えば、MFCの流量表示器がおかしい場合。この表示器には色んな種類が
ありますが、だいたいの構成は、MFCの流量出力信号DC0〜5Vを、3+1/2桁
程度の(表示のMaxは「1999」)LED表示で流量値や％値に読み替えて表示して
います。こういった機器にもゼロ点調整トリマーがあることをご存知でしょうか？
0VDCをちゃんと0000で表示する、ここがずれていてはMFCのゼロ点はずれて
いないのに、ゼロ点がずれて表示されてしまいます。目に見える現象は同じでも、
これは「表示機の異常」ですね。

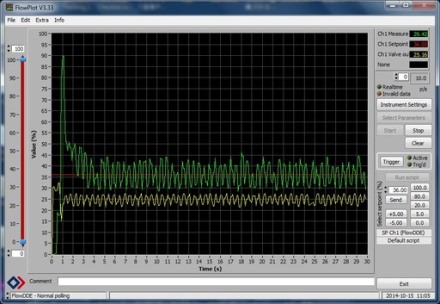

例えば、MFCの流量出力の信号ラインにノイズが乗ってしまった場合。MFCの
信号は先ほどお話しましたDC0〜5Vです。計測器の世界でメジャーな4-20mA
に比べると、長い距離ケーブルで引き回した際には、電圧降下が発生する可能性
があります。また、ケーブルの結線に問題があった場合や、強いノイズに晒された
場合、COMラインにノイズが乗る事で０の値がずれる可能性があります。MFCは
ちゃんと0Vを指示しているのに、その信号が伝わる過程でノイズ影響によりずれて
しまう。ここでもMFCのゼロ点はずれていないのに、ゼロ点がずれて表示されてしま
います。目に見える現象は同じでも、これは「ケーブルの異常、ノイズの影響」ですね。
こういった周辺機器の不具合からくる問題を切り分ける方法は、MFCを一度切り
離してみることです。表示器の異常ならば、配線を正常なラインのものと入れ替え
てみて表示器の値がどうなるかを見てみましょう。MFCの不具合ならば、表示器を
交換してもやはり結果は同じです。でも、不具合が表示器に起因していれば、当然
不具合は消失します。
ケーブルの異常の場合も対処は同じですが、ノイズが原因の場合は設置されて
いる部屋自体にノイズ影響が発生していて、隣接するラインも同じ現象が発生する
場合が多いので、MFCを取り外して、まずは問題の発生しているのとは別のAC電源
環境で評価してみるというのが確実な方法です。
以上 MFCのゼロ点ズレの犯人を捕まえてみました。おかしいなと思ったら、まず
手始めに原因を切り分けてみましょう。ただ、おかしいというだけでメーカーに修理依
頼しても、「不具合は再現しません。」と返却され、結果調査に出した時間だけが無
駄になってしまいます。それでは！
【あなたにマスフローの夜が来る〜マスフロー千夜一夜物語】
故障かなと思ったらなんでも機器メーカーの原因とは限らないのがＭＦＣ／ＭＦＭの
特徴です。複合的に周辺機器、環境を含めて検証する必要がありそうですね。
今回も勉強になりました。
