SUS316L 1/8"配管ベンダー曲げ加工

2009年2月20日 20:06

 特殊ガス配管で1/4"や3/8"、ちょっと頑張って1/2"などの
パイプを、任意の場所で曲げる場合、「ベンダー」と呼ばれる
冶具を使って、歪な曲げにならず綺麗に処理することができま
す。
 厳密にはステンレス製であっても、金属の母材が伸びたり縮
んだりして形が変わっていますので、接ガス面(ガスが流れる
配管内面のこと)が圧縮されたり、引き伸ばされたりした部分
ができています。当然ですが物理的に変化のある配管内面に
悪影響を与えるようなこともあります。腐食系ガスや高純度ガス
などの場合には問題が起こり得ますので、あらかじめ曲った形
状の継手(溶接エルボ・溶接ティー)を使用し、自動溶接加工す
るなどの施工方法を選択することが必要です。
 径の細い1/8"チューブの場合には、肉厚が薄いため曲げ加工
や溶接加工する際には特に注意が必要です。手曲げでが出来
るので利用しやすい反面、配管内径が楕円になったり流路が狭
まったりすることもあります。
 細々した装置内ガス配管の組み込みを行う馴れた配管職人さん
に言わせると、ベンダーで処理しないとパイプが閉塞することもあり
えるので1/8"ベンダー処理は必要だとおっしゃる方もいらっしゃい
ます。

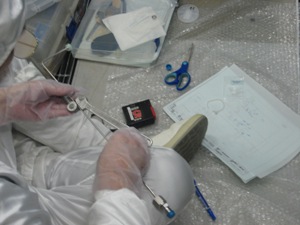

1/8"ベンダーで曲げ加工をしている様子

利用目的や設備の仕様によって、手曲げでなく1/8"ベンダー曲げ加工
が適当です。

真空装置、成膜装置、実験装置などのガス配管組み込み作業など
川口液化ケミカル株式会社まで、どうぞご相談ください。
