2008年10月
特殊継手
2008年10月31日 08:52
SAE,NPT,MS33649,AMICO(HP),Slimline(MP)
これらは何の記号だかご存じでしょうか？
すべてガスの継手規格の名称です。たとえば・・・
・SAE
ｿｻｲｴﾃｨ ｵﾌﾞ ｵｰﾄﾓｰﾋﾞﾙｴﾝｼﾞﾆｱﾘﾝｸﾞの略称で、Oﾘﾝｸﾞｼｰﾙの
並行ネジでトルク管理が可能なため自動車産業で多用されて
います。
・NPT
日本では現行 R or Rc などと呼称が変わりましたが、以前の
PT 継手（テーパー継手）のアメリカ規格です。
・MS33679
MSは、ﾐﾘﾀﾘｰｽﾀﾝﾀﾞｰﾄﾞの略称で、後に続く数字は数種類ある
ネジの型番を示すものです。その他に AN （略称：アン） とも
呼ばれているフレア継手（テーパー面メタルタッチ）ですので
振動に強いため航空宇宙分野で利用されています。
・AMICO
超高圧使用の継手で日本ではｱﾐﾝｺと昔から呼ばれアメリカ製ｵｰﾄｸﾚｰﾌﾞ
BeTech、HIP社などが手掛けており、70MPaないしは100MPaといった燃料
自動車用高圧部に利用が進んでいる継手です。
・Slimline
これも高圧継手ですがAMICOよりも低い中圧（といっても35Paなど）
を補う種類の継手となっております。
いろいろと種類がありますが、どれも特殊な世界ではあるものの
汎用継ぎ手です。上記継手とごくごく一般的な継手との変換継手
製作継手など川口液化ケミカル株式会社までご相談ください。
TEL ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
10月31日 金曜日
天気 はれ
ボンベ庫の温度 朝11℃、昼14℃、夜13℃
です。
居酒屋さんでお鍋がおいしい季節ですね！
気が早いのですが忘年会はどこにしようか？
などと考えているのは私だけですね。
変換フランジ （真空）
2008年10月30日 19:25
真空装置と真空排気系との接続部で、口径の異なるフランジを
必要とする場合はございませんでしょうか？
大手真空メーカーや部品メーカーのカタログにないような変換フランジ
面間の指定がある製作もののフランジ、JISとICFなどのように規格の
違うフランジ同士を接続する場合の相フランジなど製作いたします。
JIS4ｲﾝﾁ x JIS8ｲﾝﾁ + ﾊﾞﾀﾌﾗｲﾊﾞﾙﾌﾞの弁体の動作を考えた相ﾌﾗﾝｼﾞ
また、真空とガス、ステンレスと石英、異種金属同士の変換フランジなど
ご相談ください。
川口液化ケミカル株式会社
TEL ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
10月30日 木曜日
天気 くもり
ボンベ庫の温度 昼14℃、夜13℃
です。
田口選手の活躍するフィリーズが優勝し、自身2度目の
Wシリーズ優勝となりました。出場機会こそなかったものの
優勝経験できない選手がどれだけいるかわからない中で
2回目の経験はすごいツイてますよね！
磁石の力だ！ソレノイドバルブ！
2008年10月29日 19:37
マスフロコントローラーとは？
毎週水曜日のMFC解説シリーズをお読みになられた方であれば
それなりに説明できますよね！まだまだ深掘りしていきますよ！
それではDeco先生よろしくお願い致します。
第18夜 磁石の力だ！ソレノイドバルブ！
皆さん、こんばんは。マスフロー千夜一夜物語 第18夜です。
すっかり寒くなりました。出張先の寒さと大雨ですっかり風邪
を引き込んでしまいました。秋は短く、そうそうに冬支度ですね。
MFCでも一番ホットなサーマル方式のバルブを前夜ご紹介
しましたが、今晩は2番手としてソレノイドバルブをご紹介します。
おそらく今、世界で稼働しているＭＦＣに使われているバルブ方
式としては、一番多い方式ではないかとDecoは思っています。
それくらいメジャーなこのバルブ方式ですが、ソレノイドバルブは
和訳すれば電磁弁です。
それだったら知っているよ！とおっしゃる向きもあるかと思いま
す。なにせ遠隔操作できる閉止用バルブとしては、色んな企業
から製品化されていますからね。
ＭＦＣに使用されるソレノイドバルブの一般的な構造を図にして
みました。あくまで一般的なバルブの説明図で、特定の企業の
技術を指す物では無いことをお断りしておきます。
ソレノイド式でバルブを動かすのは、コイルを巻いて作った電磁石
の発する磁力です。原理は簡単で、コイルにかける電圧で電磁力
を調整することで、バルブを引き上げています。当然、バルブを下に
引っ張る力がないと、すぐにガバッと開いてしまうので、板状のスプ
リングなどで電磁力と反対方向へ反力を形成しています。一般の電
磁弁とＭＦＣ用ソレノイドバルブの基本構造は同じです。ただ、電磁弁
は、ある電圧かければ全開（もしくは全閉）という動作をすればいいの
ですが、ＭＦＣは流量を細かく制御するために、じわじわ開き始めて、
できるだけ徐々に全開に至る特性で、全開〜全閉の間の部分が制御
しやすく使えるように調整されているという特性の違いがあります。
第16夜で勘違いされたお客様も、実はこのソレノイド＝電磁弁という
連想からのものでした。電磁弁は開閉しかできないから、何回も開け閉
めしてガスを少ずつ流しているという発想ですね。まさかその途中の状
態で、MFCがバルブを止めて、がんばって制御しているとは、お客様も
思わなかったようですね。
来週はまた別方式のバルブ話です。では、また来週。
【あなたにマスフローの夜が来る〜マスフロー千夜一夜物語】
MFC、MFM、ガスフローシステムなどのことなら
川口液化ケミカル株式会社までご相談ください。
TEL ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
10月29日 水曜日
天気 くもり
ボンベ庫の温度 朝13℃、昼18℃、夜16℃
です。
昨日の朝方もそうでしたが、朝焼けの赤というかオレンジというか
朝の霞が鮮やかでした。
気温が下がり空気が締まった感じも見た目に影響しているかもしれませんね。

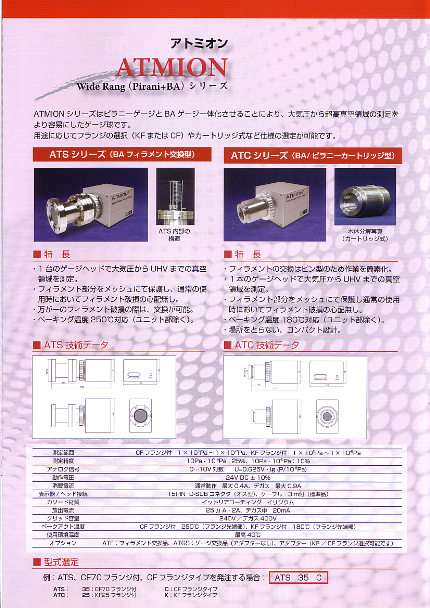

Wide Rang (Pirani + BA) Gauges
2008年10月28日 15:01
ドイツ国 VACOM社製真空ゲージ
アプリケーションに合わせて、組み合わせができる
真空計ができました。１台で大気圧から超高真空
までを測定可能にしております。
ATMIONシリーズはピラニーゲージとBAゲージを一体化させることにより、大気圧から
超高真空領域の測定を容易したゲージです。用途に応じKF、NWフランジの選択とカート
リッジ式などの選定が可能です。
測定範囲 1x10 5Pa 〜 1x10 -8Pa (CFフランジ仕様）
測定精度 10 〜 10 -6Pa : 25% , 10 〜 10 -8Pa : 10%
ｱﾅﾛｸﾞ信号 0-10V対数 U=0.625V/lg(P/10 -8Pa)
動作電圧 24V DC±10%
消費電力 通常動作 最大 0.4A ﾃﾞｶﾞｽ 最大 0.9A
表示器/ﾍｯﾄﾞ接続 15PIN D-sub コネクタ（ｵｽ型）、ｹｰﾌﾞﾙ長 3m
ｶｿｰﾄﾞ材質 ｲｯﾄﾘｱｺｰﾃｨﾝｸﾞ ｲﾘｼﾞｳﾑ
放出物質 25μA・2A ﾃﾞｶﾞｽ中 20mA
ｸﾞﾘｯﾄﾞ容量 240V / ﾃﾞｶﾞｽ 400V
ﾍﾞｰｸｱｳﾄ温度 CFﾌﾗﾝｼﾞ付 250℃（ﾌﾗﾝｼﾞ先端部）、KFﾌﾗﾝｼﾞ付 180℃（ﾌﾗﾝｼﾞ先端部）
使用環境温度 最高 40℃
真空ゲージ、真空ポンプ、真空チャンバー容器製作まで
川口液化ケミカル株式会社までご相談ください。
TEL ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
１０月２８日 火曜日
天気 はれ
ボンベ庫の温度 朝12℃、昼15℃、夜16℃
です。
お昼間に事務所に居てもブルっとするような涼しい陽気に
やっとなった感じですね！
世の中の変化が速くて季節感を感じないまま年を重ねる
自分がいます。
暑さ寒さを五感で敏感に感じ、年を重ねたいです。
Wide Rang (Pirani + BA) Gauges
高圧ガス認定品
2008年10月27日 19:31
高圧ガスの法律に係る特定の設備には「高圧ガス認定品」
を使用することが定められております。
このパッキングされたダイヤフラムバルブは、見た目としては
何が特別というわけでもなし、特別輝いているわけでなし、別に
スペシャルであることを感じさせるものではありません。
ですが、次の写真の矢印左下の刻印を見た瞬間、このバルブ
がただのバルブではないことが見て取れます。
アルファベットの 「 K ＋ H ＋ K 」 が組み合わさったマーク
こそが高圧ガス保安協会による検査に合格した証しである「高圧ガ
ス認定品」にのみ打刻される刻印です。
この刻印を得るために、多くの書類を準備し、万全の体制で試験に
望みます。テストに不合格になれば、場合によっては設計からのやり
直しになることもあります。
通常の汎用品でも、認定品扱いの場合は特に納期にご注意ください。
どれほど急いでいたとしても、認定試験をスルーされることはありませ
んし、費用をかけて宅配TOP便のように大急ぎで処理していただける
こともありません。通常納期＋数か月間の余裕をもってお仕事を進め
られることをお勧めいたします。
高圧ガス認定品、高圧ガス特定設備、特殊材料ガス消費設備など
川口液化ケミカル株式会社までご相談ください。
TEL ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
１０月２６日 月曜日
天気 晴れのち雨
ボンベ庫の温度 朝１５℃、昼１８℃、夜１５℃
です。
川口では夕方、真っ暗な空の色になり
学校の体育館で大きな荷物を転がしているような
雷のゴロゴロといった地響きを伴った音が鳴り響いておりました。
ほんとに近所で荷物を引いているように聞こえたんですよ！
バリアブルコンダクタンスバルブ
2008年10月26日 17:24
大気圧以下の真空容器の中に大気圧以上のガスを導入する
には、真空容器内の圧力が下がりすぎないよう、または、所定
の圧力に安定させるために圧力調整する必要があります。
コンダクタンスを変化させることのでき完全なカットオフもできる
バルブがあります。
これはバリアブルリークバルブで超高真空環境でサファイヤと銅
ガスケットとの接触によりガスの導入量を微少にコントロールでき
完全な閉止（封止）もできるタイプです。
このほかにもガスフローコントローラーもしくはガスドージングシス
テムなどと呼ばれ、ガスを真空容器内へ導入しながらバタフライ型
やフラップ型、ニードル型バルブンなどのバリアブルコンダクタンス
バルブでポンプの排気量やガスの導入量を真空計の圧力を制御
しながら自動制御させるシステムです。
真空中での圧力コントロール、ガスフローコントロールシステムなど
川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
１０月２６日 土曜日
天気 くもり
気温 １８℃（PM5:45）
です。
浦和パルコのいわゆるデパ地下、大丸やその近隣の
食品フロアーはどこも盛況のようです。
丸広デパートでも大勢の買い物客がレジの前に列をなしてました。
レジスターの女性従業員さんが大わらわでした。
オゾンガスのボンベ充填は？
2008年10月25日 21:38
窒素ベースのオゾンバランスの混合ガスでのボンベ充填は
可能でしょうか？
そのようなご質問をいただきました。国内の産業ガス充填
メーカーに確認しましたが、残念ながら答えは「不可」でした。
主な理由は、ボンベが腐食など影響をうけるため充填が困難
であるとのこと。
そもそもオゾンガスとは？
O3 オゾン
分子量 ： 48.0
CAS番号 ： 10028-15-6
沸点 ： −112℃
融点 ： −193℃
水への溶解度 ： 0.1 g/100 ml (0℃)
加温すると分解し酸素を生じて、火災の危険性があり、強力な
酸化剤であるため可燃性や還元性の物質と激しく反応します。
アニリン、ベンゼン、臭素、（ジアリルメチルカルビノール＋酢酸）
ジエチルエーテル、Ｎ２Ｏ５、エチレン、臭化水素、ＨＩ、ＮＯ２、ＮＯ
ＮＣｌ３、ＮＩ３、ニトログリセリン、有機液体、有機物、Ｓｂなどとと危
険な化学反応を起こします。また、金やプラチナを除くほとんどの
金属を侵す性質を持ちます。
ですので、ボンベでのご用意は、オゾン発生装置に譲ることになり
ます。
特殊ガス、特殊ガス配管工事、特殊ガス供給設備など
川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
１０月２５日 土曜日
天気 くもり
気温 １９℃（PM10:00）
です。
本日、久しぶりにディズニーランドに行きました。
午前９時過ぎには入園制限で当日券所有者以外の
入場券販売が午後５時以降でした。
ディズニーシーに行っても、発券所で入場券を購入すべく
並ぶこと軽く１時間強。
陽気が良く、お給料日以降の土曜日とはいえ
底堅い堅調ぶりです。
オリエンタルランド強し！！！

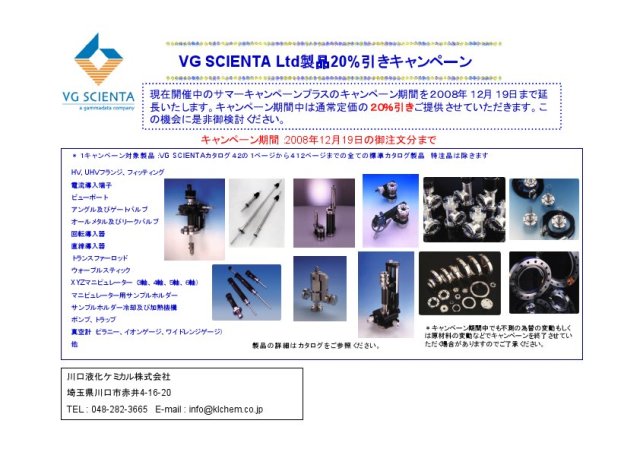

超高真空機器 VG キャンペーンのお知らせ
2008年10月24日 15:14
VG SCIENTA Ltd 製品 20%引きキャンペーン
現在開催中のサマーキャンペーンプラスキャンペーン期間を
２００８年１２月１９日まで延長します。キャンペーン期間中は
通常定価の２０％引きでご提供させていただきます。
HV,UHVﾌﾗﾝｼﾞ、ﾌｨｯﾃｨﾝｸﾞ、電流導入端子、ﾋﾞｭｰﾎﾟｰﾄ、ｱﾝｸﾞﾙ及び
ｹﾞｰﾄﾊﾞﾙﾌﾞ、ｵｰﾙﾒﾀﾙ及びﾘｰｸﾊﾞﾙﾌﾞ、回転導入器、直線導入器
ﾄﾗﾝｽﾌｧｰﾛｯﾄﾞ、ｳｫｰﾌﾞﾙｽﾃｨｯｸ、XYZﾏﾆﾋﾟｭﾚｰﾀｰ（3,4,5,6軸）
ﾏﾆﾋﾟｭﾚｰﾀｰ用ｻﾝﾌﾟﾙﾎﾙﾀﾞｰ、ｻﾝﾌﾟﾙﾎﾙﾀﾞｰ冷却及び加熱機構
ﾎﾟﾝﾌﾟ、ﾄﾗｯﾌﾟ、真空計、ﾋﾟﾗﾆｰ、ｲｵﾝｹﾞｰｼﾞ、ﾜｲﾄﾞﾚﾝｼﾞｹﾞｰｼﾞほか
超高真空機器コンポーネント、超高真空チャンバー製作など
川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
１０月２５日 金曜日
天気 くもりのち雨
ボンベ庫の温度 朝１７℃、昼２０℃、夜１９℃
です。
雨の日の自転車の運転で傘をさす行為が交通違反になりましたが
雨の日に雨合羽姿で部分的に濡れながら通勤するのは難しい場合
もありますよね。ハイ！
ボンベ庫の構造
2008年10月23日 09:26
ボンベを収納するボンベ置場やボンベ収納庫には
細かな規定があります。
構造は・・・？
・構造物は屋根が燃えない材料である
・天井部、床面部に開口部を大きく取り通風をよくする
・置き場は水平にする
・ボンベ転倒防止に鎖がけなどする
・直射日光を避ける
・ボンベを４０℃以下の状態に保つ
・容器置場周囲２ｍには、火気厳禁、引火性、発火性のものを置かない
運用上は・・・？
・充填容器と残ガス容器を区別して保管する
・計量器など作業に必要なもの以外は置かないこと
・可燃性ガス、毒性ガス、酸素ガスなど区別して保管すること
などなど。
高圧ガスに係わる設備や特殊ガス配管工事など
川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉川口のお天気は？
１０月２３日 木曜日
天気 あめ
ボンベ庫の温度 朝１７℃、昼２０℃、夜２０℃
です。
アメリカ大リーグで岩村選手が活躍してますね！
イチローにつづきヒーローが次々誕生してますね！
すごいことですね！
今日の環境情報は？
世界銀行は、世界で貧困人口が１０〜１４億人に達していると
報告してます。１９８１年には約５億人と推定されており、これま
でよりもはるかに貧困人口が増しています。特にサハラ砂漠以南
のアフリカでは２億人から３．８億人へ倍増しており人口の約５０％
が貧困状態にあるのです。
サーマルで動くのはセンサーだけではない？
2008年10月22日 19:23
ﾏｽﾌﾛｺﾝﾄﾛｰﾗｰの伝道師 DecoさんによるＭＦＣ解説シリーズ
第一七回目です。それではお勉強致しましょう！
第17夜 サーマルで動くのはセンサーだけではない？
皆さん、こんばんは。マスフロー千夜一夜物語 第17夜です。
先週に引き続きDecoはハイテンションなＭＦＣお仕事人生を
送っています。歳を取ると徹夜仕事や、移動距離の長い出張
を続けると、へたるのも早いようで、メンテナンスフリーとは行き
ませんね。ＭＦＣも定期的なメンテナンスを受けていただくと、
長生きできます。川口液化ケミカルさんへ気軽に相談してみ
てくださいね。
さて、今晩はＭＦＣに搭載されている一風変わった「バルブ」
のお話です。
ＭＦＣのバルブが変わっているポイントとして、以下が挙げられ
ると思います。
１） 閉めきる性能より、途中の開度を微妙に調整できる性能を求められる
２） 手動や空圧ではなく、電気的に制御できる必要がある
３） 高速応答性能も求められる
４） 禁油処理でなければいけない
５） ゴミを出さない構造でないといけない
６） 1SCCMから100SLM、もしくはそれより大きな流量への対応が必要になる
こんなところです。
なかなかこうの要求を満たしてくれる便利な構造のバルブは
見つからないものですが、世の中にはアイデアマンがいて、四半
世紀前の黎明期第1世代ＭＦＣに搭載されていたバルブには、既
にこの用件をかなり満たしたバルブの傑作がありました。
その名も「サーマルバルブ」・・・ えっ、和訳して「熱式バルブ」！
センサーも熱式だし、よっぽどＭＦＣを作り上げた方達は熱いハート
の持ち主だったのかもしれませんね。
このバルブの構造をDecoの記憶から絵にして貰ったのが、この図です。
※あくまで一般的なバルブの説明図で、特定の企業の技術を
指すものでは無いことをお断りしておきます。
このバルブは中央のニードル部を熱膨張係数の高い材料で
構成しており、それにヒーター線が巻き付けてあります。このヒー
ター線の温度を電気的にコントロールすれば、その温度の高低
により、バルブが膨張して延びたり、縮んだりするわけです。
これなら １） ２） の要求をクリアできた訳です。
ただし、このバルブには特性上どうしても苦手とするところが
ありまして、特に3)高速応答は苦手でした。「熱して延びる」の、
「醒まして縮む」という動作をイメージしてもらえば、確かにそん
なに高速で動ける筈はないですよね。
そこで次の構造のバルブが考案されてくることになります。人間
は工夫を続けるもので、機械の進歩・進化の歴史をたどるのは
楽しい物です。
では、その楽しいお話はまた次週。
【あなたにマスフローの夜が来る〜マスフロー千夜一夜物語】
マスフロコントローラーのことなら川口液化ケミカル株式会社
までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉川口のお天気は？
１０月２２日 水曜日
天気 はれ
ﾎﾞﾝﾍﾞ庫の温度 朝１５℃、昼２０℃、夜２１℃
です。
今日、朝に気が付きましたがモミジが
赤く色づき始めましたね。
寒暖の差が徐々に木々の彩りを見せて
くれつつあるようです。
目を楽しませてくれる、季節感を感じられる、いい時期ですね！
今日の環境情報は？
国連ＷＨＯは、スウェーデンとアフガニスタンでは出産時に命を
落とす妊婦の割合が２０００倍以上、日本人とアフリカのレソトの
平均寿命の差が４２年あることなどが示されております。
容器再検査
2008年10月21日 19:47
高圧ガス容器は定期的に法定検査をすることが
義務付けられています。
検査期限を過ぎてもボンベの中に入ったガスは無く
なるまで使用できます（容器貸与期限：レンタル期間
にご注意ください）。ですが、ボンベが空になったとき
ガスを充填することはできません。
※あくまで容器をお客様がご購入になられた所有容器
の場合に限ります。
それでは、どのような検査項目があるのでしょう？
・重量検査
製造時と検査時の減量(kg)、率（%)の測定
・耐圧試験
試験圧力時の全増量（cc）、恒久増量（cc）、率（%）
音響試験
・検査
内部検査、外部検査
※バルブは別に検査および交換となります。
変形していたり、ヒビがあったり、内面があまりにも錆びていたり
した場合には、別の工程を経て再検査となります。
高圧ガス容器、高圧ガス容器再検査、高圧ガス容器のご購入
のことなら川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
１０月２１日 火曜日
天気 はれ
ボンベ庫の温度 朝１５℃、昼２１℃、夜２０℃
です。
セリーグの日本一決定戦に挑む席を
昨年に続き、先ずは勝負強い中日が制しました。
ジャイアンツとの対決がどのような結果になるのか？
楽しみですね！
今日の環境情報は？
原発の追加計画数はロシアで４０、アメリカで３５、中国で
３０、インドで２０、日本では１０となっています。
新規導入は、オーストラリア、トルコ、ベトナムなど２６カ国。
パンドラの箱を開けることになりかねないと危惧する声も。
アルミ製の真空システム
2008年10月20日 22:04
加速器設備の真空機器には、素材が放射化し人が被ばくする
危険があるため、減衰率の大きなアルミニウム合金が利用されて
います。
ですが、一般的なアルミニウム合金の表面は強い酸化膜のため
ガス放出速度が大きく超高真空領域での利用は難しいとされてお
りました。しかし、アルミニウム合金の表面から放出するガス発生
の原因となる多孔質をはじめに付いている酸化膜を除いた後に、
とても緻密な酸化膜処理を施すことで、ガス放出を抑えられ、ガス
の吸着も少なくなるなど、ステンレス鋼と遜色ない超高真空処理で
の利用が可能なのです。
真空チャンバー、真空フランジ、真空リークチェック、真空ポンプなど
川口液化ケミカル株式会社までご相談ください。
TEL ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
１０月２０日 月曜日
天気 はれ
ボンベ庫の温度 昼２１℃、夜２０℃
です。
アメリカ大リーグで、岩本選手のいるデビルレイズが
松坂選手のいるレッドソックスを退けました。
これからの岩本選手の活躍が見ものですね！
今日の環境情報は？
電力の約８割を依存するフランスで７月、原発関連施設の
放射能漏れ事故が３件発生したそうです。
・ウラン溶液が１万８７００リットル河川に流出
・廃液処理場のパイプが破損し、放射性物質数１００グラムが
漏れた
・運転停止中の原子炉配管から放射性物質が漏れ
従業員１００人が被爆した。
事故原因は、設備の故障と人為的なミスが重なったようです。
加速器
2008年10月19日 17:30
プロトンや重イオン、電子を高エネルギーで加速することで
さまざまな実験を行う粒子加速器は、日本では高エネルギー
物理学研究所トリスタンなどがあります。
SOR（Synrotron Orbital Radiation）と呼ばれる放射光を作り
出す電子加速器は、光の速度に近い状態まで電子を加速させ
磁場で偏向することにより放射される電磁波を発生させるもの
です。その電磁波の波長は、可視領域からX線領域までの連続
スペクトルを持ちます。これは特に紫外線領域からX線領域まで
の連続スペクトルを発生する機器がなかったことからその用途が
注目され、SOR光の鋭い指向性と非常に強度が強いことなどを
利用し応用されております。
この加速器は、６００MeV 程度まで電子を加速し、直線型の
加速器で電子を加速したものを、リング状の軌道に導入し、高周
波加速を行いつつ偏向磁場より放射光を偏向軌道の接続方向へ
放出する構造となっています。
この電子蓄積リングは、電子ビームを一秒間に数千回転させた上
数時間保持する必要があるので、できる限り残留ガスを少なくする
必要があります。SOR光がビームダクト内面に照射されるときにガス
が放出されるので有効にそのガスを真空排気する必要があります。
ビームがない状態で１x１０ -8Pa 以下に真空度が保持されている状
態が必要なためイオンポンプ、チタンサブリメーションポンプなどが
メインポンプとして利用されています。
真空排気セット、真空チャンバー製作、真空継手・フランジ製作など
川口液化ケミカル株式会社までご相談ください。
TEL ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
１０月１９日 日曜日
天気 はれ
気温 ２１℃
です。
今日の新大阪は、昨日の神戸同様お天気良かったです。
埼玉も秋らしい陽気で気持ちよかったですね！
今日の環境情報は？
原発はＣＯ２削減の切り札とも言われていますが
人為的なミスや大地震、コンピューターの誤動作で
大事故の可能性があり、一度起こると核兵器に匹敵する
被害が予想されています。
ドイツ、スウェーデン、デンマークなどが原発全廃を決めています。
地震大国日本では、５５基が稼働中。建設中が３基
増設計画が１０基となっています。
装置周りのガス配管
2008年10月18日 00:00
ＭＯＣＶＤのリアクターチャンバーに接続するガス導入
配管で、チャンバークリーニングやメンテナンスなどで
ＶＣＲ溶接継手などを脱着する頻度が多い場合には
高純度ガス配管同等の内面処理を施したフレキホース
などを利用することをお勧め致します。
ハード配管の固定された継手面間が少しでもずれると
ＶＣＲ継手の当り面が微妙に合わせられず、よもやすると
製作しなおしになることも有り得ます。そんなときのために
ハード配管部にＸＹＺ方向に１０〜２０ｍｍ程度の自由度を
持てるフレキ配管を挿入すれば、継手接続が苦も無く可能
になります。
装置周りのガス配管、ブロック配管、改造配管、ルート変更
重金属などの無害化処理、バルブ、調整器などので流れ交換
などなど、川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
１０月１８日 土曜日
天気 はれ
温度 １９℃
でしょう。
大阪はTシャツでも良いような晴天でした。
神戸の街は、関東の横浜よりも洗練されて
綺麗で美しいかもしれません。
今日の環境情報は？
「フードマイレージ」とは？
日本がたくさん海外から食品を輸入しているから
そこでたくさんＣＯ２をだしていますよというものです。
なるべく国産の地産地消をすすめましょう！
液体窒素を利用するには・・・
2008年10月17日 15:31
液体窒素を使って対象物を冷やす用途は、実験用、検査用
生産用などさまざまあります。何がしかの液体窒素容器から
ＬＮ２を取り出し、オープンデュワーのような器に出すか、その
ままサンプルステージなど導管により直接冷却する方法がとら
れます。
そのとき液体窒素が常温の配管や容器など接触する部分で
蒸発し気化（ガス化）するので、その逃げ道を確保してやることが
肝心です。配管のような圧力の溜まり易い部位には圧力を逃がす
安全弁や自動制御した電磁開放弁などを設け異常に昇圧するの
を防ぐ必要があります。
注意したいのは、法的（高圧ガス保安法）に液化ガスが０．２MPa
以上になる場合には、高圧ガス設備の適用を受けた強度を有し
耐圧検査を受け漏れが無く、ミルシートなど材質が明らかな設備に
する必要があるのでこの点でも注意が必要です。
※閉塞容器・設備は、現に液化窒素などを利用しているだけで
圧力に関わらず認定設備となる解釈もありますので、あわせて
ご確認ください。
液化窒素、液化ヘリウムなど極低温機器のご相談は
川口液化ケミカル株式会社までご連絡ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉川口のお天気は？
１０月１７日 金曜日
天気 はれ
ボンベ庫の温度 朝１４℃、夜１９℃
です。
「奇跡のリンゴ」 幻冬舎 石川拓治著
「絶対不可能」を覆した農家 木村秋則
の記録
ＮＨＫ「プロフェッショナル仕事の流儀」
製作班 監修
帯のコメント
木村秋則さんのリンゴは来るべき未来への
叡智を与えてくれる「智恵の果実」だ。
脳科学者 茂木健一郎氏
ＤＶＤもありますのでご視聴いただくか、ぜひご一読を！
液体窒素液面センサー（管理）
2008年10月16日 23:55
液体窒素 −１９６℃ （常用温度を含め約−２００℃）
この温度の液体を水と同じように制御するのは容易ではありません！
（あえて言い切ります！！！）
・先ずは液体窒素用センサーが少ない
・液体窒素用のガス機器（バルブ、継手、圧力センサー）など
何を使ったらよいのか解らない
・製作する業者（メーカー）が解らない
・液体窒素をどのように扱ったら良いか解らない
などなど。
疑問点や不可解な問題点など多々あろうかと思います。
そのようなときには液体窒素専用の液面センサーに専用バルブ
耐性のある継手、配管材料、断熱材、断熱配管、真空二重配管
液体窒素容器（加圧容器、開放容器（大気圧仕様））などなど。
低温機器や極低温機器など液化ガス機器の取扱いやお見積もり
実験設備や生産設備のご相談、液体窒素の供給に関するご質問
お見積もりなど川口液化ケミカル株式会社までご連絡下さい。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
１０月１６日 木曜日
天気 はれ
ボンベ庫の温度 朝１４℃、昼１９℃、夜１８．５℃
です。
今日の静岡地方草薙や焼津では、ハンカチがないと
汗ダクダクになるかもしれない陽気でしたね。
でも朝方や日陰などは顕著に涼しいのが秋の気候でした。
今日の環境情報は？
日本の食料は６割を海外に頼っています。
日本の食料自給率は３９％。
お米が１００％国産ということを考えると
お米以外の自給率はもっと低いのが現状です。
流量制御バルブの正体は？
2008年10月15日 23:53
マスフローとは？ そんな問いにマスフローマイスター
Dedoさんがお答えいただくシリーズ第１６回目です。
さらにさらに内容が深くなってきますよ！ではでは。
第16夜 流量制御バルブの正体は？
皆さん、こんばんは。マスフロー千夜一夜物語 第16夜です。
秋も深まり、柿やミカンが美味しい季節になりましたね。株価
の暴落、不景気、就職難等暗い話が増えそうですが、予想して
いた人も、予想してなかった人も楽しんでいきましょう。かくいう
Decoは、このブログを書いている時点で徹夜明け連続稼働時間
38時間目に突入。不思議な物で、あれほど迫ってきた眠気も落ち
着き、テンションが上がってきています。でも、本音はベッドで休み
たいな〜〜
さて、最近、ちらほらとＭＦＣのバルブの話が出てきましたが、今
日からは、そのお話にしましょうか？流量センサーと流量制御バル
ブが同居しているのがＭＦＣなのですが、そのバルブはどういった
ものか？あまり知られていないようです。
これは15年前ほんとうにあった笑い話なのですが、あるお客様から
「Decoさん、ＭＦＣのバルブって面白いよね。すごいスピードで連続
開閉して、少しずつガスを流しているのでしょ？」と聞かれました。
「ええっ〜！！」と驚きましたが、お客様は真剣そのものの表情。
確かに一部で圧電素子を使って、ビート板のように連続振動させて
流量制御しようとしていたＭＦＣの亜流的な製品はありましたが・・・
これには一般に「バルブ」と言われるもののイメージが影響している
ようです。
一般的なバルブは、空圧弁、電磁弁と言われるような、全開／全閉
動作に特化した閉止目的のバルブが一般的です。ですが、MFCは絶
えず流量センサーが測定する「今の流量」に対して、設定信号ライン
からくる「目標とする流量」に向かって、その差を「近づけよう」として
制御しています。ですから、全開全閉でいる時間よりも、その途中で
止まって、微調整している方が多いのです。しかも気体で10CC／分
程度の流量なんて小さなギャップさえあればすぐ流れてしまうので、
微調整もいいところの、ミクロンオーダーでの調整をしているのです。
水道の蛇口を、細い線みたいに水が連続して流れ出るように調整する
のって難しいですよね？どっと流れたり、閉めすぎて出なくなってしまっ
たり・・・MFCのバルブは流量センサーの信号を頼りに「ちょい開け！」
「いや、一ひねり締めて！」とやっている訳なので、全開全閉用のバル
ブではつとまりません。しかも、自動制御されるので、手動で開閉では
なく、何らかの遠隔操作で動いてくれる必要があるのです。そんな一風
変わったバルブのお話を、次週からいたしましょう。では、また来週。
【あなたにマスフローの夜が来る〜マスフロー千夜一夜物語】
かなりハイテンションのＤｅｃｏさんでしたが、またまた勉強になるお話を
授けていただきました。
毎週水曜日はマスフローの日ですね！！！
マスフロコントローラー、マスフロメーターなど川口液化ケミカル株式会社
までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
１０月１５日水曜日
天気 はれ
ボンベ庫の温度 朝１６℃、昼１９℃、夜１９．５℃
です。
そろそろ初雪の便りがきこえるころでしょうか？
だんだんと朝の涼しさが、寒さにまで感じるようになってきましたね。
お体ご自愛下さい。

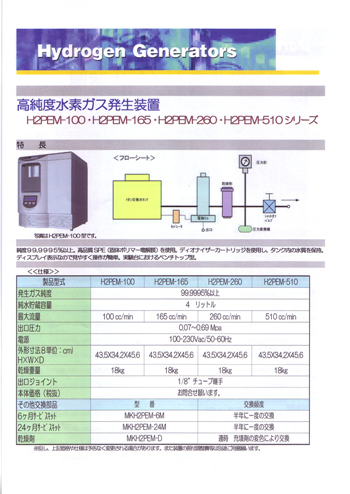

水素ガス発生装置
2008年10月14日 11:28
水素ガス発生装置
水素ガスを機械的にデスクトップ上で発生させる水素ガス
発生装置が一般的になりました。その発生方法により高品質
SPE（固体ﾎﾟﾘﾏｰ電解膜）、ﾊﾟﾗｼﾞｳﾑﾒﾝﾌﾞﾚﾝ膜式、複合式など
があり発生純度、圧力、流量により機種のバリエーションが
ございます。
たとえばSPE式発生機の仕様は・・・
純度 ： 99.9995%up
純水貯蔵容量 ： 4L
最大流量 ： 100cc 〜 510cc/min
出口圧力 ： 0.07 〜 0.69MPa
乾燥重量 ： 18kg
ｶﾞｽ出口継手 ： 1/8"ﾁｭｰﾌﾞ継手
などです。
純度や供給圧力、露点などなど装置とのマッチングも
確認した上で仕様に合致すれば、ガス屋さんを待たずに
使いたいときに高純度水素ガスが使えるのは、研究者
の方にはメリットが大きい装置です。
水素ガス、水素ガス供給設備、水素ガス精製装置
水素ガス配管工事、水素ガス検知警報設備など
川口液化ケミカル株式会社までご相談ください。
TEL ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉川口市のお天気は？
10月14日 月曜日
天気 晴れのち雨
ボンベ庫の温度 朝１７℃、昼１８℃、夜１８℃
です。
セリーグとパリーグのリーグ優勝者が
また日本一を目指すこの時期。
選手の体はボロボロなのだそうですが
不平不満愚痴を言うのがあたりまえでしょうが
そうした状況を如何に楽しめるかが肝心なのだそうです。
エアコンが冷える仕組み
2008年10月13日 19:52
昨日まで気化熱が実用レベルでどのような使われ方を
しているかお知らせしてまいりました。
本日はエアコンの仕組みです。ご存じとは思いますがエア
コンが冷える仕組みも気化熱を利用しています。
冷房の場合は・・・？
エアコンの室内機が蒸発器になり、蒸発器の中で冷媒が気化
することで部屋の空気から気化熱を奪って室温を下げていきま
す。圧縮にに入っている室外機は、凝縮器となって屋内で奪っ
た熱を屋外に放出します。要は、部屋の熱を外に出しているの
です。
暖房の場合は・・・？
冷房のまったくの逆になり、室内機が冷媒を液体にする凝縮器
になり、冷媒は液体になるときに凝縮熱を出しますので、この熱
で部屋を暖めます。屋外の室外機では空気が気化熱を奪われ
冷たくなります。要は、屋外で奪った熱を部屋の中で放出してい
るのです。
夏は屋外がさらに暑く、冬は更に寒くなるような仕組みでまわって
いるのです。
液化ガス、低温ガス機器、真空二重管配管など極低温機器まで
川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日のさいたま市のお天気は？
10月13日 月曜日
天気 はれ
気温 20℃（PM8:00）
です。
最高の秋晴れとは、今日のようなお天気をいうのでしょうね！
湿気もなく、晴々として清々しい陽気です。
だからスポーツかな？
今日の環境情報は？
地球温暖化の原因は、化石燃料（石油・石炭・天然ガス）の
大量消費です。地球温暖化を進行させないためには化石燃料
の消費を６０〜８０％削減することが必要です。化石燃料は
最後まで使い尽すことはできないのです。
どうやって気化熱を起こすの？
2008年10月12日 23:14
冷蔵庫の中は、「冷媒」と呼ばれる物質がぐるぐる
回っています。この冷媒は、圧縮機で圧力をかけると
液体になり、圧力が下がるとガス（気体）に変化します。
冷媒が気体になるとき、周りから気化熱を奪って冷蔵庫
の中の温度を下げる作用がはたらきます。気体になった
冷媒は再び圧縮機に戻り同じ動作を繰り返しながら冷蔵
庫の中を冷やし続けるのです。
つまり・・・
冷却器（蒸発器）で圧力を下げるとで冷媒が熱を奪うので
周りの空気が冷たくなり冷気が発生し ⇒ 気体になった
冷媒はガス配管内を移動し圧縮機に移動すると、機械的に
冷媒に圧力を加えて圧縮すると熱を発生 ⇒ 凝縮器で熱
を出した冷媒が液体に戻ると ⇒ 冷却器で冷気を発生させ
冷蔵庫を冷やす
ので、「液体から気体に変化させ」、「気体から液体に変化させ」
といった状態変化を繰り返すのです。
冷媒は、熱を運ぶ役割を持っていて、冷蔵庫では気化する場所
で気化熱として周りの熱を奪い、その熱を、液体になる場所で凝
縮熱として放出し、冷媒はある場所から別の場所へと熱を運んで
います。冷媒としてよく使われているのが、水・フロンガス・アンモ
ニアなどで、どの冷媒も低い温度で蒸発する性質を持っています。
東京ドームのエアコンは、水を冷媒として利用したガス吸着式
エアコンを使用しています。近年の自然環境を考慮し、これまでの
冷蔵庫やエアコンに使われてきたフロンガスは、宇宙の有害な紫
外線から地球を守ってくれるオゾン層を破壊するため、１９９６年に
使用が禁止されています。フロンガスの代わりに代替フロンガスが
使われるようになりましたが、これも地球温暖化の大きな原因になる
ことが解り、最近では「イソブタン」を冷媒に利用したノンフロン冷蔵庫
が登場してきています。
冷媒用代替フロンガス、イソブタンガス、プロパンガスなど
川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
１０月１２日 日曜日
天気 はれ
気温 １７℃
です。
深谷で埼玉県の行事があり、お祭りのテントで
ほうとううどんがふるまわれておりました。
深谷にはうどん屋さんが転々としていて、長ネギを
一緒に煮込んだ物産になっているそうです。
今日の環境情報は？
国連ＩＰＣＣ報告によると、地球の平均気温は温暖化のため
２１世紀末に最大６．４℃上昇し、干ばつや洪水、生物種の
絶滅、海面上昇による国土の消失や台風、高潮の被害、熱
射病などの発生率、感染症、突然の冷害や局所的な異常
降雨、異常乾燥などの増加が予想されています。
気化熱
冷蔵庫が冷えるのは気化熱のおかげです。注射をする前に
アルコールで腕を拭きますが、そのときのスーッと冷たく感じま
す。その正体は「気化熱」で、冷蔵庫が冷えるのもこの仕組みを
使っています。
アルコールは蒸発（気化）するときに体の熱を奪っていくので
それが冷たく感じさせるのです。暑いときに水をまく打水も気化
熱の作用を利用したものです。
気化熱と凝縮熱の関係は、液体が気体になることを気化といい
気化するときにその周りから熱を奪います。この熱を「気化熱」
といいます。逆に気体から液体になることを凝縮といい、そのとき
には周りに熱を出します。その熱を「凝縮熱」といいます。
素焼きの器は飲み物を冷やすのですが、これも蒸発の作用を
利用しています。素焼きの器は、表面に上薬をかけないので、目
に見えない小さな穴がたくさん開いていて、その穴から水分が蒸
発するため、器の温度が下がり、中の飲み物がいつまでも冷たい
わけです。
高圧ガス、高圧ガス調整器、高圧ガス流量計、高圧ガス配管工事
のことなら川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
10月11日 月曜日
天気 雨のち晴れ
気温 17℃
です。
ジャイアンツ優勝です！！！
この逆転優勝は凄いことです。
今日の環境情報は？
エネルギー枯渇時代を迎えて
環境省データーの金属資源の採掘可能な年数は？
金 17年
銀 14年
銅 36年
鉄 116年
鉛 23年
亜鉛 23年
です。
低温ガス（冷熱ガス）
2008年10月10日 22:44
装置の中を−５０℃から＋１５０℃までの温度範囲で
温度を制御したい！
できるのか？
温度制御させる対象物（負荷）にもよりますが＋１５０℃
はヒーターなどでいくらでも（限界はあります）昇温できる
範囲です。
ポイントは−５０℃の低温の冷熱源です。液体窒素や
液化炭酸ガスなどの低温ガス制御できる範囲か？
それとも電気的に冷やす冷凍機で負荷とバランスして制御
できる低温域なのかによって、その制御の難しさが変わって
きます。
液体窒素の冷熱を利用すれば、２００℃近い温度差があり
ますので、マイナス数十度で制御することは可能です。電気式
冷凍機を利用すると、到達温度は負荷が小さければ絶対零度
近くまで行きますし、ご家庭の冷蔵庫のような冷凍機で−８０℃
近くまで冷却できます。ですが、温度調整を行いたい対象物（負
荷）によってはその冷熱温度を思い通りにコントロールすることが
難しくなります。
弊社では、電気的な冷熱の限界温度からから、低温ガス温度の
限界域まで、ヒーターと冷熱をコントロールさせながらお客様のご
希望の対象物や試料を保持するサンプルの試料台（サンプルス
テージ）まで、物理的に難しい温度でなければなければ、ご相談
に応じます。
冷凍機、液化窒素、液化ヘリウムガスの低温域までの温度制御
のことなら川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の川口のお天気は？
１０月１０日 金曜日
天気 はれ
ボンベ庫の温度 朝１８℃、昼２２℃、夜２２℃
です。
日本のプロ野球セリーグは最後まで気を持たせてくれる
ワクワクするゲーム展開ですね！
原監督！優勝できるでしょか？
今日の環境情報は？
資源の枯渇は？
石油石炭だけでなく、さまざまな金属資源も
今のままではあと数十年で枯渇するものがあります。
枯渇が近づくとさらに品位の悪い（含有率の低い）
鉱石から採掘、精製するためより大量のエネルギーを
必要とします。
資源の枯渇によりエネルギー枯渇が更に早まる可能性があります。
ボンベの残量管理
2008年10月 9日 10:46
ボンベの残量管理はどのようにできるのか？
そのようなお問い合わせをいただくことがございます。
高圧ガスボンベは、ガスの圧力が高圧で充填されて
いるので、ガスを使用し続ければこのガスの圧力が
だんだんと低くなっていきます。この圧力を圧力計など
の計器で監視すれば残量を管理できます。
ただし・・・
液化ガス（ボンベの中で液体）の場合は、ボンベ内の圧力
が微妙に変化します。液化ガスが気化する蒸気圧と呼ばれ
る、ガス特有の特性で温度と圧力との関係により変化します。
基本的にこの蒸気圧力は１４．７ MPa のガス体のボンベ圧に
比べ低いので残量が圧力の変化で捉え難いのです。
すると、圧力による管理ではなく液化ガスには重さがあります
ので体重計のような上にボンベ丸ごと載せてしまい、その重量
の変化を見て残量を管理するのが間違いありません。
ガス重量管理式ロードセル＋表示器
ガスの重量を表示器に取り込み、そこから外部出力などの信号
からブザーを鳴らしたり、次のボンベに自動弁で切り替えたりする
ことができます。液化ガスの残量管理は重量管理がお薦めです。
ガスボンベ残量管理用ロードセル、圧力式残量管理用センサーなど
川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉川口のお天気は？
10月9日 木曜日
天気 はれ
ボンベ庫の温度 朝17℃、昼20℃、夜20℃
です。
先日に引き続き、日本人がノーベル化学賞受賞凄いですね！
これから世界で日本人が脚光を浴びることになる
きっかけになるかもしれませんね。
今日の環境情報は？
エネルギー枯渇時代を迎えて
イラン、イラク、インドネシアなどのＯＰＥＣ産油国
のほか、アメリカ、ロシア、オーストラリアなどの
２２カ国では、すでに石油が生産量のピークを迎え
今後は更に生産のピークを迎える国々が増加し
全世界のピークは、２０１０〜２０１５年と予測され
ているようです。
マスフロー千夜一夜物語 第15夜
2008年10月 8日 13:11
マスフロコントローラーの解説シリーズ第１５回目。Decoさんに
教わりながら皆で専門知識を習得してしまいましょう！
それではよろしくお願い致します。
皆さん、こんばんは。マスフロー千夜一夜物語 第15夜です。
前夜のお話はＭＦＣの内部にある流量センサーと流量制御
バルブのお話でした。「文章だけではイメージが掴みづらいよ！」
というお声もありましたので、下図にその構成を描いてみました。
あくまで一般的な構造と言うことでご理解下さい。
H2 と N2 は流量センサーのCFは似通っていますが、ガスとして
の性質は大きく異なります。
（詳しくは川口液化ケミカルさんのブログでご確認下さい。）
H2 は非常に流れやすいガスで小さな隙間でもあれば大量にガス
が流れる性質があります。これがＭＦＣの流量制御バルブにとっては
厄介なところで、少しバルブを開くとガスがどっと流れてしまうので、
できるだけバルブを小さくしか開かないバルブの設定をして恐る恐る
流します。ところが N2用で作られたＭＦＣは H2 を流すことを想定して
バルブを小さく開くようには設定していません。ですから、 N2用で作ら
れたＭＦＣに H2 を流すと想定したより多くガスが流れてしまいます。
当然ＭＦＣですから、流量センサーが流れすぎを関知したらバルブを
閉めて制御をすることで最終的には安定するのですが、一気に水素の
ようなガスが流れ込むのは大変危険ですよね？また、圧力が高い場合
や、設定流量が小さい場合は、安定せずにすっと制御がバタついたまま
になってしまうこともあります。これでは代用になりません。
ＭＦＣに仕様と異なったガスを流す場合、メーカーは「保証外」とするの
が一般です。あくまで知識の裏付けを前提にした「自己責任」での対応
をお願いします。
【あなたにマスフローの夜が来る〜マスフロー千夜一夜物語】
ＭＦＣ、ＭＦＭの世界もかなりな深堀が必要な専門知識です。
日々、これ勉強ですね。
マスフロコントローラーのことなら川口液化ケミカル株式会社
までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
１０月８日 水曜日
天気 雨のちくもり
ボンベ庫の温度 朝１７℃、昼１８℃、夜１８℃
です。
ノーベル賞に日本人３名の方がいっぺんに受賞されましたね！
これは相当に凄いことです！
日本の研究者に夢を見ていただく大きな目標となりますよね。
今日の環境情報は？
エネルギー枯渇時代を迎えて
全てを掘りつくすことはできるのか？
最後の石油の一滴、最後の石炭のひとかけを
採掘するのは、最初の石油や石炭よりもだんだんと
掘り難くなります。
このため、油田や鉱区の半分の採掘を過ぎると
だんだんと採掘量が減り始めます。
真空用バタフライバルブ
2008年10月 7日 14:45
真空用のバタフライバルブは、開口部のコンダクタンスが大きい
ものの、ゲートバルブのように開口部が完全にフリーの空間になら
ないので、試料の移動などはできません。また、軸シールはＯリン
グシールのみですので、超高真空には使用できません。
ですがバルブ構造が簡単なので故障が少なく、トラブル対応も
容易です。フランジ口径は、最大２００ｍｍ程度です。
バタフライバルブやほかのバルブも大気圧と真空側とのＩＮ，ＯＵＴ
側を併用できますが、ゲートバルブだけは真空側と大気側の開閉
方向を確認することが大切です。ただし、逆圧がかかりますので、ポ
ンプやチャンバーなどに影響があることをあらかじめ考慮に入れましょ
う。
真空バルブ、真空ゲージ、真空チャンバーのことなら
川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
10月7日 火曜日
天気 はれ
ボンベ庫の温度 朝１７℃、昼２０℃、夜２０℃
です。
今日の京都は、小雨混じりで少々気温も高かったようで
しばらく歩いていると汗ばむような感じでした。
それでも大雨でなくて良かったです。
今日の環境情報は？
エネルギー資源の残余は？
（採掘可能年数：２００６年ＢＰ資料）
石油 ４０年
石炭 １４７年
天然ガス ６３年
ウラン ７３年
平成20年度埼玉県高圧ガス保安活動促進週間実施要領
2008年10月 6日 17:42
平成19年度における「高圧ガス保安法」関係の全国の
事故件数は283件（前年193件）と過去最高件数を記録し
ていますが、災害に伴う人的被害（死傷者）については
85名（同95名）と前年より減少しています。埼玉県内の
昨年度は、容器の盗難21件、紛失1件、さらに漏えい11件
漏えい着火1件、火災2件、爆発2件、漏えい3件、漏えい着
火1件が発生し、合計10件と昨年より減少傾向にあります。
また、「液化石油ガスの保安の確保及び取引の適正化
に関する法律」関係の事故件数も、全国的に見ますと平成
19年は238件と前年（219件）に引き続き高水準となっていま
す。埼玉県内において、昨年度は25件発生し、今年度は8月
末までに6件発生しています。
そこで、より一層の保安意識の高揚と保安活動の促進を
図るために、経済産業省が主導する高圧ガス保安活動促進
週間に併せて、埼玉県、高圧ガス関係団体、事業者が連携し
高圧ガスに係る保安の確保に万全を期することを目的とし
平成20年10月23日（木曜日）から平成20年10月29日（水曜日）
まで
実施するものであります。埼玉県が実施する事業として
・高圧ガス防災訓練
平成20年10月17日 金曜日
午後0時30分から午後3時30分
場所 川越水上公園（川越市大字池辺８８０）
・平成20年度埼玉県高圧ガス保安大会
平成20年10月20日 月曜日
場所 ラフレさいたま（さいたま市中央区新都心３−２）
・高圧ガス関係事業所の点検・指導
・高圧ガス保安活動促進週間のポスターによる啓発
などが行われます。
高圧ガスの取り扱いにはご注意ください。
川口液化ケミカル株式会社
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
10月6日 月曜日
天気 あめのち曇り
ボンベ庫の温度 朝15℃、夜17.5℃
です。
すっかり涼しく、というか寒いくらいになってきましたね。
昨日、耳鼻科医院の前を通ったら、患者さんがたくさん
押しかけ、出入口から大人子供が溢れてました。
風邪に注意ですね。
今日の環境情報は？
エネルギー資源の残余は？
石油が無くなれば、代わりに天然ガス、石炭などが
より多く使われるようになるため、全ての資源を消費
し尽くすのは、単純計算で２０９０年ごろとなり、あと
１００年を切っているのです。
※６日月曜日投稿が、５日分としてＵＰしておりました。
失礼いたしました。
真空用ストレートバルブ
2008年10月 5日 17:42
真空用のストレートバルブは、ガスと異なりゲートバルブのように
バルブの中を試料が移動できるような目的で利用されることがある
ので比較的小口径に限られます。
シールの構造はＬ型アングルバルブと同じようにバイトン製とメタル
シール製の２種類あります。用途が限られるためか、この種のバル
ブは駆動方法が手動型がほとんどです。構造としてはガス用のＹ型
ストレーナー（フィルター）のように、流路に対して斜め45度からバル
ブ軸がシート部を押しあてたり遠ざけたりする機構ですので、このタ
イプは一般高圧ガスの汎用バルブではあまり見られないようです。
価格も高価なため、実用上支障がなければＬ型アングルバルブを
お使いいただいたほうがコストメリットも大きいかと思います。
但し、試料を通貨させる必要が無い場合には、ガス同様の流路に
対して９０度の方向からバルブステムが移動し、流路としてはＺ状の
イナズマのように流れますので真空排気など抵抗を考慮する必要が
あります。すべての真空領域に対応していませんが、ボールバルブ
タイプもありますので条件を加味して機種選定することが必要です。
真空バルブ、真空ポンプ、真空チャンバーのご用命ご相談は
川口液化ケミカル株式会社までご連絡ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日のさいたま市のお天気は？
１０月７日 日曜日
天気 くもり
気温 ２２℃（PM6:00）
です。
ＩＰＳ細胞で損傷を受けた脊髄の神経細胞に
利用することで症状の改善がみられるかもしれない
希望が見えてきたそうです。
凄いことですね。
今日の環境情報は？
「軍隊のない国家 ２７の国の人びと」（書籍紹介）
世界には軍隊を持たない国家が２７あります。
日本よりも小国といわれるこの国々は「他国が攻めてきたら」
という仮想ではなく、自ら軍隊を無くし、平和に貢献するという
一歩をすでに踏み出している国々です。
それぞれの国に歴史的経緯、平和学習、平和外交なども
紹介されており、平和憲法をもつ今の日本の状況を考える上で
大切な示唆を与えてくれる一冊です。
真空バルブ
2008年10月 4日 18:16
真空バルブのご紹介２回目です。高圧ガスのバルブ
では、ボールバルブ、トルグバルブ、ニードルバルブ、
ベローズバルブ、ダイアフラムバルブ、バフタフライバルブ
ゲードバルブなどありますが機構自体は同様のものが多く
含まれています。
低真空領域であれば陽圧である高圧ガス用バルブが
低真空でも用途によっては使用可能です。中真空、高真空
になりますとバルブの内部リーク、外部リークともに真空で
耐えうるものではなくなるため、真空専用のバルブを選択さ
れることをお薦め致します。
真空用のゲートバルブとは？
バルブを開いたときコンダクタンスが大きいバルブで、開口部
にバルブＩＮ、ＯＵＴ側を通過させてサンプルやウエハーや試料
をまるごと移動できるなどの用途には最適です。
バルブのゲート部が駆動する機構にコストのかかる複雑な構造
を取らざる得ないため他のバルブと比べて高価です。
バルブの内部でスライダーと呼ばれるバルブ弁のマウントが移動
して、逆に閉止するときは移動方向が９０度変わってシールします。
このときバルブ弁が全周に渡り均等に同じ圧力で押しあてられるか
がシールの性能や内部リーク性能などメーカーにより差が出るとこ
ろです。バルブの口径はφ１０００以上の大口径まで幅広くライン
ナップされています。シール部はバイトンとメタルシールなどあり、
手動と圧空駆動があります。
高真空から超高真空ではＶＡＴ製（スイス）が圧倒的に信頼性と
性能、実績でメジャーなバルブとなっています。最近ではVG社など
でも取扱いを始めています。
高真空バルブ、ゲートバルブ、ＶＡＴ・VGなどお問い合わせください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉のお天気は？
１０月４日 土曜日
天気 はれ
気温 ２３℃（PM6:40）
です。
今更ながらですが、オリックスの清原選手はプロ野球選手として
世の中に注目され、また、その期待に応え、才能を発揮したこと
を鮮明に記憶に残しました。
私の同世代で高校時代から騒がれたことのプライベート側では
さまざまな想いがあっただろうことが容易に想像されます。
感動をありがとうございました。
今日の環境情報は？
日本人の一人当たりの魚介類の消費は約６５キログラム（２００３年）
で世界平均の４倍以上を消費しています。
無駄な食べ残し、残飯など意識して減らしていくことが大切ですね。
真空バルブ
2008年10月 3日 22:04
真空用のバルブには、Ｌ型アングルバルブ、ゲートバルブ
ストレートバルブ、バタフライバルブの4種類が主に使用され
ています。
Ｌ型アングルバルブは、ハンドルの回転する軸シール部を
Ｏリングによりシールするものと、ベローズによりシールする
ものが、それぞれ中真空用、高真空用としてタイプ分けされ
ております。
バルブのシートはバイトン製が多く、超高真空でもバイトン
を使用していたりしますがベーキング温度２００℃まで行う際
にはバルブシートが接地しない全開状態(フルオープン）で行
えばベーキングできます。それでもバイトンは洗浄した上、十
分な脱ガスをさせないとガス放出はいつまでも収まりません。
バルブシートを銅ガスケット製にした超高真空仕様の場合に
は約３００℃までベーキング可能です。
汎用性の高いＬ型アングルバルブは口径の小さなものが多く
開閉を繰り返し使用する部位に使われてますので、シート部の
エラストマーが劣化した場合にはシール部またはバルブ自体の
交換が必要です。
マニュアル、圧空（アクチュエーター）製真空バルブのことなら
川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます
今日の埼玉川口市のお天気は？
１０月３日金曜日
天気 はれ
ボンベ庫の温度 朝１７℃、昼２１℃、夜２０℃
です。
ぽにょの映画が大人気ですね。
今夜のテレビでハウルの動く城が放映されてましたが
子供たちはクギ付けですね。
そう。見るのは数回目ですが、子供？(大人も）の心を惹きつける
魔法がかけてあるのでしょうね。
今日の環境情報は？
世界の漁獲消費量は過去最高へ
国連食糧農業機関（ＦＡO)の世界漁業養殖白書によりますと
世界の一人当たりの魚介類消費量は過去４０年にわたり増え続け
１９６１年の９ｋｇから２００３年には約１６．５ｋｇになりました。
この間、世界人口は３０億人から約６５億人へと増加し、今後も
増え続ける見込み。
一方で世界の水産資源は約７７％持続的に漁獲できる上限ぎりぎり
の過剰の状態で獲られています。
資源の枯渇が叫ばれているのはこれを謳っているものです。
ガスパイプ加工
2008年10月 2日 22:56
一般工業用ガスの配管は、1/4",3/8",1/2" 外径で、材質が
SUS304、SUS316L などで、内面加工が BA,EP処理などが汎用
パイプで加工されています。ＳＷＬやＶＣＲ（ＵＪＲ）の継手は、ほと
んどの材質がSUS316L です。パイプとの材質の違いがあります
ので、実際に流す反応性のガスなどはパイプの材質を確認する
必要があります。
曲げ加工、自動溶接加工、Heリーク漏れ検査、耐圧検査、気密
検査などが必要なガス配管のマニホールドや集合装置などの製作
のことなら川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
E-mail : CutHere_info@klchem.co.jpありがとうございます
今日の埼玉のお天気は？
10月2日 木曜日
天気 はれ
ボンベ庫の温度 朝15℃、昼20℃、夜19℃
です。
朝と昼の温度差が大きくなってます。
体調管理に注意をしましょう！
今日の環境情報は？
アメリカＣＩＡは、アメリカ沿岸部での製油所や核関連施設
軍事関連施設が温暖化で多発・激化する暴風雨で損害を受け
アメリカ国土安全保障にも影響を与えると指摘しています。
流量センサー VS 流量制御バルブ
2008年10月 1日 15:41
マスフロコントローラーの専門家 Decoさんによる解説シリーズ
第１４回目です。だんだんと内容が深くなてきましたね。
付いていけてますか？ 簡単そうで難しいことこそ奥が深いです
よね。
ではでははじめましょうか・・・
第14夜 流量センサーｖｓ流量制御バルブ
皆さん、こんばんは。ＭＦＣ千夜一夜物語 第14夜です。
先夜「メーカーさんからH2（水素）のＣＦはほぼ１だと聞きました。
今、N2用のMFCを持っているので、これを使っていいですよね？」
という質問を頂きました。
やけに慌ててしまったしまったDecoさんですが、なぜでしょう？
前に「ガスが熱を運ぶ能力には、ガス種によって差があり、それを
押さえれば奪われた熱量からガスが流れた量がわかる。この能力差
で、ガスを表したのがＣＦです。」という説明をさせていただきました。
ならば、「ＣＦが一緒であるなら、流量も一緒でしょ？」という話になり
ます。それはＭＦＣの中にある熱式流量センサーの感度に関しては
確かにそうなのですが・・・
ＭＦＣの中には、熱式流量センサー以外に、流量制御バルブが
存在しています。この問題をご説明する前に、この両者の関係から
お話しましょう。
流量センサーは、ＭＦＣ内部に流れてきたガスの流量を測定し、
電圧信号で出力します。これを増幅・補正し、流量信号として取り
出す、これだけの機能でしたらMass Flow Meter（略してＭＦＭ）と
なります。和訳しますと「質量流量計」そのものですね。
ＭＦＣ ＝ Mass Flow Controller
は「質量流量制御器」になります。「計る」だけでは無くて「制御」
しなくてはいけないのですから、ＭＦＣは「流量を増減する仕組み
を持った流量計」でなくてはいけません。
その為に、ＭＦＣには流量センサーの下流（上流のものもありま
すが）に流量制御バルブが必ず存在します。このバルブは、よく
ある電磁弁や空圧弁のような、ガスを流すか？流さないか？
という１か？０か？の特性ではなく、流量を微妙に増減させること
ができる特性を持ったバルブです。ＭＦＣではユーザーが制御した
い流量値をＭＦＣに入力すると、流量センサーの出力と比較して、
この入出力された信号同士が同値になるように流量制御制御回路
が働きます。同じにするには流量を調整しなくてはいけないので、
要求される流量と今流れている流量の差分を流量制御バルブの
開度を調整するという働きを連続的に行っているのです。
センサーにＣＦがあるように、実はバルブにもＣＦに値するものが
あります。オリフィス径や、バルブのリフト量というものが関わる定数
なのですが、実は同じ流量を流そうとしても、ガス種によって値が異
なる傾向にあります。この値とＣＦが同じ傾向にあるガス同士ならば
良いのですが、異なるものがあり、その代表例が H2 と N2 なのです。
この2種類を同じ仕様のＭＦＣに流したらどうなるか？
詳しくは次週お話ししましょう。
【あなたにＭＦＣの夜が来る〜ＭＦＣ千夜一夜物語】
振り切られ気味の私です・・・。
質量流量計のことなら川口液化ケミカル株式会社まで
ご相談ください。
ＴＥＬ ０５０−８８８１−７３９３
ありがとうございます。
今日の埼玉川口のお天気は？
１０月１日 水曜日
天気 雨のち晴れ
ボンベ庫の温度 朝１６℃、昼１６℃、夜１５℃
です。
朝、自宅の布団から抜け出難い季節になりました。
あと５分。
あとちょっと。
これがに最高に気持ちの良い瞬間ですよね！
今日の環境情報は？
アジアでは２０２０年までに５０００万人が新たに食糧不足に
苦しみ、特にサハラ砂漠以南のアフリカは水不足や食糧難で
政情不安や民族紛争が拡大すると予想されています。
アメリカでも、沿岸部の製油所や核関連施設、軍事関連施設
が、温暖化で多発・激化する暴風雨で損害を受け、米国土
安全保障にも影響を与えると指摘しております。
