2006年11月

2006年11月30日 23:04

容器置場の法的な基準は次の各項各号を参考に
設備することが必要とされております。

高圧ガス保安法第八条
一般高圧ガス保安規則第六条第一項の技術上の基準
第四十二号
容器置場の基準

容器置場の予備充填容器は、次に掲げる基準に適合するものとします。

イ、容器置場は、明示され、かつ、その外部から見えやすいように
  警戒評を設けたものとします。
ロ、可燃性ガス及び酸素の容器置場(充填容器等が断熱材で被覆してある
  もの及びシリンダーキャビネットに収納されているものを除く。)は
  一階建てとします。ただし、圧縮水素(充填圧力が20MPaを超える
  充填容器を除く。)のみ又は酸素のみを貯蔵する容器置場(不活性ガス
  を同時に貯蔵するものを含む。)にあっては二階建てとします。
ハ、容器置場(貯蔵設備であるものを除く。)の外面から次の置場距離を
  確保します。
  第一種設備距離  L3=    m
  第二種設備距離  L4=    m
ニ、 ハの規定を充たすことができないため、鉄筋コンクリート製障壁
  コンクリートブロック製障壁、鉄鋼製障壁を設け、容器置場(貯蔵設備
  であるものを除く。)の外面から次の容器置場を確保します。
  第一種設備距離 L3=    m
  第二種設備距離 L4=    m
ホ、可燃性ガス、酸素の充填容器(断熱材で被覆してるものを除く。)
  に係る容器置場には、不燃性又は難燃性の材料を使用した軽量な
  屋根を設けます。
ヘ、可燃性ガスの容器置場には、当該ガスが漏洩したとき滞留しないような
  構造にします。
ト、ジシラン、ホスフィン、モノシランの容器置場には、不燃性又は
  難燃性の材料を使用します。
チ、特殊高圧ガス、五フッ化ヒ素等、亜硫酸ガス、アンモニア、塩素
  クロムメチル、酸化エチレン、シアン化水素、ホスゲン、硫化水素
  の容器置場には、当該ガスが漏洩したときの除害のための措置を
  講じます。
リ、 ロ、のただし書きの二階建ては、二、ホ(二階部分に限る。)
  及び へ、に掲げるもののほか、当該容器置場に貯蔵する
  ガスの種類に応じて、経済産業大臣が定める構造とします。
ヌ、可燃性ガス、酸素の容器置場には、消火設備を設けます。
  消火設備 :消火器 B−10型   本を設けます。

以上。

それそれの規定事項に対し、該当する場合は法令を
「遵守します」と宣誓し、また、特に
該当ない場合にも、それに順ずる安全な設備をすることが
必要としています。


各種ガスのお問い合わせのことなら川口液化ケミカル株式会社まで
ご相談ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

ありがとうございます。
よろしくお願い致します。

今日の埼玉川口のお天気は?
 ボンベ庫内温度 4℃
 午前曇り時々小雨 午後 はれ
でした。


人生の格言
運命を切り開く言葉とは?

「運命というものは、他のことにおいてもそうであるが
 特に戦争においては最大の役割をえんずるものであり
 それは小さな原因から決定的な変化を引き起こすのである。」
(カエサル)

このページのトップへ

2006年11月29日 22:46

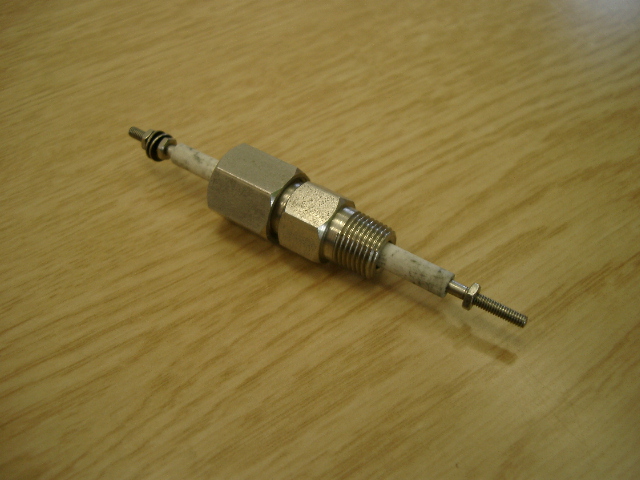

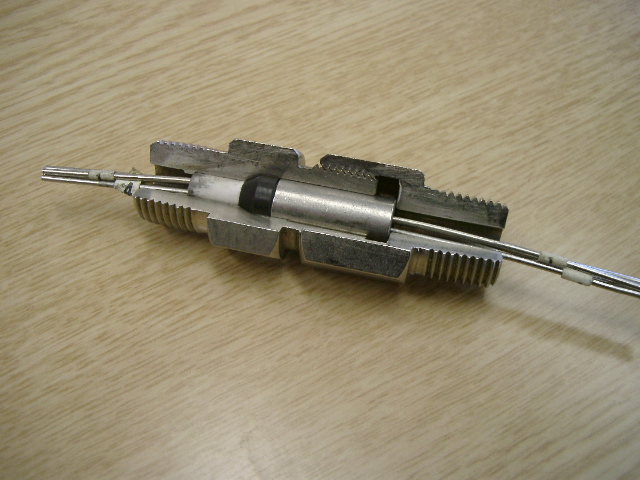

高圧(68.6MPa)から中真空領域(6.6x10-4Pa)まで
貫通できる継手があったら良いですよね。

あります!

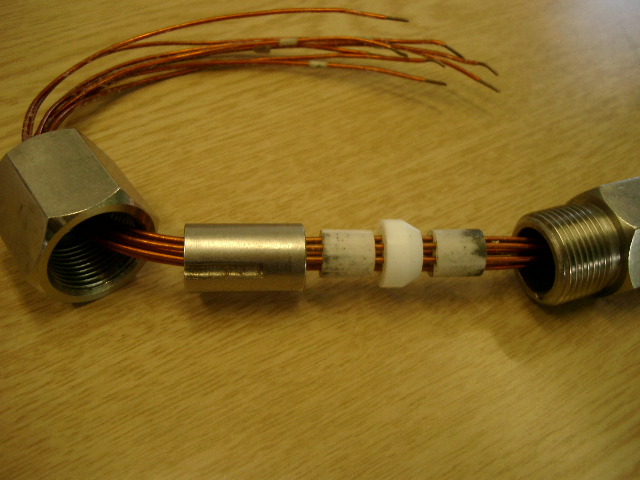

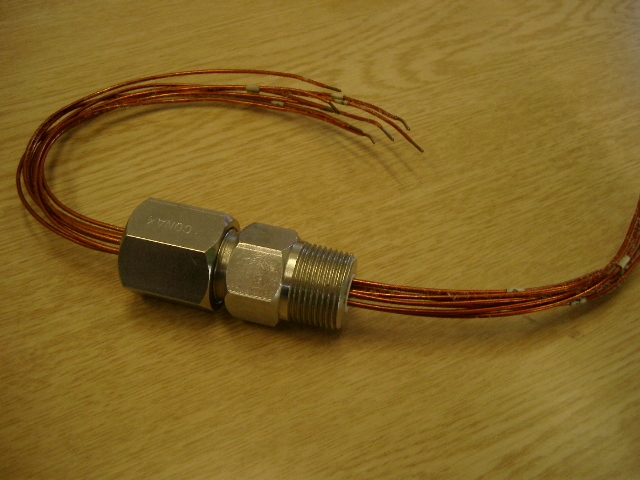

一本貫通の
金属管からセラミック、硬質プラスチック管、温度プローブ
チューブウェル、低電圧、計装線、信号線から、電源線。

複数本(最大240本)の
計装線、同軸ケーブル、リード線つき、リード線無し(被覆線)
リード線無し(裸線)、セラミック金属シースセンサ、電源線。

IMGP4783.JPG IMGP4786.JPG


・適用品は、熱電対、測温抵抗体、ダイヤル式温度計、トランスミッタプローブ
        ガラス温度計、キャピラリーチューブなどなど。

・圧力使用範囲 : 真空〜68.6MPa(700kg/cm2)
・温度使用範囲 : −240℃〜+870℃
・プローブの位置調整が可能です。
・取り付け、プローブの取替えが可能です。
・プローブにダメージを与えません。
・ステンレスパイプやステンレス棒のシールに適しています。

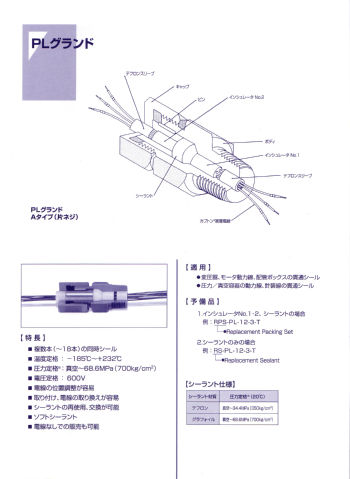

・適用品は、圧力、真空容器の裸電極のシール、レベルセンサー
        環境試験装置の電力線のシールなどなど。

・電極のシールに使用可能です。
・ガス、絶縁性液体シール
・圧力使用範囲 : 真空〜54.9MPa(560kg/cm2)
・温度使用範囲 : −185℃〜+870℃
・電圧定格 DC2000V
・電流定格 〜400A
・電極の取替えが簡単です。

シーリンググランドのご相談のことなら
川口液化ケミカル株式会社まで
ご連絡ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

ありがとうございます。
よろしくお願い致します。

今日の埼玉川口のお天気は?
 ボンベ庫内温度 4℃
 天気 晴れ

でした。


人生の格言
運命を切り開く言葉とは?

「この世の中にはいろいろな不幸がある。
 しかしその不幸からよきものを生み出そうとし
 また生み出し得るものは堅い人である。
 与えられた運命を最もよく生かすということは
 人間にとって、大事なことである。」
(武者小路実篤)

このページのトップへ

2006年11月28日 21:46

 点検作業や清掃作業、撤去作業などガス設備の
改修を行う際には、設備内のガスを十分に置換する
「パージ」という作業がとても大切です。

 特に設備を大気開放する際に、内容物などをパージ
(置換)できていないと、中に入っていたガスの種類に
よっては可燃性ガスなら爆発事故。毒性ガスなら現場
業員の生死にかかわるガス中毒事故に繋がります。

「ガス機器を大気開放する前に、パージ状態の安全確認
 (ガス検知警報機などによる)を行うことは鉄則です。」

 そこまでしていても、予測できずに設備内の残留ガスが
漏洩することがあります。

実証例 その一
 LPG縦型タンクを窒素でパージしてから、タンク上部からの
排出ガス出口付近のガス検知確認を行った際、LPGを検出
しなかったためタンクを開放したところ、LPGガスが放出した。
 縦型タンク下部に溜まった残液がパージされておらず残って
いたためにLPGが発生した。

実証例 その二
 縦型大容量タンクのメンテナンス作業で、タンク内をパージし
空気置換が進んだことを確認し、酸素濃度検査をしたところ
タンク上部が酸素濃度18%と危険な状態であった。
 タンク上部の放出ライン(ベントライン)から直近バルブまでの
配管内容量分が十分にパージされておらず酸素濃度が低下
したものだった。

実証例 その三
 毒性ガスの除害装置をメンテナンスするため窒素ガスにより
パージを行い、除害装置を通じて十分放出されたとして、除外装置
入口側接続フランジを開放したところ、ガス検知検査の結果残留ガス
の塩素ガスが確認された。
 装置の窒素置換作業時のパージが不十分であり、パージ完了を
確認していなかった作業手順ミスであった。

 いずれのケースも、的確なガスパージ作業を基準どおり手順を踏んで
遵守することが大切です。
 また、作業開始前には安全確認のためにガス検知を行うことが
確実な安全作業には必要です。

毒性ガス、可燃性ガス、酸素ガスの検知警報設備のご相談は
川口液化ケミカル株式会社までご相談ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

ありがとうございます。
よろしくお願い致します。


11月28日火曜日
本日午前8:30の 埼玉県川口市にある弊社の
 ボンベ庫内温度は 5℃
 天気は 曇りときどき小雨  でした。

人生の格言
運命を切り開く言葉とは?

「自らを不遇と推断するほど、その身を不遇に
するものはない。」
(セネカ)


このページのトップへ

2006年11月27日 21:22

電球の中は放電しやすいように数Pa(パスカル)の低真空化に
ヘリウム、ネオン、アルゴンなどのガスを封入してあります。

真空管内の冷陰極と陰極棒の2極を、安定化電源でグロー放電
させることで発光させています。

さて、どんな管球にどんなガスが入っているのでしょう?

白熱球
一般電球(一般照明)
Ar + N2,Ar +H2

クリプトン電球(一般照明)
Kr + N2,Kr + N2 + Ar

ハロゲン電球(スタジオ照明、複写機、滑走路照明、ウィンド照明)
Ar +ハロゲン化合物,Kr + ハロゲン化合物,N2 + ハロゲン化合物
Ar + N2 + ハロゲン化合物.Kr + N2 + ハロゲン化合物

放電灯
蛍光灯(一般照明)
Ar + 水銀
Ar + Kr + 水銀
Ne + He + Ar + 水銀
Ar + Kr + Ne + 水銀

水銀ランプ(街路灯、高速道路。工場照明)
Ar + 水銀

HIDランプ(街路灯、高速道路。工場照明)高輝度放電灯
Ar + Ne + 金属
Ar + Kr + Ne + 金属

キセノンランプ(映写用、ストロボ用)
高純度キセノン

グローランプ(点灯管、クリスマスツリー用)
Ar + Kr

ネオンランプ(ネオンサイン、表示管)
Ne + Ar
He + Ar + Xe
各種希ガスの混合

ディスプレイ(表示装置)
各種希ガスの混合

測定用
レーザー(管球レーザー、通信用)
He
He + Ne
He + Ne
Ar

イオンチャンバー(X線、放射線測定、医療用)
Xe
Xe + CH4

ガイガー管(放射能測定)
Ne + He

などなど。

希ガスの封入用などヘリウムガスのご用命は
川口液化ケミカル株式会社までご相談ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

ありがとうございます。
よろしくお願い致します。


本日より、新シリーズ!
埼玉県川口市の気温と天気(朝8:30ごろ)を
ほぼ毎日お知らせいたします。

今日のボンベ庫内温度 6℃
天気 雨のち曇り


人生の格言
運命切り開く言葉とは?

「人類がみずからの意図によってつくるもの以外に
 人類の運命というものはない。
 それゆえに、人類が没落の道を最後まで
 たどらねばならないとは信じていない。
 私は真理と精神と力を信じるがゆえに
 人間の本来を信じる。」
(シュバイツァー)

このページのトップへ

2006年11月26日 21:17

液化ガスの温度でもっとも低い液体ヘリウムを利用し
分析用や医療向け機器のほか、宇宙・核融合の世界で
利用されております。

計測用機器のNMR、医療用機器のMRI(NMR-CT)では、超電導状態を
作り出すために液体ヘリウム、液体窒素が利用されています。

超電導とは?

答え :
「ある物質を超低温に冷やすと電気抵抗が0(ゼロ)になるという現象」

のことをいいます。

超伝導を利用した医療用MRI装置とは?

人間の体の中をさながら輪切りにしたような断層写真のような映像が見られる機器です。

NMR-CT : Nuclear Magnetic Resonance Computer Tomography
核磁気共鳴コンピューター断層診断装置

 原理的には、ベッドに横たわった患者さんをリング状横型円柱ドームのシムコイル
と呼ばれるのような中に入っていていただき、超電導マグネットと傾斜磁場コイル・
主コイル・RFコイルなどにより電磁波を当てます。
すると体内の水分がH2(水素)に吸収され、体の中の水分の分布がわかるのです。
それをコンピューター解析して映像化しているのです。
 液体ヘリウムを利用しての超電導状態ですと、磁界が安定し、尚且つ高磁界化
が可能になるそうで、要するに、綺麗な体の中の絵が見られる訳です。

医療機器の進歩はとても早く、現在では電気的に極低温を作り出す冷凍機が
医療機器に利用されています。

液体ヘリウムが必要なときには、川口液化ケミカル株式会社まで
ご相談ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

よろしくお願い致します。
ありがとうございます。


人生の格言
運命を切り開く言葉とは?

「わたしの運命ののどくびをしめあげてやるのだ。
 けっして運命に圧倒されないぞ。
 この人生を千倍も生きたなら
 どんなにすてきだろう。」
(ベートーヴェン)

このページのトップへ

2006年11月25日 23:18

「ヘリウムガス」 のご紹介です。

ヘリウム
He  分子量:4.003
不燃性ガス

1868年ロッキャーが太陽の採層スペクトルから発見して、太陽の
ヘリオスにちなんで「ヘリウム」と名付けたそうです。1895年アルゴンの
発見者であるラムゼイは、アルゴン研究の副産物として、ウラン鉱の一種
であるクレーブ石よりヘリウムを分離精製してその存在を確認するに至りました。

物理的性質

ヘリウムガスの場合
色・臭い  無色・無味・無臭
密度    相対密度 0.1381(0℃、0Pa、空気を1とした場合)

液化ヘリウムの場合
色・臭い  無色・透明
密度    0.125kg/L(−269℃、0Pa)
沸点    −296.8℃(あらゆる物質で最も沸点が低い)
臨界点   −267.95℃(0.13MPa)
蒸発潜熱 26kJ/kg(−269℃)

ヘリウムガスは水素ガスに次いで軽く、不燃性ガスである。
ほとんどの液体に溶け難く、粘度も小さい。
血液に溶け難いため、深海潜水用の人工呼吸器に酸素と混合して
利用されています。
原子が小さく、水素に次いで小さいのが特徴です。
熱伝導率はきわめて高い。

化学的性質
希ガスのひとつであり、化学的には不活性ガスです。
非常に安定なガス(物質)で世紀の化合物は作らないです。

製造方法
世界的に貴重な資源であり、アメリカ、カナダ、ロシアなどにある
地域に産出する放射性鉱物や天然ガスの中に含まれています。
これらを混在する他のガスなど低温や高圧を利用して取り除き
精製して取り出します。

用途例
ガスの用途
・分析用
・溶接用
・原子炉用
・呼吸用
・浮揚力用
・リークテスト用
液体ヘリウムの用途
・超電導磁石用
・超電導ケーブル用
・超電導量子干渉計用
・エネルギー貯蔵用

その他
適用法規
高圧ガス保安法、船舶安全法(危規則第三条危険物等2.2高圧ガス)
航空法(規則第百九十四条危険物高圧ガス)、港則法(規則第十二条
危険物高圧ガス)
英語名 Helium
CAS No, : 7440-59-7
国連番号 : 1046(圧縮されたもの)
         1963(深冷液化されたもの)
NISHO No, : MH6250000
既存化学物質番号 : 対象外


ヘリウムガス・液体ヘリウムガス、極低温機器
クライオスタット、4.2Kサンプルステージなど
川口液化ケミカル株式会社までご相談
ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

ありがとうございます。
よろしくお願い致します。


人生の格言
運命を切り開く言葉とは?

「運命は偶然よりも必然である。
 運命は性格のなかにあるという言葉は
 けっして等閑に生まれたものではない。」
(芥川龍之介)

このページのトップへ

2006年11月24日 18:54

特定高圧ガス設備の試験には、気密テスト、耐圧テストが
必要です。これらの試験が行える設備は、どこでも可能と
いうわけではありません。

水圧、ガス圧によるそれぞれ高圧のテストですが、昇圧設備や
校正済みの圧力計(クロスチェックのため2台)など用意し試験を
行える設備でご要望にお答えいたします。

例えば超臨界用70MPaの耐圧試験なども可能です。

試験体との接続継手やその他申請書類の作成やKHK認定品の
設計、製作まで承ります。
※現在、KHK認定品の設計審査でトリプルチェックを行うなど
  非常に時間を要します。ご了承ください。

認定品試験のご用命は、川口液化ケミカル株式会社まで
ご相談ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

ありがとうございます。
よろしくお願い致します。

人生の格言
運命を切り開く言葉とは?

「一日を下さる神だもの、一日の糧もくださるだろう」
(ロシアのことわざ)

 少々の困難にあってもなんでもないさと言ってすましてしまう
いかにも楽天的なロシア人気質が生んだ言葉です。

このページのトップへ

2006年11月23日 21:15

今、世界中でヘリウムガスの供給がタイトになり不足気味です。

もともとヘリウムガスは、供給源が限られ工業的に生成できないため
天然資源の天然ガス中に含まれるわずかな量を集めて利用しています。

日本では天然ガス中にヘリウムが含まれるガス田がありません。
そのためほぼ全量アメリカからの輸入に頼っていますので、原油
以上に原産国の生産調整や供給制限などが行われればどうしようも
ない状況です。

限られた手段として、空気中に含まれる 5.24ppm を抽出する
方法もありますが希ガスのように高価になることと、液体ヘリウムや
ヘリウムガスを利用する用途が多種多様あるため需要をまかなう
供給量を確保できません。
ちなみに、主な用途は・・・
・医療用検査機器MRI用
・リニアモーターカー用
・超伝導ケーブル用
・超伝導磁石実験用
・核融合、原子炉用
・ロケット等の燃料加圧、パージ、冷却用
・ヘリウム冷凍機用
・溶接シールドガス用
・漏れ検査用
・ガスクロマトグラフィー分析機用
・風船、飛行船用
・管球封入用
・深海潜水作業吸入用
・レーザー発振機用
・半導体など成膜装置雰囲気ガス用
などなど細かく言い出したらキリがありません。

その我が国唯一の供給先であるアメリカは、ヘリウム資源を
国家戦略上の重要なものとして、国策を取って調整している
こともあり、供給量・価格の決定権は絶対的に輸出元アメリカ
のご都合により左右されています。

そのアメリカ国内でも最近ヘリウムが不足する事態となっています。
詳細は不明ですが、アメリカ国内のヘリウム精製工場などが
操業を停止し供給していないなどが原因とされています。

日本での必要量を確保できるかどうか、しのぎを削っているのが
現状のようです。

ガス・真空機器・配管工事のご相談は、川口液化ケミカル株式会社
までお声掛けください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

ありがとうございます。
よろしくお願い致します。


人生の格言
運命を切り開く言葉とは?

「人間は自分の一生は自分自身が
 導いてゆくのだと考えている。
 しかし、心の奥底には、運命の導くままに
 これに抗えないものを持っている。」
(ゲーテ)

このページのトップへ

2006年11月22日 14:48

ご年配のお客様がお話されます。

「おたくはガス屋さんだから知っているかもしれないけど
 カーバイトに水をかけるとアセチレンガスだ出るよね。

 昔はカーバイトっていう石を遊びで使っていたんだよ。
 雪が降った日なんかはにカーバイトを投げて火をつけるんだ。
 するとね、ボワッと陽炎のようになってな、雪が燃えてるように
 見えるんだよ。

 そんな遊びをよくしたな〜。」

 そういう遊びが出来た時代がうらやましい限りです。
当時は他にも炭鉱所の坑道で暗がりの明かり取りに
使われていて小さな缶コーヒーぐらいの中にカーバイトを
入れて反応生成したアセチレンを炎にして仕事していたのです。

 カーバイト+水は、吸熱反応ですので、子供が遊ぶにしても
実用上使用していても発熱反応の他のガスと異なり熱くないので
扱いやすかったようです。

 なんでも自動化されて、アセチレンガスがどうやって作られているか
ガスを扱う我々のような業者のものでも知らないことが多くなって
きております。

基本的な原理現象を見失わないよう、興味関心を持ち、そして
探究心を持って業務に携っていきたいものです。

アセチレンガスのことなら川口液化ケミカル株式会社まで
ご相談ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

ありがとうございます。
よろしくお願い致します。


人生の格言
運命を切り開く言葉とは?


「今が最悪の事態だ」といえる間は、最悪ではない。
(シェークスピア)

このページのトップへ

2006年11月21日 23:03

電気的に冷熱を熱交換などして発生させ、低温ガスとして発生させる
ことができるのが、本日ご紹介の「低温ガス発生装置」です。
※液体窒素、液体ヘリウムなどを利用しないため制御温度範囲が限られます。

乾燥空気や窒素ガス(露点 -50℃以上)など乾いたガスをこの装置に
流し込みますと -10℃ 〜 -30℃ までの低温ガスを発生させることができます。
この時の設定温度は、1℃刻みで±0.5℃の温度調節精度を持ちます。

冷却能力    : 流量 50L/min 100W -30℃
定格電源    : 単相 100V
消費電力    : 370 W/h 50Hz
所要冷却風量 : 8 m3/min
寸   法    : 360(W)x550(D)x375(H)
重   量    : 36kg

他にも

・チャンバー、バッフル冷凍機
 装置を−30℃〜+20℃の温度域で直接冷却可能
・低温冷凍機(チラー)、常温冷凍機(ヒートエクスチェンジャー)
 循環水供給用冷凍機で−70℃が可能
・特殊冷凍機

など、ハンドメイド仕様の冷凍機・関連装置をご用意できます。

電気式・液化ガス式冷凍機を利用した冷熱関連機器は
川口液化ケミカル株式会社までご相談ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

ありがとうございます。
よろしくお願い致します。


人生の格言
運命を切り開く言葉とは?

「われわれは運命によって強く叩かれたり
 柔らかく叩かれたりするが、それはわれわれの
 素質の問題なのである。」
(エッションバッハ)

このページのトップへ

2006年11月20日 21:49

サッカーのワールドカップ直前に足を骨折し出場が絶望視された
イングランドのスタープレーヤーであるベッカムが、奇跡的な
回復を見せて世界を驚かせました。

そのとき、注目されたのが高気圧酸素療法(HBO)です。

過去にも、酸素ガスを吸引することで体が蘇生されるためボクシング
など激しいスポーツの試合途中に吸引することは禁止されているそうです。
医学的には、肺に吸い込まれた酸素ガスは、血液中のヘモグロビンと
結合することで体の隅々まで運ばれます。この吸引する酸素雰囲気で
空気圧以上の圧力になると、血液中に溶ける酸素の量が増えます。
そうするとヘモグロビンの数に依存することなく酸素を多く体に供給する
ことが可能になるのです。

こうした効用を治療器具として利用しているのが、酸素ガス雰囲気を2.8気圧
(2.8atm)の圧力まで高めた高気圧酸素療法(HBO)です。
空気よりも濃い酸素雰囲気を60分間3セットに分けて吸引することで
ヘモグロビンを介し体に溶け込む酸素量は、通常の約20倍にまでなるようです。
更には血流量を25%減少させすため、炎症を起こしている腫れや痛みを和らげる
効用もあるそうです。
 このため、疲労回復、捻挫、肉離れ、靭帯損傷などスポーツの障害に
特に有効で、早い治療開始が早期の現場復帰に直結し、通常の治療の
6〜7割の短期間で感知することができる可能性があるそうです。

酸素を多く吸引することで起こる酸素中毒の副作用や、火災など十分な注意を
怠らず使用することが肝心なことは、早く治癒する以上に心がけたいところです。

酸素ガスのことなら川口液化ケミカル株式会社まで
ご相談ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

ありがとうございます。
よろしくお願い致します。


人生の格言
運命を切り開く言葉とは?

「運命はわれわれの行為を半分支配し
 他の半分をわれわれ自身にゆだねる。」
(マキャベリ)

このページのトップへ

2006年11月19日 22:02

極低温ガス実験などに液体ヘリウムが利用されております。
液体ヘリウム自体は、液体窒素同様真空断熱された容器に
保存されて実験室まで持ち込み、そこから目的とする所定の
場所に液体ヘリウムを移送させます。

その際、簡単な配管では極低温である液体ヘリウムを移送することは
できません。そのために「トランスファーチューブ」と呼ばれる
極低温用の移送機器を使用して作業を行うことになります。


ご希望の長さ、容器、試料側の受けの形状など、さまざまなご要望に
お答えして、液化窒素、液体ヘリウム用のトランスファーチューブなど
真空断熱配管を製作いたします。


川口液化ケミカル株式会社
TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

ありがとうございます。
よろしくお願いいたします。


人生の格言
運命を切り開く言葉とは?

「運のはなはだ悪い人は安心するがいい。
 なぜなら、なおいっそうの悪運に陥る心配が
 ないからである。」
(オーヴィット)

このページのトップへ

2006年11月18日 22:39

真空ポンプの代表格である「ロータリーポンプ」は
その構造上駆動部が劣化し、オイル漏れを起こします。
使用頻度にもよりますが、数年するとオイルの劣化とともに
真空を作るためにポンプ内壁に押し付けられているベーン
といわれる消耗部品がこすれてくると、真空度、排気スピード
などに影響が現れます。
そしてケーシングシール部分が劣化すると、ポンプからオイル
漏れが起こり床が油でベタベタになる症状現れるのです。

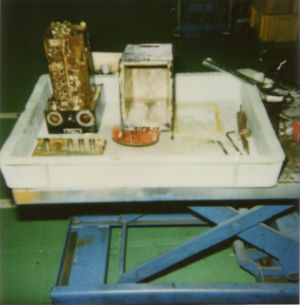

この写真は、アルカテル製2020AC型のオイル漏れした内部の様子です。

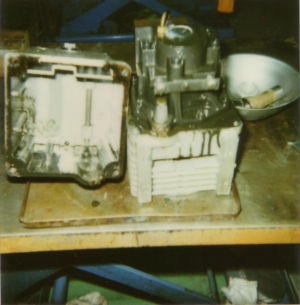

次の写真は、ライボルト製EDM6型のオイル漏れ状態です。
ねずみ色にオイルが汚れているところから、かなり磨耗部品が
擦れるなりして褐色のオイルがここまでの色になったと思われます。

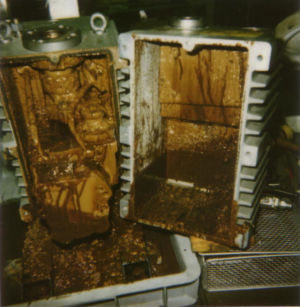

最後に、エドワーズ製E2M40型ポンプの症状です。
見た目、かなりヤバソウです!
(エイリアンが出てきそうです・・・。)
かなりケミカルアタックの強いガスなり反応性の強い材料を
吸引しているポンプのようです。
このオイルの色も、ポンプの故障がダメージ大きいことが
容易に想像できます。

修理部品をメーカーが供給していただけるだいたいの機種
メーカー品は、オイル漏れ、オーバーホール対応いたします。
(例:アルカテル、エドワーズ、ライボルト、大亜、島津、アルバックなどなど)

オーバーホールの詳細説明は、以下のページをご参照ください。
http://www.klchem.co.jp/vacuum/vac_6_3.php

ロータリーポンプオイル漏れの修理・オーバーホールは
川口液化ケミカル株式会社までお問い合わせください。
油まみれのポンプを引き取り、修理して性能試験表と伴に
納品いたします。
(クリーンルームなどでも可能です)

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

よろしくお願い致します。
ありがとうございます。


人生の格言
運命を切り開く言葉とは?

「山に近ければ山を食い
   海に近ければ海を食う」
(中国のことわざ)

 現在自分が置かれている状況を知り
その中で得られる最良の条件を活用して生きていくのが
幸福への近道といった意味でしょうか。

このページのトップへ

2006年11月17日 23:35

高圧ガスとボンベの接合は、φ22、ネジ14山の
メスナットと押すネジとの間に、平パッキンを挟み込んで
シールさせます。

時折、ユーザー様でこの接合部分にシールテープを使っている
場合を見かけます。
これは間違いですし、非常に危険です。

漏れやすいヘリウムガス出れば知らないうちにボンベのガスが
継ぎ手部から微少リークして無くなることも考えられます。
また、漏れ部にボンベ圧の15MPa が加重としてかかりますと
一気に漏れが大きくなりガスが噴出すケースもあります。

可燃性ガスや腐食系ガス、毒性ガスなど特に注意が必要です。

もう一度申し上げます。

ガスボンベの口金の接合にシールテープを使用することはありません。

汎用ガス(酸素、窒素、アルゴン、炭酸、水素、ほか)ボンベは
すべてパッキンによるシールですので、漏れがあるときはパッキンの
劣化かパッキンが入っていないかどうか、どうぞ確認してください。

そして、ネジにシールテープをしないようご注意ください。
※ボンベの高圧シール部です。低圧部はネジ+シールテープの
  場合が多くあります。

ガス用ネジ、ネジ継手、変換継手、ガス継手x真空継手など
真鍮製からステンレス製、アルミ製まで、ご相談ください。

川口液化ケミカル株式会社
TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

よろしくお願い致します。
ありがとうございます。


人生の格言
運命を切り開く言葉とは?

「たいていの人々は、運命に過度の要求をすること
 によって、自ら不満の種をつくっている。」
(フンボルト)

このページのトップへ

2006年11月16日 23:22

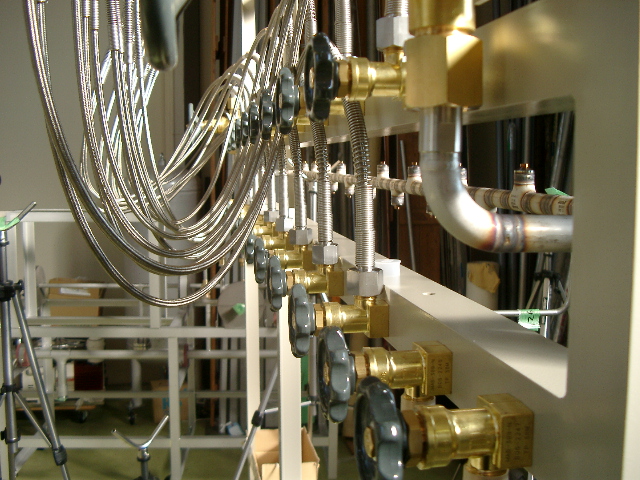

ガスボンベを配管で接続し、設備や装置などに導くための
ガス設備を 「マニホールド」 と呼びます。

ガスの種類や圧力により、バルブの数や材質・接続方法などさまざまな
仕様が考えられます。


また、設置される場所やガスの用途によっても形状やガスの流れる
フローなどいろいろと組み替えして製作します。

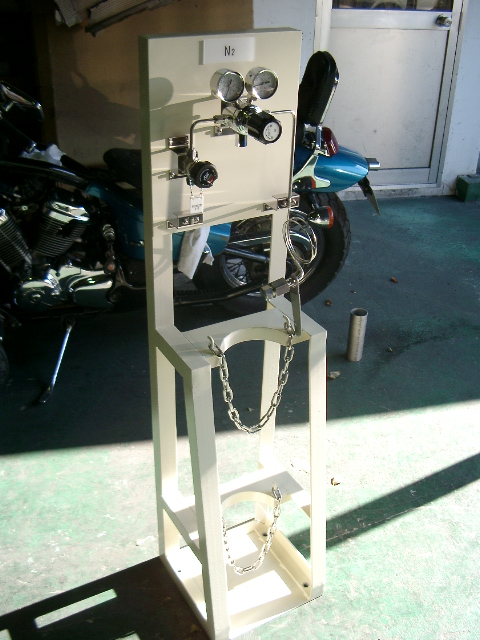

高圧では、50MPa仕様の高圧ガス充填設備用のマニホールドから
高純度ガス10L小型ボンベ用自立架台までご要望に応じ、設計
製作致します。


よろしくお願い致します。
ありがとうございます。


人生の格言
運命を切り開く言葉とは?

「運は吾人より富を奪い得ても
 勇気を奪い得ず」
(セネカ)

E-mail : CutHere_info@klchem.co.jp

このページのトップへ

2006年11月15日 23:58

 真空の単位には絶対圧とゲージ圧と呼ばれる単位があります。
ゲージ圧は大気圧を中心(ゼロ)として正(プラス)側の圧力
(大気圧以上の圧力)と負圧側(マイナス)の圧力(大気圧以下
の圧力)とに分けて使います。
 正の圧力は無限大に広がりますが、負の圧力は真空から
大気圧までの間の圧力を示します。ゲージ圧は主に圧空の分野で
使われています。
 もうひとつの絶対圧はゲージ圧の基本値である大気圧が場所や
時間によって変動するため、正確な比較はできませんが、大気圧が
標準大気圧の時には、換算できます。
この二つの単位系を比較すると現実的な数値の比較が可能となります。

 要は、圧力計の数値は、大気圧 1atm(アトム)を考慮せず、ゼロと読む
ことが実態とそぐわないことから誤解を生じているのです。
 大気中は、現に圧力がかかっており、1atm=760Torr なのです。
ご注意ください。

真空、ガス機器のご相談は川口液化ケミカル株式会社まで
ご相談ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

よろしくお願い致します。
ありがとうございます。


人生の格言
運命を切り開く言葉とは?

「人の運命を決定するものは、その人が
 自分自身をいかに理解しているかということである」
(ソロー)

このページのトップへ

2006年11月14日 21:10

 液体窒素を何がしの目的で取り出すとき、気化した
窒素ガスが邪魔をして液体の液化窒素がなかなか
出てこなかったり、ロスが大きくなったりすることがあります。

 たとえば液化窒素のタンクなり可搬容器から真空二重配管で
総延長20m先の末端で液化窒素が出るようにしたい。

参考写真
 ※上記は、真空二重配管(バイオネットジョイント仕様)です。
 ※ただのフランジに見えますが・・・
  液体窒素真空二重管配管用の特殊フランジです。

 そんな時、どんなに供給源であるタンクや容器の圧力を
上げて勢いよく流したからといって末端から液体窒素が効率よく
出てくるわけではありません。

 そうでなければ配管を予冷してから流せば液体窒素が出やすいか?
といっても、そうそううまくいくものではありません。

 そんなときには、気化した窒素ガスと液体窒素に分離する
気液分離器を利用すると効果的です。

 ※写真は、可搬容器から小型容器(10L容器)へ移す様子の気液分離器です。
  効率は、20〜30% ロスを抑えられます。
 ※写真のように、水道の蛇口をひねったようにガンガン液体窒素を出すのは簡単ではないです。

 配管末端に、液体窒素の溜りをつくり気化してしまった窒素を
逃がしつつ必要な液体窒素を確実に溜め込み、目的とする
末端バルブなりノズルから液体窒素を供給すると具合がいいわけです。

 窒素ガスと液化窒素を分離させる「気液分離器」のご用命は
川口液化ケミカル株式会社までご相談ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

よろしくお願い致します。
ありがとうございます。


人生の格言
運命を切り開く言葉とは?

「人間の運命は人間の手中にある」
(サルトル)

このページのトップへ

2006年11月13日 23:13

ガスボンベの移動の際には、ボンベキャリアーを利用しましょう!

47L(7m3)容器を配送員のベテランは、容器底面を利用して
器用に回転させながら思った通り道を通します。
とはいっても、1本40〜50kgの重量のあるボンベは倒れたら
怪我に繋がります。

消費事業所のお客様は、無理をせず、ボンベを固定して車輪つき
台車で移動する「ボンベキャリアー」をご利用になられると便利です。

良くありがちな事故では・・・

容器を回転させながら移動中にバランスが崩れ倒れるところを
あわてて手のひらを差し出して支えようとして、壁や容器同士の
間に挟んで指を潰すことがあります。

容器が倒れるときに人間の腕力で支えられる力には限界があります。
私なども、充填工場で経験をつむために可搬式液化容器(通称:LGC)
をホイストで吊って移動させていて、思った以上に容器の振れが大きく
落ち着かせるつもりで手を出したら、他の容器との間に指を挟み
怪我をしたことがあります。幸い骨折で済みましたが、それでもつぶれた
指先の骨は、写真で見るとバラバラでした。

大丈夫! は、過信・慢心と思ってください。

容器の移動は、ボンベキャリアーに鎖がけをして転倒防止をし
ゆっくりと安全を確保しながら移動させましょう。


ガスボンベとボンベキャリアーなどとの組み合わせや
サイズの確認など、ご相談ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

よろしくお願い致します。
ありがとうございます。


人生の格言
運命を切り開く言葉とは?


「人間には、それぞれ運命があるにしても
 人間を超越した運命というものはない。」
(カミュ)

このページのトップへ

2006年11月12日 22:55

ガス配管は、長期間使用する場合原則的には金属配管で
施工されています。

その金属配管も、高温多湿の日本の気候では、万能ではありません。
金属のの腐食によるガス漏れは、どれだけ進むのでしょうか?

金属配管の外部から進む腐食を「外面腐食」と呼びます。
この外面腐食は、水分が飽和状態の雰囲気で発生しやすいとされています。
しかも流体自体の温度が、−10〜110℃の範囲で現象として起き得る
危険温度範囲ですので、一般ガス配管はほぼすべて該当します。
更に、配管の拡張ポートなど行き止まり部や、連続運転することが無いような
断続運転設備、極低温や超高温が続く設備など特に注意が必要です。

危険箇所として・・・

・板金不良、破損箇所
・配管サポート(アンカー、吊りサポート部)など板金切削部
・保温、冷熱バルブ、ノズル部分
・フロアー、壁貫通部の板金切削部
・防液提の貫通部など
・結露した溜り部が接触する配管
・ピット内の配管
・地上転がしか配管
・ノズル、ラダー取り付け部
・補強リング部
・アンカーボルト
・スカート、耐圧部耐火部など接合部

金属だから大丈夫! などタカをくくっていると
こんなに腐食するものなのかとビックリするような
状況が、ごくごく身近な環境でで進んでいることがあるのです。

もちろん、酸やアルカリなど、土壌のHPがずれている可能性のある
屋外など注意が必要です。

ステンレス配管などのご相談ご用命は
川口液化ケミカル株式会社まで
ご連絡をお願い致します。

TEL 048-282-3665

ありがとうございます。


人生の格言
運命を切り開く言葉とは?

「すべての人は自己の運命の創造者である」
(スティール)

このページのトップへ

2006年11月11日 23:34

小型のドライ型真空ポンプは、なかなか無いものです。
この度、大晃機械工業株式会社より新型ドライポンプが発表されます。
新型ドライポンプ諸元表 (外観、仕様、排気特性)


150L/min 空冷タイプ
到達圧力 6.5 Pa
2軸スクリュー式
AC100V、200V 仕様
モーター容量 0.75kw
冷却水不要
540x250x397 (LxWxH)

このポンプは、多少のゴミや水分など影響は少ないため
ポンプの中でもとてもタフなことが特徴です。
基本的には定期メンテナンスも不要ですのでメンテフリーです。

150L以外にも300L、500Lの空冷ポンプもご用意してます。
ぜひともご検討いただけますよう、お願い致します。

ドライポンプのご相談は、川口液化ケミカル株式会社まで
ご相談ください。

TEL 050-8881-7393

E-mail : CutHere_info@klchem.co.jp

ありがとうございます。


人生の格言
運命を切り開く言葉とは?

「理想は星のようなものである。
 諸君はそれに手を触れることはできないが
 荒涼たる大洋を航海している人のように
 理想を水先案内人として選び
 これに従うことによって諸君は
 自らの運命を決定するであろう。」
(ヤール・シュルツ)

このページのトップへ

2006年11月10日 23:28

質問
容器はなぜ丸いのでしょうか?

答え
それは、強度があるからです。

容器やタンク、路上を走るローリー車も円筒形状ですが、四角いほうが
隅々までたくさん入るのに丸いのはなぜなののでしょう。
それは、四角よりも丸いほうが強いからなのです。角に内面から圧力を
かけていくと円に近づこうとします。
外面からの場合も同じことです。丸くなっているほうが均等に力を受ける
ことが出来るので強いわけです。
ローリー車などの円筒形タンクは厚さ5ミリ弱のアルミ製ですが、もし四角い
容器にして同じ強度を保とうとしたら倍の厚さの10ミリにして、材質も鉄や
ステンレスに替える必要があります。
実務上、危険物のガソリンや高圧ガスなどは法律(消防法・高圧ガス保安法)
安全基準・構造計算など厳密に行われ基準を満たすためには角ですと重量
が重くなります。
重いということは、運搬車の場合は積載重量に限度があるので結果として
小さな角型タンクになれば内容積が少なくなるわけです。
更に細かくいえば、ガソリンのタンクローリーは楕円形ですが、高圧ガスなどの
場合は真円です。これはガスの場合は容器により強度が求められます。
酸素・窒素など工業ガス用圧縮ガス容器は、一平方センチメートル(1 cm/2)
あたり、最高で250kgの内圧がかかるのです。これは小錦2人が、全体重を
ピンヒールの踵で、足先を踏んだことと同じこと。想像を絶する力です。

大きなタンクだけの話ではありません。
消火器、卓上コンロのボンベなど中の圧力が高いものはやはり円筒状です。
小さくても円柱のほうがやはり強度があり、そのうえ作りやすいこともあります。
中身を詰めて蓋をするにも四角ですと角を合わせる工程が多いわけです。
ちなみに、炭酸飲料やビールのような圧力の高い缶を「陽圧缶」といい
常に中から外に向かって圧力がかかっているので、薄くもできるし
凹みにくいわけです。
日本の缶は、アルミ製が多いのだそうです。ですが、やはり強度の対策は
取られていて内圧で膨らまないように底面は窪んでいるのです。
コーヒー缶は、高温処理で殺菌したあと冷めますので中の圧力が下がって
「陰圧缶」と呼ばれているそうです。この場合には、丈夫なスチール缶が
多いので底面は平らなのです。
最近では、お茶などの缶に窒素を詰めて陽圧缶にするそうです。
いままでの解説どおり、缶の厚さが薄くできるので材料が少ないのだそうです。
ただし、打検といって缶の底に音波をあてて中の状態を見る検査があるのですが
この検査は、スチール缶であり、底が平らでないとできないのだとか。
甘いコーヒーや野菜ジュースは、密閉しきらず外気が入って菌が繁殖しても
打検で不良品を撥ねられるので、陰圧缶が多いのだそうです。


ガスタンク製作のことなら川口液化ケミカル株式会社まで
ご相談ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

よろしくお願い致します。
ありがとうございます。


人生の格言
運命を切り開く言葉とは?

「人間の一生を支配するものは運であって
 知恵ではない。」
(キケロ)

このページのトップへ

2006年11月 9日 22:34

ライボルトバキューム製 L300
1台 \2,007,000-(消費税抜き)
※梱包輸送費、取扱説明費含む
テクニカルデーター

最小検出リーク量

≦ 5x10 -12mbar l/s (真空モード)

5.0 x 10 -13Pa.m3/sec

≦ 1x10 -7mbar l/s (スニファーモード)

最大検出リーク量

> 0.1 mbar l/s (真空モード)

最大測定可能圧力

15 mbar

排気速度

2.5m3/h

He排気速度

> 2.5 l/s

応答速度

> 1 s

始動時間

< 2 min

消費電力

420 VA

寸法L495 x H456 x D314

重量

40 kg

・感度が 10 -13Pa台です。
・フォラメントの寿命を3年間保証。
・TMP(ターボ分子ポンプ)の排気容量が 70L/sec とクラス最高。
 ということは立ち上がりが早く、バックグラウンドも入りやすい。
 ※他社製ex:50L/sec
・立上げ時間が2分です。
・真空法とスニファー法の2種類が対応可能です。

ガス配管工事やキャビネットのリーク検査にいかがでしょうか。
ヘリウムリークディテクターのことなら、川口液化ケミカル株式会社
までご相談ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

よろしくお願い致します。
ありがとうございます。


人生の格言
運命を切り開く言葉とは?

「平らな道でも、つまづくことがある。
 人間の運命もそうしたものである。
 神以外にだれも真実を知るものではないのだから。」
(チェーホフ)

このページのトップへ

2006年11月 8日 23:34

中国にある炭鉱で5日大規模なガス爆発があり、17人が死亡したそうです。
いまだ約30人が坑内で閉じ込められていると報じられてます。

鉱内はガスがいまだ充満し、爆発で2次災害の恐れのあるため救援作業は
難航しているそうです。
 なんとこの時期年末にかけ、ガス爆発事故を想定した「突撃生産」といわれる
操業により炭鉱事故が多発しているのだそうです。
甘粛省では10月31日から11月2日まで3日連続で発生し、34人が死亡し
11月3日にも山西省呂梁市の炭鉱で爆発事故が起き、8人が死亡したています。

対岸の火事ではありません。
安全を軽視すると、いつ同じような事故に巻き込まれるとも限りません。

備えよ常に!

高圧ガスの事故を未然に防ぎましょう!!

ガスのことなら川口液化ケミカル株式会社まで
どうぞご相談ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

よろしくお願い致します。
ありがとうございます。


人生の格言
運命を切り開く言葉とは?

「犬も歩けば棒にあたる」
(江戸いろはカルタの第一句)
 くよくよすることはない。世の中、何かしているうちに必ず
 思いがけない幸福に出会うものだ。」

このページのトップへ

2006年11月 7日 22:01

真空計シリーズの最終回です。
高真空領域のゲージのご紹介です。

高真空ゲージ
・裸真空計
 Nude gauge
・軸対称透過型電離真空計
 Axial-symmtetric transmission gauge
A-T gauge
Hot cathoude ionization gauge


先ずは、「裸真空計」 からのご紹介です。
ヌードゲージと呼ばれる接続フランジからチャンバー側へ
フィラメント、イオンコレクタ、グリッドなどが裸の状態で
挿入されていることからそう呼ばれています。
 ガラス球やコレクタシールドなど存在しないため
感度が優れています。その反面、真空装置系側で発生する
電子やイオン、ゲージ自体から発する電子、イオン、熱影響など
受けやすい真空計です。センサー部が露出しているので
取り扱いに注意を要するゲージです。


次は、「軸対称透過型電離真空計」 です。
名称自体の軸対称形のエネルギーフィルターをイオン化室と
集イオン電極との間に配置しており、気体のイオン電流を電子
励起脱離イオン電流から区別して、測定可能な圧力限界を
低減化し、極高真空の測定を可能にしています。
電子励起脱離イオンは、集電子電極に電子が入射したとき
表面に吸着していた原子、分子がイオン化し、中性子として
脱離する現象です。
集イオン電極に入射したイオンは、本来の気体イオンと
区別できず限定下限をきめる要素となっています。

以上、真空計シリーズ最終回でした。
いろいろな真空計があり、低真空から高真空、果ては極高真空まで
数種類の真空計を複合的に切り替えながら真空状態を測定する
ことが必要なことは、これまでの各種のゲージの紹介内容で
ご理解いただけるのではないかと思います。

更に、製品の改良や精度の向上など目に見えない
進歩も目覚しいものがあります。
最近では、非常に安価な残留ガス分析計も登場し
ディテクタ代わりに使用するなどといったことも可能になりつつあります。

真空計でチャンバー内の真空度を計測する際には
適した真空ヘッドを選択することが必要です。

真空計のご相談は、川口液化ケミカル株式会社まで
どうぞご相談ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

よろしくお願いいたします。
ありがとうございます。


人生の格言
運命を切り開く言葉とは?

「運命に向かい喚き、罵しりてなんの利益ありや
 運命はつんぼなり。」
(エウリピデス)

このページのトップへ

2006年11月 6日 22:16

高真空領域のホットカソードイオンゲージのご紹介です。

ペニングゲージの冷陰極電離真空計に対する、ホットカソード
熱陰極電離真空計です。
前述のB-A(ベアード・アルパート)真空計と同類です。

Hot cathode ionization gauge 2種類
・三極管形電離真空計
 Trode Gauge
・シュルツ真空計
 Shulz Gauge

先ずは 「三極管形電離真空計」 です。
ガラス球ゲージヘッド内にイオンコレクタシールドが巻かれており
その内部にグリッドをフィラメントが周回してます。
その熱陰極から放出された電子によって気体を電離して
生成されたイオン電流を測定して圧力を求めます。
通常、測定球は三極管構造となっていることから
真空計の名称にもなっております。
 高真空領域ではポピュラーなタイプではありますが
・気体の種類により感度が変化すること
・ガスの吸着などによりフィラメントが消耗し感度が落ちる
・電極と管壁の脱ガス(デガス)操作が必至である
・フィラメントの断線に注意する
など操作方法には注意が必要です。

次に 「シュルツ真空計」 です。
 構造は三極関係、B-Aと同様ですが、圧力測定範囲を
上限側 100Paまで広げたワイドレンジタイプです。
ガラス球内に、陽極(集電子電極)とイオンコレクタ(集イオン電極)
の薄板が2〜3mmの間隔で置かれており、その間にフィラメントを
走らせています。
イオン化空間を狭くしているので、感度自体は他の熱陰極に譲りますが
測定範囲が 100〜 10 -4Pa と広いので、スパッタプロセスなど
モニタリング用として適当です。

次回は真空計最終回です。

真空機器、真空チャンバー、ステンレス・アルミチャンバーなど
どうぞご相談ください。

川口液化ケミカル株式会社
TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

よろしくお願い致します。
ありがとうございます。


人生の格言
運を切り開く格言とは?

「運命は神の考えるものだ。
 人間は人間らしく働けばそれで結構である。」
(夏目漱石)

このページのトップへ

2006年11月 5日 22:06

当たり前のように目の前にある空気。
この組成は、微妙に変化しています。

以前ご紹介した組成比率は

窒素     約 78%
酸素     約 21%
アルゴン   約  1%
炭酸ガス      0.035%
他にもネオン、ヘリウム、メタン、クリプトン、水素、亜酸化窒素
一酸化炭素、キセノン、オゾン、二酸化窒素、アンモニア、二酸化硫黄
などが含まれていることをお知らせしました。

先日発表された2005年の大気中の二酸化炭素(CO2)濃度が
過去最高数値を更新し379.1ppmとなり、昨年より 2ppm 上昇
しているとのことです。(過去10年 1.9ppm/年上昇)

その他、炭酸ガス同様に地球温暖化に影響あるガスといわれている
一酸化二窒素(N2O)の濃度も 319.2ppb (昨年比0.6ppb上昇)し
メタン(CH4)の濃度は 1783ppb で横ばいとのことです。

これらの数字を各個人、企業レベルで実感し、それぞれの立場で
できることをすることが大切なように思います。

ガスのことなら川口液化ケミカル株式会社まで
ご相談ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

よろしくお願い致します。
ありがとうございます。


人生の格言
運命を切り開く言葉とは?

「われわれがわれわれの運不運をつくる。
 そしてわれわれがこれを運命と呼んでいる。」
(ジズレリー)

このページのトップへ

2006年11月 4日 21:48

真空計の構造をご紹介するシリーズ12回目。
本日は、低真空領域最後のゲージです。

「熱伝対真空計」 です。

ピラニ真空計と同じように、通電加熱した金属細線の
熱伝導変位を測定し真空度を測定するものです。
外観上は、T字状のガラス管です。
一方向は真空装置側へ接続し、対になっている直線方向に
抵抗の温度変化が少ないニクロム線や白金などを使用しています。
この細線の真ん中あたりに熱伝対を溶接し一定電流で
加熱し温度変化の様子を観察するのです。

この真空計は、低真空から中真空領域での用途に適し
壊れにくく安定性もあります。
ただし、数値は正確ではなく圧力の目安となる程度の
ものとお考えください。

真空計のご相談は、川口液化ケミカル株式会社まで
ご相談ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

よろしくお願いいたします。
ありがとうございます。


人生の格言
運命を切り開く言葉とは?

「運命の中には偶然はない。
 人間はある運命に出あう以前に
 自分がそれを作っているのだ。」
(T・W・ウィルソン)

このページのトップへ

2006年11月 3日 21:43

クリスタル真空計をご存知でしょうか?

音叉形の水晶振動子の共振状態における
交流インピーダンスが圧力に応じて変化するという
現象を利用している真空計です。
電極は、Au・Crが利用されています。
英文名:Crystal gauge (Viscosity gauge)

ピラニゲージと比較して、大気圧から 10 -2Pa までの
広範囲な測定が可能です。また、その値は直線的に
測定されます。熱伝導真空計のような発熱部(熱源)を
持たないので真空排気系との影響が少ないので、大気圧
近辺の真空度で対流などの影響を受けにくい構造です。
更には、再現性に優れ、温度変化やガス(気体)の流れに
対しても安定しています。

ガス、真空のことなら川口液化ケミカル株式会社まで
どうぞご相談ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

よろしくお願い致します。
ありがとうございます。


人生の格言
運命を切り開く言葉とは?

「われわれの運命は、前進することにある。
 それぞれの社会においては、その一つ上のものへと
 進歩せずにはおかない。」
(フーリエ)

このページのトップへ

2006年11月 2日 16:29

平成18年10月31日 発信

発信者
埼玉高圧ガス会、
埼玉県高圧ガス地域防災協議会
埼玉県高圧ガス溶材協会  事務局
TEL 048−833−1878

対象者
高圧ガス
運送事業所、充填事業所 各位

危険物運搬車両の取締りに実施について

標記の件について本年も今月11月1日水曜日より11月30日木曜日まで
1ヶ月間指導取締り月間となっており、各都道府県警察及び経済産業省
(県化学保安課)による合同取締り指導が、県内主要地点に於いて行われ
ます。
運行には尚一層の日常点検・法令遵守を励行されますようご注意ください。

1、対象:危険物(高圧ガス)運搬車両(トラック、ローリー)

2、運搬上の重点指導取締り:危険物運搬上の保安基準違反
 1) 高圧ガスの移動基準違反(高圧ガス保安法第二十三条第一・二項)
   (一般高圧ガス保安規則第四十九条第五十条)
 2) 毒物、劇物の運搬基準違反
   (毒劇物取締法第十六条第一項)

3、車両の安全運行に関する道路交通法違反
 1) 積載の方法及び重量の制限等違反(道路交通法第五十五・五十七条)
 2) 整備不良車両の運転禁止違反(同上第六十二条)
 3) 無免許運転等の禁止違反
   (同上第六十四条〜六十六条、第八十五条第五項)
 4) 違反行為の下命・容認等
   (同上第七十四条の二、第七十五条第一項)
 5) 無車検運行
   (道路運送車両法第五十八条第一項)
 6) 無保険運行
   (自動車損害賠償保障法第五条)

4、車両運行道路の制限違反
 危険物積載車両の水底トンネルなど通行禁止または
 制限違反(道路法第四十六条第三項)
 関越トンネル、東京湾アクアトンネル、首都高速道トンネル

 以上は道交法等の取締り内容ですが、高圧ガス積載車両
 にあって例年保安法違反の多いのは、下記事項でありますので
 点検願います。

1) 警戒標(高圧ガス)の不掲示、不鮮明
   (規則第四十九条、第五十条各第一項第一号)
2) 移動注意書書(イエローカード)の不携帯
   (規則第四十九条二十一号二項)
3) 消火設備(消火器)の不携帯
   (規則四十九条十四条)
4) 防災工具の不備(同上)
5) 転倒、転落防止措置の不完全、未実施
   (規則第五十条四号)
   ※車両に積載して移動する場合は、容器をロープなどで車両に
    固定するとともに、他の積載物の動揺による影響を受けない
    ようにすること。
6) 移動監視者(資格者)の不在
   (規則第四十九条、第五十条液石即第四十八条、四十九条)
7) ローリー車など一定量以上のガスを移動する場合は「地域防災
   協議会」発行の「会員証」の携帯が必要ですのでご確認ください。
   (規則第四十九条、液石側第四十八条)
 イ、圧縮ガス 容積300m3以上の可燃性ガス及び酸素
          容量100m3以上の毒性ガス
 ロ、液化ガス 質量3ton 以上の液化石油ガス・可燃性ガス・酸素
          質量1ton 以上の毒性ガス
 ハ、特殊高圧ガス(数量に制限なし)

※過去の取締り実施場所は下記各所です。
・東北自動車道浦和料金所
・東北自動車道岩槻料金所
・関越自動車道新座料金所
・国道17号バイパス大宮(西警察付近)
・国道17号上尾市(愛宕付近)

以上。

ご注意ください。

ガスのご注文、配管工事、法規に関するお問い合わせは
川口液化ケミカル株式会社までどうぞお問い合わせください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

よろしくお願い致します。
ありがとうございます。


人生の格言
運命を切り開く言葉とは?

「好運といい、不運といい、それは後になっていえることである。
 ただ自分が良いであろうと思うことを現実の条件から裏付けを
 し、あとは勇を鼓して一歩を踏み出すだけである。」
(大川 博)

このページのトップへ

2006年11月 1日 22:48

真空計のご紹介も10種類目です。
本日は、「スピニングローター真空計」です。

スピニングローター真空計
またの名を、粘性真空計といいます。
英文名 Spinning Rotor Garuge(Viscosity gauge)

真空計測するチャンバーに接続するフランジ中心部から
直線方向に空間があり、その周りを水平位置コイル
磁化ベクトル検出コイル、駆動コイル、垂直位置補正コイル
などに囲まれており、鋼製ローターが回転します。
この回転体が気体中で粘性抵抗による回転減衰を測るものです。
鋼管パイプ内の鋼球を磁気浮上させ高速回転して、停止させ
回転数の減衰時間から圧力を求めるのです。

鋼球の表面状態が安定であれば、基本物理量の測定から
圧力を決定できる真空計ですので、真空二次標準器としても
利用されているようです。
ただし、いいことづくめでもなく、温度、振動には弱く、価格も
割高なため通常の真空計としての利用は一般的には難しいようです。


真空計のご用命は、川口液化ケミカル株式会社まで
ご相談ください。

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

よろしくお願いいたします。
ありがとうございます。

人生の格言
運命を切り開く言葉とは?

「汝の運命の星は汝の胸中にあり」
(シラー)

このページのトップへ

ブログ記事タイトル一覧

カテゴリー

アーカイブ

2017年

2016年

2015年

2014年

2013年

2012年

2011年

2010年

2009年

2008年

2007年

2006年

2005年




埼玉杉戸 無農薬稲作

無農薬稲作

川口液化ケミカル株式会社へのお問い合わせは、
お問い合せフォーム・メールもしくはお電話でお願いいたします。
9:00〜17:00(土日祝日を除く)
〒334-0073 埼玉県川口市赤井4-16-20
Tel:(048)282-3665 Fax:(048)281-3987

Copyright(c)2003-2015. Kawaguchi Liquefaction Chemical Corporation All Rights Reserved.
