関係法規シリーズの電気事業法についてお知らせいたします。

ガス工事と電気工事は新規の施工で重なることがよくあります。
電気事業法では、ガス工事と直接関係する規定などそれほど多く
ありませんが、存在します。

電気事業法関連として
「電気設備に関する技術基準を定める省令」の中に電線路と
建造物(高圧ガス設備を含む)との隔離距離が定められています。

電線路区分との離隔距離は以下の通りです。

電線路区分      離隔距離   条  例   備 考
低圧屋内配線低圧   10cm    204条   ガス管、水道管などが対象
( 裸 線 )   (30cm)

低圧架空電線 上方の場合 2m   90条    ( )内は電線が高圧絶縁電線
                (1m)   または、ケーブルの場合
          下方、測方 60cm
の場合 (30cm)

高圧架空電線 上方の場合 2m    91条  ( )内は電線がケーブルの場合
(1m)
          下方、測方 80cm
          の場合  (40cm)

特別高圧架空電線 上方の場合1.2m  138条  35,000V 以下ケーブル仕様
          下方、測方 50cm
          の場合
※電線路が下方に施設される場合は、相互の水平距離は3m以上とします。

さらには、電気事業法における電圧とは?(第三条規定)
      直 流    交 流
低 圧   ≦750V ≦600V
高 圧  750〜7000V 600〜7000V
特別高圧  >7000V >7000V

川口液化ケミカル株式会社は電気工事士の資格を有する
管工事施行業者です。

ガス設備に付随する電気工事や、電気工事に付随するガス工事など
川口液化ケミカル株式会社までご相談ください。
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

よろしくお願いいたします。

ありがとうございます。


今日の格言
人生にとって時間とは?
「現在、一つを持っているほうが、未来において
 二つ持つよりも値打がある。
 一方は確実だが、一方はそうではないから。」
(ラ・フォンテーヌ)

このページのトップへ

2006年3月30日 21:41

高圧ガスボンベの取扱につき
あたりまえであり、基本的なことを
改めて勉強しましょう。


・ガス充填容器の温度上昇防止について
 (40℃以下に保つには)
 1)直射日光や高温になる設備の近くにボンベを置かないこと。
 2)直射日光にさらされる場所では、日よけをすること。
 3)ボンベの容器置場(ボンベ庫)の近くで火災が発生し、収納してある
   ボンベが加熱されて温度が上昇する場合には、容器を速やかに
   安全な場所に移動するか、水をかける(散水)など温度上昇を防ぐ
   対策を取ること。

・ガスの流用禁止について
 活性のある、可燃性ガス、毒性ガス、腐食系ガス、酸素ガスなどで
 次のような作業をすることは、厳禁です。 なぜなら爆発事故などに繋がります。
 1)気密試験に使う
 2)スプレー式塗料などでコンプレッサーエアー(圧縮空気)の代わりに使用する
 3)衣服のゴミ取りに使用して身体に吹きかける
 4)ガス配管やそれ以外の配管内の清掃やゴミ飛ばしに使用する

・ガスボンベの流用禁止について
 高圧ガス容器を、まさかそんな使い方はしないだろう?
 といいつつ、知らぬが仏。 使っていると非常に危険です!
 次のような使い方はしないでください。
 1)ガスボンベをガス溶接やガス切断の品物固定や加工品を置く台に使用する
 2)金属板を曲げる為の道具に使用する
 3)ローラーの代用にする
 4)重量物を持ち上げる為のテコの原理の枕に使用する

・その他ガスボンベ取扱注意書き
 1)高圧ガス容器は、清潔に保ちましょう。
   特筆すべきは、酸素ボンベに切削油など油脂がついたりしたら
   脱脂洗浄してください。
   酸素と油は、とても仲が良く、条件によっては、爆発的に燃焼します。
 2)高圧ガス容器は、水溜りなど湿気や、雨ドイの下で水滴直撃や、
   薬品など化学製品による変質、腐食、化学変化などにより
   ボンベが変質することを防ぐ対策をとりましょう。
 3)高圧ガスボンベは、盗まれると盗まれた人もボンベ管理の面で
   不問というわけではありません。 施錠されたボンベ小屋や
   子供がいたずらなどできない場所に設置、収納しましょう。

いずれも基本です。

まあいっか! が一番危険。

ガスのことなら 川口液化ケミカル株式会社まで
どうぞご相談ください。
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

よろしくお願い致します。

ありがとうございます。


今日の格言
人生にとって時間とは?
「時は流れる川である。
 流水に逆らわずに運ばれるものは幸せである。」
(モーレイ)


このページのトップへ

2006年3月29日 23:36

特殊高圧ガスや高純度ガスなど、ガス配管工事に使用されている
ステンレスパイプは内面研磨されたものが一般的です。

一般的には、酸洗脱脂洗浄、BA管洗浄、EP管洗浄などに
分類されます。
それではそれぞれの工程でどのような洗浄を行うのでしょうか?

1、酸洗脱脂洗浄
 受入検査 → アルカリ脱脂 → 水洗 → キレート剤洗浄
 → 水洗 → 純水 → 強制乾燥 → 検査梱包 → 出荷検査
                (クラス10000)  (クラス10000)

2、BA管洗浄
 受入検査 → アルカリ脱脂 → 水洗 → キレート剤洗浄
 → 水洗 → ピグ洗浄 → 不導態化処理 → 水洗
 → 純水洗浄 → 純水煮沸 → LN2ブロー → 包装
   (クラス10000) (クラス10000) (クラス1000)   (クラス10)
 → 出荷検査

3、EP管洗浄
 受入検査 → アルカリ脱脂 → 水洗 → ピグ洗浄 → 電解研磨
 → 水洗 → アルカリ中和 → 水洗 → 硝酸浸漬 → 水洗
 → ピグチェック → 純水洗浄 → 純水煮沸 → LN2ブロー
             (クラス10000)  (クラス10000) (クラス1000)
 → ベーキング → 二重包装 → 出荷検査
   (クラス1000)    (クラス10)

 実際には、通常処理の場合除く工程も含まれています。
電解研磨も、その業者さんのこだわりや、腕前によって
出来栄えがかなり違うものです。

電解研磨処理をしたからといって、クリーン度が高かったり
パーティクルが少なかったり、真空の場合では超高真空に
容易に入ったりということは、必ずしも言えません。

用途や形状、必要に応じてどのような洗浄工程を経るか
検討が必要です。

ガス・真空材料の精密加工品、半導体仕様の
特殊ガス配管工事、製作品加工、溶接加工品など

川口液化ケミカル株式会社までご用命ください。
TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

ありがとうございます。


今日の格言
人生にとって時間とは?
「現在は過去以外の何ものも含んでいない。
 そして、結果のなかに見出されるものは
 既に原因の中にあったものである。」
(ベングリオン)

このページのトップへ

2006年3月28日 22:34

真空ポンプには多様な種類があります。
その中で、高真空用のポンプでは
油拡散ポンプ(ディフュージョンポンプ)やターボ分子ポンプ
クライオポンプなどあります。

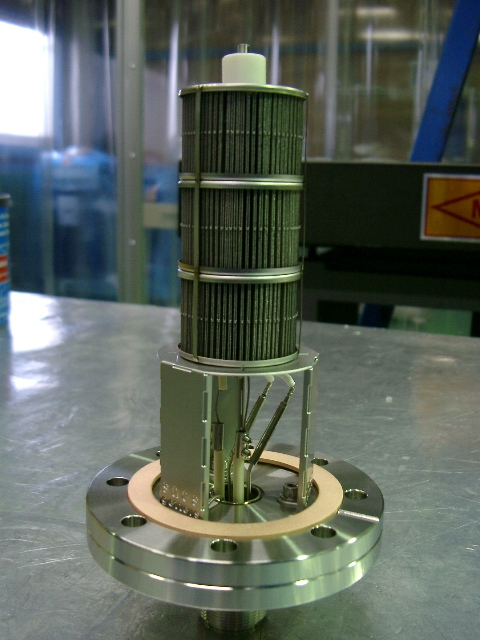

ゲッターポンプをご存知でしょうか?

ジルコニウム、パナジウム、鉄などが
気体分子を吸着させ真空排気させるものです。
金属表面が気体分子などに覆われると排気能力が
下がるため、定期的に再活性化をする必要があります。
但し、希ガスはこれら金属に吸着しないため
これらのガスに対する排気速度は無い。

ガス精製機にも使用されている チタン( Ti ) ジルコニウム( Zr ) は
やはり金属のゲッター効果を利用してます。

これらの金属を 500〜800℃ に加熱すると
表面が昇華し、清浄な表面を作ります。
Ti , Zr は化学的に活性なために
水素・酸素・窒素・一酸化炭素もしくはその他の不活性ガスを
化学的に吸着し、ガスを精製することができるのです。

ゲッターポンプなど真空機器・特殊ガスのお求めは
川口液化ケミカル株式会社へお問い合わせください。
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

よろしくお願いいたします。

ありがとうございます。


今日の格言
人生にとって時間とは?
「おまえがいつの日か出会う禍いは
 おまえがおろそかにしたある時間の報いだ。」
(ナポレオン)

このページのトップへ

2006年3月27日 22:43

昨日の高圧ガスボンベの取扱い(衝撃と破損)は
少々教科書的要素が多いものでした。

本日は実践編でまいります。

先ず、ガスボンベは1本 50〜60kg近くあります。
現在は超軽量ボンベと称し、新型ボンベでは相当軽いものも
あろうかと思いますが、それでも大人一人分の重量があります。

トラックでの運搬はできる限りの必須条件ですが
ワゴン車やバンなどに搭載して、急ブレーキの拍子に
ボンベが貨物室から運転者のシートを突き破り
背中から強打したという事故があったと聞いております。

ボンベのミサイルが飛んでくると思って
固定や運搬方法は十分考慮してください。

また、くれぐれもお願い致します。
毒性ガスを運搬する際には、ボンベを屋外の荷台に搭載する
トラックで必ず運んでください。

営業職の方など、まかり間違えば急ぎだという理由で
密閉した車両で毒ガスボンベを運ぶことがあるようです。

絶対止めてください!

また、運搬しているガスが可燃性ガスの場合
いつ何時ガスが漏洩しているとも限りません。
絶対に火気厳禁です。
タバコを吸いたくても、我慢してください。
少々タバコを我慢するのは、ガス爆発で死んでしまうことに比べれば
決して、おおそれた、たいしたことではありません。

トラックであっても、荷台のアセチレンガスが漏れていて
タバコでなく、車のイグニッションを回した途端、「ドカン!!」
という事故も現にあるのです。

自分自身、危険の認識が甘くなり
「いつもやっている」 とか
「ちょっとそこまでだから」 とか
「このくらいなら大丈夫」 など
良くありがちな思考をしがちです。

ですが、事故は忘れた頃にやってくる。

備えよ常に!

注意しましょう。

ガス・真空・低温のことなら川口液化ケミカル株式会社
まで、どうぞご相談ください。
TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

ありがとうござます。


今日の格言
人生にとって時間とは?
「未来がどうなるか、あれこれ詮索するのを止めよ。
 しかし、時がもたらすものが何であれ
 贈り物として受けよ。」
(ホラティウス)

このページのトップへ

2006年3月26日 23:28

一昨日の高圧ガス容器取り扱いの細目です。

高圧ガス容器 衝撃による破損の防止注事項
1、容器は転倒、転落させないように、注意深く取り扱いましょう。
 特に雨天の際、水で濡れた場合は容器がとてもすべりやすいので注意しましょう。
2、容器に重量物をぶつけるなど、衝撃をあたえないようにしましょう。
3、ガスを消費するとき(使用するとき)以外は、容器キャップを取り付けてましょう。
4、容器を置き場から運ぶときに、足で蹴飛ばして転がしたり、肩に担いで運ぶことは
  避けましょう。1本ずつ傾けて容器の底の縁で転がしましょう。
  出来うることであればボンベ運搬車を使用しましょう。
5、リヤカーを使用して容器を移動するときには、リヤカーの荷台にバルブやキャップを
  もたせかけないようしましょう。
6、容器を吊り上げて移動するときは、カゴや網などに入れて吊るようにするか、専用の
  吊り具などを使用して転落防止に細心の注意を払いましょう。
   容器バルブやキャップ、プロテクターの部分を吊ってはいけません。
  また、鎖、ロープなどを容器に直接巻きつけて吊り上げたり、電磁石を用いて吊り
  上げることは落下事故に繋がりますので行わないようにしましょう。
7、車両への積み込みは静かに行い、容器に衝撃を与えないようにしましょう。
  容器を荷台や既に積み並べてある容器の上に(二段罪積など)激しく倒すことは
  非常に危険なことなので、行ってはいけません。
8、容器は、車両から突き落とすなど乱暴な取り扱いはしてはいけません。緩衝板(ゴム板
  、タイヤなど)や専用のシートなどを使って、静かに下ろし、転倒、転落による事故防止
  に気をつけましょう。特に、液化塩素1トン容器のような大型容器の積み下ろしには
  十分な注意をしなければなりません。
9、容器を立てておくときは、上から物が落ちてこない安全な場所を選び、壁面や柱を
  利用してロープ、鎖、鉄枠などで縛りカシめて、倒れないようにしましょう。
10、容器を横にしておくときには、転がっていかないような歯止めを必ずすること。
  ただし、溶解アセチレン容器と液化ガス容器はガス用バルブから液漏れしますので
  常に立てておくようにしましょう。

以上、高圧ガスボンベはやさしく扱いましょう。

ガス・真空・低温のことは、川口液化ケミカル株式会社
まで、どうぞお問い合わせください。
TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

ありがとうございます。


今日の格言
人生にとって時間とは?
「幸福な人には、時は打たない。」
(ドイツ)
 幸せいっぱいな人には、時は気のつかないうちに
あっという間に過ぎて行ってしまう。

このページのトップへ

2006年3月25日 10:58

 「真空」 にかかわる製品は

半導体・FPD、電子部品産業・光学・記録材料関連産業
機械・金属材料・加工業・理化学機器・宇宙開発
食品・化学・薬品産業分析・試験機 などで使用されています。

実際に使用されている真空機器がどのようなものか?

展示会などで分類されている 真空機器・装置 につき
機器名をご紹介してまいります。

真空装置
・真空蒸着装置
・真空重合装置
・有機デバイス作製、評価装置
・有機EL、太陽電池蒸着装置
・光学式蒸着装置
・有機EL用製造装置

・スパッタリング装置
・ECRスパッタリング装置
・光学薄多層膜用スパタリング装置
・ディスク用スパタリング装置
・ハードディスク用スパッタリング装置

・CVD装置
・太陽電池用プラズマCVD装置
・DLC薄膜形成装置

・エッチング装置

・MEMS用接合装置
・真空熱処理炉
・真空加熱炉
・真空ベーキング炉
・陽極接合装置

・真空乾燥、凍結装置
・真空蒸留、濃縮装置

・真空分析、試験装置
・IMAS質量分析装置
・トライポロジー試験装置
・電子顕微鏡(SEM,TEM)

・真空装置用冷却装置
・コールドトラップ
・大気圧マイクロ波プラズマ装置
・ECRプラズマ成膜装置
・真空排気装置
・イオンプレーティング装置
・グローブボックス
・ガス循環精製装置
・真空ヒータープレス

真空ポンプ
・ドライポンプ
・ダイヤフラムポンプ
・ターボ分子ポンプ
・クライオポンプ

計測器
・真空計
・リークディテクタ
・ガス分析計
・膜圧測定器、表面形状測定器
・質量ガス分析計
・真空中パーティクルモニタ
・ゲージ
・四重極ガス分析計
・計測器
・ズームマイクロスコープ

真空機器、装置関連機器、部材
・MFC、流量計
・バルブ
・継手
・超高真空バルブ
・ベローズ、ゲートバルブ
・真空バルブ
・真空バタフライバルブ

・RF,DC電源
・RF,DC、EB電源
・プラズマ用高周波電源
・注入装置用電源
・高周波電源
・スパッタ用電源

・真空蒸着源
・電子、イオンビーム源、電子銃

・磁性流体真空シール
・バルブ、配管ヒーター
・シール材
・蒸着フィラメントボード
・真空対応位置決めステージ
・真空ロウ付け製品
・真空蒸着膜厚制御装置
・パルスチューブ冷凍機
・真空対応エンコーダー
・真空シール
・電子、イオンビーム、プラズマ解析ソフト
・プラズマ材料プロセス、希薄気体統合シュミレーションツール

※製品として世の中に販売されている名称を掲載しております。
 全ての種類を網羅しているわけではありませんのでご理解ください。

特殊ガス・真空・低温に係るご質問ご相談など川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

まで、どうぞご連絡ください。

ありがとうございます。


今日の格言
人生にとって時間とは?
「朝寝は時間の浪費である。
 これほど高価な出費は他にない。」
(デール・カーネギー)

このページのトップへ

2006年3月24日 21:32

基本は何でも大事です。

高圧ガスボンベについても、基本的な原理原則は
存在します。

「知らなければ、気をつけようないじゃん。」

そんな声にお答えし、ガスボンベ取扱上の基本につき
ご説明いたします。

まずは、3大原則です。

その一
 「ガスボンベ(高圧ガス容器)に衝撃を与えない。」
 当然過ぎるほど当然のこと。
 トラックの荷台から思い切りよくボンベを落として
 「ゴ〜〜〜〜ン!」とか「カ〜〜〜ン!」とか音を立てて
 いる様子ときどき見受けられることがあります。
 中に 15MPa(150kg/cm2) もの高圧で入っているのに
 万が一勢い良く漏れたらどうなるか?
 正直な話。 空を飛んできますよ!
 約50〜60kgの鉄の塊(ボンベ)が!!
 出来ることならゴム板(ラバーシート)などの上に、静かに
 落としたいものです。

そのニ
 「容器の温度を上げない」
 これも当然ですが、なかなか気付かない落とし穴です。
 特に真夏の直射日光を受けたガスボンベの熱は相当なもの。
 玉子焼きが作れます。 とまでは言わなくとも、触れたものでは
 ありません。
 炭酸ガスボンベから白いガスが噴出しているのを見られた方は
 おいでになりませんでしょうか?
 ガスボンベの安全弁が破裂して、中の冷たい液化炭酸ガスが
 噴出すのです。
 お客様の事業所で、まさにその場に目の前で遭遇しまして
 近隣の住人が消防車を呼はれて大騒ぎをしたことを経験してます。
 液化ガスはなどは特に、夏場の直射日光をよしずなどで避けましょう。

その三
 「ガス及び容器は、その他の用途に流用しない。」
 ちょっと良いゴミ箱になるだろう。 なんていって
 プロパンガスボンベ(液化石油ガス)を輪切りにして事故になった記事を
 見たことあります。同様になんの為か、ボンベのネックバルブ(容器上部の
 バルブ)を外し屑鉄にするとか、河や海に投げてしまうとか、やめてくださいね。
 ガスボンベの使用中止をするときは、ガス業者にご相談ください。

えっ!! と思うようなことがホントにあります。
基本は大事です。
そんなことなりっこないよ! なんていっていると
言ってる本人が当事者になりますよ。
お気をつけくださいね。

ガスやガスボンベの取り扱い、管理などについて
ご質問などございましたら川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

まで、どうぞご相談ください。

ありがとうございます


今日の格言
人生にとって時間とは?
「時間の使い方が最も下手な者が
 まずその短さについて苦情をいう。」
(ラ・ブリュイエール)

このページのトップへ

2006年3月23日 22:13

高圧ガス容器の外装色は、中に入っているガスの性状
ガスの種類により細かな規定があります。

一般的には、「ねずみ色」をしてますよね。
それ以外の色をしたガスボンベが多々ありますが
基本的には色の付いたガスボンベはちょっと変わっています。
(一概に言えませんが、危ない!、と覚えておいて下さい。)

原則として、ガスの塗色はその表面積の1/2以上を
以下のガス種による区別のとおり塗装させるものです。

ガス名のボンベの塗色以外にも、可燃性のガスの場合
「 燃 」の字を明記し、毒性ガスの場合には「 毒 」の字を
明記することになっています。

以下、容器の塗色です。

酸素ガス 外面  :黒色
       ガス名:白色

水素ガス 外面  :赤色
       ガス名:白色
       「燃」の字:白色

液化炭酸ガス 外面  :緑色
          ガス名:白色

液化アンモニアガス 外面  :白色
             ガス名 :赤色
             「燃」の字:赤色
             「毒」の字:黒色

液化塩素ガス  外面  :黄色
          ガス名 :白色
          「毒」の字:黒色

その他
可燃性ガスの場合  外面  :ねずみ色
             ガス名 :赤色
             「燃」の字:赤色

その他の場合  外面  :ねずみ色
           ガス名 :白色
           「毒」の字:黒色

圧倒的多数は、ねずみ色です。
ご注意ください!!

ねずみ色のボンベだからといって、不活性ガスや
安全なガスと思わないでください!
可燃毒、自燃毒、腐食系ガスなど猛毒のガスで
ねずみ色のボンベは多数ございます。

ガス・真空・低温に関するご相談は川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

まで、どうぞお問い合わせください。

ありがとうございます


今日の格言
人生にとって時間とは?
「決して時計を見るな、これは若い人に
 覚えてもらいたい。」
(エジソン)


ありがとうございます。

このページのトップへ

2006年3月22日 15:25

高圧ガスのボンベには「刻印」がされており
いかなる所有者のどのようなガスでいつテストを
受けたものであるか分かるようになっています。

容器の刻印されている内容を明記します。

・検査実施者の名称    例:○○
・容器検査に合格した記号    例:Ty
・充填するガスの種類    例:O2
・容器製造者の符号    例:◇
・容器の記号番号    例:ABC 6570
・内容積    例:47.2
・質量     例:54.3
・容器検査合格年月日    例:2  1989
・耐圧試験圧力    例:TP  250
・最高充填圧力    例:FP  150
・容器所有者の登録番号    例:E−525
・容器再検査所略号    例:△
・再検査年月日    例:2.92
・再検査時質量    例:W54.2

これを見れば、何のガスかわかります。
お問い合わせをいただく際、この刻印を業者に伝えていただければ
かなり確実にお話したい内容が伝わります。

ガス・真空・低温に関するご質問は川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

まで、どうぞ問い合わせください。

ありがとうございます。


今日の格言
人生にとって時間とは?
「時は苦しみや争いを癒す。
 というのは、ひとが変わるからである。
 ひとは、もはや同一人ではないのである。」
(パスカル)

このページのトップへ

2006年3月21日 20:48

インスタントラーメンの麺やかやく、即席味噌汁の
ねぎ、山菜、豆腐などはカラカラに乾燥してますよね。
スポーツ用の清涼飲料水の粉末、紅茶、緑茶、コーヒー
などもそうです。

 通常ですと「もの」を乾燥するのに温度を上げて
乾燥させますが、そうすることで味も風味も失われてしまう。
かといって、日干しのように長時間かけて水気を蒸発
させているうちに「もの」が腐ってしまったり。

 そうしたとき、真空が大切な役割を担うのです。
食べ物を真空の中に入れると水分はどんどん蒸発します。

 ただ、気をつけていても実際には味や風味のもとの物質も
蒸発して飛んでいってしまいなくなることも多いようです。
そうした場合には 「凍結乾燥」 です。

食べ物が凍っていても水は氷の状態からガスに変化して
(昇華)乾燥させることができるのです。
凍結状態で乾燥させると味や風味が飛んで行くこともないので
失われず食品を乾燥できて、乾燥された食品は水やお湯を注げば
すぐ元に戻り食べられるようになります。
この方法は、食品の乾燥や清涼飲料水の粉末化、医薬品(粉薬)
染料などの乾燥に用いられています。

 スーパーマーケットの冷凍食品は、フリーズドライ製法などと
書かれているのを目にすることもあると思います。
まさに 凍結乾燥 で、味風味を失わずもとどおりの食材に
戻すことができる魔法の加工方法なのです。

ガス・真空・低温に関するご相談は川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

まで、どうそお問い合わせください。

ありがとうございます。


今日の格言
人生にとって時間とは?
「時間の値を知らない者は、生まれながらに
 栄光には向いていない。」
(ヴォルヴナルグ)

このページのトップへ

2006年3月20日 20:55

「トリチェリーの真空」で、水銀柱の高さは1気圧(1atm)のとき
760mmです。(=10.13万Pa =760Torr)

水銀柱の重さは、1ml あたり13.6gですので、底面が1cm2で
高さが76cmの水銀柱の重さは 1033.6g となります。
つまり 1cm2 あたり 1kg 強の強力な圧力なのです。

人間の身体にボールが当たると力を感じますよね。
この力は、ボールが重いほど、スピードが速いほど
その数が多ければ多いほど、強くなります。
大気圧もこの力で、ボールに相当するのが「気体の分子」
なのです。

たとえば、大気の約8割を占める窒素ガスの場合には
分子一個の重さが 4.7x10 -23 g(直径0.38nm
=3.8Å)だと考えるますと、とても軽いし小さな力です。

平均速度はなんと! 1634km/hr 。
プロ野球選手の投げる球速とか新幹線の10倍の速さ。
人の身体に1cm2あたり 3x10 23 個飛んでくるので
この力が集まると、1cm2 について 約1kg にもなるという
大きな力になるのです。

今、目の前には 1ml(1cc)あたり 2.7x10 19 個
=2700京、1兆の2700倍 の空気組成のガス分子があるのです。

参考まで
数の単位
一、十、百、千、万、億、兆、京(けい)、垓(がい)、秭(し)、穰(じょう)
溝(こう)、澗(かん)、正(せい)、戴(たい)、極(ごく)、恒河沙(こうがしゃ)
阿僧祇(あそうぎ)、那由他(なゆた)、不可思議、無量大数

ガス・真空・低温のことなら川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

まで、どうぞご連絡ください。

ありがとうございます


今日の格言
人生にとって時間とは?
「明日しなければならないことがあったなら
 今日のうちになせ。」
(フランクリン)

このページのトップへ

2006年3月19日 22:19

先日の計量法には圧力の単位として
Pa(パスカル)が該当する説明を致しました。

高圧ガスのMPa(メガパスカル)同様に、真空の度合いを
「Pa :パスカル」で表します。

 この Pa という単位は、初めて気体の圧力の概念を
確立し、流体圧力に関する「パスカルの原理」を発見した
Pascal からとったものです。
 つい先頃まで Torricelli の真空からとった Torr (トール)
が用いられてきました。トリチェリーの真空は、1気圧が水銀柱
760mmであることから、1気圧を760Torr として表したものです。

さて、Pa (パスカル)の 1Pa とは?

E-mail : CutHere_info@klchem.co.jp

続きを読む "真空の単位" »

このページのトップへ

2006年3月18日 20:59

石油の次のエネルギー源は、ウランを燃料とする濃縮ウラン炉による
原子力発電が取って代わりつつありますが、その次に「究極のエネルギー」
として考えられているのが核融合です。

核融合の燃料は海水中に含まれる、三重水素(重水素と海水中や地上に
あるリチウムからできている)なので、四方を海に囲まれている日本にとって
資源問題が解決されると期待されています。

この燃料1グラムを核融合させると、8トン積み大型石油タンクローリー1台分
のエネルギーが得られます。

ただし、まだまだ実現するには時間がかかるそうです。
特に難しい技術は、核融合の炉に約一億℃の超高温で、なおかつ、1ml
あたり30兆個以上の高密度プラズマを作って一秒以上保持させなければ
ならないのです。
そのためにあらゆる最先端の科学技術を結集させてはじめて実現できるのです。

実はここで真空が重要な役割を果たすために登場します。
前述の核融合装置は、大きな真空装置なのです。

プラズマ中の不純物を極限まで無くすため、超高真空状態に維持することや
容器(真空チャンバー)の材質も、不純物をゼロに近いほど発生させない
材料を探すことなど解決すべき難問がたくさんあるそうです。

こうしたところでも真空技術は活用されています。

ガス・真空・低温に関するお問い合わせは
川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

まで、どうぞお問い合わせください。

ありがとうございます。


今日の格言
人生にとって時間とは?
「われらはつねに命の短さを嘆じながら
 あたかも命の尽くる時期なきごとくふるまう。」
(セネカ)


このページのトップへ

2006年3月17日 23:46

真空ポンプなどで真空排気すると
例えば配管の中を流れる気体の量である流量は
配管系が太ければ太いほど流れやすいものです。

大気圧下の状態では気体(ガス分子)が満たされていますので
真空ポンプで排気し始めますと、初めは充満している気体同士が
衝突しあって流れていきます。

この状態を 「粘性流」 といいます。

さらに排気を続けていくと、圧力が降下して平均自由工程
が配管の計より大きくなります。
先ほどの粘性流の状態は、隣り合ったガス分子どうして
すぐに衝突する状態ですが、ガス分子が少なくなりますので
初めにぶつかるのが配管の壁面ということです。
これを 「分子流」 といいます。
※その中間を「中間流」といいいます。

分子流にしても、粘性流にしても流れを起こしている原動力は
気体の圧力であることははっきりしています。
こうして気体(ガス分子)は、真空容器(チャンバー)の圧力が
低いほうへと流れてきい、いずれ気体が限りなく少なくなることで
(理想はゼロ)真空がつくられていくのです。

E-mail : CutHere_info@klchem.co.jp

続きを読む "気体はどんなふうに流れ排気されるか" »

このページのトップへ

2006年3月16日 22:10

昨日に引き続きまして、「計量法」のご説明の2回目です。

単位の規制についてです。
計量法での単位は、国際単位系(SI単位)を法定の計量単位として
取引または証明における非法定計量単位の使用禁止や、非法定
計量単位の付した計量器の販売を禁止しています。

要は、古い単位での取引やガス関連で言えば、圧力計など
「商売してはいけません」 ということです。

それでは、SI 単位を抜粋いたします。

基本
1、長さ   メートル (m)
2、質量   キログラム(kg)、グラム(g)、トン(t)
3、時間   秒(s)、分(min)、時(h)
4、電流   アンペア(A)
5、温度   ケルビン(K)、セルシウス度(℃)または度(℃)
6、光度   カンデラ(cd)

空間・時間関連
10、平方メートル   (m2)
11、体積   立方メートル(m3)、リットル(l)

力学関係
19、密度   キログラム毎立方メートル(kg/m3)、グラム毎立方メートル(g/m3)
         グラム毎リットル(g/l またはg/L)
20、力   ニュートン(N)
21、力のモーメント   ニュートンメートル(N・m)
22、圧力   パスカル(hPa)、ニュートン毎平方メートル(N/m2)
         バール(bar)
23、応力   パスカル(Pa)、ニュートン毎平方メートル(N/m2)

熱関連
30、熱量   ジュール(J)、ワット秒(W・s)、ワット時(W・h)

途中及び以下略。

ここで、圧力単位を整理しましょう。

10.000kgf/cm2 = 0.981MPa

1.0kgf/cm2 = 98.1kPa

760mmHg = 101.3kPa

1MPa = 10.2kgf/cm2
1.00MPa ≒ 10kgf/cm2

100kPa = 1.02kgf/cm2
100kPa ≒ 1.00kgf/cm2

−100kPa ≒ 760mmHg

まだまだ実業界では、kgf/cm2 がまかり通ってます。

「圧力いくつ?」

「え〜っと、0.5かな。」

「0.5? 結構低いね!」

「ん? キロ(kgf/cm2) でなく メガパスカル(MPa) だよ。」

「ああ、5キロ(5kg/cm2) のことね。」

なんてことはよくあります。
できるだけ真空も含め パスカル(Pa) の単位に慣れていきましょうね。

ガス・真空・低温に関するお問い合わせは
川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

まで、どうぞお問い合わせください。

ありがとうございます。


今日の格言
人生にとって時間とは?
「過ぎゆくときをとらえよ。
 時々刻々を着用せよ。」
(ジョンソン)

このページのトップへ

2006年3月15日 15:02

高圧ガス関係法規シリーズ
計量法についてです。

「計量法」とは?

1992年(平成4年改正)
・計量法の基準を定めたもの
・適正な計量の実施を確保するもの
これらをもって経済の発展及び文化の向上に寄与することを
目的とする。
国際的に合意されたSI単位表示系
kg/cm2 → MPa へ圧力単位変更があったものが

まさに計量法適用事項です。

計量の基準(法第二条第一項第一号、計量単位令第一条)
 「長さ」「質量」「時間」など数値で表せる事象、現象は
計量法で「物象の状態の量」と呼ばれています。

取引又は証明、産業、学術、日常生活の分野で使用される計量
熟度の高いもの72量(72種)、低いもの17量(17種)
を定めています。

72量
・長さ
・質量
・時間
・電流
・温度
・物質量
・光度
・角度
・立方体
・面積
・体積
・角速度
・角加速度
・速さ
・加速度
・周波数
・回転速度
・波数
・密度
・力
・力のモーメント
・圧力
・応力
・粘度
・動粘度
・仕事
・工率
・質量流量
・流量
・熱量
・熱伝導率
・比熱容量
・エントロピー
・電気量
・電界の強さ
・電圧
・起電力
・静電容量
・磁界の強さ
・起磁力
・磁束密度
・磁束
・コンダクタンス
・電気抵抗
・電気のコンダクタンス
・インピーダンス
・電力
・無効電力
・皮相電力
・電気量
・無効電力量
・皮相電力量
・電磁波の減衰量
・電磁波の電力密度
・放射強度
・光束
・輝度
・照度
・音響パワー
・音圧レベル
・振動
・加速度レベル
・濃度
・中性子放出
・放射能
・吸収線量
・吸収線量率
・カーマ
・カーマ率
・照射線量
・照射線量率
・線量当量
・線量当量率

以上、72両。

次に、熟度の低い、17量です。

・繊度
・比重
・引張り強さ
・圧縮強さ
・硬さ
・衝撃値
・粒度
・耐火度
・力率
・屈折度
・湿度
・粒子フルエンス
・粒子フルエンス率
・エネルギーフルエンス
・エネルギーフルエンス率
・放射能面密度
・放射能濃度

以上、17量です。

恐るべし、計量法。
キーを叩きながら、「まだまだあるぞ!」と実感し
改めて、これほどたくさんあるとは思いませんでした。

勉強になりました。

ガスに関するお問い合わせは川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

まで、どうぞお問い合わせください。

ありがとうございます。


今日の格言
人生にとって時間とは?
「光陰は矢の如く、とりかえすすべもなく
 風にさらわれるかのように去ってしまう。」
(ヴィヨン)

このページのトップへ

2006年3月14日 21:37

先日の分光器は完全な光機器でしたが
本日はガスになじみのある光の世界のご紹介です。

日本で最初にアルゴンガス入りの白熱球がつくられたのは
1911年(昭和11年)のことです。

東京電気(現在の東芝)によって、アメリカGE社の装置を輸入し
生産が始まりました。
(現在のハリソン東芝ライテックさんなどに繋がるのでしょうね。)

そのアルゴンガスをクリプトンガスに変えたものがクリプトン電球でした。
クリプトン電球に代表されるハロゲンランプは、高輝度であるため
スタジオ撮影用の照明やコピー機などの光源などに使われています。
寿命が長いことも特徴的です。

これらのハロゲンランプ。
実際にはアルゴンガスを主体に何%かのハロゲン化合物
である フッ素・塩素・臭素・よう素 などのガスが
封入されているのです。

ネオンサインでご存知のとおり、ネオンの放電管は赤色に点燈します。
水銀蒸気を封入した水銀灯は、青緑色です。

一般的な蛍光灯などは、二段階で光を出しています。
放電管の中のガスは、極々少量の水銀蒸気とアルゴンガス
なんだそうです。更に放電管のガラスの内壁に蛍光体が
塗布されているので、これが光って明るく感じるわけです。

コピー機や、照明用のライトなどは、光源にキセノンランプが
使用されています。これも高純度のキセノンガスの中で
放電される仕組みです。

希ガスは回収量が限られているため
希少価値の高い順番に高価なガスです。

大気中に含まれる割合の少ない順番=高額な順
キセノンガス→クリプトンガス→ネオンガス→アルゴンガス

Ne,Kr,Xe,Ar ガスのお問い合わせは
川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

まで、どうぞお問い合わせください。

ありがとうございます


今日の格言
人生にとって時間とは?
「一生を五十年として、その半分を寝ることと食うことに
 費やしてしまうとすれば、一生の間に、創作的態度に
 出られる期間は僅かに五年か六年しかない。」
(賀川豊彦)

このページのトップへ

2006年3月13日 23:16

事故例のPrat2です。
少々事例としては古いのですが、事故の実例ですので
我が身を振り返るには良い教材となろうかと思います。

では、ご覧ください。

水素漏洩ガス火
午前十一時五十分
大阪府高石市道臨海線上

工場の水素ガスカードルにガスを充填するため走行中に
運転を誤って積荷のカードルを対向車線に落下させた。
落下したカードルのバルブなどが破損しカードルに残っていた
水素ガスが噴出漏洩し着火した。
 車の荷台にカードルを固定していたナイロンスリング
(許容応力5トン)がカードルを組み立ててある鉄製の
枠の角に当たり切断されたことが考えられる。この車の
スピードを出しすぎた際にカードルが転倒した。
(認知・確認ミス)


酸素発火
三重県鈴鹿市
 医療用酸素容器8本(7m3型5本、1.5m3型3本)に充填した後
(圧力147kg/cm2)作業員が充填記録を取ろうとした際、容器の
充填金具付近より発火し、作業員が顔面に火傷の(?U度)を負った。
 充填開始時から容器の内シート(ベークライト)に亀裂または溶出があった。
このシートの収まりが不安定のまま充填したため容器弁を閉じた時この
シートが抜けた状態で弁座が当たり、正常なシールがなされていなかった。
(劣化・疲労)

塩素漏洩
東京都台東区作業現場
 ビル解体現場で、地下二階の床面を大型ユンボで整地中、バケットの
先端で埋まっていた塩素容器1本(30kg)の保護キャップ及びバルブを
破損し塩素ガスが噴出した。
 塩素容器にガスが残ったまま、地中に埋めて廃棄したため、第三者による
建設工事の際に事故が起きた。
(誤判断)

モノシラン漏れによる火災
新潟県青梅町化学工場
 最初の着火はボンベ口金付近から口金弁開作業時に発生した。
この漏洩着火原因は、口金の内部に組み込まれているダイヤフラム破断テスト
の結果から次のケースが考えられる。
1)グランドナットの緩みによりガスが漏洩し着火した。
2)ダイヤフラムとシールシートの接触部に傷が発生し、リークホールより
  ガス漏れが発生し着火が起こった。
3)口金のダイヤフラム中央部が破断し、上部口金グランド部より着火が起こった。
 当該青梅工場のモノシランガス充填設備で、容器のバルブ開作業を
行っていたところ、バルブのリークポートよりガスが漏洩、自然発火し火災に至った。
火災は、充填設備建屋内にとどまり、周辺地域への延焼などの被害はなかった。
(劣化・疲労)

災害は忘れたころにやってくる!
ご注意ください。
私も注意します。

ガスに関するお問い合わせは川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

まで、どうぞお問い合わせください。

ありがとうございます。


今日の格言
人生にとって時間とは?
「過去を顧みるなかれ、現在を頼め。
 さらに雄々しく未来を迎えよ。」
(ロングフェロー)

このページのトップへ

2006年3月12日 21:35

昨日に引き続き、分光器についてかなり専門的ではありますが
光学モニターのご説明です。

真空蒸着法やスパッタリング法などにより光学多層フィルターを作るためには
膜圧を正確に制御する必要があります。
そのために、水晶モニターや光学モニターが使用されるのです。

光学モニターとは?

 一般的な真空蒸着装置では、真空室内部での蒸着源や基板加熱ヒーター
から種主の周波数成分を含んだ分光器にとってノイズの光が発生します。
そうした環境下で安定な膜圧制御を行うために、まずは光源ランプを安定化
させます。さらには安定なチョッパーで外部光に同調しない測定光を作ります。
周波数の安定化にチョッパー、モーター類の同期が必要です。
チョッパーを通過した光がモニター基板の光量変化を検出し、干渉フィルター
を介して受光部に入ります。干渉フィルターはノイズ光を除去する役目を
担っています。受光素子からリード線、制御盤を経由し制御メイン回路に
信号として伝達されます。その間、電子銃や加熱ヒーターなど電磁波ノイズを
発生する機器のため電気ノイズが乗りやすいので光電管・フォトダイオードなど
受光素子は大きな出力インピーダンスとし、逆に、信号を増幅することで出力
インピーダンスを小さくするプリアンプを一体化してノイズ対策を取っています。
メインの増幅回路で増幅された信号は、バンドパスフィルター(電子回路)により
チョッパー周波数の信号だけとなり、AC/DC変換されPC制御AD変換回路に
信号化され送られます。このDC信号の変位を検出して薄膜の膜圧を把握し
蒸着膜制御に利用しているのです。

ガス・真空分野から、かなり専門的な光の世界に踏み込みました。
弊社取扱い商品である光関連商品のご紹介ということで敢えて
ご説明させていただきました。


ガス・真空・低温のお問い合わせは川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

までお問い合わせください。

ありがとうございます


今日の格言
人生にとって時間とは?
「短き人生は、時間の浪費によって
 一層短くなる。」
(サミュエル・ジョンソン)

このページのトップへ

2006年3月11日 17:30

眼鏡のレンズ表面に傷がつきにくいコート(薄膜処理)が
されているのをご存知でしょうか?

薄膜といわれる非常に薄い膜を真空蒸着装置などを利用して
コートしているのです。

この薄膜(コート)を生産する際、膜圧を制御しないと
ある商品は厚くなり、ある商品は薄くなります。
どれだけの厚みが成膜されたかを測定するのが
膜圧計です。

膜圧計は、光を利用して計測します。
そして登場するのが、各種光学商品を扱っている
「光研工業株式会社」さんです。
http://www.kokenk.co.jp/

さて、薄膜測定に利用されている光の世界をちょっとご説明しましょう。

薄膜の光学測定は、成膜方法やその条件で大きく変化してしまいます。
光学定数を直接導き出すために、光源としてレーザーを用いている
エリプソメーター(偏光解析装置)やハロゲンランプなどの白色光を用いた
分光エリプソメーターが開発されています。

更に一歩進んで、分光特性測定上の注意とは?

E-mail : CutHere_info@klchem.co.jp

続きを読む "各種光学機器" »

このページのトップへ

2006年3月10日 23:16

宇宙を飛行する迷子の「はやぶさ」が1月末無事であることが
確認されたそうです。(宇宙航空研究開発機構)

「はやぶさ」は現在、地球から約3億3千万キロ離れて飛行しているそうです。

昨年末起こった姿勢の乱れが収まって微弱な電波が届き
通信が回復して現在の位置や機体の状態など把握できる
ようになったようです。
姿勢制御に使う化学エンジンは故障しているため、航行用の
イオンエンジン推進剤のキセノンガスを噴射し通信が安定したものの
電源バッテリーが故障し、化学エンジンの燃料は全部無くなっており
残りは姿勢制御用にも使えるキセノンガス約40キロで地球に帰還する
予定なのだそうです。

化学エンジンとは?
「エンジン推進力の噴射には、窒素と水素の化合物であるヒドラジンと
 四酸化二窒素の組み合わせを採用している。ただし、ヒドラジン+四酸化二窒素は
 それぞれ人体に有害な物質である。その一方でこの組み合わせは、混合すれば
 自然に発火するので、ロケットエンジンに着火機構が不要という利点があります。
 さらに、常温でも蒸発せずに長期間の保存が可能なのだそうです。」

ほかにどのような推進機構があるのでしょう?

前述の「ヒドラジン+四酸化二窒素」から、火星探査の場合
液化メタンと液体酸素という組み合わせが検討されているそうです。

 なぜメタンガスなのかと言うと、火星の大気には二酸化炭素が含まれている。
この二酸化炭素と地球から持ち込んだ水素とで、炭素と水素の化合物であるメタンと
液体酸素を製造し、推進剤に使用するのだそうだ。
 火星にある物質で推進剤を製造することができれば、地球から帰還のために
必要な推進剤を持ち込む必要がなくなる。その分、必要なロケットも有人宇宙船も
小型化できて、探査を低コストで実施できることが期待できるそうです。

ただし、技術的な解決すべき課題も多いそうです。

 メタンガスと液体酸素の組み合わせは、ヒドラジンと四酸化二窒素のように
混合しただけでは着火しないため、電気スパークのような別の仕組みが必要となる。
その分エンジンは複雑になり、故障確率は上がる。
 また、液体酸素は沸点が−183℃、液化メタンは−162℃という極低温であり
蒸発しやすい。太陽光を遮るシールドなどにより液体のまま長期保存を検証する
テストが必要だそうです。

他にも、液体酸素と液体水素という組み合わせがあります。
地球上から打ち上げ時にも使用されていますが、宇宙空間での推進剤としては
まだまだ検討段階なのだそうです。
液体酸素は沸点が−183℃、液体水素は−253℃と、いずれも極低温状態で
保管しなくてはならない。また、液体水素は密度が0.07と水の1/14しかない上に
比熱も小さく非常に蒸発しやすい。しかも発生する水素ガスは分子が小さいので
少しの隙間からでも漏れていってしまう。取り扱いの難しさは、液化メタンの比ではない。
 現在、地上で使用している液体水素用タンクローリーは、真空断熱構造のタンクを
搭載しているが、1日に全容積の1%弱が蒸発する。日本のH-IIAロケットやスペース
シャトルなど、液体水素を使用するロケットは、打ち上げの直前までタンクに水素を供給し
続けて蒸発分を補充しているのです。
課題は、軽量で宇宙空間において液体水素を保管できるタンクの開発なのだそうです。

宇宙の世界でもガスは密接に繋がっているのです。

ガスに関するお問い合わせは川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

まで、どうぞお問い合わせください。

ありがとうございます。


今日の格言
人生にとって時間とは?
「明日の考察。
 これ実に我々が今日においてなすべき唯一である。
 そして総てである。」
(石川啄木)

このページのトップへ

2006年3月 9日 22:31

現在、産業界では工場内で空気中の約80%の窒素や、約20%の窒素を
分離精製し原料ガスとして使用されています。

旧来からの方法は、ガスボンベやガスタンクローリー車で、大型のタンクに
インチャージして配管を経由して使うのが通例でした。

それを可能にしたのが、ガス分離膜です。

ガス分離膜とは?
「ナノ分子サイズの細孔を利用して、ガス分子の大きさの違いを利用して
 空気中の酸素及び窒素を分離させます。
 空気からガスを分離する方法は他にもありますが、吸着剤のゼオライトなどを
 強制的に加圧・減圧を繰り返し分離精製する方法と比べ省エネ省コスト
 であることが特徴です。」

 分離膜の利用されている身近な用途では、カーショップなどでタイヤに
エアーコンプレッサーなどから空気を充填していたものを窒素に置き換える
サービスが広がっています。ここにもボンベの窒素ガスではなく、分離膜式の
窒素発生装置を使用してタイヤに窒素ガスを充填しているショップもあります。

 分離膜メーカーは国内にも数社ありますが、技術革新は確実に進んでいます。
酸素ガスや窒素ガスの透過率の向上や、新たなエネルギーである水素ガスを
天然ガスから分離精製する分離膜もあります。
 天然ガスからガソリンや灯油など液体燃料を製造する技術であるGas To Liquid
の分野でも硫黄などの物質をほとんど含まないクリーンな液体燃料の製造が可能
となるそうです。
 天然ガスのままではパイプライン敷設等のコストがかかるため利用できなかった
遠隔地や小規模なガス田、石油採掘に伴い発生し、これまで燃焼または大気放出
させていた「油田随伴ガス」なども、酸素ガスの分離膜を適用することで有効利用
できる可能性があるそうです。

ガス分離膜を内蔵した発生装置を利用して、欲しい現場で原料ガスを
発生させる方法は、ますます進んでいきそうです。

ガス発生器(窒素ガス発生器、酸素ガス発生器、液体窒素発生器)
などに関するお問い合わせは川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

まで、どうぞお問い合わせください。

ありがとうございます。


今日の格言
人生にとって時間とは?
「時の歩みは三重である。
 未来はためらいつつ近づき
 現在は矢のように早く飛び去り
 過去は永久に静かに立っている。」
(シラー)

このページのトップへ

2006年3月 8日 20:35

酸素ガス    99.99995%UP
窒素ガス    99.99995%UP
アルゴンガス  99.9999% UP

ほか高純度ガスボンベ7m3などで販売しているものを使用されていて
様々な要因により消費量が増加し、大量に消費するようになった場合
コストは相当なものになります。

「必要ならば仕方がない」のですが、なんとかならないか?

あります!
(※残念ながら、ガス種は限られます。)

エアガスといわれる酸素、窒素、アルゴンの3種は空気を原料としています。
これらのガスは、多くの産業・目的・用途で利用されているので
ガスをお客様にお持ちする方法はさまざまございます。
大型容器やタンク(貯槽)、可搬式液化ガス容器などです。

高純度ガスボンベ7m3を何本も用意するのであれば、原料ガスを
一度に大量に輸送する方法を取れば輸送費分が安価になります。

その原料ガスから不純物など除去すれば高純度ガスを安価に
大量に使用することができるのです。
ガスを多く使えば使うほどメリットがでてきます。

不純物除去装置。
それが精製装置です。

その歴史は古く、また、技術も確立されており
装置の故障も消耗品を交換すれば、ほとんどありません。
かつての太陽酸素?様で製造した精製装置が
30年以上の年月を経て今だに活躍しているほどです。
※現在、太陽酸素?様は太陽日酸?様となっております。

原料ガスを精製する方法は主に3種類あります。
・触媒吸着式
・Pb触媒+触媒吸着式
・ゲッター式

それぞれの特徴は?

触媒吸着式の場合
メリット
 ランニングコストが低く抑えられます
 連続供給が可能です
デメリット
 窒素、CH4ガスの除去ができません

Pb触媒+触媒吸着式の場合
メリット
 CH4ガスの除去が可能です
デメリット
 酸素ガス、冷却水のユーティリティーが必要です
 上記触媒吸着式に比べイニシアルコストが高くつきます

ゲッター式の場合
メリット
 窒素、CH4ガスの除去が可能です
デメリット
 ゲッター剤が劣化するため、定期的な交換が必要です
 上記触媒式に比べイニシアルコストが高くつきます

※注意※
ガスの消費量が多い場合は、精製装置が最も適当ですが
装置1台だけの場合など小流量の場合は、インラインタイプの
ピュリファイヤーがお薦めです。
こちらは別の機会にご紹介いたします。


精製装置に関するお問い合わせは川口液化ケミカル株式会社
TEL 050?8881?7393
E-mail : CutHere_info@klchem.co.jp

まで、どうぞお問い合わせください。

ありがとうございます。


今日の格言
人生にとって時間とは?
「時はよく用いるものには親切である。」
(ショウペンハウエル)

このページのトップへ

2006年3月 7日 00:05

昨日の「道路運送車両法」に続き「危険物船舶運送及び貯蔵規則」
 と高圧ガスの関係についてお知らせしてまいります。

高圧ガスの船舶による運送について

 船舶による高圧ガスの運送および貯蔵などについては、昭和三十二年
八月二十日、運輸省令三十号「危険物船舶運送及び貯蔵規則」により
主に次のことが定められています。

1) 高圧ガス容器(規則四十二条)
 高圧ガス保安法第四十四条第一項の容器検査(外国製は当該国の政府
 またはこれに順ずる機関が行う検査)に合格したものであること。

2) 圧縮ガスの圧力(規則四十二条第二項)

3) 溶解ガスの充填圧力(規則第四十二条第三項)

4) 液化ガスの充填定数(規則四十二条第五項)

5) 表示方法(規則四十三条)

6) 積載方法(規則第四十四条)

 危険物容器をはじめ、危険物の船舶輸送に関する法令を理解する手段として
例えば、次の様な参考図書を備えておくと便利です。
この図書はそれぞれ、規則を一冊の本にまとめたもので市販されておりますので
最新版を備えるようにしてはいかがでしょうか。

書  籍  名         出版社及び連絡先
危険物船舶運送及び貯蔵規則 海文堂出版  03−3815−3292
                      成山堂書店  03−3357−5861

航空危険物輸送法令集 鳳文書林出版販売 03−3591−0909
航空危険物規則書(IATA-DGR) 航空危険物安全輸送協会(JACIS)
03−3747−7509(FAX)

2005年1月14日官報にて公布された改正内容です。

「高圧ガスの運送」
 現在危規則においては、高圧ガスを運送する容器は、高圧ガス保安法に
規定する容器検査に合格したものでなければならないこととされていますが
これに加えて、IMDGコードに規定されている高圧容器を使用できることとします。
 なお、ポータブルタンク(大型金属容器)、集合ガス容器及びシリンダー束については
IMDGコードの基準による容器検査を受検してこれに合格したものでなければ運送
できないこととします。

法規上解釈 参考資料
クラス1:火薬類
クラス2:高圧ガス
クラス3:引火性液体類
クラス4:可燃性物質
クラス5:酸化性物質および有機酸化物
クラス6:毒物及び病毒をうつしやすい物質
クラス7:放射性物質
クラス8:腐食性物質
クラス9:有害性物質


ガスに関するお問い合わせは川口液化ケミカル株式会社
TEL 048-282-3665
まで、どうぞお問い合わせください。

ありがとうございます。


今日の格言
人生にとって時間とは?
「何をなすべきか、いかになすべきか、をのみ考えていたら
 何もしないうちにどれだけ多くの歳月がたってしまうことだろう。」
(ゲーテ)

E-mail : CutHere_info@klchem.co.jp

このページのトップへ

2006年3月 6日 22:11

国土交通省管轄の「道路運送車両法」について

 自動車の高圧ガス積載時の事故は、先日の事故例にもありますとおり
残念ながら数多く起こっております。

 私たちの生活にも身近な自動車は、高圧ガスとも関わりが深く
諸規定がなされております。


「道路運送車両法」についての説明です。

第一章 総 則

第一条 (この法律の目的)
 この法律は、道路運送車両に関し、所有権についての公証等を行い
並びに安全性の確保及び公害の防止その他の環境の保全並びに
整備についての技術の向上を図り、併せて自動車の整備事業の
健全な発達に資することにより、公共の福祉を増進することを目的とする。

第ニ条 (定義)
一、この法律で「道路運送車両」とは、自動車、原動機付自転車及び軽車両をいう。
ニ、この法律で「自動車」とは、原動機により陸上を移動させることを目的として製作
  した用具で軌条若しくは架線を用いないもの又はこれにより牽引して陸上を移動
  させることを目的として製作した用具であつて、次項に規定する原動機付自転車
  外のものをいう。
三、この法律で「原動機付自転車」とは、国土交通省令で定める総排気量又は定格
  出力を有する原動機により陸上を移動させることを目的として製作した用具で軌条
  若しくは架線を用いないもの又はこれにより牽引して陸上を移動させることを目的
  として製作した用具をいう。
四、この法律で「軽車両」とは、人力若しくは畜力により陸上を移動させることを目的
  として製作した用具で軌条若しくは架線を用いないもの又はこれにより牽引しして
  陸上を移動させることを目的として製作した用具であつて、政令で定めるものをいう。
五、この法律で「運行」とは、人又は物品を運送するとしないとにかかわらず、道路運送
  車両を当該装置の用い方に従い用いること(道路以外の場所のみにおいて用いる
  ことを除く。)をいう。
六、この法律で「道路」とは、道路法(昭和27年法律第180号)による道路、道路運送法
  (昭和26年法律第183号)による自動車道及びその他の一般交通の用に供する場所をいう。
七、この法律で「自動車運送事業」とは、道路運送法による自動車運送事業(貨物軽
  自動車運送事業を除く。)をいい、「自動車運送事業者」とは、自動車運送事業を
  経営する者をいう。
八、この法律で「使用済自動車」とは、使用済自動車の再資源化等に関する法律
  (平成14年法律第87号)による使用済自動車をいう。

さて、高圧ガスではどのような規定がなされているでしょうか?

E-mail : CutHere_info@klchem.co.jp

続きを読む "道路運送車両法との関係" »

このページのトップへ

2006年3月 5日 21:27

高圧ガス関係法規シリーズ
薬事法 Part 3

おさらいです。
薬事法とは?

この法律は、医薬品、医薬用部外品、化粧品、医療用具、などの
品質、有効性、安全性の確保のために必要な規制を行うことなどを
目的とし、高圧ガスでは、亜酸化窒素(笑気ガス)、酸素、窒素、炭酸ガス
(二酸化炭素)などを医療用として使用する場合には薬事法の適用を受けます。

本日は、薬事法の「医薬品製造業」の規定についてです。

1、医薬品として、酸素や窒素を容器に小分け充填(製造行為)する場合
  知事の許可を受け更に5年ごとに更新しなければならない。
  (法第十二条第一項・第三項)

2、局方外である医薬品(液化酸素、液化窒素など)は、会社として医薬品製造承認
  を取得し、知事より製造許可を受ける必要がある。
  (法第十四条)

  医薬品製造承認は、厚生労働大臣が与えることになっているが、液化酸素
  液化窒素、亜酸化窒素については、知事に委任されている。

  日本薬局方一般試験法はガス亜酸化窒素、ガス二酸化炭素についての記述として
  容器内では液体である。液化二酸化炭素を医療用として製造するときに製造承認
  が必要であるかどうかは、行政庁により異なります。

3、医薬品の製造業者は、製造所ごとに医薬品製造管理者を置かなければならない。
  (法第十五条第一項)

「製造」 の規定

ガス名  日本薬局方 酸素ガス、窒素ガス、亜酸化窒素ガス、二酸化炭素ガス
      局法外    液化酸素、液化窒素、液化亜酸化窒素

申請の窓口       製造を行う、各都道府県薬務課または保健所

許可の更新       5年ごと。

資格者          1) 薬剤師
               2) 高卒(薬学・化学)以上で3年以上の経験を要す
               3) 厚生労働大臣が、2)に掲げるものと同等以上の
                  知識経験を有すると認めた者。
                  例として、高圧ガス第一種販売主任者免状所持者であるが
                  各都道府県により異なります。

品目の変更・追加   申請

以上でございます。
病院・自宅療養など、通常の高圧ガスとは異なる規定が
薬事法では規定されております。
特に製造についても、厚生労働省独自の判断で細かな
取り決めがありますので、ご商売に関係される方々は
許可、申請などご注意ください。


ガスに関するお問い合わせは川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

までどうぞお問い合わせください。

ありがとうございます。


今日の格言
人生にとって時間とは?
「時は一切を征服する。我々は時に従わねばならぬ。」
(ポープ)

このページのトップへ

2006年3月 4日 22:34

平成18年度 上半期 高圧ガス保安協会による講習の受付が始まります。

ここで「高圧ガス保安協会」のご説明を致します。

・高圧ガス保安協会
・東京都港区虎ノ門四丁目3番9号 住友新虎ノ門ビル
・TEL 03−3436−6100
・設立年月日 昭和38年12月20日
・根拠法  高圧ガス保安法
 (昭和26年6月7日 法律第204号)
・主務官庁  経済産業省

業務内容
技術基準作成
・高圧ガスの保安確保のための民間規格を作成しております。
検査認定など
・公正中立な機関として、検査・認定等を行っています。
教育活動
・現場の第一線で業務に携わる資格者の養成、技術能力の維持
 向上等、保安のための教育・講習を行っています。
資格試験
・国及び都道府県から試験事務の委譲を受けて、高圧ガスの保安
 に関する試験を実施します。
 実施している試験の種類
 大臣試験  甲種化学、甲種機械、第一種冷凍機械
 知事試験  乙種化学、乙種機械、丙種化学(液化石油ガス、特別試験科目)
         第二種・第三種冷凍機械、第一種・第二種販売
         液化石油ガス設備士

研究開発
・高圧ガスの保安対策の向上に寄与するため、基礎研究から
 応用技術研究、設備・機器・保安システムの開発まで、長期的な
 視野にたって研究開発を行っています。
消費者保安対策
・安全から安心へ、そして快適へ。LPガスの保安啓発を実施するとともに
 快適な生活環境づくりの提案を行っています。
情報の収集・提供、技術支援
・高圧ガス保安分野における事故、保安技術等の情報の収集と
 提供を行います。
 また、海外からの相談や技術交流の窓口としての支援活動を
 行っています。
マネジメントシステム審査登録
・ISO審査センター[KHK-ISO Center]では、審査登録機関として
 品質、環境及び労働安全衛生マネジメントシステムの審査登録
 業務を行っています。

以上のように高圧ガスのかかわる多くの事柄を多岐にわたって
国認定で活動されている公的機関です。

そこでの資格試験の申し込みが始まります。

E-mail : CutHere_info@klchem.co.jp

続きを読む "高圧ガス関係の資格" »

このページのトップへ

2006年3月 3日 19:09

一般家庭向け天然ガスのお話です。

東京ガスは今月2日、、ガス料金を値下げする発表をされました。
値下げの原資は、都市ガス成分の中に含まれているエネルギーの
大きな(燃焼カロリーの大きい)液化石油ガス(LPG)の割合を減らして
原価低減を行うようです。

ところで、天然ガスには何ガスが入っているの?

CH4 Base + C2H6 5% + C3H8 2.8% + N2 2.2% + N-C4H10 2.1%
+ ISO-C4H10 1.3% + ISO-C5H12 0.2% + N-C5H12 0.1% + N-C6H14 0.1%
+ CO2 200ppm + O2 110ppm + CO 100ppm
※都市ガス12A

もともと天然ガスと液化石油ガスは違うガスです。
燃焼カロリーを比較しましょう。

気体1m3をそれぞれ燃焼させると・・・。

天然ガス(LNG)  46MJ ( 旧単位 11,000Kcal )
※天然ガス=都市ガス

液化石油ガス(LPG) 99MJ ( 旧単位 24,000Kcal )
※上記は純粋なプロパンガス熱量です。
 +α で、ブタンガス 128MJ(31,000Kcal)が入っています。

以上を総括して、「気体のプロパンは都市ガスより約2.2倍の熱量があり
従ってLPガスの方が都市ガスより火力が強い」ということになっています。

ですが・・・。

だからと言って、台所のヤカンのお湯が半分の時間で沸騰しません。
お風呂のお湯が、半分の時間では沸きません。

話を元に戻します。
都市ガス成分中の C3H8 2.8% を無くしてしまえば
その分、安くなるということです。

微妙な、感覚的な、都市ガス中の液化石油ガス成分を割愛することで
値下げを実現しようという、数値化しないとまったく気が遣いないかも知れない
原料ガス自体の変更なのです。
勉強になりました、ありがとうございます。

ガスのお問い合わせは川口液化ケミカル株式会社
TEL 048-282-3665
まで、どうぞご相談ください。

ありがとうございます。


今日の格言
人生の目的とは?
「生きる、ということは徐々に生れることである。」
(サン・テグジュペリ)

E-mail : CutHere_info@klchem.co.jp

このページのトップへ

2006年3月 2日 23:11

高圧ガスに携わる者は、いずれも事故を起こさない為の
心得が必要です。

事故は、認知、確認ミス、誤判断、点検不良などから
容易に起きるものです。

本日は、事故例の紹介です。
いつ何時、自分が遭遇するかもしれません。
備えよ常に!

アセチレンガス漏洩
兵庫県姫路市路上にて AM7:40
ボンベバラ積みトラックが交差点を左折した際、急カーブの為
ロープが切れ、容器1本が路上に転落した。
この衝撃によりガス調整器の取り付け部が破損し、容器バルブが
開であったため、ガスが漏洩し着火した。
転落防止措置が不十分で、かつ、容器バルブが閉じていなかった。
(点検不良)

酸素ガス噴出
島根県八束郡東出雲町解体業 PM1:20
解体作業場で、容器バルブを取り外す為作業台に載せバルブを
回転したとき、バルブが前方に飛び、容器はロケットのように飛び
8m後方で作業中の作業員に当たり、重症を負った。
容器バルブを取り外す時、充填ガスの有無を確認しなかった。
作業手順を誤ったためである。
(誤判断)

モノシラン火災
神奈川県横浜市本牧 AM11:30
韓国からの返却容器(171本)を埠頭突堤にに卸してそのまま
おいていたところ、このうちの1本から発火した。
注水冷却しながら容器弁を閉め鎮火した。
容器ハンドル、口金キャップの締め付けが不十分であった為
輸送時の荷役時に容器弁ハンドルが緩み、ガスが漏洩して
自然着火した。
(操作基準の不備)

水素ガス火災
埼玉県深谷市路上 AM6:40
水素容器と酸素容器を積載して輸送中交差点で乗用車と
衝突横転した為、容器が全て路上に落下し、このうち水素容器4本
酸素容器1本からガスが漏洩し着火した。
ロープなどによる転倒防止措置が取られていなかった。
(交通事故、外部衝撃)

アセチレンガス火災
兵庫県飾磨郡夢前町食品工場
鉄骨をガス切断作業中、切断火花がガス調整器付近に飛び
ここから漏れていたガスに引火しホース、調整器を焼損した。
ガス調整器にホースを取り付ける時、取り付け方法が不十分で
ガスが少々漏れていた。
(点検不良)

塩素ガス漏洩
新潟県上越市販売店 AM7:50
関東容器管理委員会新潟支部の保管場所であり、そこに保管されていた
3.6Lの液化塩素のバルブから塩素ガスが漏洩し、水及び生石灰で処理中
作業員がガスを吸い込み塩素中毒になった。
劣化(腐食)により塩素ガス容器のバルブから塩素ガスが漏洩した。
間接原因は不明容器の処置が遅れたためである。
(劣化腐食)

液化石油ガス爆発火災
埼玉県朝霞市路上 AM10:05
ライトバンに2本のLPガス容器を積み運搬中、右折した際容器が転がり
バルブ付近に衝撃を受けてバルブが緩みガスが噴出した。
車を停止してバルブの閉止作業を行ったが、2回爆発して車は炎上
付近民家の一部を破損した。
ボンベ転倒防止など措置を講じないで、横積みした状態で運搬した為
容器が転がりバルブが緩んでガスが噴出した。
着火源は不明。
(外部衝撃)


いかがでしょうか?

すべて現実です。
「まさかそんなことは」ということが起きた時
災害になるのです。

注意一秒怪我一生!

ご注意ください。

ガスの物性などお問い合わせは川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

まで、どうぞご相談ください。

ありがとうございます


今日の格言
人生の目的とは?
「目的をとげるのに、長い忍耐をするよりも
 めざましい努力をすることのほうが、まだ容易だ。」
(ラ・ブリュイエール)


このページのトップへ

2006年3月 1日 22:11

毒性ガスがどの程度の危険性を持つのか?

それを数値化したものが、許容濃度です。
高圧ガス保安法では、ACGHI TLV−TWA値が
用いられています。

※ACGHI :米国産業衛生専門官会議
American Conference of Govermental Industrial Hygienists

※TLV-TWA :1日8時間、週40時間の時間荷重平均濃度
Threshold Limit Values-Time-Weght Average

同様の表現として、「じょ限量」といいます。

「許容濃度=じょ限量」とは?

一般の人が有害ガスなどを含んだ環境の下で中程度の作業を
1日8時間行い、かつ長時間継続しても健康に障害を及ぼさない
程度の有害ガスも濃度の限界をいいます。

同様の規定で、欧米では 「LC 50」 といった数値を利用しています。

「LC 50」とは?

一定期間暴露された一群の試験動物の50%を死亡させることが
予想される物質の空気中の濃度を言います。
※ median lethal consentration :50%致死濃度

ISO規格では?

ISO 10298:1995
LC50 /1時間値 を採用し、さらに3グループに分類してます。

強毒性 : LC50 ≦ 200 ppm
毒 性  : 200 ppm < LC50 ≦ 5000 ppm
非毒性 : LC50 ≦ 5000 ppm

さて、毒性の強いガスとはなんでしょうか?

E-mail : CutHere_info@klchem.co.jp

続きを読む "許容濃度" »

このページのトップへ

ブログ記事タイトル一覧

カテゴリー

アーカイブ

2017年

2016年

2015年

2014年

2013年

2012年

2011年

2010年

2009年

2008年

2007年

2006年

2005年




埼玉杉戸 無農薬稲作

無農薬稲作

川口液化ケミカル株式会社へのお問い合わせは、
お問い合せフォーム・メールもしくはお電話でお願いいたします。
9:00〜17:00(土日祝日を除く)
〒334-0073 埼玉県川口市赤井4-16-20
Tel:(048)282-3665 Fax:(048)281-3987

Copyright(c)2003-2015. Kawaguchi Liquefaction Chemical Corporation All Rights Reserved.
