2006年2月

2006年2月28日 21:13

液体窒素製造装置のご紹介です。

 液体窒素発生装置は、大気中に含まれる約80%の窒素ガスを連続的に分離生成し、窒素ガス発生器から小型空冷式冷凍機(コールドヘッド)の温度を使用して液体窒素を製造します。
電子顕微鏡EDS検出器やゲルマニウム放射線検出器、冷凍保存容器、真空排気コールドトラップなど液体窒素を必要とする対象物に液体窒素を自動供給することも可能な装置です。
 液体窒素は装置上部の供給口よりユースポイントにトランスファーして自動供給することが出来ます。
また、付属のフレキホースにより任意の容器に取り出すことが出来ます。

そんな液体窒素製造装置の特徴は

・大気中の窒素成分を原料に液体窒素を発生します。
・一日5リットルの液体窒素を発生できます。
・AC100V電源で稼動します。
・冷凍機は空冷ですので冷却水は不要です。
・ボタンひとつで自動運転開始。

用途たとえば

・電子顕微鏡EDS検出器
・ゲルマニウム放射線検出器
・真空排気コールドトラップ

液体窒素はガス屋さんから購入すれば、高くても500円/Lですが
手離れよく、自動で液体窒素が出てくる装置は便利なものです。

高圧ガス、低温機器、真空機器

川口液化ケミカル株式会社

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

液体窒素発生器カタログ

ありがとうございます


今日の格言
人生の目的とは?
「人間の生活には目的はない。
 生きていること、そのことがすなわち目的である。」
(アルツィバシェフ)

このページのトップへ

2006年2月27日 20:16

主に特殊材料ガスなどの、毒性ガスや、可燃性ガス、腐食系ガス
自燃性ガスなど、高圧ガス容器のネックバルブなどからガスが漏洩した場合
人命に関わる事故に繋がる可能性があるガスボンベを箱の中に収容し
常に局所排気をすることで、いつ何時ガスが漏れても適切に漏洩ガスを
適切に排出できるボンベ収納庫をシリンダーキャビネットといいます。

もちろん収納するだけではなく、ボンベから配管を経由しバルブ、調整器など
キャビネット内に配置し、ユースポイントまで的確に材料ガスを供給するための
設備でもあります。

高圧ガス保安法の規定により細かな点まで適切に法令を遵守することが
求められております。
経済産業省法規、地方自治体施行令などを注意して検討しましょう。

ご参考用外観図・フロー図

シリンダーキャビネット
川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp 高圧ガス、低温機器、真空機器

ありがとうございます


今日の格言
人生の目的とは?
「人は大きな目的をもってこそ、おのずから、大きくなる。」
(シラー)

このページのトップへ

2006年2月26日 21:42

ガスに関係する法規のご紹介です。
昨日の、薬事法の目的、販売に引き続きまして
「GPMSP」(医薬品の市販後調査の基準に関する省令」
のご説明です。

厚生省令第十号(平成九年三十日公布)
医薬品製造業者に規定されているものです。

1、副作用、感染症情報の収集及び報告
 医薬品の製造業者は、当該医薬品の副作用・感染症などによる
疾病・障害または死亡などの発生を知った時は、その旨を
厚生労働省に報告しなければならない。
 報告は期限が定められており副作用・感性症の内容および
症状の程度により異なっており、製造業者が死亡などの発生を知った
日から起算して15〜30日の範囲で定められております。
 情報収集については、医薬品を納入している販売会社や医療機関などに
常日頃から副作用・感染症などにかかる情報を報告してもらえるように
積極的に依頼することが必要だとしています。

2、副作用・感染症情報の分析及び対応
 医薬品の製造業者は医薬品の副作用・感染症などによる被害発生の
情報を入手した場合は労働厚生省に報告するだけではなく、その原因
因果関係の分析を更に行うことが義務付けられております。
 この分析の結果はもちろん労働厚生省に報告しなければならず
このことによって労働厚生省からの指示により製造・販売の中止や
製造許可が取り消される対応が取れれることもあります。
 また、再度被害が発生しないように医薬品添付文書の使用上の注意を
改訂するよう指示されることもあります。
労働厚生省の指示がない場合でも医薬品の安全性を高めるために
製造方法の改善を行ったり、医薬品添付文書の改訂を行うなど
製造業者の自発的な改善努力も求められております。

3、適正使用情報の伝達
 医薬品の製造業者は医薬品添付文書を改訂した場合、当該医薬品の
使用者にその旨を周知することが義務付けられております。
伝達を急に要するようであれば「緊急安全性情報」といった名称で
使用上の注意を記載した文書を四週間以内に使用者に伝達しなければならない。
急を要する場合は、「お知らせ文書」といった名称で使用者に伝達します。
また、医薬品を販売事業者を通じて間接的に使用者へ販売している場合は
販売業者などに伝達などを委託することになるので、契約書などを締結する
必要もあります。


通常、医薬品の提要を受ける、酸素、窒素、炭酸ガスなどは
服用する薬のように規格、仕様、効能など変わることは無いものです。
ですが、万が一人体に、生死に影響のあることが、用途があれば
処方箋と同じく、緊急の対処を求められるものです。

ただ、ガスは変化のない商品ではありますが、だからこそ
当たり前のことを当たり前にしていないと、大きな事故になります。

酸素と窒素を取り違えて、患者さんがお亡くなりになる事故や
ガスボンベなどが空になり、大事故が発生した報告も過去にあります。

人命に関わるからこそ、細かな規定が高圧ガスについても
薬事法に明記されているのです。


高圧ガス、低温機器、真空機器



川口液化ケミカル株式会社

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp


ありがとうございます


今日の格言
人生の目的とは?
「意識する存在にとって、生存するということは
 変化することであり、変化するということは経験を
 積むことであり、経験を積むということは限りなく
 己自身を創造していくことである。」
(ベルグゾン)

このページのトップへ

2006年2月25日 15:33

シリーズ高圧ガスに関わる関係法規について
「薬事法」の登場です。

薬は、いわゆる薬屋さんの飲み薬が一般的です。
高圧ガスを病院などで使用される場合
薬事法の規定を請けます。

人体に何がしかのガスを薬用として吸引する場合
ご自宅でも酸素などを使用する場合がありますので
これらも薬事法の適用を受ける事になるのです。

薬事法の目的(法第一条)
この法律は、医薬品、医薬部外品、化粧品、および医療用具に
関する事項を規定し、もってこれらの品質、有効性及び安全を確保
することを目的としています。

高圧ガスのうち、医薬品として使用されているものは
酸素、窒素、二酸化炭素、亜酸化窒素
酸化エチレンに二酸化炭素またはフロンガスを加えた混合ガスなどです。
(法第二条)

医薬品の販売業の許可について(法第二十四条)
薬局開設者または医薬品の販売業の許可を受けた者でなければ
業として、医薬品を販売し、授与し、または販売もしくは授与の目的で
貯蔵し、もしくは陳列してはならない。
許可は店舗ごとに、その店舗の所在地の知事に申請しなければなりません。
尚、この許可は、5年ごとにその更新を受けなければ、その期間の経過によって
その効力を失います。

医薬品販売業の許可の種類(法第二十五条)
販売業の許可の種類は
?@ 一般販売業許可
?A 薬種商販売業の許可
?B 配置販売業の許可
?C 特例販売業の許可
の4種類があります。
高圧ガスを販売する時の許可の種類は
?@ 一般販売業許可
?C 特例販売業の許可
のいずれかになります。
このうち、特例販売業の許可については、当該地域内における
薬局および薬品販売業の普及が十分でない場合、その他、特に
必要がある場合に、店舗ごとにその店舗の所在地の知事が、品目を
指定して許可することになっています。


E-mail : CutHere_info@klchem.co.jp

続きを読む "関係法規について(薬事法)" »

このページのトップへ

2006年2月24日 19:31

本日のご紹介する商品は、精密部品加工品です。

真空でもボルトの中心軸にガス抜きの穴を開け
チャンバー内で真空度の上がりやすい環境を作れる
真空用ボルト・ナットを製作しているメーカーより
(製造:?ムサニシノエンジニアリング)樹脂、セラミック等の
ボルトナット製品ご紹介です。

特徴
・軽量 比重が低く、金属ネジに比べ 約1/5?1/6 と軽量です。
・絶縁 電気抵抗が大きく、絶縁性に優れています。
・耐蝕 耐食性に優れ、錆、腐食の心配がありません。
・断熱 熱伝導性が少なく、耐熱性に優れています。
・非磁 磁性を帯びていません。

PC(ポリカーボネート製) 連続使用温度115℃(UL認定温度)
PPS(ポリフェニレンサルファド製) 連続使用温度200℃(UL認定温度)
RENY(ガラス繊維強化ポリアミドMXD6製) 連続使用温度105℃(UL認定温度)
PEEK(ポリエーテルエーテルケトン製) 連続使用温度180℃(UL認定温度)
AURUM(熱可塑性ポリイミド製) 連続使用温度240℃
PP(ポリプロピレン製) 連続使用温度90℃(UL認定温度)
PVDF(ポリビニリデンフルオライド製) 連続使用温度85℃
PTEE(四フッ化エチレン樹脂製) 連続使用温度260℃
POM(ポリアセタール製) 連続使用温度95℃(UL認定温度)


高圧ガス、低温機器、真空機器


川口液化ケミカル株式会社

TEL 048-282-3665


E-mail : CutHere_info@klchem.co.jp

ありがとうございます


今日の格言
人生の目的とは?
「目的は必ずしも達成されるために建てられるものではなく
 標準点の役目をするために立てられるものである。」
(ジューベル)

続きを読む "特殊ボルト・ナット" »

このページのトップへ

2006年2月23日 11:54

「真空」は、どのような用途で利用されているのでしょうか?

弊社では、お客様が必要とされるご要望に応じて
真空が保てるような機器、設備、製作品などお作りしております。
ですが世の中は日々進歩・変化しており、どのようなことを
世の中で始められ、必要とされているか気付かないことも多いです。

正直なところ、ビックリするような真空の使い方を
されている場合もございます。

以下、真空工業の世界で知られている用途をお知らせいたします。
※古い資料(1980年頃)からあえてご紹介します。
今の時代からすると、新鮮な感覚を味わえると思います。

真空工業
・真空蒸着
・真空冶金
・真空乾燥
・真空浸炭
・真空蒸留
・真空排気
・雑

詳細は次葉へ


E-mail : CutHere_info@klchem.co.jp

続きを読む "真空の用途" »

このページのトップへ

2006年2月22日 22:51

弊社での工事の様子をご紹介いたします。

配管工事は、各種ガス配管、液体窒素配管、排ガスダクト配管まで施工いたします。
※電気工事も施工いたします。
ダクト工事(天井貫通工事)
※天井面から塩ビダクトを貫通し、室内の装置に導くダクト配管の様子です。

天井ダクト工事(内各種ダクト配管)
※天井裏の施工されたダクト配管の様子です。
 かなり込み合っていますので、キレイな天井板を見ただけでは、施工ができるか判断できないので
 注意が必要です。

ダクト工事(施工の様子)
※屋内にてダクト工事を施工している様子です。
 このダクト配管は、装置の排ガス性状から材質を塩ビとして選択し、施工しています。

ダクト工事(既設ブロアー撤去)
※屋上のダクト配管を吸引しているブロアーです。
 所々錆や破損など起きているケースが多々あります。
 点検していないと、雨水により思わぬことになっていることもありますので
 時には屋上であっても設備の確認を!

ダクト工事(施工の様子)
※既設ブロアーを撤去している様子です。
 このブロアーを固定していたボルトナットは全て欠損しました。(外そうとしたら、錆で折れました。)

ダクト工事(新設ダクト完成)
※新しいブロアーを施工し終わった様子です。
 クリーム色の部分も塩ビ製です。
 振動、静圧、風量、モーター容量など、チェックが必要です。

以上、現在施工している現場写真をご紹介させていただきました。


高圧ガス、低温機器、真空機器

川口液化ケミカル株式会社

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

ありがとうございます


今日の格言
人生の目的とは?
「志を立つることは大にして高くすべし。
 小にして低ければ、小成に安んじて成就しがたし。
 天下第一などの人ならんと平生志すべし。」
(貝原益軒)

このページのトップへ

2006年2月21日 23:04

やっと消防法も最終回です。

高圧ガスの法律と同様に、消防法でも各自治体で定める
条例があります。

東京都の火災予防条例からのご紹介です。

「核燃料物質等の貯蔵または取扱の届出」について
東京都
火災予防条例第五十九条
 核燃料物質、放射性同位元素、圧縮ガス、液化ガス、毒物、その他
消火活動に重要な支障を生じる恐れのある物質で消防長の指定するものを
業として貯蔵し、または取り扱おうとする者は、あらかじめ、その品名、数量
その他該当物質の貯蔵または取扱に関して消火活動上必要な事項を
消防署長に届け出なければならない。


ご存知でしたか?

東京都で何がしかの事業を営まれている消費事業社様(個人の方も)は
ご注意ください!

続いて「重大な支障を生ずる恐れのある物質」のご説明です。

E-mail : CutHere_info@klchem.co.jp

続きを読む "消防法 Part4" »

このページのトップへ

2006年2月20日 21:36

消防法の3回目です。

本日は、高圧ガス保安法でいうところの「保安距離」についてです。
消防法では、「危険物施設から高圧ガス施設に対する距離規制」を
次のように定めております。

1、危険物施設のうち、一般取扱所、屋外タンク貯蔵所、製造所、屋内貯蔵所
  屋外貯蔵所は、高圧ガス設備に対して20m以上の距離が必要であると
  定めています。
  ただし、ポンプ付き高圧ガスタンクローリー車に対しては距離は必要ありません。
  (危険物政令第九条第一項第一号、第九条第一項第一号二、危険物規則第十二条)
  ※一般取扱所とは
  1−1)吹き付け塗装作業を行う一般取扱所その他それに類する一般取扱所
  1−2)焼入れ作業を行う一般取扱所その他それに類する一般取扱所
  1−3)ボイラーやバーナーで危険物を消費する一般取扱所その他それに類する一般取扱所
  1−4)車両に固定されたタンクに危険物を注入する一般取扱所その他それに類する一般取扱所
  1−5)容器に危険物を詰め替える一般取扱所その他それに類する一般取扱所
  1−6)危険物を用いた油圧装置や潤滑油循環装置を設置する一般取扱所
      その他それに類する一般取扱所
  ※貯蔵所の適用除外例
  屋内タンク貯蔵所(令第十二条)
  地下タンク貯蔵所(令第十三条)
  簡易タンク貯蔵所(令第十四条)
  移動タンク貯蔵所(令第十五条)
  給油貯蔵所(令第十七条)
  販売取扱所(令第十八条)

2、移送取扱所における配管も高圧ガス設備に対し 35m以上の距離が必要です。
  高圧ガス設備のうち、ポンプ付き高圧ガスタンクローリー車に対して
  距離は不要です。
  (危険物政令第十八条の二第一項、危険物規則第二十八条の十六
   危険物細目告示第三十二条第二項、三項)

 なお、市町村が、危険物の品名および最大数量、指定数量の倍数
危険物の貯蔵、取扱方法、製造所など周囲の地形その他の状況などから
判断をして、火災の発生及び炎症の恐れが著しく少なく、かつ、火災などの
災害による被害を最小限に止めることができると認めるとき、または予想しない
特殊な構造もしくは設備を用いることにより、位置、構造および設備の基準
による場合と同等以上の効力があると認めるときにおいては、上記の規定を
適用しないものとする。
(危険物政令 第二十三条)

E-mail : CutHere_info@klchem.co.jp

続きを読む "消防法との関係 Part3" »

このページのトップへ

2006年2月19日 21:51

本日は、消防法の第二回目です。

「危険物と高圧ガスとの混載」
危険物政令第二十九条第一項第七号
危険物規則第四十六条
危険物細目告示第六十八条の七

危険物と高圧ガスの混載は、禁止されています。
ただし、第四類の危険物と120L未満の容器に充填された液化石油ガス
圧縮天然ガス、窒素、アルゴン、炭酸ガスとの混載のみ除外されていいます。

※危険物の定義(危険物規則第二条)
類別 第四類
性質 引火性液体
品名 1、特殊引火物
    2、第一種石油類
    3、アルコール類
    4、第二石油類
    5、第三石油類
    6、第四石油類
    7、動植物油類
    8、過マンガン酸塩類

細目は次葉へ

E-mail : CutHere_info@klchem.co.jp

続きを読む "消防法 Part2" »

このページのトップへ

2006年2月18日 23:08

ベローズバルブのご紹介です。

バルブは、水道度蛇口のように手動ハンドル部を回転させて流路を開けたり閉じたりさせる軸を
上下させて開閉させています。この軸の部分にベローズを組み込むことで、完全に内部と外部と
を遮断して、密閉構造にしているためグランド部からの漏洩の無いバルブになります。従来型の
バルブことなり、グランドパッキングの締め付けによりステムが押し付けられ、ハンドルの回転を
固くすることが無く操作性が良いことも特徴の一つです。


最適な設置環境といえば・・・

毒ガスの洩れや爆発、放射能などの危険防止と、化学物質による汚染や悪臭等の環境保全など
漏れてはいけない場所に使用されることが多く、外部からの不純物の混在が全く無いために、高
純度流体又は活性、重合性流体の品質を維持できます。生産設備などの場合、バルブからの漏
洩によるユーティリティー設備全体のエネルギー浪費をベローズバルブで防ぐことにより、運転コ
ストを軽減することも可能です。

また、高真空度や安定した機密性が高いので確実性、信頼性は従来のバルブよりも優れています。
継続して使用していた場合にもグランドパッキングの増し締めや取替えが著しく軽減することができ
メンテナンス性も向上します。


高圧ガス、低温機器、真空機器

川口液化ケミカル株式会社

TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

ありがとうございます


今日の格言
人生の目的とは?
「四十にして惑わず」
(論語・孔子)
 四十歳になったら、自分の生きる目的に疑いをもたず
まっしぐらに進んでいくくらいの確固たる信念がなければ
ならないといったいましめ。

このページのトップへ

2006年2月17日 15:23

液体窒素製造装置のご紹介です。
液体窒素製造装置
窒素ガスを電気的に冷やして、液化させ液体窒素を製造します。
窒素ガスは、お客様のユーティリティー(タンクやボンベなど)若しくは
窒素ガス発生装置(大気中の約80%窒素を精製発生)を介して
供給することで液体窒素が造られます。

ご紹介の商品の売り文句は

全自動運転ができます。
・大気中の窒素ガスを分離
・冷凍機で液体窒素を発生
・光で液面をコントロール
・残量レベル表示をグラフィックパネルで管理

用途
・NMR、超伝導マグネット
・電子顕微鏡用検出器
・クリーンルーム内の設備

機器構成
・窒素ガス発生器
・極低温冷凍機
・液体窒素デュワー
・光レベル検出器
・レベルコントローラー
・防音ケースユニット
・トランスファーチューブ

小型タイプで分析装置据付可能な特殊仕様の製作も
致しております。

E-mail : CutHere_info@klchem.co.jp

続きを読む "液体窒素製造装置" »

このページのトップへ

2006年2月16日 23:40

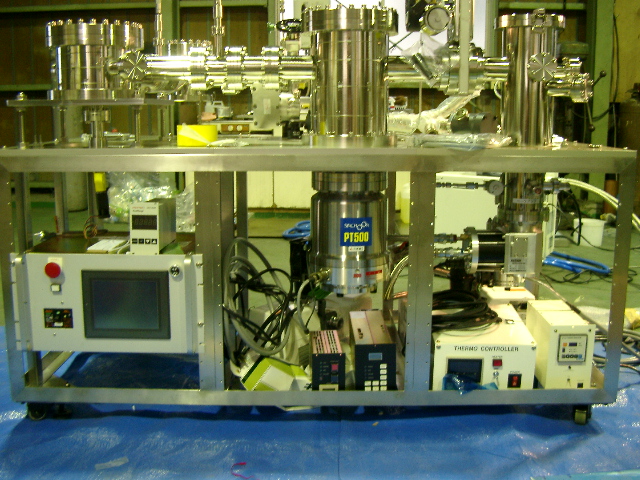

真空紫外分光器装置の組み立て過程の様子です。

・TMP ターボ分子ポンプ
・実験用冷凍機
・クライオスタット
・サンプルステージ
・タッチパネル(シーケンス制御部)
・ICFフランジ高真空仕様真空チャンバー
・光軸調整用直線導入器+スリット開閉機構
・エアー駆動式ゲートバルブ

これらを組み込み真空装置として動作するまで組み上げます。
各構成部品、製作加工品を Heリークチェックして漏れを確認します。

最終的には、シーケンス制御により全自動で装置のスタート、停止など
ボタンひとつで真空排気系の立ち上げから、立ち下げまで行い
目的とする作業を開始するまでの自動化を行い、研究員の方の
時間、手間を効率化しています。

高圧ガス、低温機器、真空機器
川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

ありがとうございます


今日の格言
人生の目的とは?
「どんなときでも人間のなさねばならないことは
 [たとえ世界の終末が明日であっても、自分は
 今日リンゴの木を植える]
 ことだ。」
(ゲオルギー)

このページのトップへ

2006年2月15日 21:03

液体窒素容器のご紹介です。

Wessington Cryogenics Limited 社製 30L容器です。

1本 \547,000-

特徴は容器付属のレベルセンサーでしょう。

国内メーカーでも対応できるものの、オプティカルにするのか
静電容量にするのか測定方式を別途付属することになり
高価なものとなりがちです。

弊社では、中身の液体窒素も含めて、ご用意いたします。

E-mail : CutHere_info@klchem.co.jp

続きを読む "液体窒素容器" »

このページのトップへ

2006年2月14日 20:35

露点計の紹介です。

露点(Td)=大気中の水分が飽和に達して凝結して露が生じ始める温度です。
        100%RHの時の気温は露点に等しくなります。
        露点と気温の差が大きいほど空気は乾燥していて結露しにくい状態です。
        露点は温度が変化しても変わりませんが、気圧の影響を受けます。

型式:DMT242 露天温度のみ出力 4〜20mA 露点精度±2℃
価格 1台 \285,000-

※ハウジングは、埃や泥、水跳ねなどの、環境にも耐え得るIP65クラスの
 防滴防塵構造です。

補足説明
水蒸気圧(Pw)=空気中、またはある気体中に水蒸気によって生じる圧力です。

飽和水蒸気圧(pws)
      =ある温度において飽和状態まで水蒸気が含まれた場合の水蒸気圧です。
       温度が高くなればなるほど気体中に含むことができる水蒸気量が多くなるため
       飽和水蒸気圧も高くなります。

相対湿度(RH)=ある温度での飽和水蒸気圧と水蒸気分圧の比率です。
           パーセントで表示されます。
           %RH=100x(Pw/Pws)
相対湿度は温度に大きく影響を受けます。
           気圧も相対湿度を変化させます。
           例えば、温度が一定に保たれている場合
           気圧が2倍になると相対湿度も2倍になります。


携帯電話に使用される面実装の水晶デバイス(振動子・発振器・フィルタ)
の接合時、−60℃近傍の露点下の条件が必要になります。
光ファイバ通信に使用されるレーザダイオードや光スイッチの接合にも
同様に−40℃近傍の露点雰囲気が必要です。

そうした露点雰囲気の測定に使用されるのが
露点計です。
酸化アルミナ式のミッシェル社、パナメトリクス社、日本冶金 SAW社など
多々メーカー製品が販売されています。
そのなかで、ご時世なりの低価格商品が、本日ご紹介する
ヴァイサラ社製露点計です。

ヴァイサラ DRYCAP(ドライキャップ)

特徴
・DRYCAP 高分子薄膜センサー
・露点精度 ±2℃
・露点での安定性を保ちます
・オートキャル(自動補正)機能
・速い応答性
・結露に強い
・NISTにトレーサブル(英文校正証明書付き)

E-mail : CutHere_info@klchem.co.jp

続きを読む "露点計" »

このページのトップへ

2006年2月13日 23:15

さて、ご無沙汰しておりました法律のお勉強の時間です。

前回は、航空機への高圧ガス機内持ち込みに関する規定でした。
覚えていらっしゃいますか?

「機長が、権限を持つ」でしたよね。

はい。

では、今回のお題です。
「消防法」に関する規定です。

高圧ガス保安法はOK、労働基準法は良し、あとは楽勝!
なんていうことは、あると良いのですが、そんなことはありません。

災害に直結する高圧ガス。
災害になったら一番お世話になるのが消防署様。
こちらの法律で「消防法」と呼ばれるものがしっかりございます。

消防法
法第一条 (目的)
「この法律は、災害を防止し、警戒及び鎮圧し、国民の生命、身体及び
 財産を災害から保護するとともに火災又は地震等の災害に因る被害を
 軽減し、もって安寧秩序を保持し、社会公共の福祉を増進することを
 目的とする。」

では、本題です。
高圧ガスの消費事業所で高圧ガスの貯蔵量により届出を必要とします。

消防法第九条の二、危険物政令第一条の十、危険物規則第一条の五
危険物の規制に関する政令別表第一および同令別表第二の自治省令
で定める物質及び数量を指定する省令第一条、第二条
 (貯蔵又は取扱の届出)
「以下の量以上の高圧ガスを貯蔵し又は取り扱う者は、あらかじめ
 所轄消防所長または警察署長に届出なければならない。
 廃止の場合も同様である。」

※但し、高圧ガス保安法で、第七十四条により知事が許可・届出を
 受理した場合、知事は消防所長などに通報義務があるために
 液化石油ガスについては消防法による届出は不要となります。
 液化石油ガス、ガス事業法における許可・届出がされている場合も
 同様の扱いとなります

その既定の量とは?

E-mail : CutHere_info@klchem.co.jp

続きを読む "消防法との関係" »

このページのトップへ

2006年2月12日 22:20

流量計の最終回です。

かなりガス業界に使用される流量計としては
汎用性が低い、専門性の高い商品になってきています。

ですが、特殊な用途で新しい試みをお考え戴くためには
こんな流量の測定方法があるのだという知識だけでも
覚えていただければ幸いです。

さて、本日のお題は「超音波・コリオリ式流量計」についてです。

まず、「超音波流量計」です。

原理としては、上流側と下流側に向けて超音波を打ったときに生じる
伝搬時間の変化量を計測するものです。
この伝搬時間の検出方法により
・時間差方式
・位相差方式
・シングアラウンド法式
・ドップラー方式
・ビーム編差方式
などがございます。
実際に使用される基本的な方法としては
二つの超音波センサーを管路を挟んで斜めに配置し
同時に超音波パルスを打つことで、到達時間差から
超音波の伝搬パス上の平均流速を求め流量を計算します。
この流量計は、非接触であり、安定性にすぐれ、広い測定レンジを
持ち、高精度であることなどからもすぐれた流量計と言えます。
ただし、流量分布の歪みや流れの中の渦の変動に弱く、分解能の
精度の向上、ゼロ点ドリフト、ノイズ対策など問題も多くあります。
さらに電波特性の取りにくい気体には、改良が求められるところです。

E-mail : CutHere_info@klchem.co.jp

続きを読む "流量計の長所と短所 Prat4" »

このページのトップへ

2006年2月11日 18:48

「差圧式・渦式流量計」のご紹介です。

先ずは差圧式流量計です。

差圧式流量計は、「絞り流量計」と「層流流量計」に2分されます。

「絞り流量計」は、さらに「オリフィス・ベンチュリ・ノズル」などに
細分化されます。
ベルヌーイの定理から、管路の途中に穴や絞り(オリフィス)を
設けて、上流・下流の圧力差から流量を算出するのです。
この流量計での測定する流れのパラメーターは差圧です。
よって圧力測定の正確さが重要となりますが、圧力は温度と
密接に関係していますので温度管理も重要な要素です。
大流量の計測でオリフィス方式が用いられるのは、構造が
簡単なこともあるようです。
プラント関係などでは、設置条件や誤差、補正方法など
実証例として検証が進められているようです。

「層流流量計」は、細管の上流・下流の圧力差から流量を算出する
ハーゲン・ポアイズ式流量で、層流を利用するためその名がついてます。
主に小流量用に限定されています。
ただし、高精度の絶対圧力計と温度計を内蔵して質量流量を計測可能にし
安定性と再現性を持つものもありますし、更には外部の温度に鈍感なように
工夫されてきています。

E-mail : CutHere_info@klchem.co.jp

続きを読む "流量計の長所と短所 Part3" »

このページのトップへ

2006年2月10日 19:19

一般家庭の暖房に利用されている光熱費は
灯油代の高騰と寒さから従来の倍以上となっている。

1缶980円! などと夕方販売者が周っていたのは昔の話。

今は、1缶 1400円超 とも聞きます。

エアコンだけで間に合っていたのが、それだけでは寒いからと電気ヒーターを利用したこと
で月額の電気料金がビックリするような請求が来てあわてる奥様も多いそうです。

東京電力の試算によれば エアコンの温度を1度下げるだけで100円安く なるそうです。
他にもエアコン利用を使用する上での節約する術として
・暖気の溜まる天井に風を当て向けて、部屋全体に暖気をかき混ぜ攪拌する。
・冷機の進入するサッシ、出窓などカーテンで空気の層を作り熱を逃げ難いようにする。
・エアコンのフィルターが目詰まりしていると効率が落ちるのでそうじする。

灯油は高い、エアコンの電気代も馬鹿にならない。
そこでガスストーブの出番です。

ガスストーブは、灯油ストーブのような不完全炎症による
一酸化炭素中毒がない。
(※換気は必要です!前日記事をご参照ください。)
エアコンに比べ遠赤外線で温か〜〜い。
すぐ赤熱して、すぐ温まるのもガスストーブならではです。
完全燃焼に加え、水分が発生しますので喉にもやさしいのです。

ガスホースの煩わしさがあるものの、温かさは侮れないものがあります。

エアコンの時と同様に、暖気の攪拌、カーテン等の断熱を組み合わせれば
部屋の温度をエアコンの設定以下に保っても温かく過ごすことができるのも
ガスストーブを利用してみてわかる、ガスならではのメリットです。

どうぞお試しあれ。

高圧ガス、低温機器、真空機器
川口液化ケミカル株式会社
TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

ありがとうございます


今日の格言
人生の目的は?
「人生には目指すべき二つのことがある。
 ひとつは諸君が欲するものを手に入れること。
 もうひとつは手に入れたのちこれをこれを楽しむこと。
 ところで第二のほうに成功するのは、きわめて
 少数の堅い人間だけにすぎない。」
(ローガン・ピアソール・スミス)

このページのトップへ

2006年2月 9日 11:48

2月9日木曜日朝日新聞朝刊に掲載された
経済産業省によるお知らせです。
事故を防ぐための啓発を意図しています。
http://www.lpg.or.jp/

「当たり前のことを、当たり前に実践できない」と事故が起こります。

ガスを使う上での 「あたりまえ」 を知ることができてよかったですね!
(以下、掲載内容抜粋)


LPガスと漢字で約束!
ガスの正しい使い方!

わたしたちの生活を便利でかいてきにするLPガスは、地球かんきょうにやさしい
エネルギーです。
このLPガスとず〜っと仲良くしていくには、正しいガスの使い方が大切です。
「漢字パズル」にチャレンジしながら安全を守る約束をしてください。

問題
点線で囲まれた五つの漢字の部分を合わせて、■(四角)の中に合う漢字を書きましょう。
(答えは最後を見てね)
※このサイトでは、点線を表現できませんのでご了承ください。

1〜2年生で出てくる漢字
・ガスくさいと ■ ったら、すぐに窓を開けて家の ■ に知らせよう。
点線のなかみ: 乀 十 ノ 囗 心

3〜4年生で出てくる漢字
・ストーブを ■ いながらお部屋で ■ ぶ時は、時どき窓を開けよう。
※窓開けの目安は1時間に1〜2回です。
点線のなかみ:方 辶 イ 子 吏
(子は、不完全です。ノ 一 が欠けています。ごめんなさい。)

5〜6年生で、出てくる漢字
・小さな地震でも、ガスのもと栓を ■ める習 ■ をつけよう。
点線のなかみ:忄 オ 田 貝 門
(田は、不完全です。一が横一文字貫通してます。ごめんなさい。)

以上です。

漢字パズル答え
1〜2年生 「思」 「人」
3〜4年生 「使」 「遊」
5〜6年生 「閉」 「慣」

E-mail : CutHere_info@klchem.co.jp

続きを読む "LPガスと漢字で約束!(経済産業省)" »

このページのトップへ

2006年2月 8日 13:07

本日の流量計は「熱式流量計」です。

「熱式流量計って? なんですの?」

そんな声が聞こえてきそうです。
私もそうした名称をマスフロコントローラーなどが
該当するんだと最近知ったくらいです。

通称、マスフロコントローラー(MFC)、マスフロメーター(MFM)
などをさして熱式流量計と呼んでいます。
半導体産業などで気体の質量流量を計測するために多く使用されています。

熱式流量計というのは、古くから様々な方式が提案されていますが
基本的にはセンサーが流れに直接接しているタイプと管路の外部に
コイルを巻いて(センサーチューブ)過熱するタイプに分けられます。

内部センサータイプは、応答性が速いものの、流体を限定されることと
汚れなどにより感度が劣化するといった欠点を持ちます。

E-mail : CutHere_info@klchem.co.jp

続きを読む "流量計の長所と短所 Part2" »

このページのトップへ

2006年2月 7日 20:42

様々な流量計の長所と短所を挙げていきます。

まずは、「面積式流量計」です。

目盛りのついたテーパーガラス管(プラスチック管もあります)の
の中に浮き子が入っています。
その浮き子の位置からそのときの流量を読み取るものです。
溶接用電源トーチパージ用のアルゴンガス流量計などに
多く使われています。
そのままでは正確な測定が難しい(精度によります)ものですが
大まかな流量を測りたい場合には安価で使いやすい流量計です。
浮き子の位置を、センサーで感知し、リミットスイッチとして使用する
一体型のものも多くなってきています。

さらに数種類の解説を致します。

E-mail : CutHere_info@klchem.co.jp

続きを読む "流量計の長所と短所 Part 1" »

このページのトップへ

2006年2月 6日 10:50

流量計の種類は、どのくらいあるのでしょうか?

先日、面積式、質量流量式とご説明してまいりました。
実は、気体、液体、圧力などの違いにより
様々な流量計が存在します。

以下の種類の流量計がそれぞれの環境により
推奨機種が異なります。

UV:超音波流量計
SV:音速ノズル
T :タービンメーター
O :オリフィス
GM:膜式ガスメーター
PD:容量式流量計
MF:熱式質量流量計

さて、気体の場合、液体の場合の利用分野はいかに?

E-mail : CutHere_info@klchem.co.jp

続きを読む "流量計の種類" »

このページのトップへ

2006年2月 5日 15:27

昨日に引き続き、流量についての説明です。

流量を測定したい場合、具体的に何を測定したいのか?
何を知りたいのかをはっきりさせておくことが必要です。

測定対象が気体なのか水なのか?
欲しい流量計は、質量流量計なのか
体積流量計なのか、瞬時流量なのか積算流量なのかな?

細かな条件として
測定対象がどのような流れなのか?
排ガスのような汚れた流れなのか?
水道水のような綺麗な流れなのか?
定常に流れているのか、変動しているのか?

以上のような測定の目的を明確にしておくことが
大切です。
(あとで何台も買い足すことが、ありますのでご注意を。)

E-mail : CutHere_info@klchem.co.jp

続きを読む "流量を測定する" »

このページのトップへ

2006年2月 4日 22:18

面積式流量計(フロメーター)や質量流量計(マスフロコントローラー)など
指示値を信用しても良いのでしょうか?

カタログスペックや取扱説明書の数値は、どのように決定されているのでしょうか?

「そんなこと知らなくても、値が正しければ良い」というユーザーは多いと思います。

流量計は、何らかの方法で校正(補正)されています。
その方法がどのような校正装置、校正方法をおこなって決定しているかを
確認する必要があります。
どのような条件で校正され、どのような方法でデーターが取られ、どのようにして
測定の不確かさが決定されたかです。
究極的には、国家標準の信頼性ある標準機とトレーサビリティーが取れているかどうかです。
これによって、流量計の指示値が勝手に付けられた値でないことを証明できます。
必要とあらば、国家標準とのトレーサブルである証明書を見せてもらう必要がありそうです。

※校正とは
 校正とは「流量計の指示値と測定される流量との関係をある条件の下で与える
 補正係数を決める作業」と定義されております。
 大切なのは、校正という作業が、校正時の指示地に対してその値を保証するものであり
 次の瞬間には保証するものではないということです。
 決定的な校正とその校正記録があって初めてその流量計の指示値を信頼性を
 保証することができるのです。

E-mail : CutHere_info@klchem.co.jp

続きを読む "流量の測定" »

このページのトップへ

2006年2月 3日 09:32

真空の世界は、地球上にある空気(ガス分子)をすべてなくし

人工衛星が宇宙遊泳している宇宙空間と同じ環境を

地球上で人工的に作るものです。

それに伴う産業も、多くの特殊な技術を必要とします。

超高真空技術
極低温技術
高温技術
光学技術

こうした技術を駆使し
・地球環境
・情報、通信
・輸送
・化学
・バイオ
・医薬
・薬品
・宇宙
・航空
・半導体
・薄膜
・電子部品
・加速器
・放射光
・イオンビーム
・レーザー
・電子ビーム
・原子力
・新エネルギー
などの分野で新しい機器装置も創出されております。

・重力測定装置
・原子泉型標準器
・常温接合装置
・RHEED内臓 表面分析装置
・真空環境試験装置
・電子顕微鏡マニピュレーター
・極低温ステージ
・レーザー用マニピュレーター
・アルミニウム合金製チャンバー
・銅合金製チャンバー
・ステンレス合金製チャンバー
・FED評価装置

すべてーダーメイド製品でございます。

冒頭の「常温接合装置」とは?

概要
ウエハ常温接合装置は異種材料のウエハ直接接合や
ウエハ上に作成された微小デバイスの一括接合を行う
装置です。
真空チャンバー内で、2枚のウエハ表面をイオンガンにより
クリーニングすることにより、常温での接合を行います。
4インチまでのウエハに対応し、高精度の位置決め機能を備えています。
 マイクロアセンブリ用超高真空多軸ステージは微小デバイスの
チップごとの組立・実装に使用します。
試料は2つの高精度の位置決めステージに装着され、任意の位置と
姿勢で高精度の接合が可能です。(製作メーカー:ムサシノエンジニアリング様)

高圧ガス、低温機器、真空機器
川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

ありがとうございます


今日の格言
人生の目的は?
「かれの考えによると、人間はある目的をもって生れたもの
 ではなかった。これと反対に、生まれた人間に、はじめて
 ある目的ができてくるのであった。
 最初から客観的にある目的をこしらえて、それを人間に
 付着するのは、その人間の自由な活動を、すでに生まれたときに
 奪ったとおなじことになる。
 だから人間の目的は、生まれた本人が、本人自身につくったもの
 でなければならない。」
(夏目漱石)

このページのトップへ

2006年2月 2日 11:57

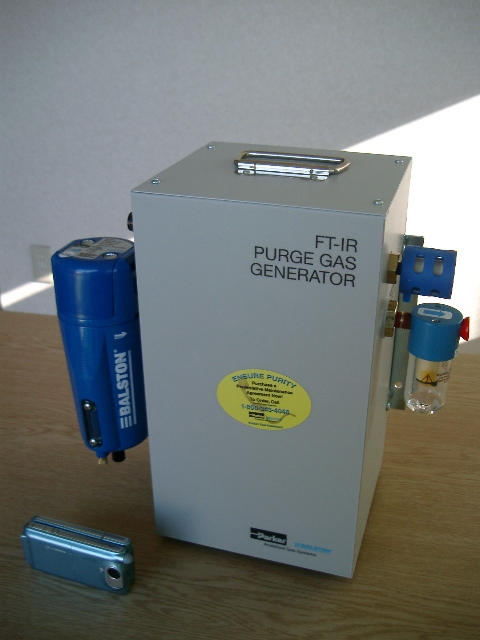

1台 \420,000- 納期:約1.5ヶ月間
(最大流量:17L/min、最大供給圧:0.875MPa、露点:-73℃、CO2含量:<1ppm)

研究機関様(大学・国の研究機関様など)の研究室では、分析機器や装置に使用するさまざまなガスをボンベで持ち込み、減圧弁(レギュレーター)を介して使用されております。

実験をする研究員や学生さんは、ガスが無くなったらボンベを交換するために実験・分析を
休止して業者の立会いや、直接ガスボンベを交換することになります。ガスの用途はさまざま
ですが、研究内容によってはガス切れにより実験を台無しにしてしまうため、常にボンベ内の
ガス残量を気にする必要があります。

そうしたガス交換、残量管理の面倒を解決する手段として、ガス発生装置が利用されるケースが
出てまいりました。

ガス発生装置の選定は

・使用するガスの種類
・必要な純度や流量
・1日の操業時間
・弊社のような業者から購入されているガスの価格

などの条件によって決定します。

用途も

・FT-IR分光光度計のパ-ジガス
・1日24時間稼動するFIDの燃焼ガス用の水素

などのケースでメリットが大きいようです。

必要なガスが自動的に安定して供給され、かつ比較的安価に得られるのがメリットです。
予防的保守は通常は年1回フィルター交換など行えばよく、装置の停止はほとんど必要ありません。

良いとこ取りの説明(メーカー:Parker社)のみ致しましたが、もちろんすべてがすべて
オールマイティではありませんのでご注意ください。

高圧ガス、低温機器、真空機器

川口液化ケミカル株式会社
TEL 048-282-3665
E-mail : CutHere_info@klchem.co.jp

ありがとうございます


今日の格言
人生の目的とは?
「生きることが人生最大の目的」
(グリルバルツァー)

このページのトップへ

2006年2月 1日 10:02

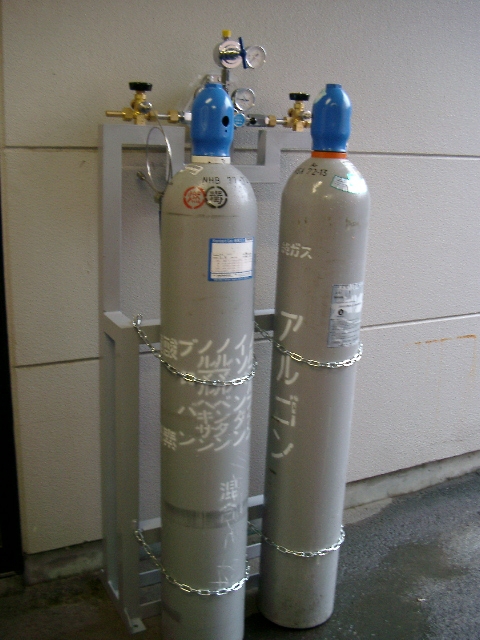

1式 \320,000-(税抜き)工事費別 ※写真のボンベは撮影用に用意したものです。

ガスを使いたいけど何を用意したらいいんだろう?

ボンベは用意したけど、バルブとか、圧力調整とか、配管とか、置くのはどうしよう?

そんな疑問を1台のガス供給装置として解決できてしまうのが
半自動ガス切替装置です。
これならば、ボンベが安全に設置できて(固定できて)、ボンベ圧力を調整する
圧力計、圧力調整器(レギュレーター)が付いていて、切替バルブが付いていて
ガスを消費する装置・機器との接続配管を用意するだけです。

以下、商品説明を列記します。

・半自動切替装置は、ガス供給(ボンベ)を2系列に分け、どちらか一方の系列より
 ガスを供給してゆき、一方のボンベが空になると、他方の系列に自動的に切り替わります。
・空になったボンベを充ボンベに交換し、切替ハンドルを操作するだけで、連続的にガスを
 供給できます。
 (ガスを供給しながらボンベを供給することが可能です。)
・切替ハンドルを倒すだけで切り替わるので、操作が簡単です。
・入口部に小型逆止弁を内蔵しておりますのでボンベ交換時、入口部よりガスが
 噴出することはありません。
・系列切替時に電気を使用しないので、水素などの可燃性ガスにも使用できます。
 (ヒーター付き、接点付き圧力計などは、使用できません。)

以上ガス供給系に、ガスを消費する装置・機器までの配管工事、末端バルブ
圧力計、流量制御など考慮すれば完成です。

そのほか、ガスボンベの本数(ガス消費量に依存)、ガスの種類、圧力センサー
(無電圧式)、エアー駆動バルブによる自動制御、計装シーケンスの搭載など
お客様の望まれる仕様でご提供いたします。

川口液化ケミカル株式会社
TEL 048-282-3665

E-mail : CutHere_info@klchem.co.jp

高圧ガス、低温機器、真空機器まで

今日の格言
人生とはなにか?
「邯鄲(かんたん)の夢」
(中国)
 人生の栄枯盛衰は、はかないものである。
長いと思っていた一生は、ごく短い間の出来事に
すぎなかった物語です。

続きを読む "半自動ガス切替装置" »

このページのトップへ

ブログ記事タイトル一覧

カテゴリー

アーカイブ

2017年

2016年

2015年

2014年

2013年

2012年

2011年

2010年

2009年

2008年

2007年

2006年

2005年




埼玉杉戸 無農薬稲作

無農薬稲作

川口液化ケミカル株式会社へのお問い合わせは、
お問い合せフォーム・メールもしくはお電話でお願いいたします。
9:00〜17:00(土日祝日を除く)
〒334-0073 埼玉県川口市赤井4-16-20
Tel:(048)282-3665 Fax:(048)281-3987

Copyright(c)2003-2015. Kawaguchi Liquefaction Chemical Corporation All Rights Reserved.
